SEKTIONSRÄCKE PROJEKTERING
Räcket levereras vanligtvis som lagervara och anpassas enkelt av montören. Detta ger möjlighet att montera utan att detaljmäta före leverans. Om räcket skall levereras anpassat från fabrik ritas varje sektionsräcke upp speciellt och ritning skickas till kunden för godkännande före tillverkning.
Filtrering

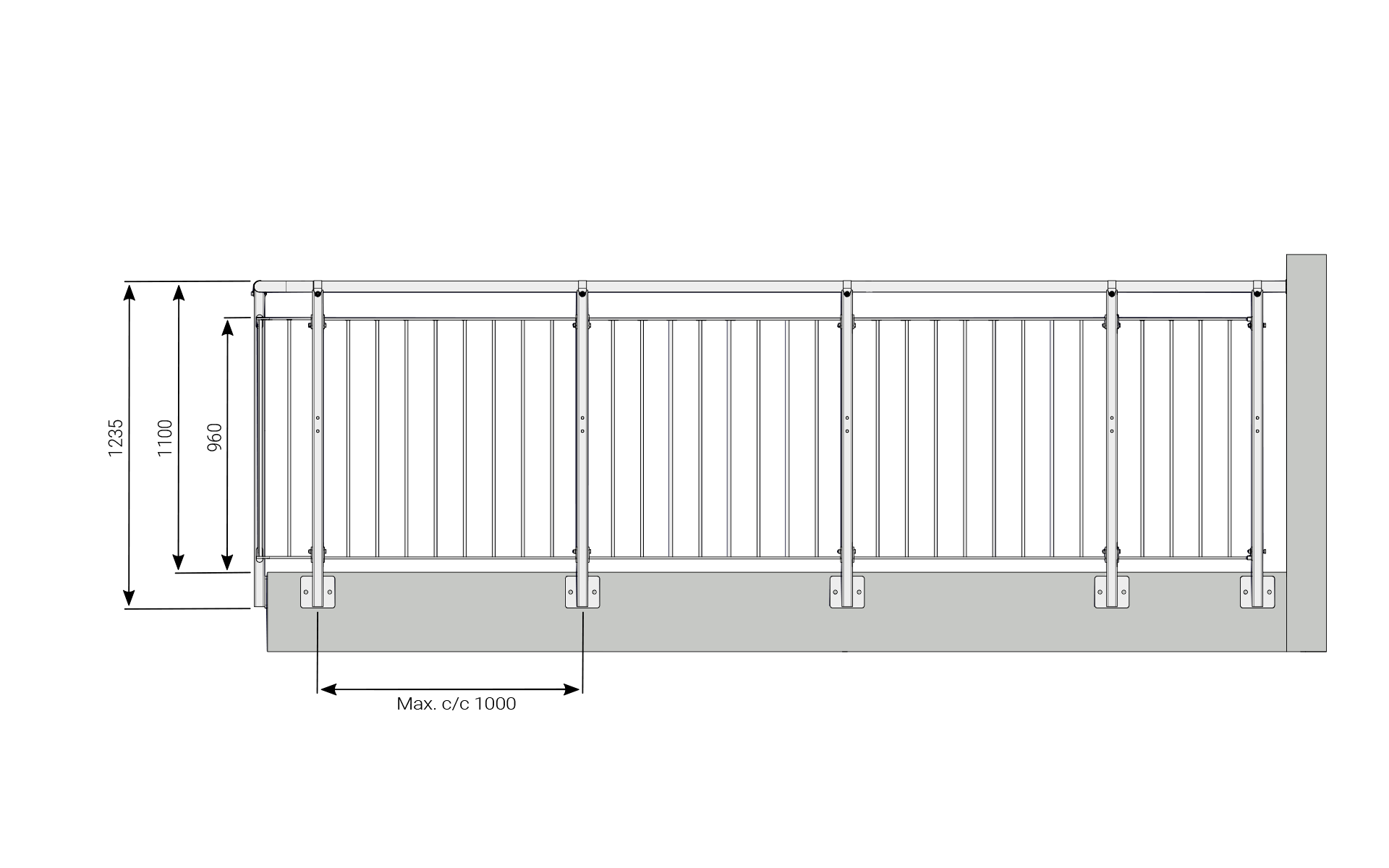

Sidomontage

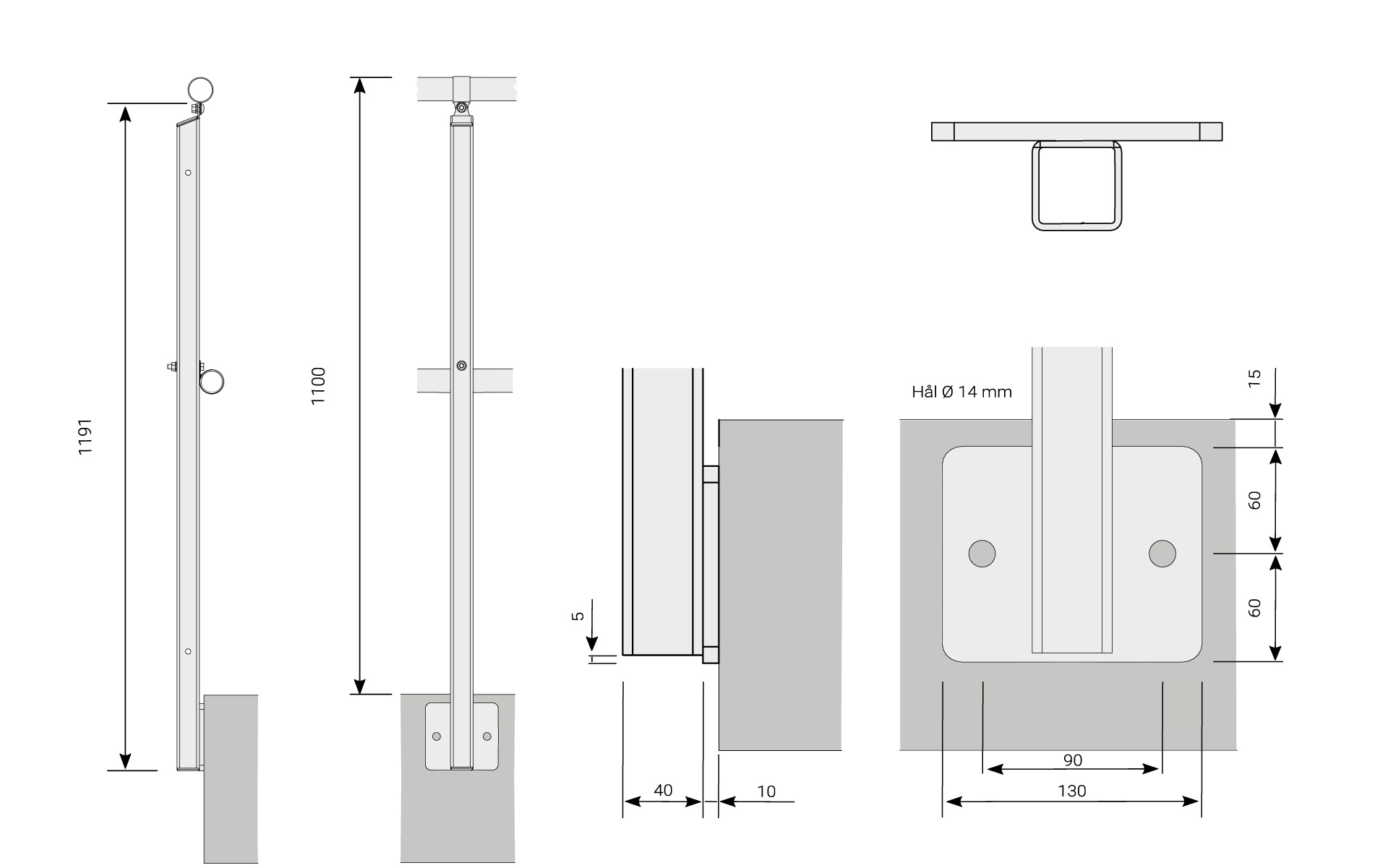

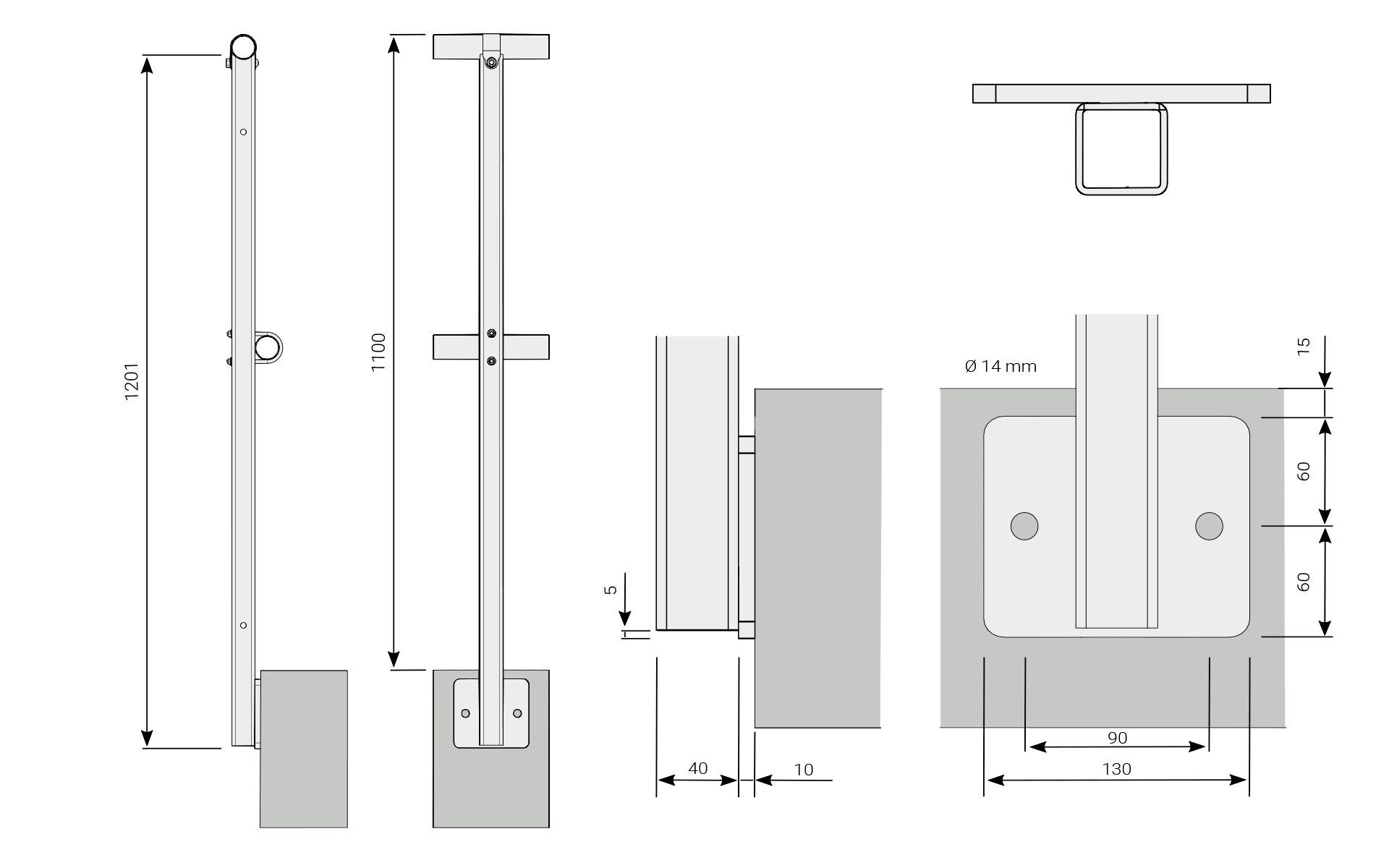

Ståndare och fäste vid sidomontage.
Här finns en rad olika standardvarianter. För infästning till betong används en ståndare med påsvetsad fästplatta. För infästning till våra flexbryggor används en räckesståndare utan infästningsplatta och enbart genomgående hål. Till våra entresoler krävs en förlängd räckesståndare, även dessa finns som standard i en rad olika längder.

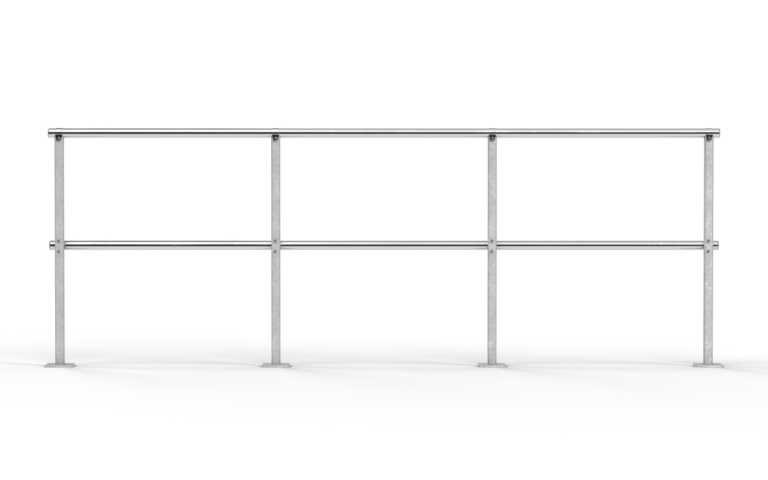

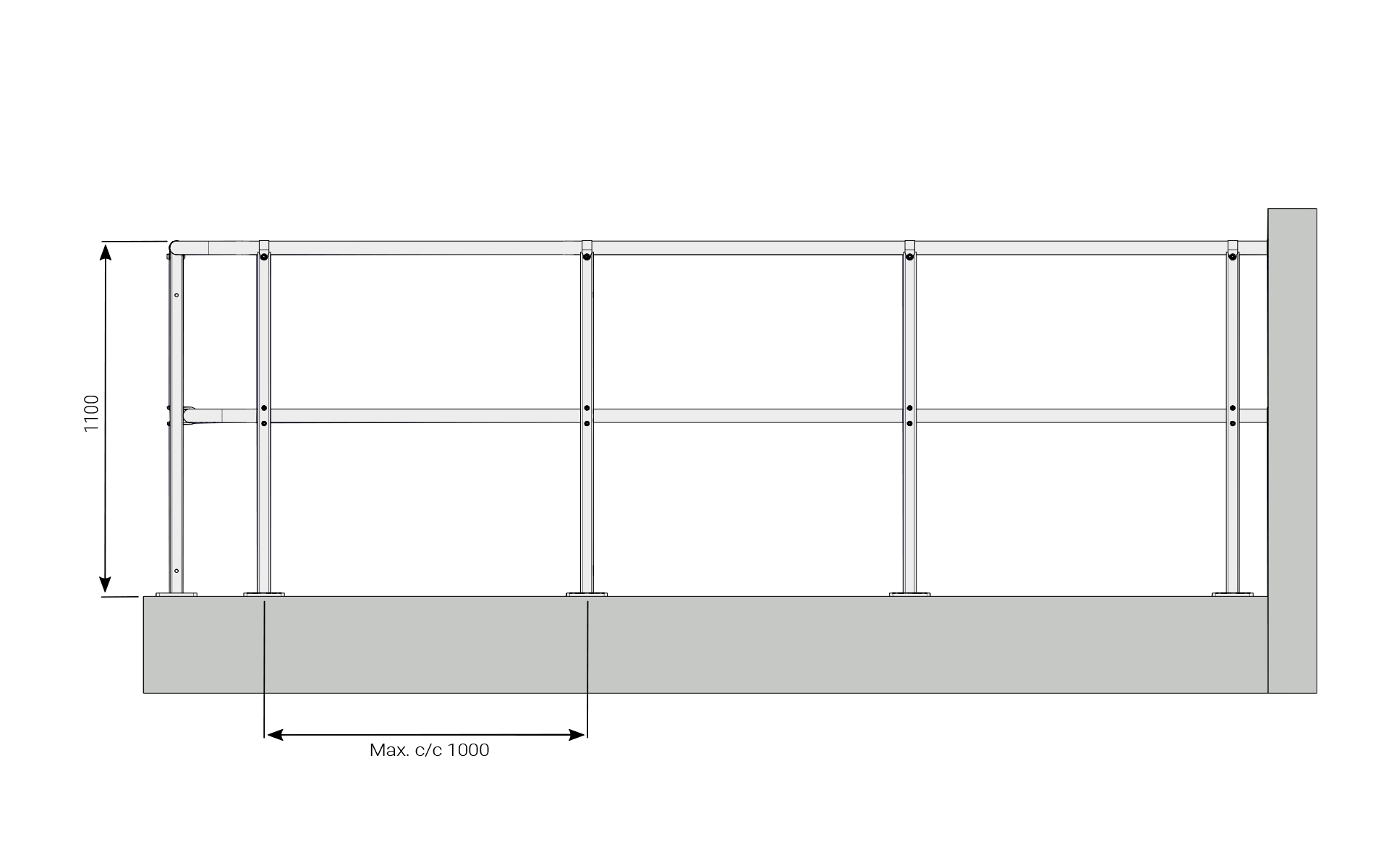

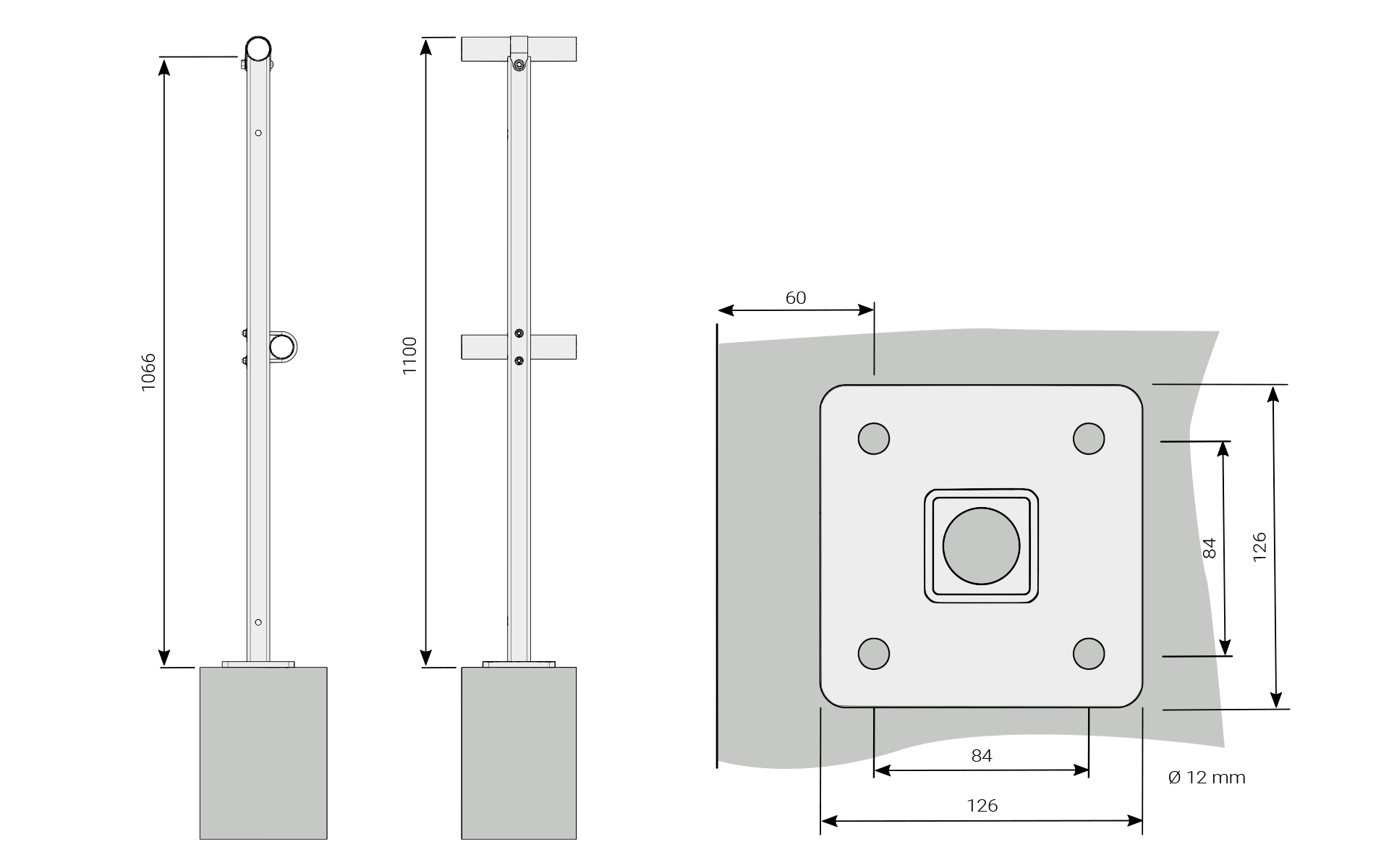

Toppmontage

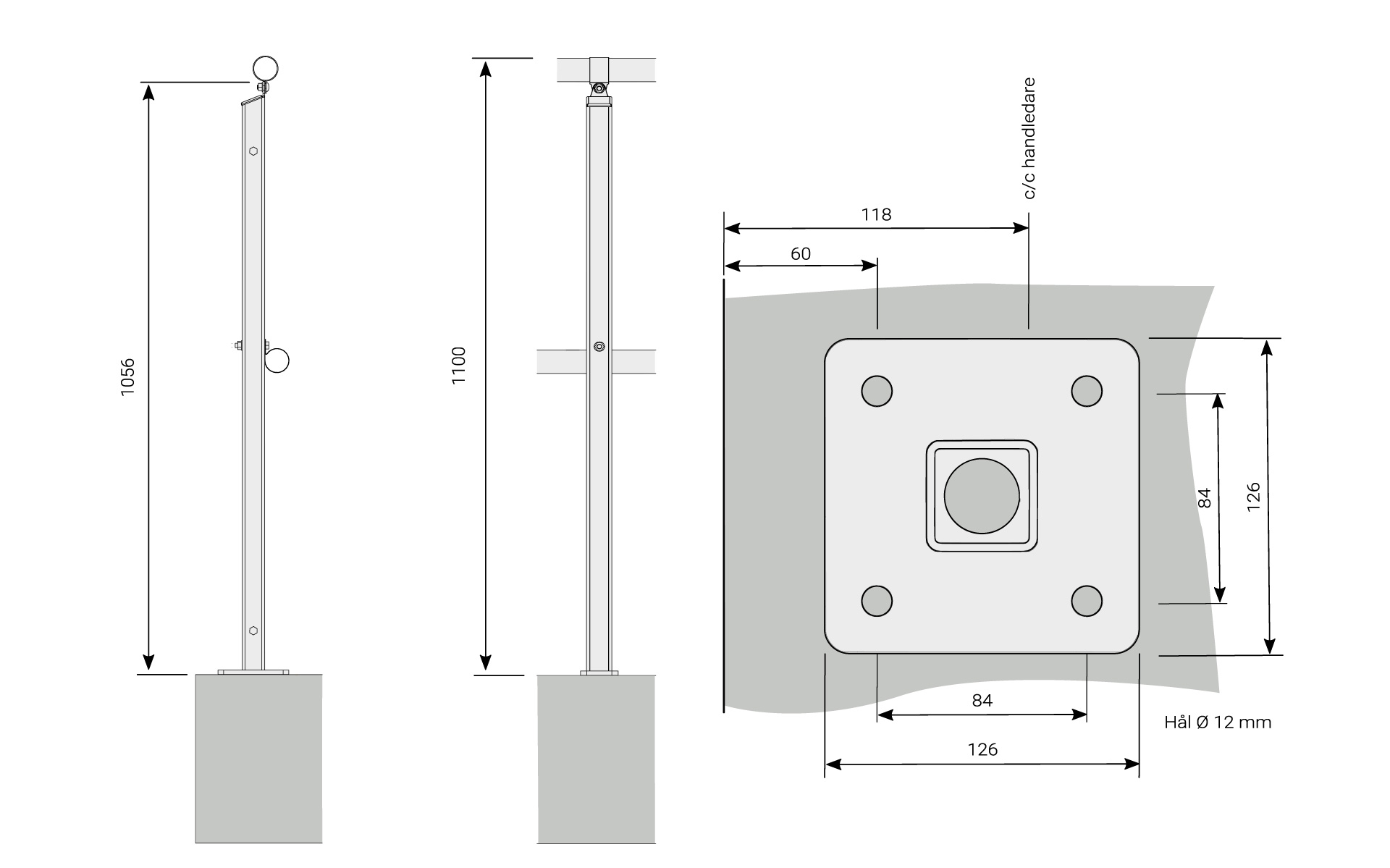

Ståndare och fäste vid toppmontage.
Ståndaren tillverkas med en infästningsplatta i botten.

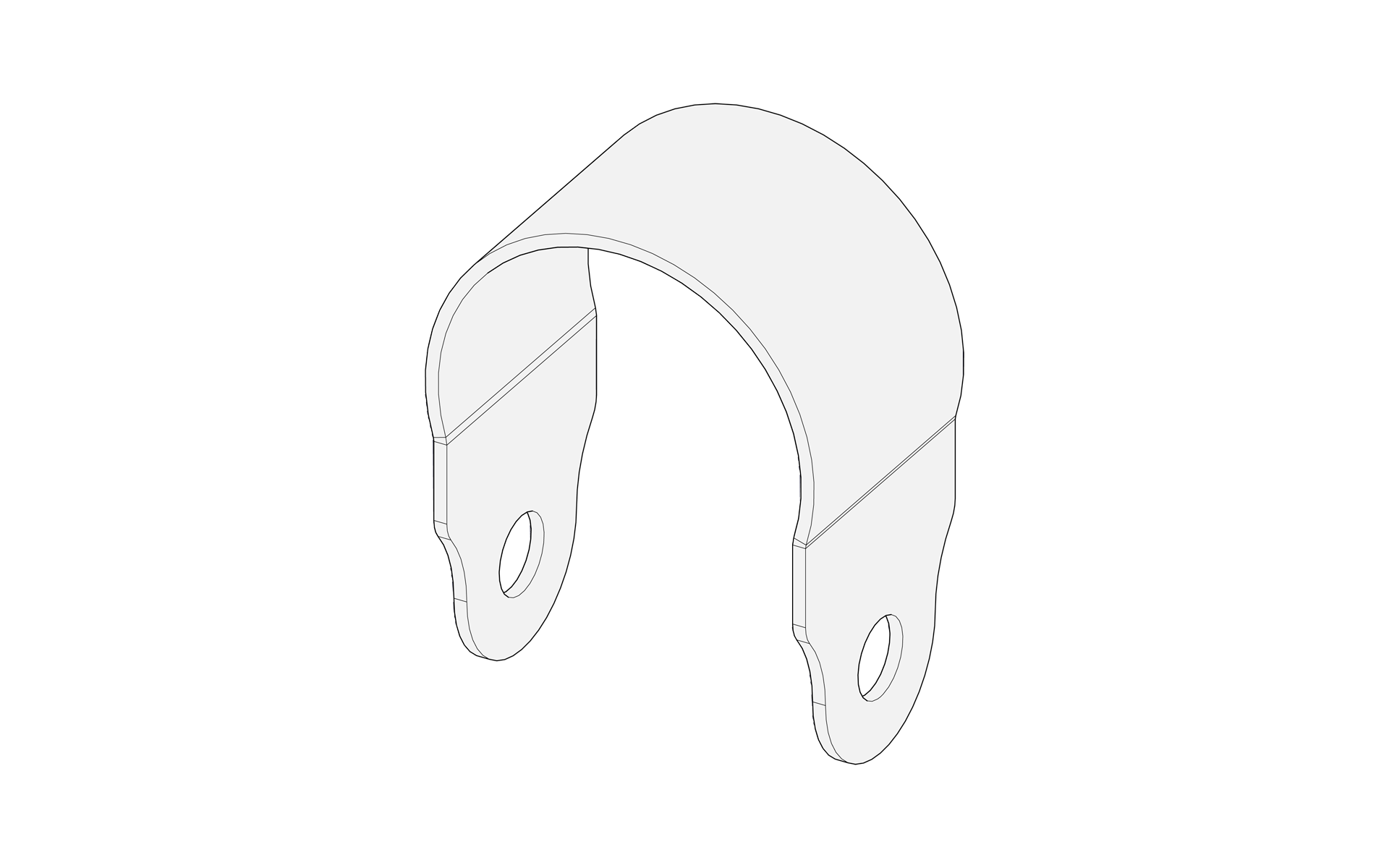

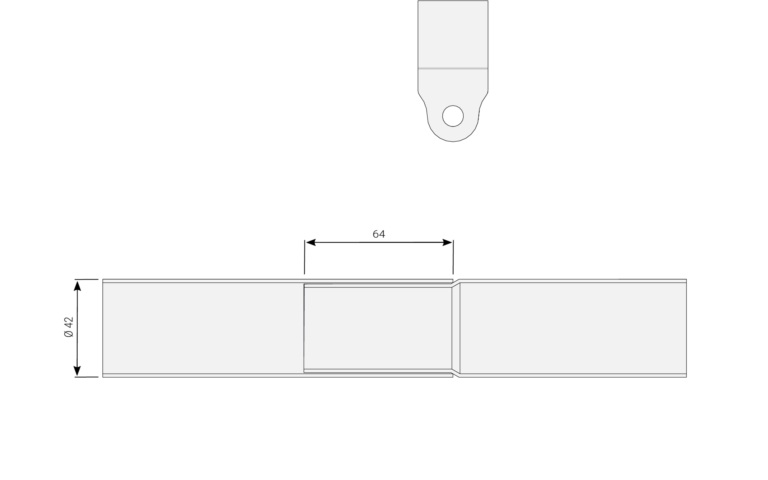

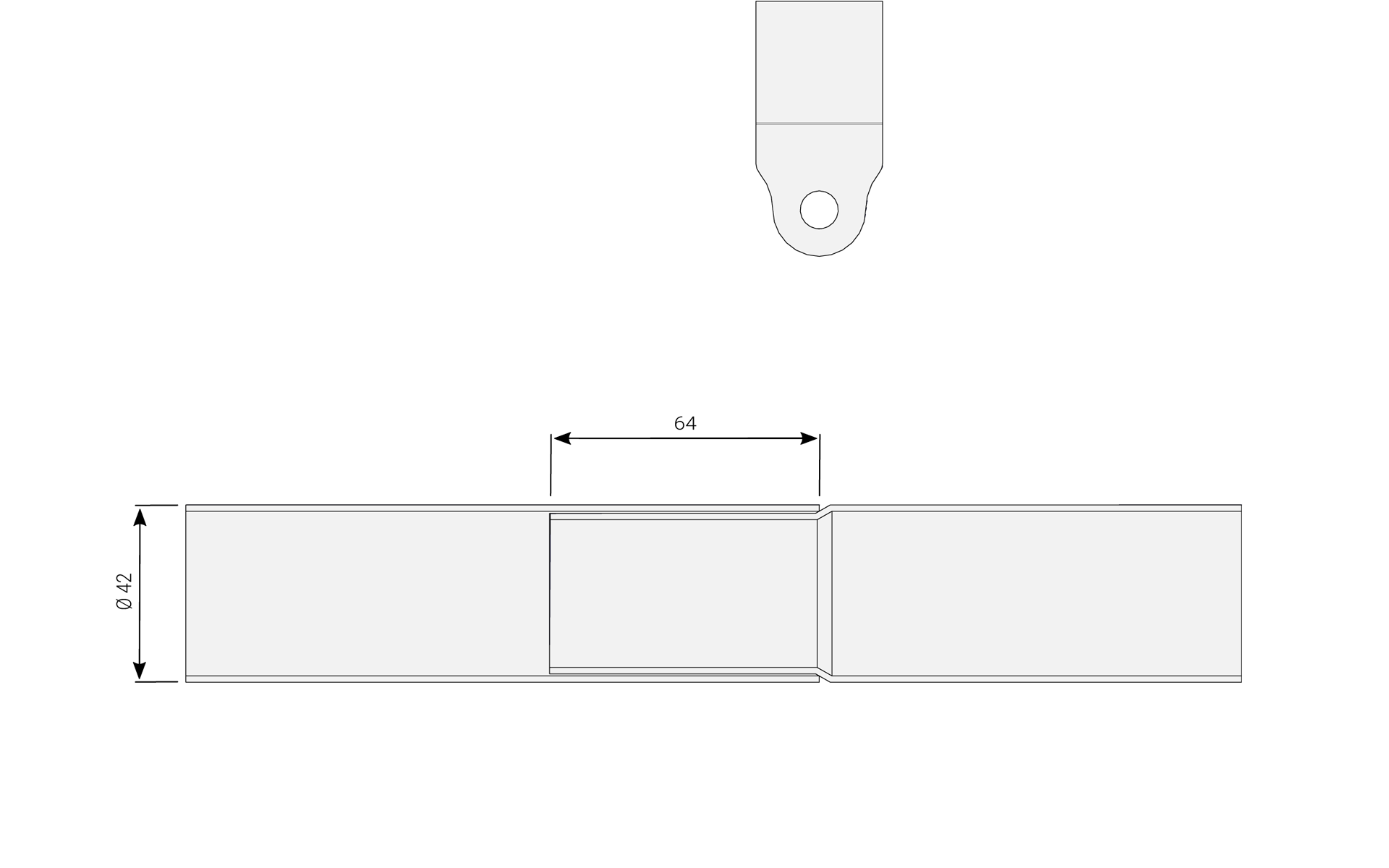

Klamma för handledare
Skarven placeras så den täcks av handledarklamman.

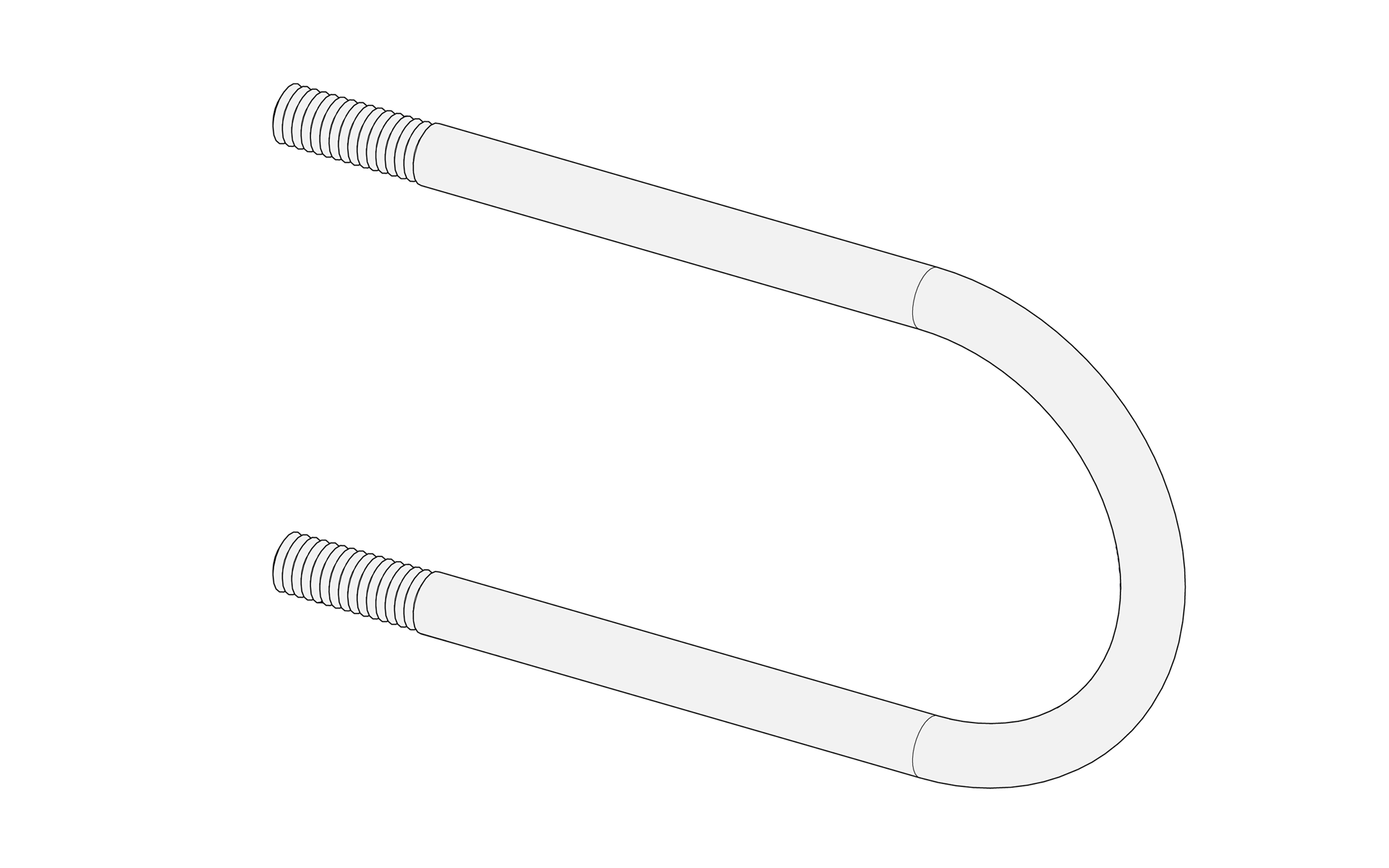

U-bygel för följare
U-bygeln fästs genom räckesståndaren och håller följaren i räcket på plats.

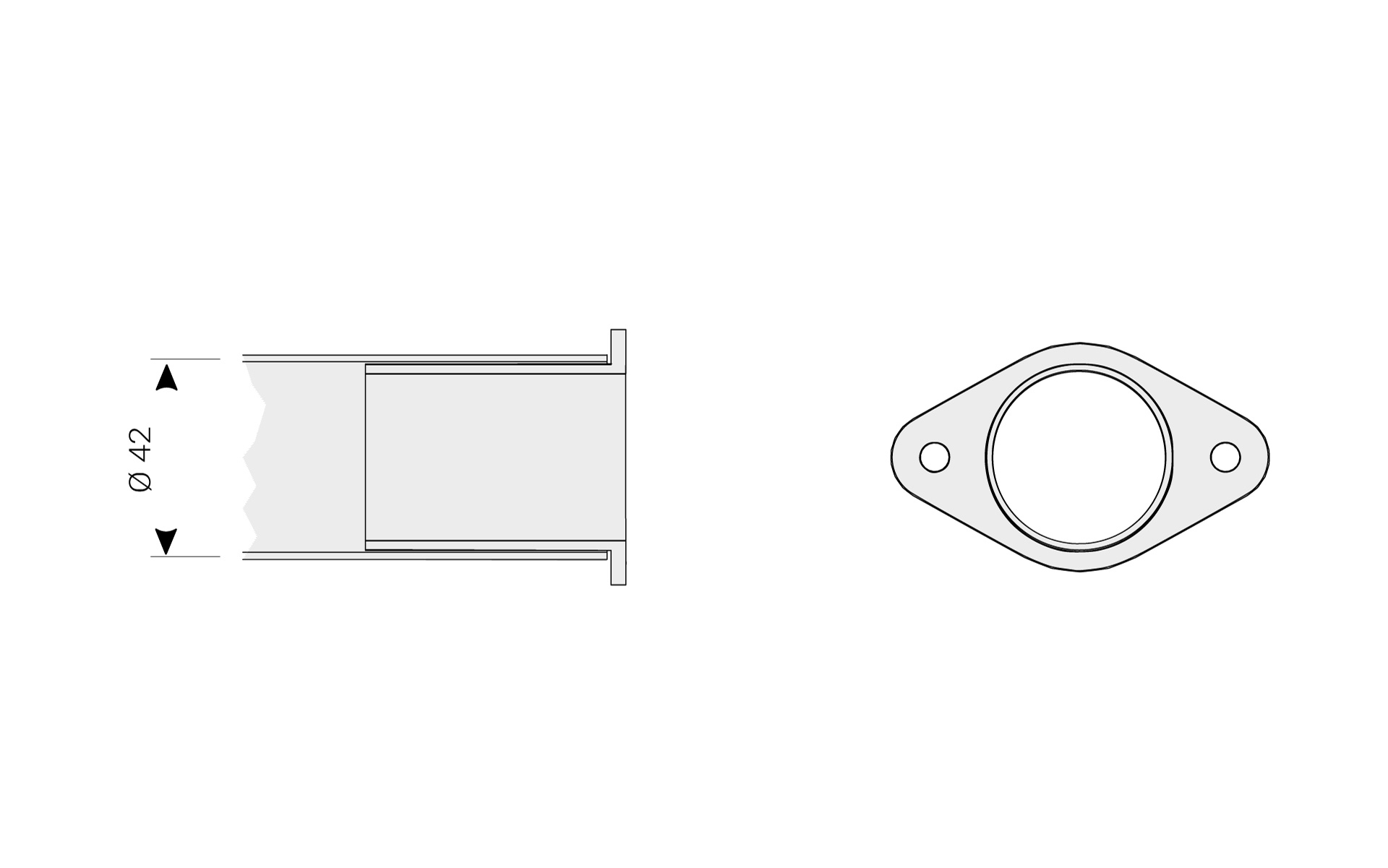

Väggfäste
Väggfäste för infästning av handledare till vägg.

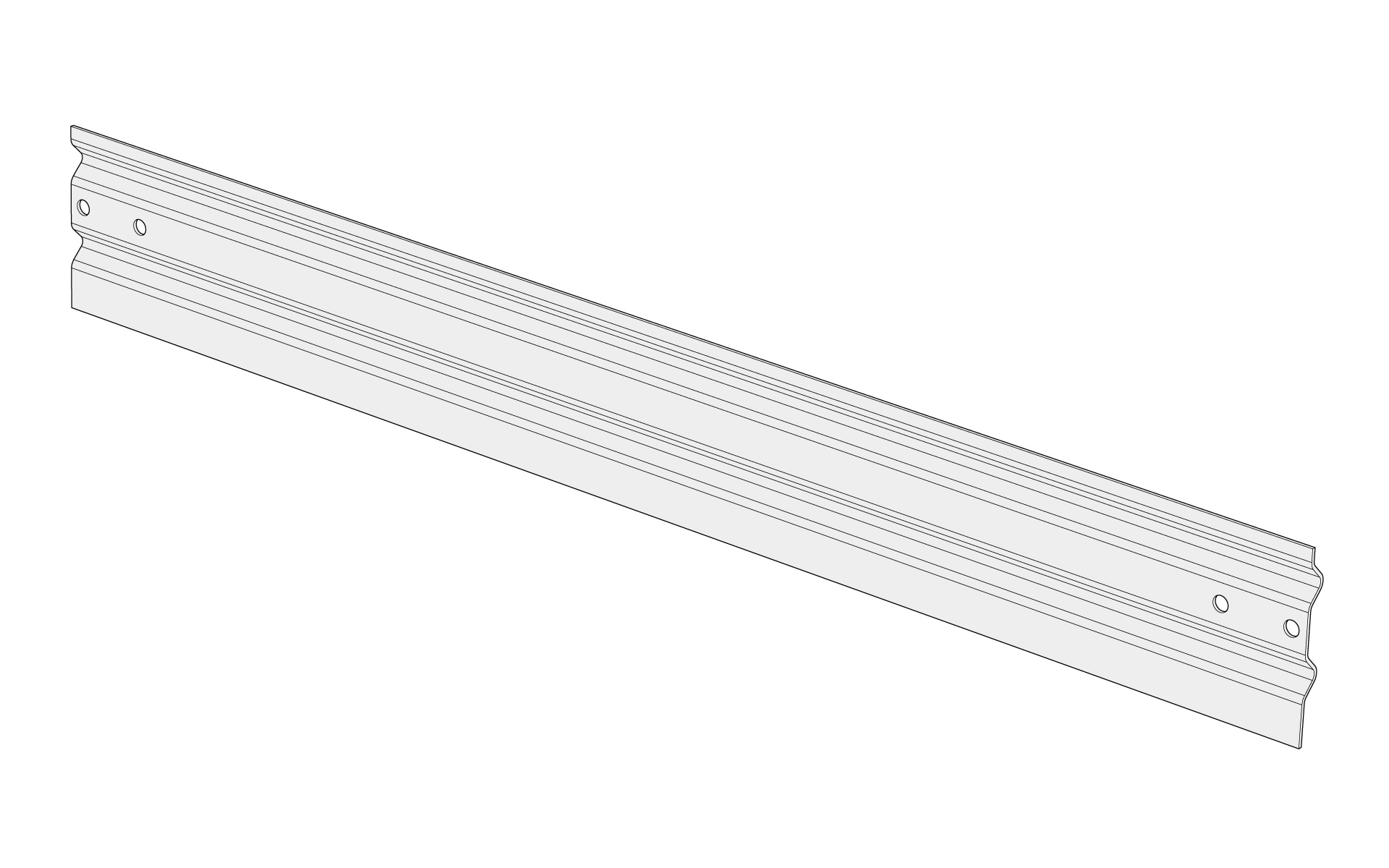

Sparklist
Sparklist till räcke med följare. Höjden 130 mm. Levereras i 3 meters längder. Inkl. borrskruv.

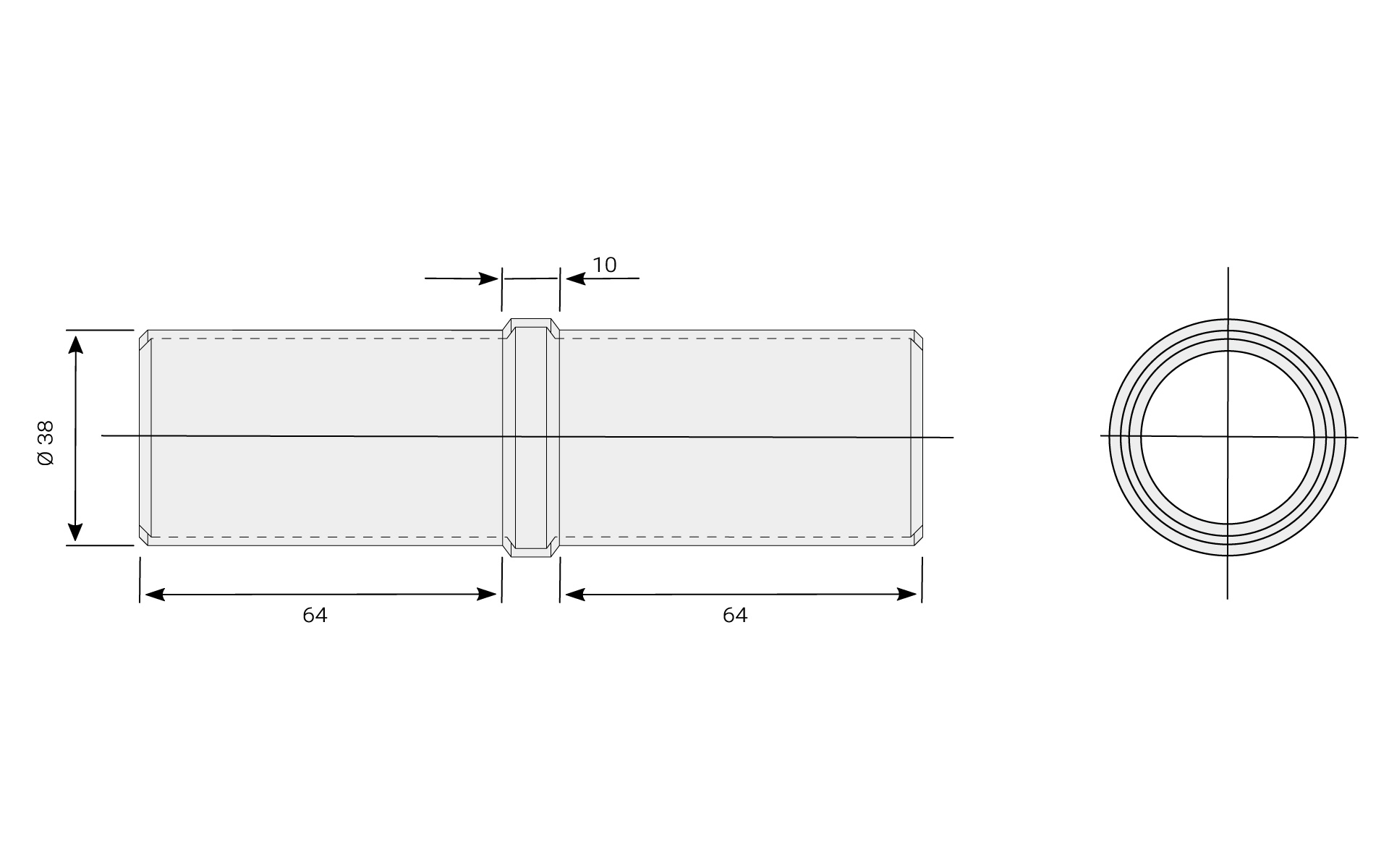

Skarvplunch
Skarvplunch till rostfri handledare 42×1,5 mm.

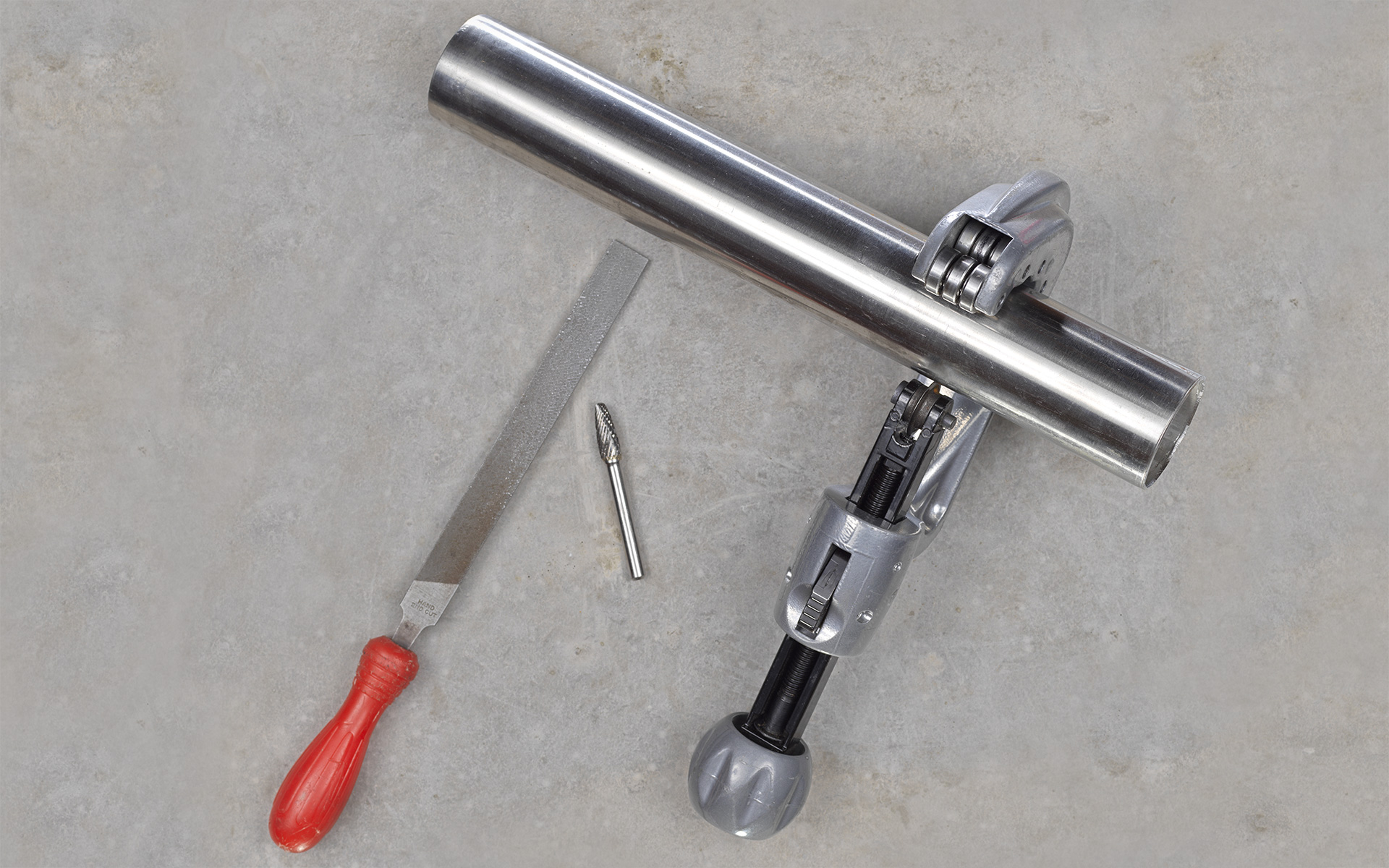

Kapning av räckeshandledare
Lämpliga verktyg för längdjustering av rör.

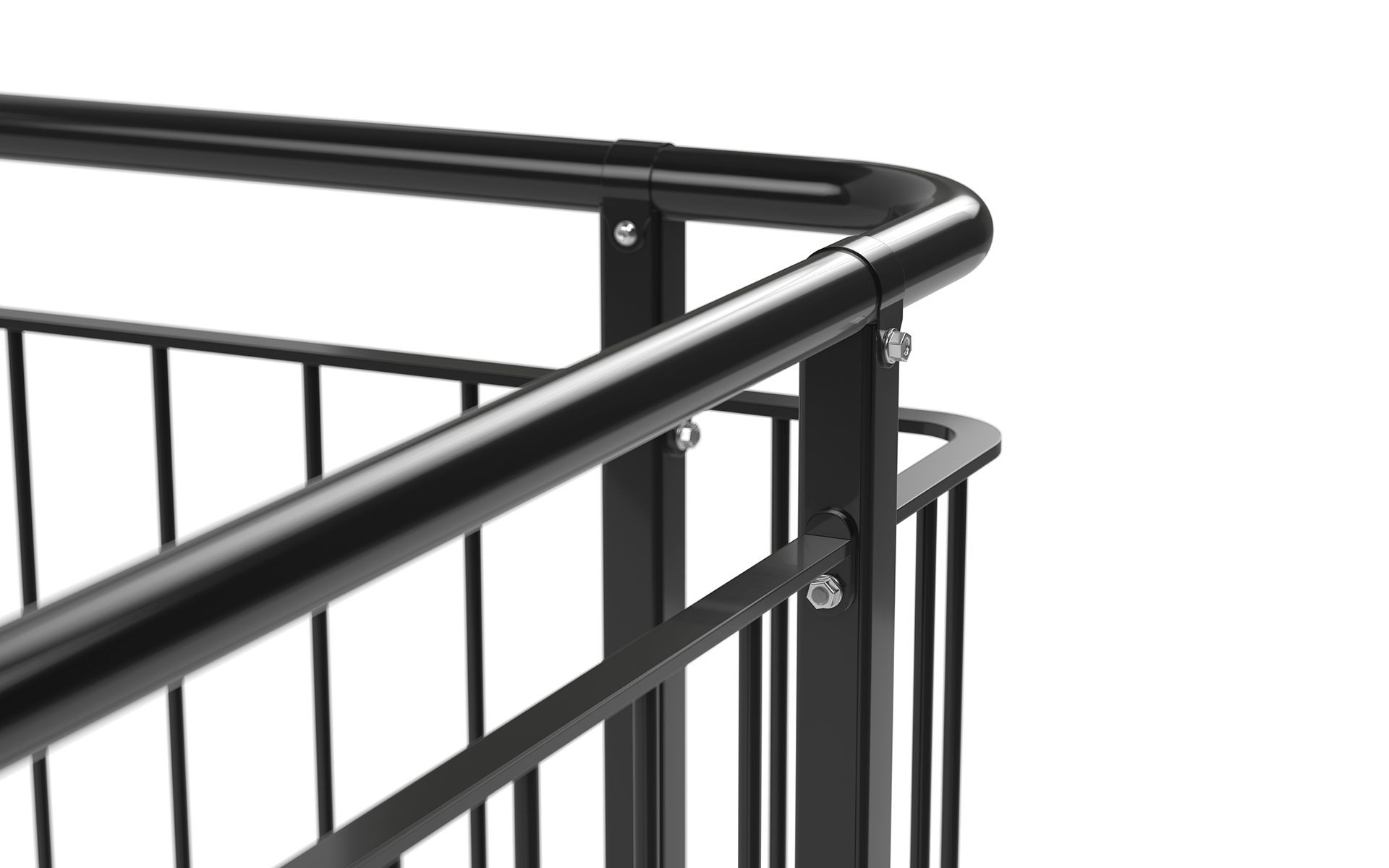

Räckeshörn
Till våra sektionsräcken erbjuder vi även räckeshörn. Till sektionsräcke Följare och Rundstång är de lagerförda. Vi erbjuder även lösningar med ledbar handledare.
Räckesfyllning
Kompletterande information om våra olika räckesfyllningar.
Till våra sektionsräcken Följare och Rundstång finns en rad olika lagerförda format.

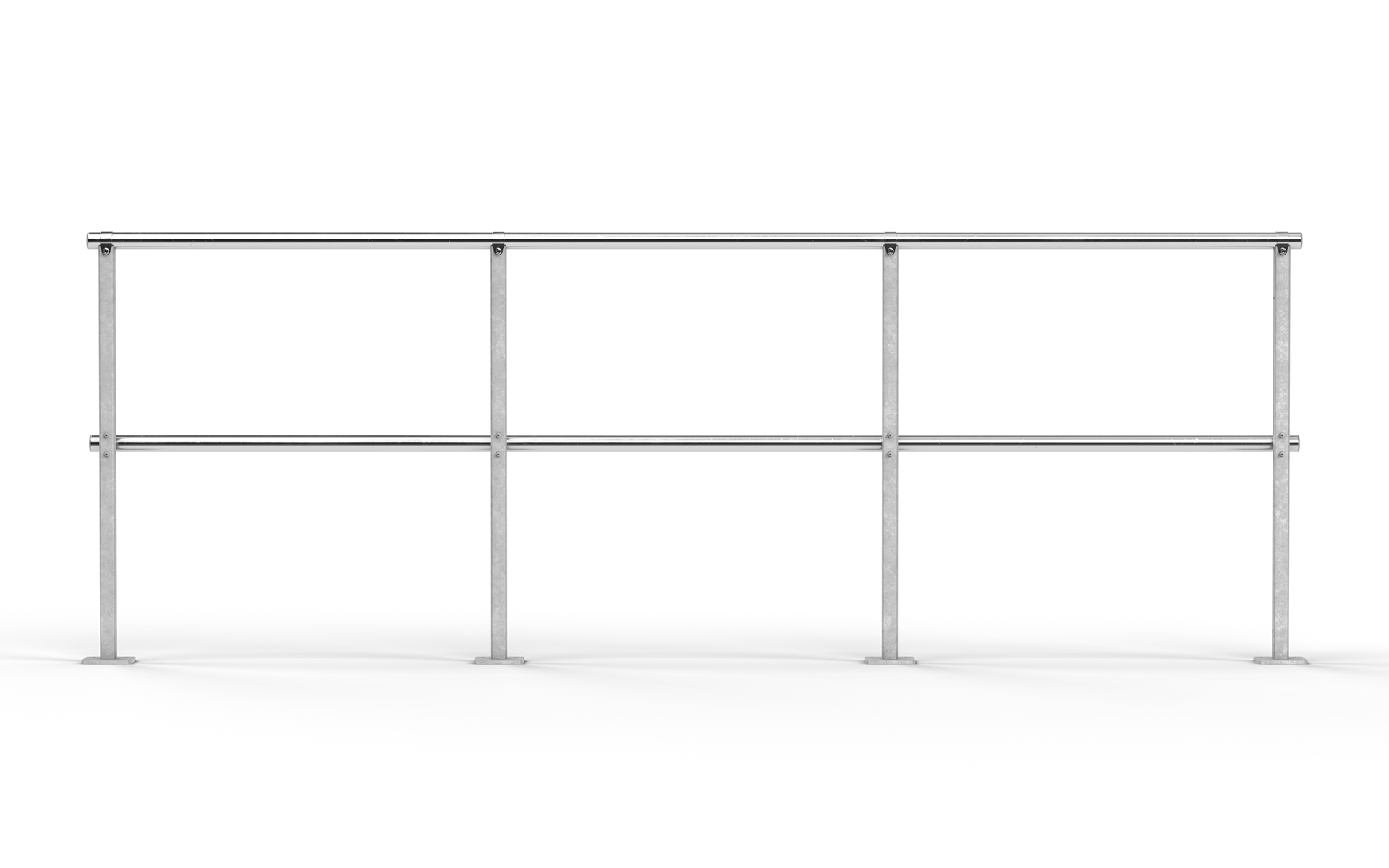

Följaren görs i galvaniserat stål enligt ZM310 med dim. ø 42 mm och fästs med klamma.

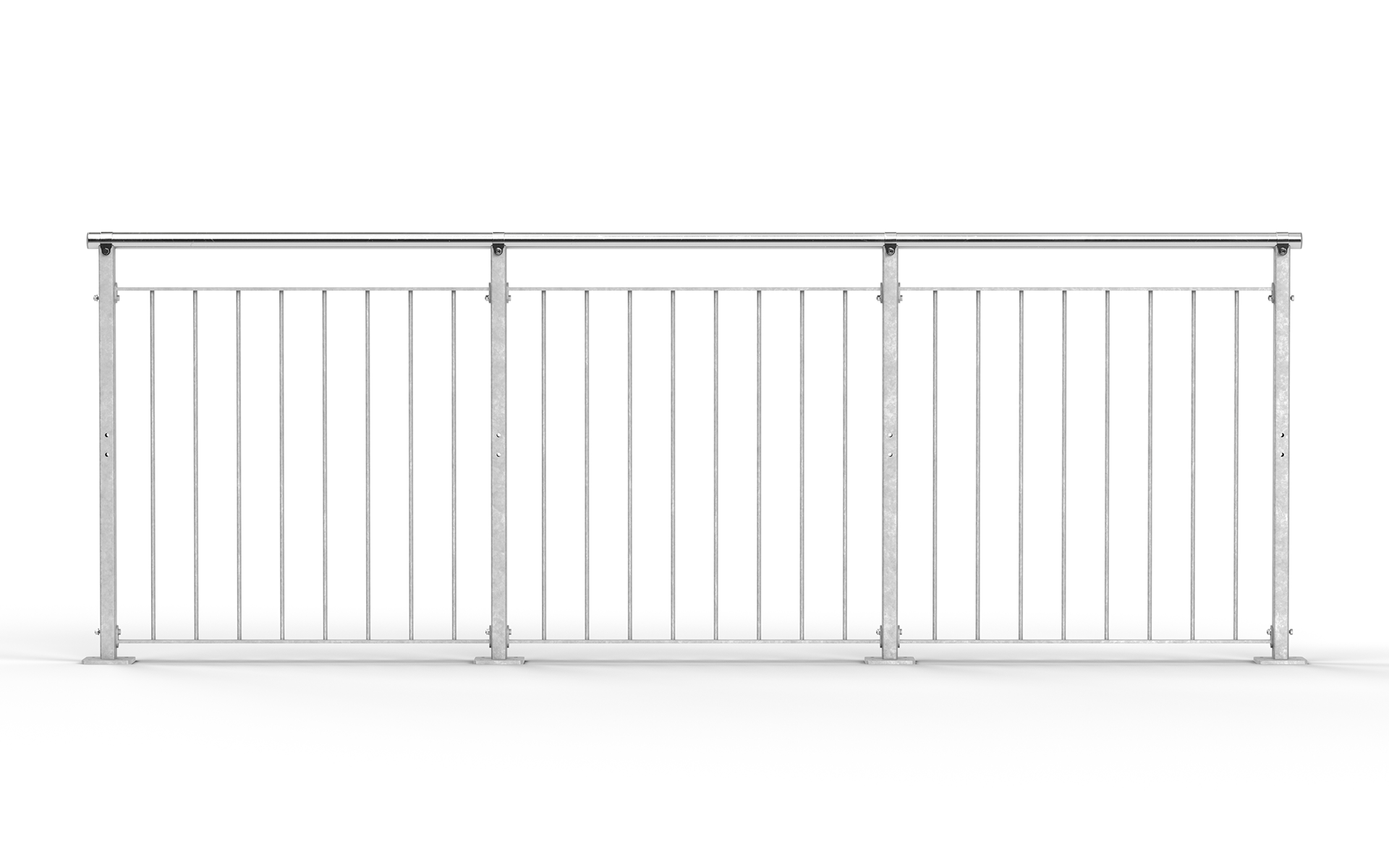

Räckesfyllningen består av över- och underliggare av plattstång 25×8 mm. Rundstånger ø11 mm. Max öppning 100 mm.

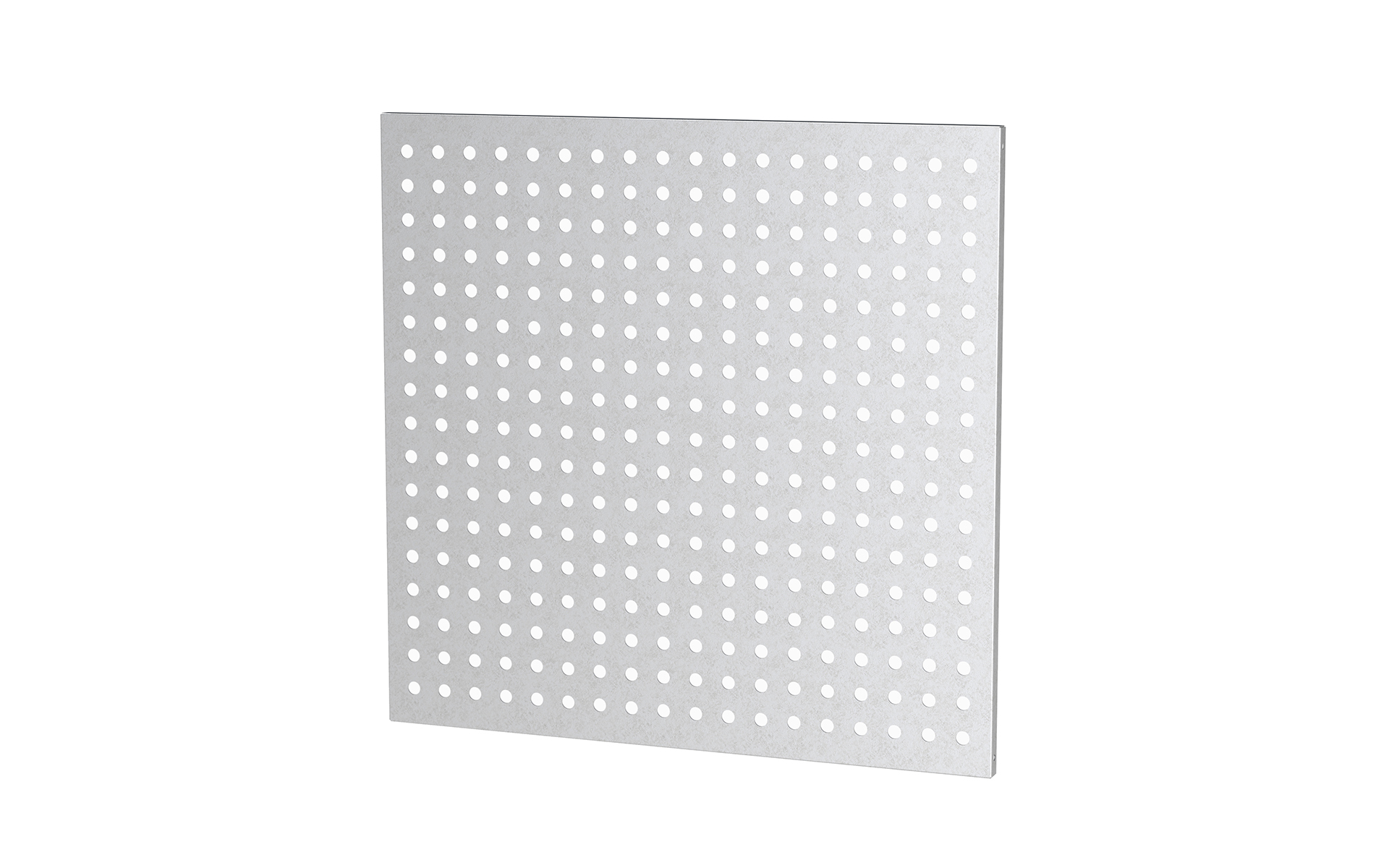

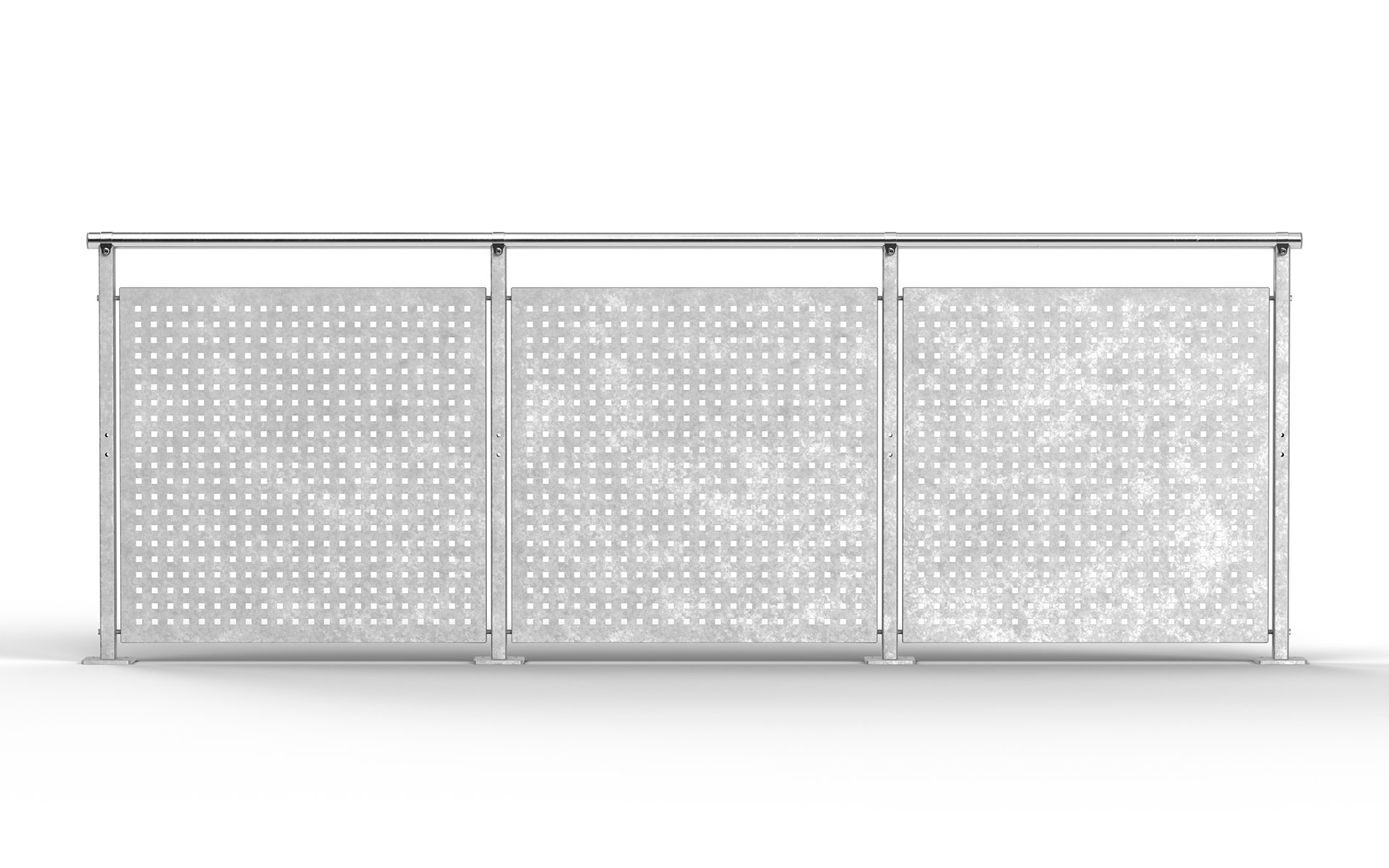

Som standard erbjuder vi en rad olika varianter av hålindelning av perforerad plåt.
Våra vanligaste mönster är:
- ø15, kvadratdelning c/c 40
- 15×15, kvadratdelning c/c 40
- ø20, kvadratdelning c/c 50
- 20×20, kvadratdelning c/c 50
- ø15, triangeldelning c/c 50
- ø20, triangeldelning c/c 60
Även andra varianter kan tillhandahållas.

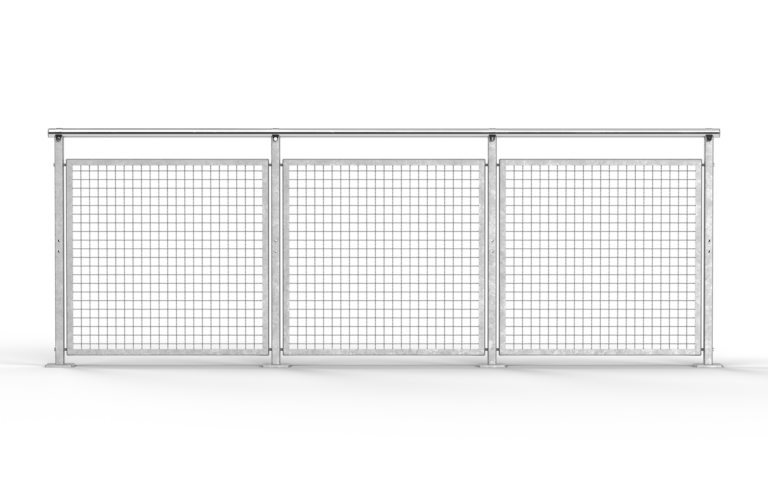

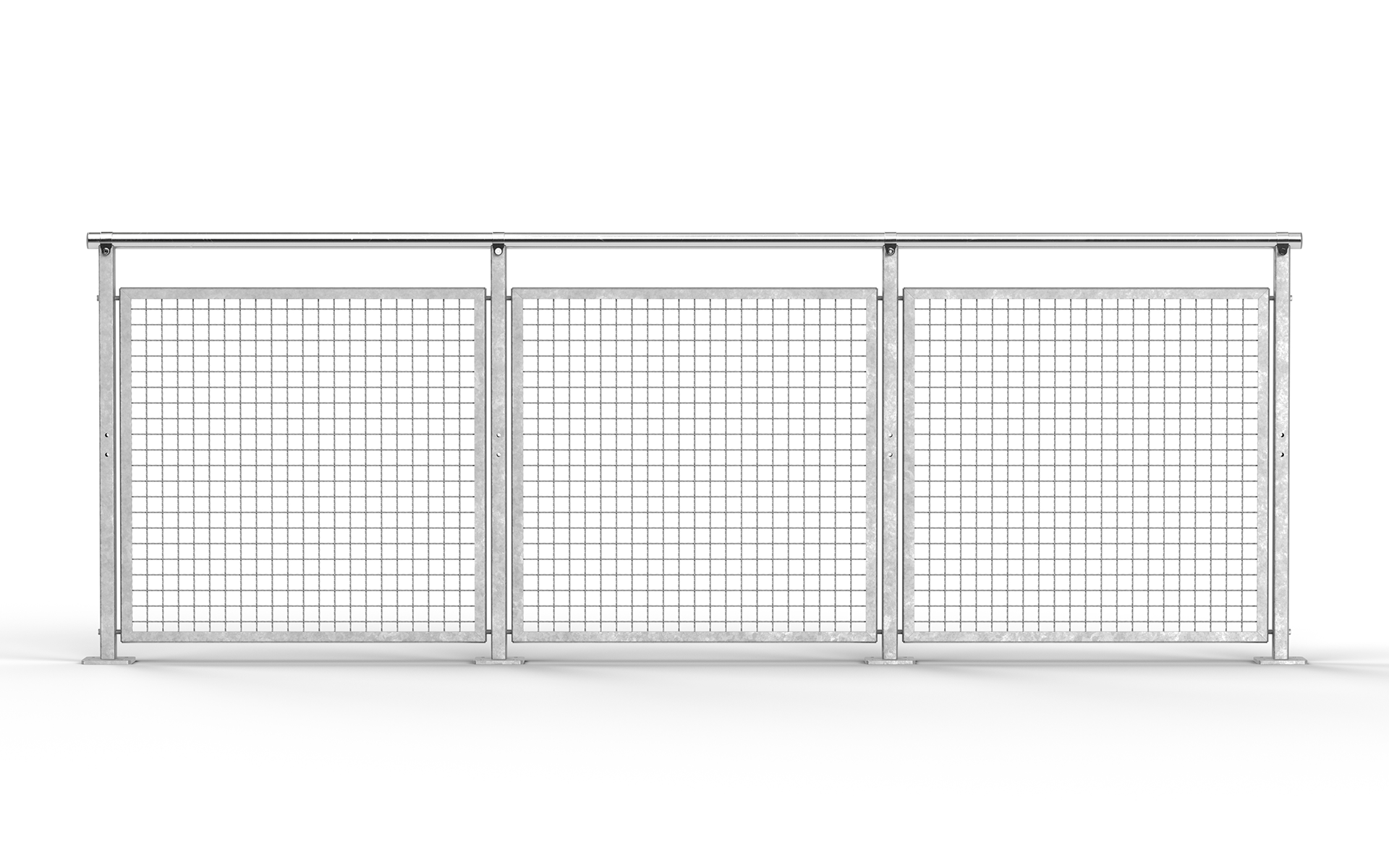

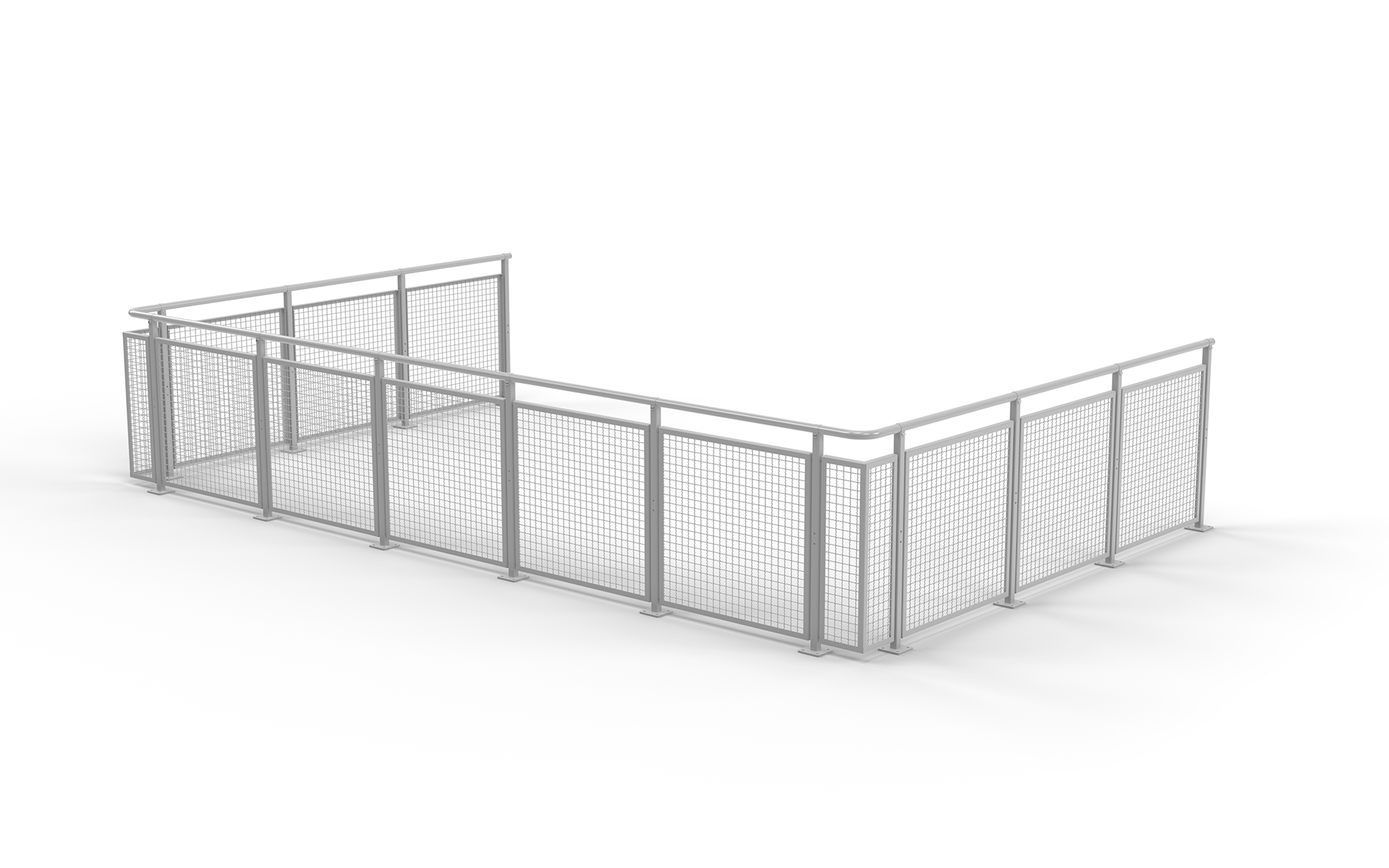

Krenelerat nät med standard maska 40×40 mm. Även maska 30×30 mm kan erbjudas.

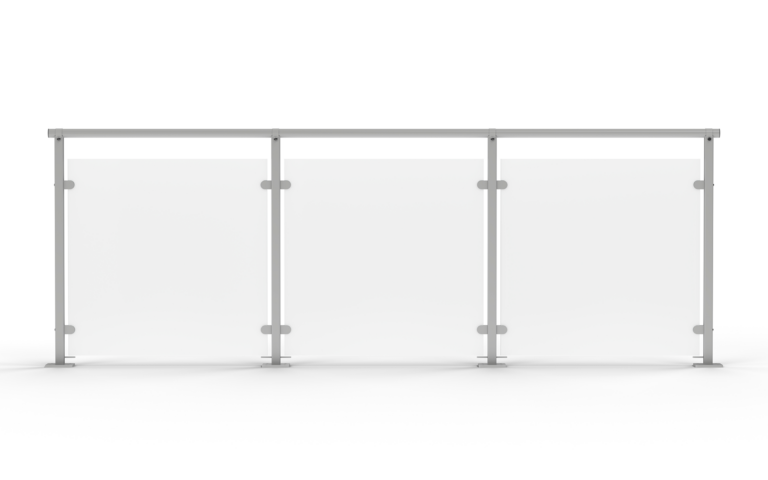

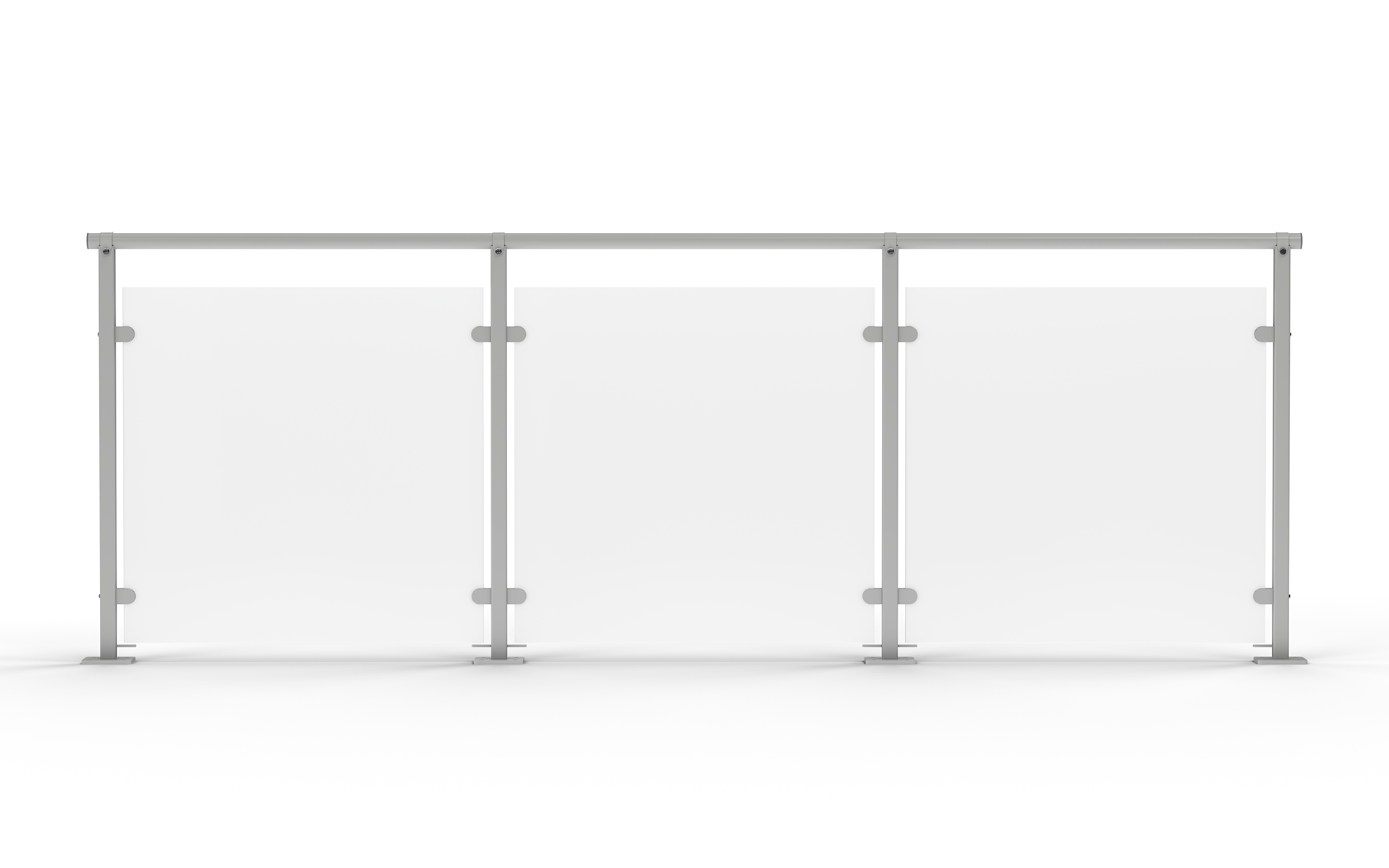

Lamellglas 8 mm (4+4) inkl. folie. Finslipad kant runtom. Klämfästen till räckesståndare.
Film montage sektionsräcke
Handledare
Som standard tillverkas handledaren i galvaniserat stål enligt ZM310 med dim. ø 42 mm. I lackerat utförande är handledaren i diameter 42 mm och i trä diameter 50 mm.
Vad ska jag tänka på inför projektering av sektionsräcken?
Vi hjälper dig gärna med ditt projekteringsarbete. Ett detaljerat underlag behövs för att ta fram en korrekt ritning. Försök besvara följande frågor:
- Hur och var ska sektionsräcket användas?
- Behövs det en eller flera grindar?
- Vill du ha belysning i sektionsräcket?
- Behöver räcket vara barnsäkert? Då finns räcken med rundstång eller i plåt, glas eller nät. Finns inte krav på barnsäkerhet kan ett industriellt räcke med följare vara ett alternativ.
Tänk på att när våningshöjd är mer än tre meter krävs en räckeshöjd på 1,1 meter.
