GALLERDURK PROJEKTERING
Vårt ritkontor står till tjänst vid frågor angående dimensionering, uppritning och projektering av gallerdurk.
Filtrering

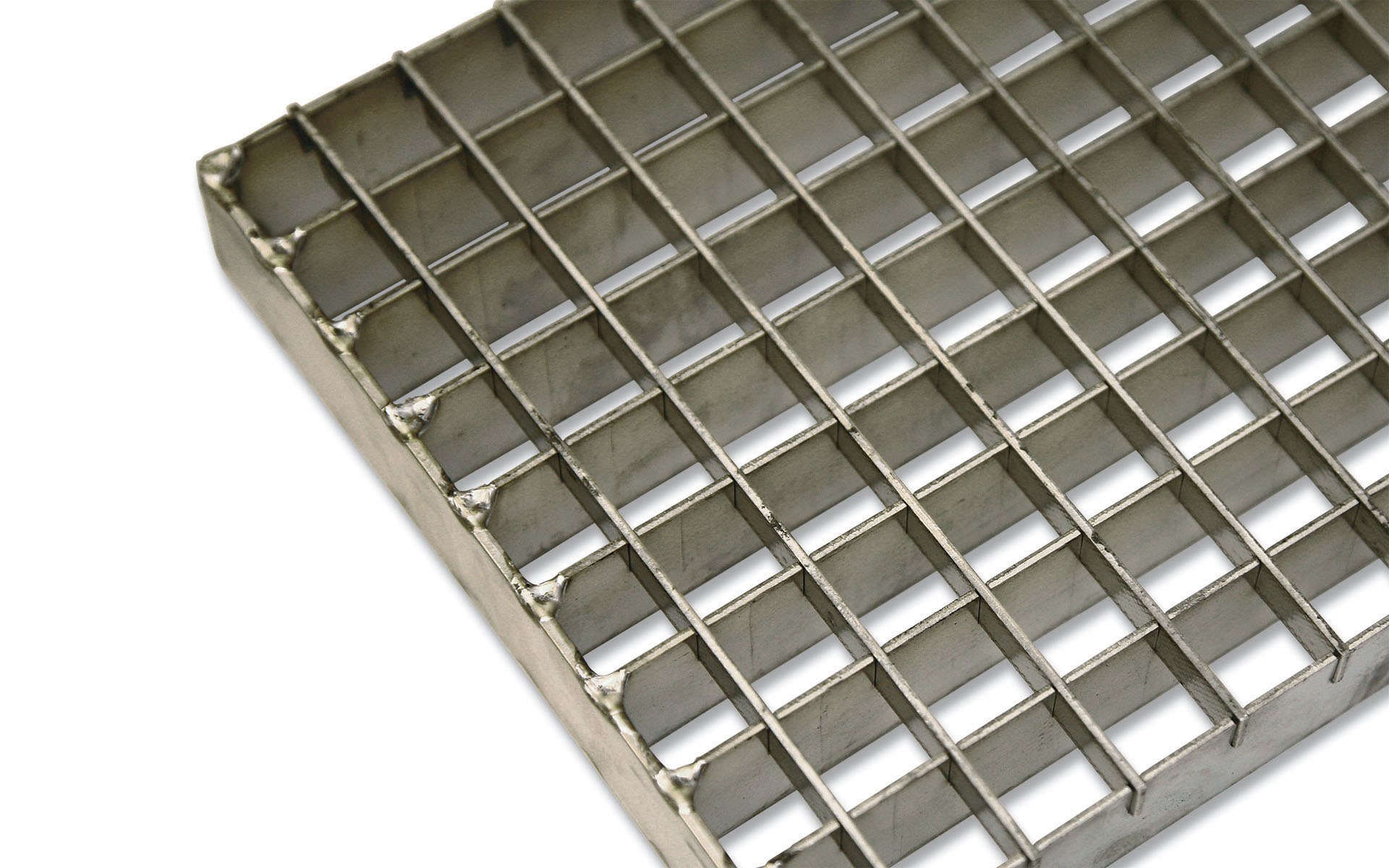

Geometri

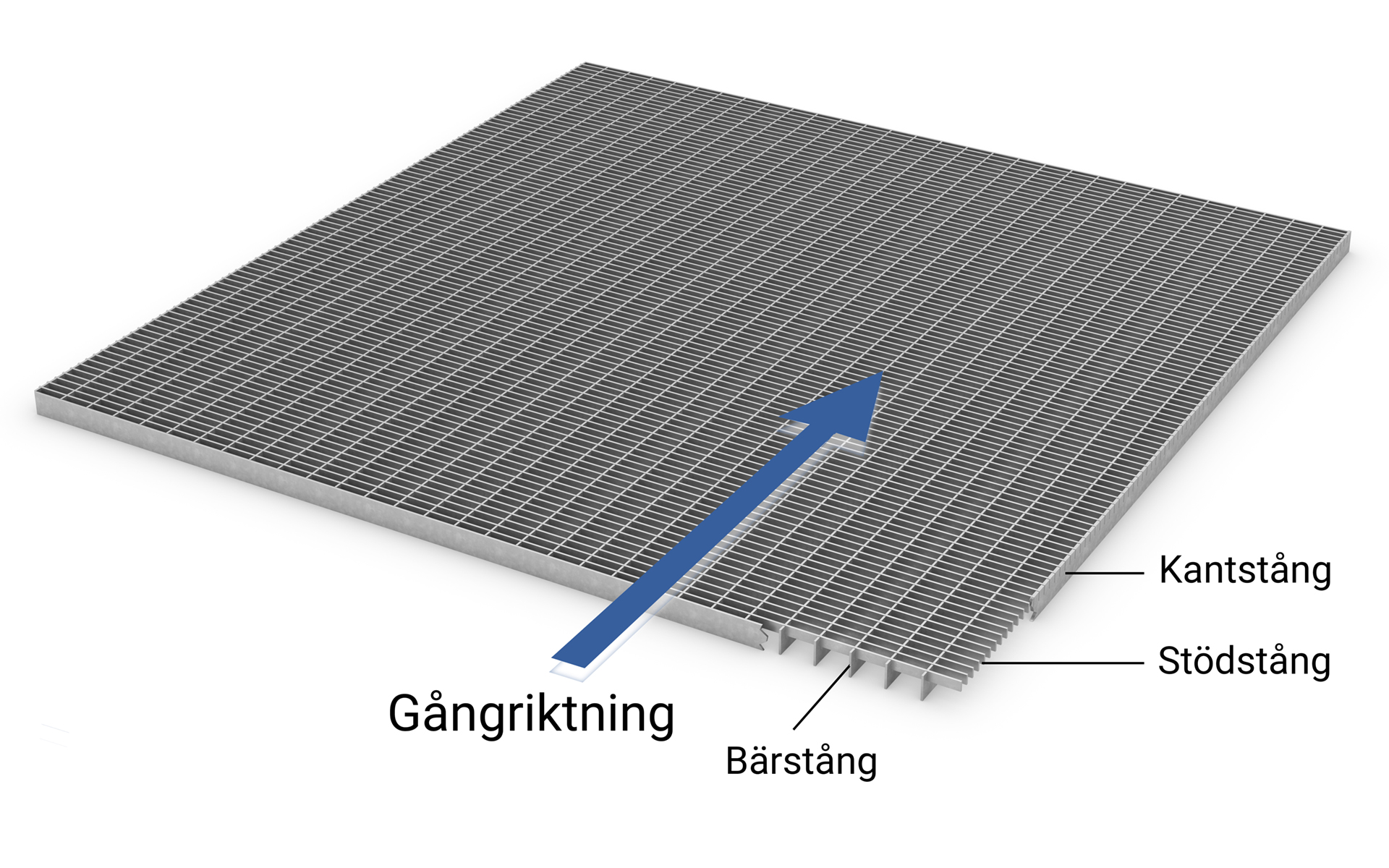

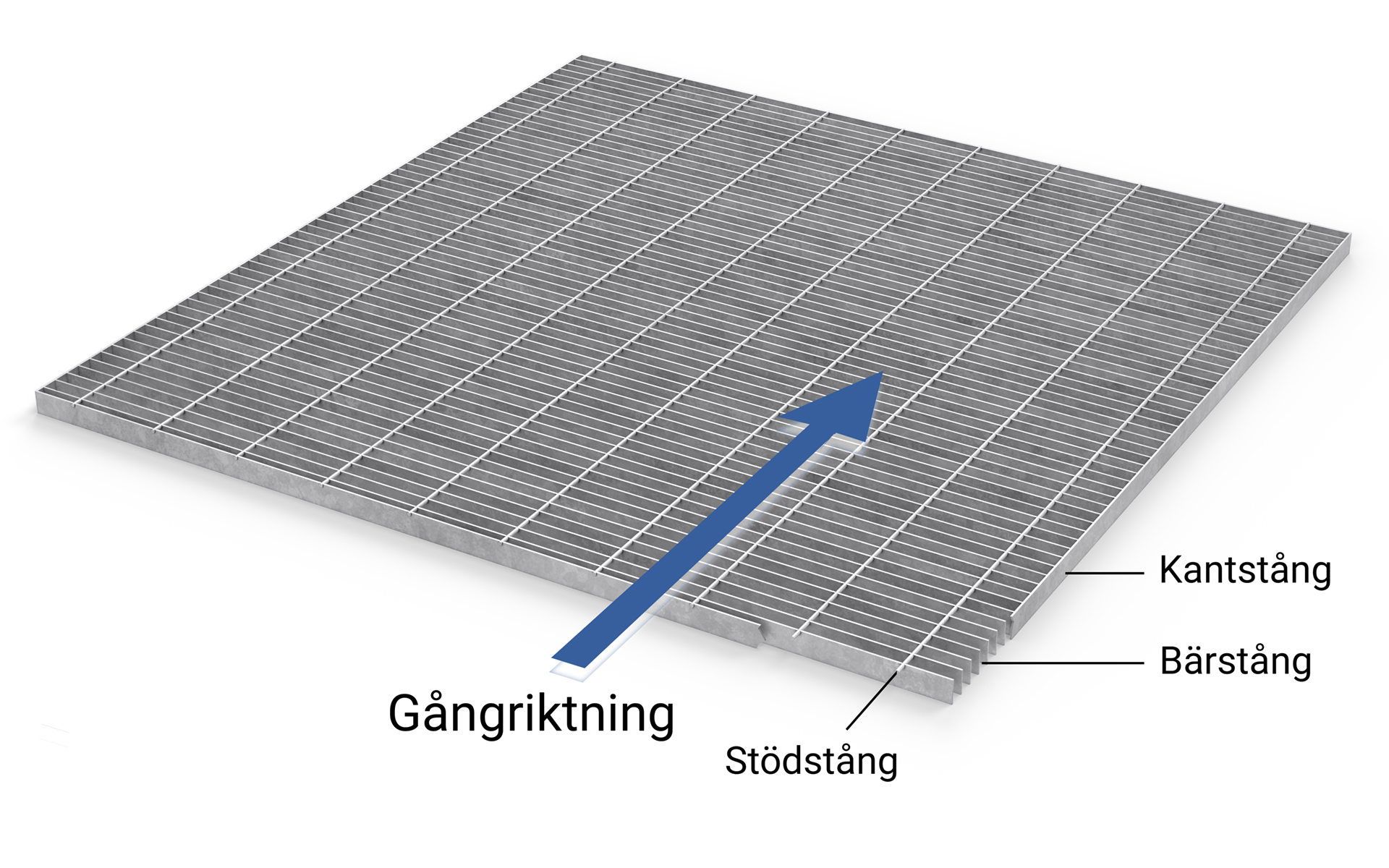

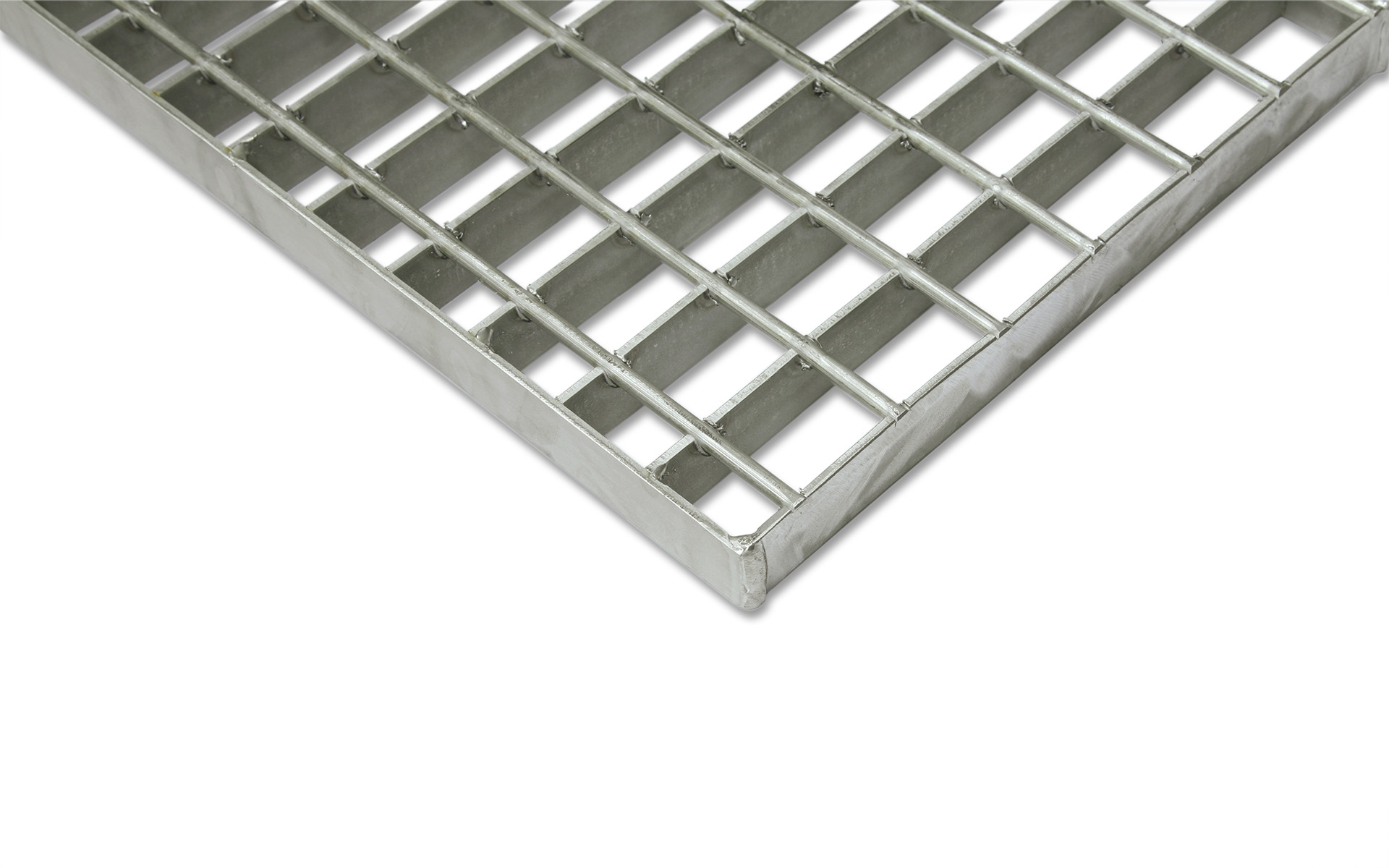

Gallerdurkens beståndsdelar är bärstång, stödstång och kantstång.

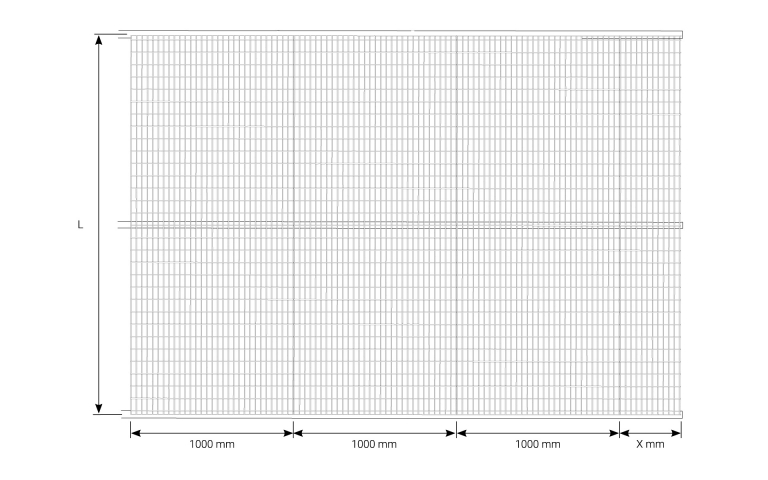

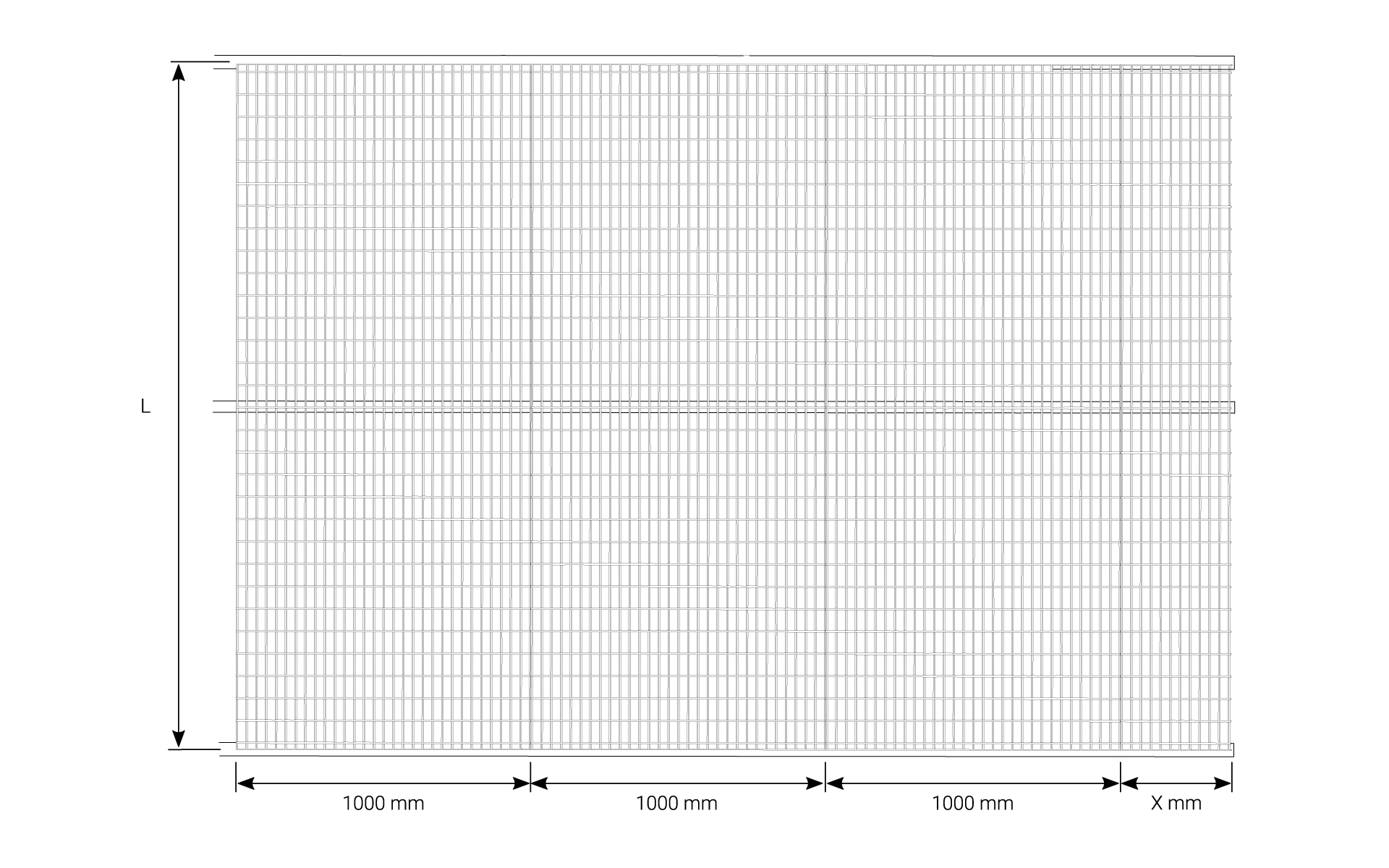

Vid all planering med pressvetsad gallerdurk bör man i största möjliga utsträckning anpassa utläggningen efter gallrets standardbredd (1000 mm) för att få det mest ekonomiska alternativet.
Om gallerdurken skall läggas över flera upplag, väljs med fördel större dimension på galler. Man får vackrare mönster och färre antal skarvar.
För att undvika felläggning med bärstången (gallrets bärande konstruktion), undvik galler med kvadratiska mått.

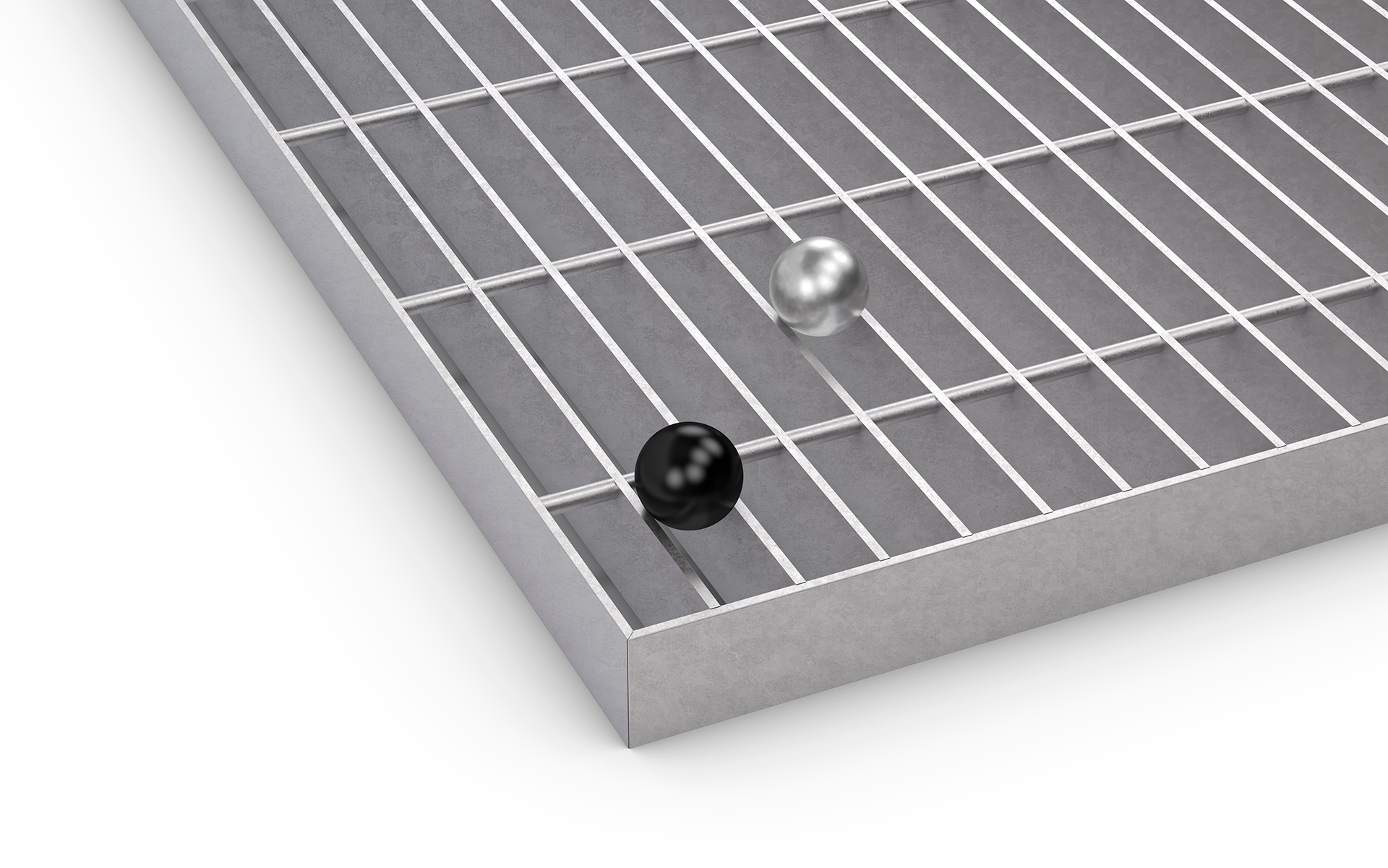

Maskvidder

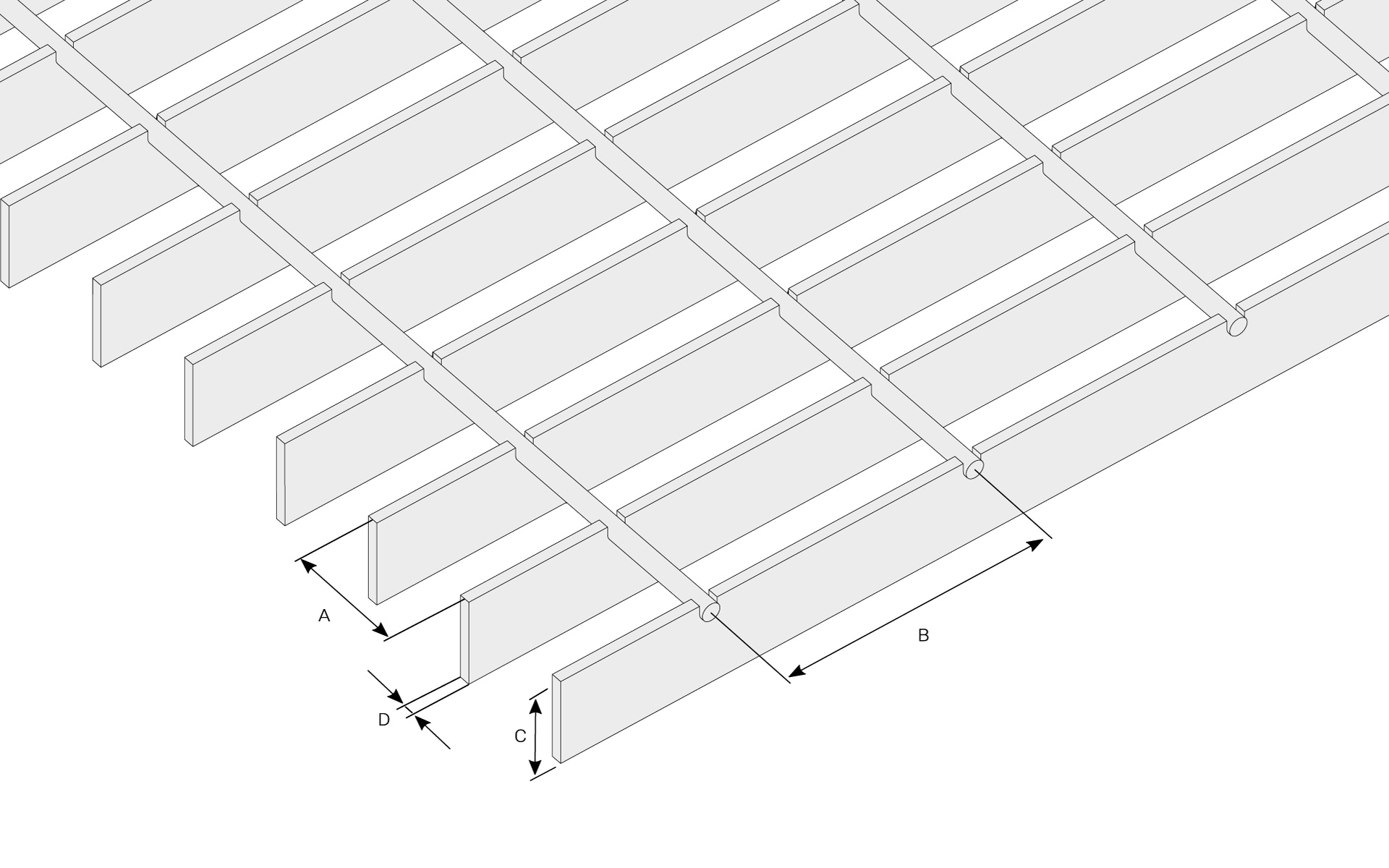

Vi har ett brett urval av olika maskvidder när det gäller gallerdurk. När det gäller maskvidden så är dessa mått angivna c/c. Första mått är alltid c/c bärstång och andra mått är alltid c/c stödstång.
Benämning | Maskvidd c/c AxB (mm) |
Bärstångstjocklek T (mm) | Bärstångshöjder C (mm) |
---|---|---|---|
B9 | 12 x 100 | 3 | 20, 25, 30, 35, 40 |
N4 | 17 x 50 | 2 | 20, 25, 30, 35, 40 |
N4 | 17 x 50 | 3 | 20, 25, 30, 35 |
N6 | 17 x 75 | 2 | 20, 25, 30 |
N9 | 16 x 100 | 3 | 20, 25, 30, 35, 40, 45, 50 |
D4 | 22 x 50 | 3 | 20, 25, 30, 35, 40, 45, 50 |
D4 | 22 x 50 | 4 | 30, 35, 40, 45, 50, 60 |
D4 | 22 x 50 | 5 | 20, 25, 30, 35, 40, 45, 50, 60 |
D6 | 22 x 75 | 2 | 25 |
D6 | 22 x 75 | 3 | 20 |
F4 | 25 x 50 | 3 | 20, 25, 30, 35, 40, 45, 50 |
F4 | 25 x 50 | 4 | 30, 35, 40, 45, 50, 60, 70, 80 |
F4 | 25 x 50 | 5 | 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 |
H3 | 33 x 37 | 2 | 20, 25, 30, 35, 40 |
H3 | 33 x 37 | 3 | 20, 25, 30, 35, 40 45, 50 |
H3 | 33 x 37 | 4 | 30, 35, 40 45, 50, 60, 70, 80 |
H3 | 33 x 37 | 5 | 20, 25, 30, 35, 40 45, 50, 60, 70, 80 |
H4 | 33 x 50 | 2 | 20, 25, 30, 35, 40 |
H4 | 33 x 50 | 3 | 20, 25, 30, 35, 40, 45, 50 |
H4 | 33 x 50 | 4 | 30, 35, 40, 45, 50, 60, 70, 80 |
H4 | 33 x 50 | 5 | 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 |
H6 | 33 x 75 | 2 | 25, 30, 40 |
H6 | 33 x 75 | 3 | 20, 25, 30, 35, 40, 45, 50 |
H9 | 33 x 100 | 3 | 20, 25, 30, 35, 40, 45, 50 |
H9 | 33 x 100 | 4 | 30, 35, 40, 45, 50 |
H9 | 33 x 100 | 5 | 20, 25, 30, 35, 40, 45, 50, 60 |
J9 | 41 x 100 | 3 | 20, 25, 30, 35 |
J9 | 41 x 100 | 4 | 30, 35, 40, 45, 50, 60 |
J9 | 41 x 100 | 5 | 20, 25, 30, 35, 40, 45, 50, 60 |
I6 | 66 x 75 | 3 | 20, 25, 30 |
I4 | 68 x 50 | 2 | 20 |
I9 | 100 x 100 | 3 | 20, 25, 30 |
Benämning | Maskvidd c/c AxB (mm) |
Bärstångstjocklek T (mm) | Bärstångshöjder C (mm) |
---|---|---|---|
N9-T | 16 x 100 | 3 | 25, 30, 35, 40 |
H4-T | 33 x 50 | 2 | 25 |
H4-T | 33 x 50 | 3 | 25, 30, 35, 40, 45, 50 |
H4-T | 33 x 50 | 4 | 30, 35, 40, 45, 50, 60, 80 |
H4-T | 33 x 50 | 5 | 25, 30, 35, 40, 45, 50, 60 |
F4-T | 25 x 50 | 3 | 25, 30, 35, 40, 45, 50 |
F4-T | 25 x 50 | 4 | 30, 35, 40, 45, 50, 60 |
F4-T | 25 x 50 | 5 | 25, 30, 35, 40, 45, 50, 60 |
H9-T | 33 x 100 | 3 | 25, 30, 35, 40, 45, 50 |
H9-T | 33 x 100 | 4 | 30, 35, 40, 45, 50 |
H9-T | 33 x 100 | 5 | 25, 30, 35, 40, 45, 50, 60 |
J9-T | 41 x 100 | 3 | 25, 30, 35, 40, 45, 50 |
J9-T | 41 x 100 | 4 | 30, 35, 40, 45, 50, 60 |
J9-T | 41 x 100 | 5 | 20, 25, 30, 35, 40, 45, 50, 60 |
HN9-T | 35 x 100 | 3 | 25, 30, 35, 40, 45, 50 |
HN9-T | 35 x 100 | 4 | 25, 30, 35, 40, 45, 50 |
JN9-T | 41 x 100 | 3 | 25, 30, 35, 40 |
JN9-T | 41 x 100 | 5 | 25, 30, 35, 40, 45, 50, 60 |
Benämning | Maskvidd c/c AxB (mm) |
Bärstångstjocklek T (mm) | Bärstångshöjder C (mm) |
---|---|---|---|
A22x22 | 22 x 22 | 2 | 20, 25, 30, 40, 50 |
A33x11 | 33 x 11 | 2 | 20, 25, 30, 40, 50 |
Byggmått vid hela maskor
I följande tabell framgår i vilka byggmått gallret kan erhållas (hela maskor).
Markerade mått anger standardbredder.

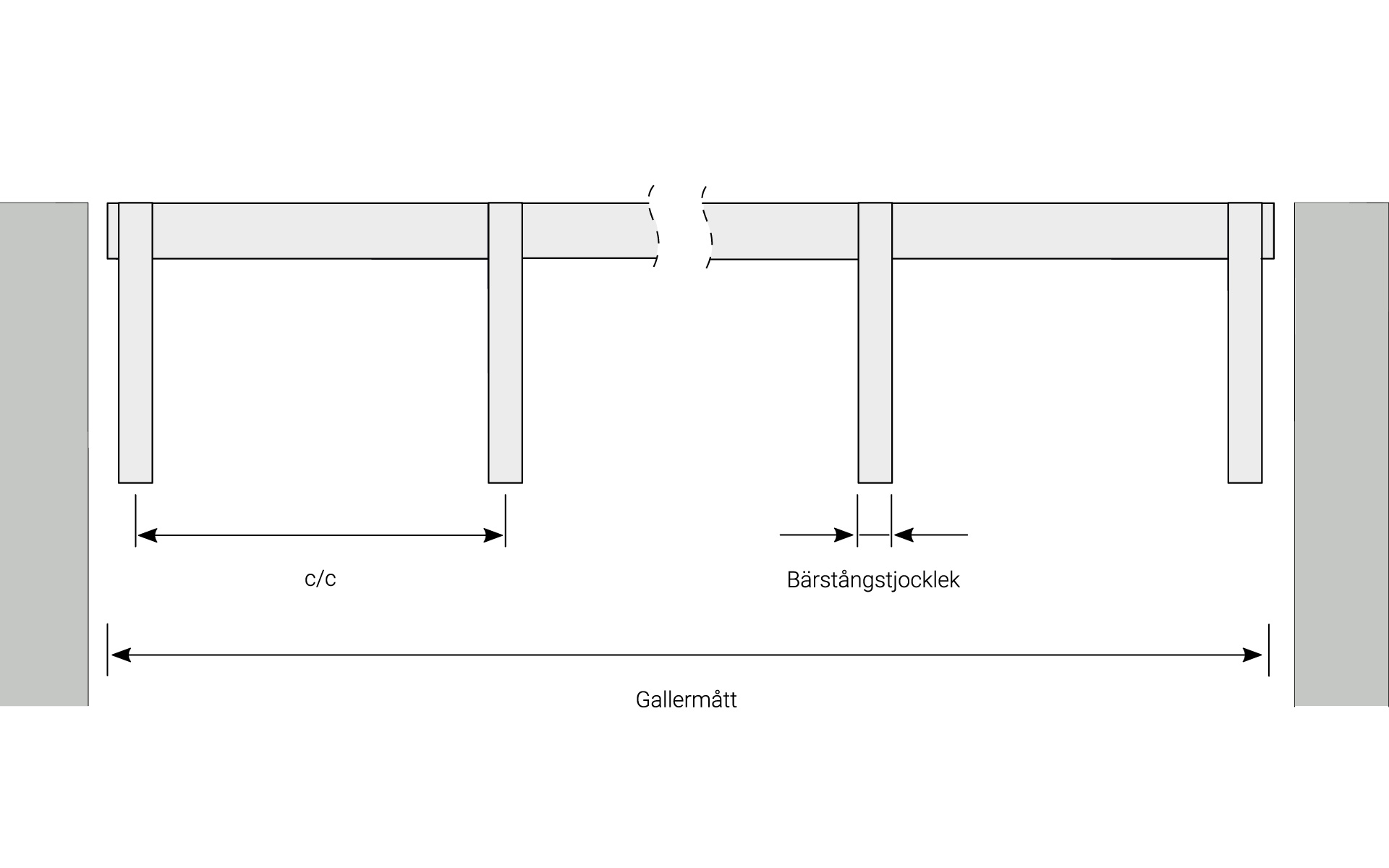

H gäller även Rf. c/c 33 (mm) |
H gäller även Rf. c/c 34 (mm) |
F c/c 25 (mm) |
D c/c 22 (mm) |
N c/c 16 (mm) |
N c/c 17 (mm) |
B c/c 12 (mm) |
I4 20/2 c/c 68 (mm) |
J c/c 41 (mm) |
JN9-T c/c 41 (mm) |
HN9-T c/c 35 (mm) |
---|---|---|---|---|---|---|---|---|---|---|
1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 700 | 969 | 1000 | 1000 | 1000 |
966 | 962 | 973 | 972 | 982 | 983 | 685 | 898 | 957 | 955 | 961 |
933 | 927 | 949 | 950 | 966 | 965 | 672 | 830 | 914 | 915 | 926 |
900 | 893 | 923 | 928 | >949 | 949 | 659 | 761 | 872 | 874 | 890 |
867 | 858 | 898 | 906 | 933 | 931 | 646 | 692 | 830 | 832 | 855 |
834 | 825 | 873 | 884 | 916 | 914 | 633 | 624 | 788 | 791 | 820 |
801 | 790 | 849 | 862 | 900 | 897 | 620 | 554 | 745 | 750 | 785 |
768 | 756 | 825 | 840 | 883 | 880 | 608 | 487 | 700 | 709 | 750 |
734 | 722 | 799 | 818 | 867 | 862 | 596 | 420 | 662 | 668 | 714 |
700 | 687 | 774 | 797 | 850 | 845 | 584 | 350 | 621 | 626 | 679 |
668 | 653 | 750 | 775 | 834 | 827 | 571 | 282 | 580 | 585 | 644 |
635 | 618 | 725 | 753 | 817 | 811 | 559 | 213 | 540 | 544 | 608 |
602 | 584 | 700 | 731 | 801 | 793 | 547 | 143 | 500 | 503 | 573 |
568 | 551 | 674 | 709 | 784 | 776 | 535 | 75 | 456 | 462 | 538 |
534 | 516 | 650 | 687 | 768 | 759 | 522 | 416 | 421 | 503 | |
500 | 485 | 625 | 665 | 751 | 742 | 511 | 375 | 380 | 467 | |
469 | 451 | 600 | 643 | 734 | 724 | 500 | 334 | 338 | 432 | |
436 | 417 | 575 | 621 | 718 | 707 | 485 | 293 | 297 | 397 | |
403 | 383 | 550 | 599 | 700 | 690 | 473 | 252 | 256 | 362 | |
370 | 348 | 526 | 577 | 683 | 673 | 460 | 211 | 215 | 326 | |
337 | 314 | 500 | 555 | 665 | 656 | 448 | 171 | 174 | 291 | |
304 | 280 | 475 | 533 | 649 | 639 | 436 | 130 | 132 | 256 | |
271 | 246 | 451 | 511 | 632 | 622 | 424 | 89 | 91 | 221 | |
238 | 211 | 426 | 490 | 616 | 605 | 411 | 48 | 50 | 185 | |
205 | 178 | 401 | 468 | 600 | 587 | 399 | 150 | |||
171 | 144 | 377 | 446 | 583 | 570 | 387 | 115 | |||
139 | 109 | 352 | 424 | 568 | 553 | 374 | 80 | |||
106 | 75 | 327 | 402 | 550 | 536 | 362 | 44 | |||
73 | 40 | 302 | 380 | 534 | 519 | 350 | ||||
40 | 278 | 358 | 518 | 502 | 338 | |||||
253 | 336 | 500 | 486 | 326 | ||||||
228 | 314 | 483 | 469 | 313 | ||||||
204 | 292 | 465 | 452 | 301 | ||||||
179 | 270 | 449 | 435 | 289 | ||||||
154 | 248 | 433 | 418 | 276 | ||||||
130 | 226 | 416 | 400 | 264 | ||||||
105 | 204 | 400 | 383 | 252 | ||||||
81 | 182 | 383 | 366 | 240 | ||||||
56 | 160 | 367 | 349 | 228 | ||||||
32 | 139 | 351 | 332 | 215 | ||||||
117 | 334 | 315 | 203 | |||||||
95 | 318 | 298 | 191 | |||||||
73 | 302 | 280 | 178 | |||||||
51 | 285 | 262 | 166 | |||||||
29 | 269 | 246 | 154 | |||||||
252 | 229 | 142 | ||||||||
236 | 212 | 130 | ||||||||
220 | 195 | 117 | ||||||||
203 | 178 | 105 | ||||||||
187 | 160 | 93 | ||||||||
171 | 143 | 80 | ||||||||
154 | 126 | 68 | ||||||||
137 | 109 | 56 | ||||||||
122 | 92 | 44 | ||||||||
105 | 74 | 31 | ||||||||
89 | 57 | 19 | ||||||||
72 | 40 | |||||||||
56 | 23 | |||||||||
40 | ||||||||||
Öppningsarea

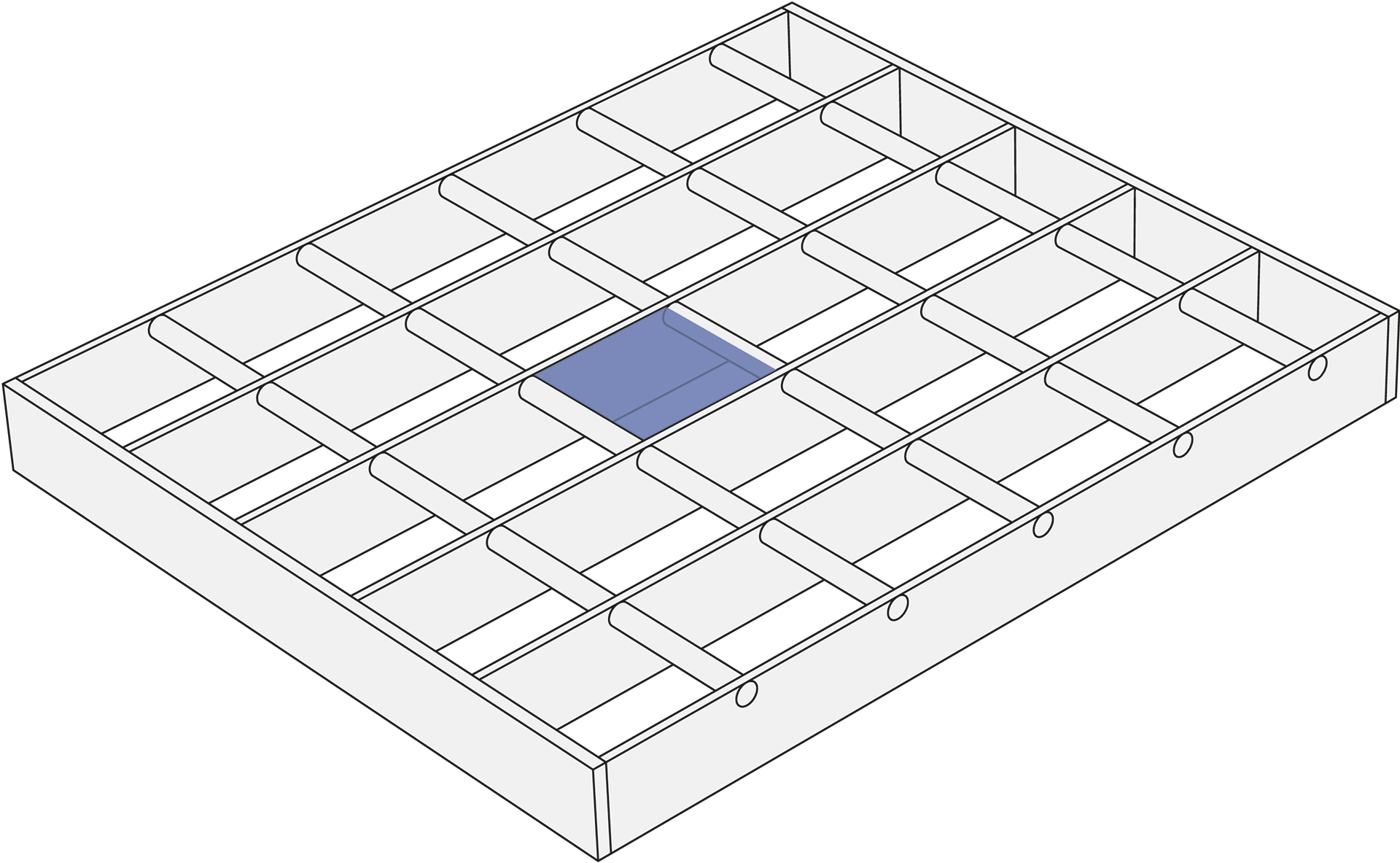

Med öppningsarea menar vi det fria måttet som finns i gallerdurken. En uppgift som ofta förekommer vid frågeställningar gällande ljusgenomsläpp.
Benämning | Maskvidd | Bärstål dim. | Stödstål dim. | Öppningsarea % |
---|---|---|---|---|
B9 | 12 x 100 | 3 | 6,5 | 68,9 |
N4 | 17 x 50 | 2 | 5 | 77,8 |
N4 | 17 x 50 | 3 | 6,5 | 68,7 |
N6 | 17 x 75 | 2 | 4 | 82,6 |
N9 | 16 x 100 | 3 | 5 | 77,3 |
D4 | 22 x 50 | 3 | 6,5 | 73,2 |
D4 | 22 x 50 | 4 | 6,5 | 68,6 |
D4 | 22 x 50 | 5 | 6,5 | 64,0 |
F4 | 25 x 50 | 3 | 6,5 | 74,7 |
F4 | 25 x 50 | 4 | 6,5 | 70,6 |
F4 | 25 x 50 | 5 | 6,5 | 66,5 |
H3 | 34 x 37 | 2 | 4 | 83,2 |
H3 | 34 x 37 | 3 | 4 | 80,2 |
H3 | 33 x 37 | 4 | 6,5 | 70,1 |
H3 | 33 x 37 | 5 | 6,5 | 67,0 |
H4 | 33 x 50 | 2 | 5 | 83,8 |
H4 | 33 x 50 | 3 | 5 | 80,7 |
H4 | 33 x 50 | 4 | 6,5 | 74,6 |
H4 | 33 x 50 | 5 | 6,5 | 71,5 |
H6 | 34 x 75 | 2 | 4 | 88,4 |
H6 | 33 x 75 | 3 | 5 | 83,7 |
H9 | 33 x 100 | 3 | 6,5 | 84,2 |
H9 | 33 x 100 | 4 | 6,5 | 81,1 |
H9 | 33 x 100 | 5 | 6,5 | 78,0 |
J9 | 41 x 100 | 3 | 6,5 | 86,0 |
J9 | 41 x 100 | 4 | 6,5 | 83,5 |
J9 | 41 x 100 | 5 | 6,5 | 81,0 |
I6 | 66 x 75 | 3 | 5 | 88,2 |
I9 | 100 x 100 | 3 | 6,5 | 90,2 |
Benämning | Maskvidd | Bärstål dim. | Stödstål dim. | Öppningsarea % |
---|---|---|---|---|
N9-T | 16 x 100 | 3 | 5 | 77,3 |
H4-T | 33 x 50 | 2 | 5 | 83,8 |
H4-T | 33 x 50 | 3 | 5 | 80,7 |
H4-T | 33 x 50 | 4 | 6,5 | 74,6 |
H4-T | 33 x 50 | 5 | 6,5 | 71,5 |
F4-T | 25 x 50 | 3 | 6,5 | 74,7 |
F4-T | 25 x 50 | 4 | 6,5 | 70,6 |
F4-T | 25 x 50 | 5 | 6,5 | 66,5 |
H9-T | 33 x 100 | 3 | 6,5 | 84,2 |
H9-T | 33 x 100 | 4 | 6,5 | 81,1 |
H9-T | 33 x 100 | 5 | 6,5 | 78,0 |
J9-T | 41 x 100 | 3 | 6,5 | 86,0 |
J9-T | 41 x 100 | 4 | 6,5 | 83,5 |
J9-T | 41 x 100 | 5 | 6,5 | 81,0 |
HN9-T | 35 x 100 | 3 | 6,5 | 70,8 |
HN9-T | 35 x 100 | 5 | 6,5 | 65,0 |
JN9-T | 41 x 100 | 3 | 6,5 | 69,2 |
JN9-T | 41 x 100 | 5 | 6,5 | 64,2 |
Benämning | Maskvidd | Bärstål dim. | Stödstål dim. | Öppningsarea % |
---|---|---|---|---|
A22x22 | 22 x 22 | 2 | 2 | 82,0 |
A33x11 | 33 x 11 | 2 | 2 | 76,0 |
Toleranser Mått
Längd- & breddmått
Vår produktion utgår ifrån fastställda toleranser gällande längd & breddmått. Toleransen är satt till +0 / -4 mm.
Max.längd på stödstångsändar
Stödstångsändar får ha ett utstick på maximalt 2 mm.
Bärstångsböjning

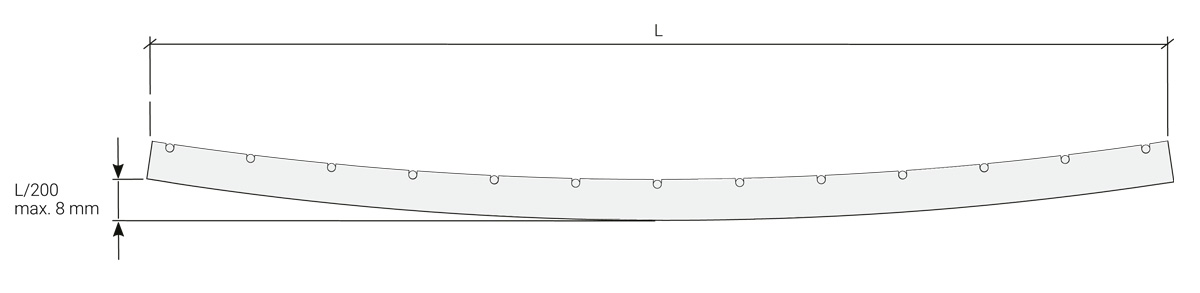

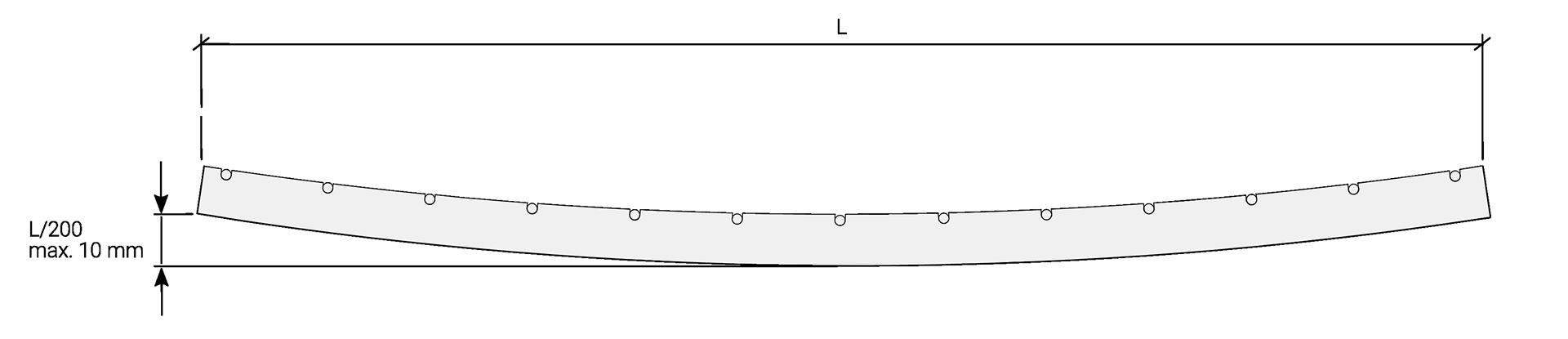

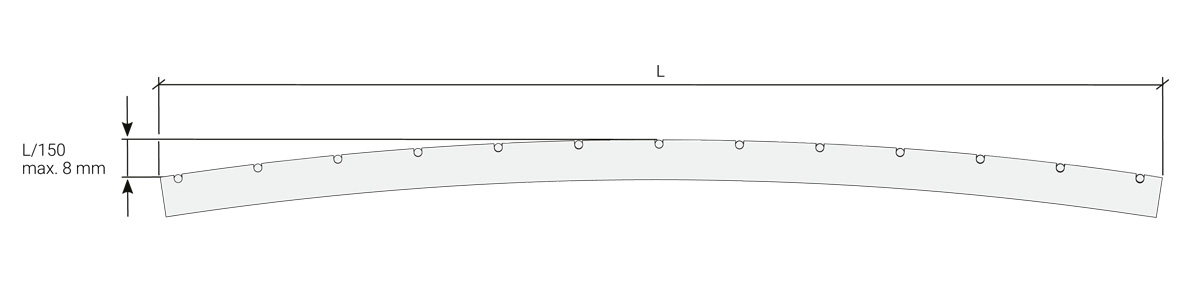

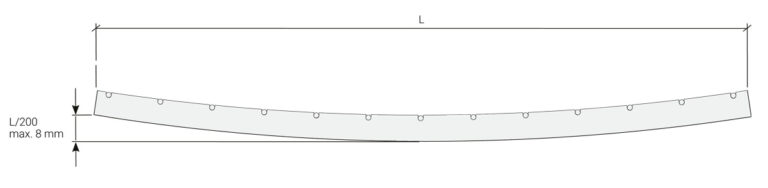

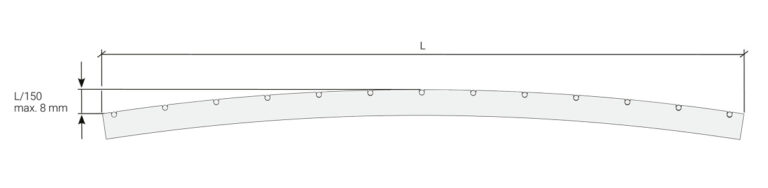

Vid tillverkning av gallerdurk blir produkten naturligt konvex. Maximal bärstångsnedböjning är 1/200 av spännvidden.
Stödstångsdelning

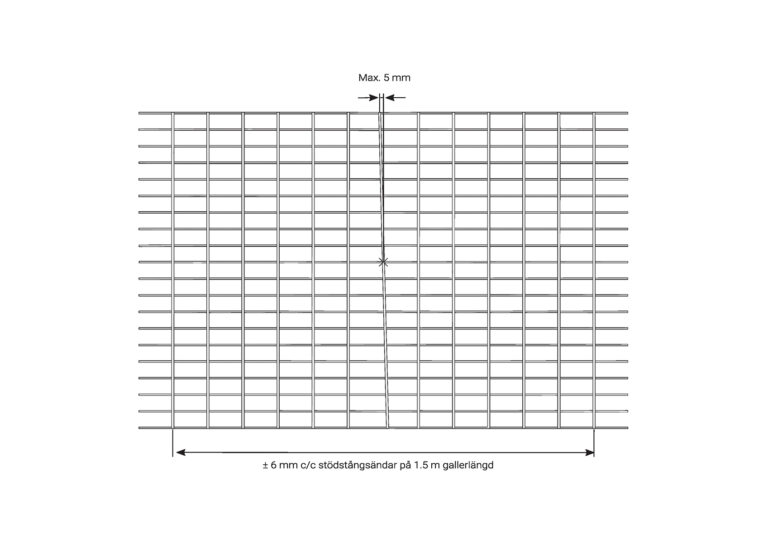

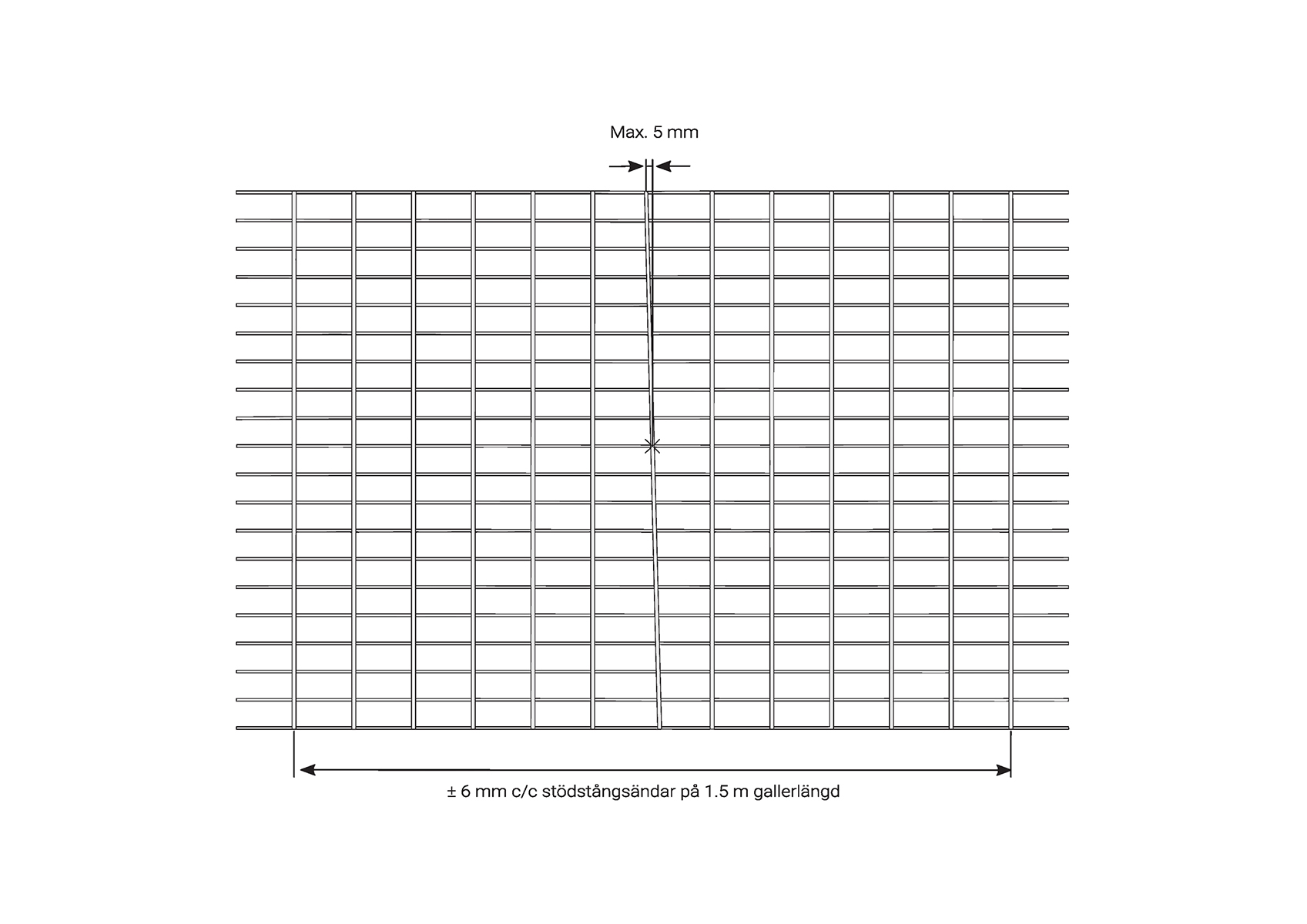

Vår produktion utgår ifrån fastställda toleranser gällande stödstångsdelning. Stödstängernas placering följer given maskvidd med toleranser enligt skiss.
Infästning

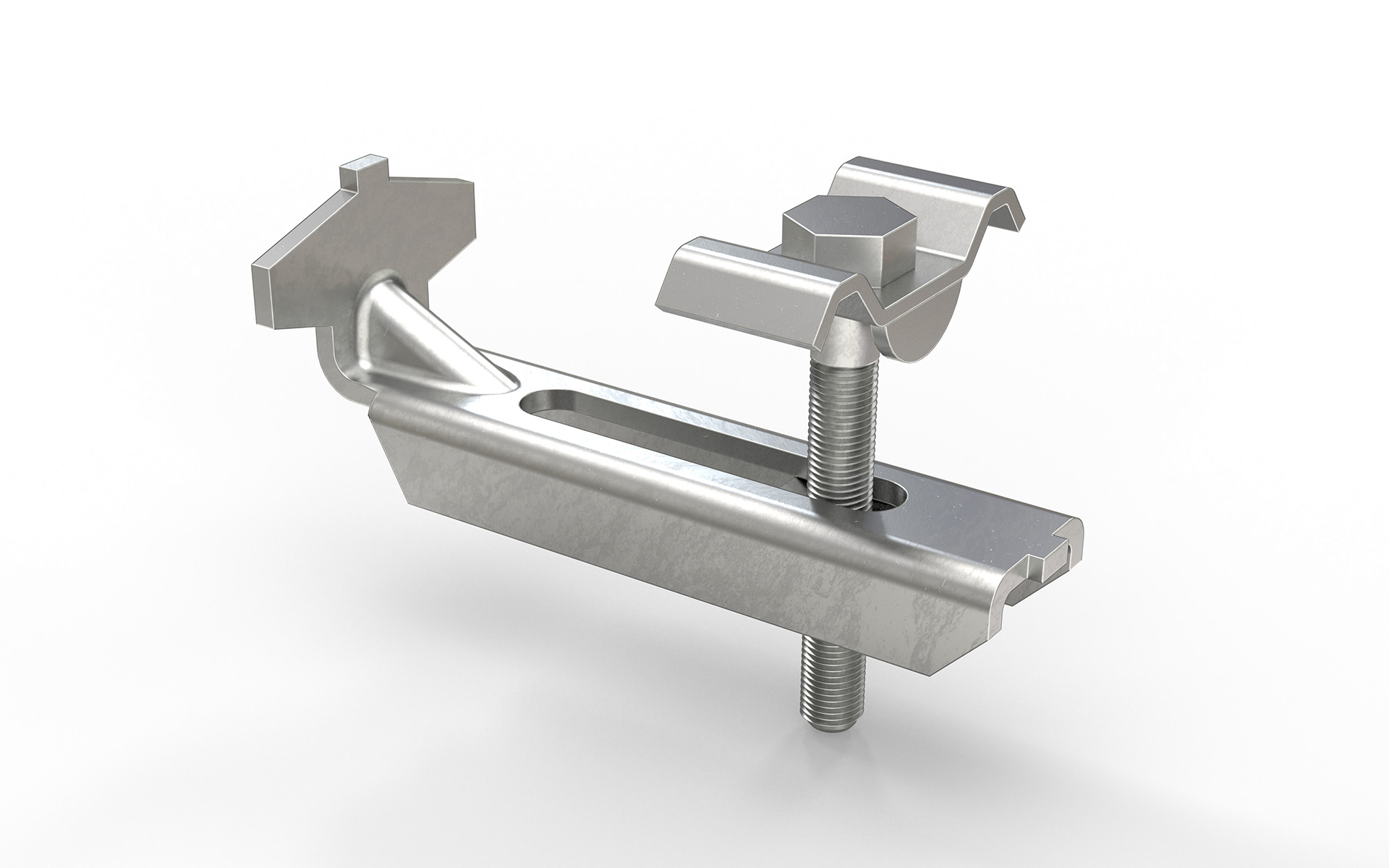

För infästning av gallerdurk erbjuder vi en rad olika fästdetaljer. Dels kompletta fästklammer innehållande överdel, underdel, built och mutter alternativt överdel och fästskruv. Till gallerdurk för tung fordonstrafik erbjuder vi även insvetsade fästöron i botten av gallerdurkens maska.
Uppmärkning

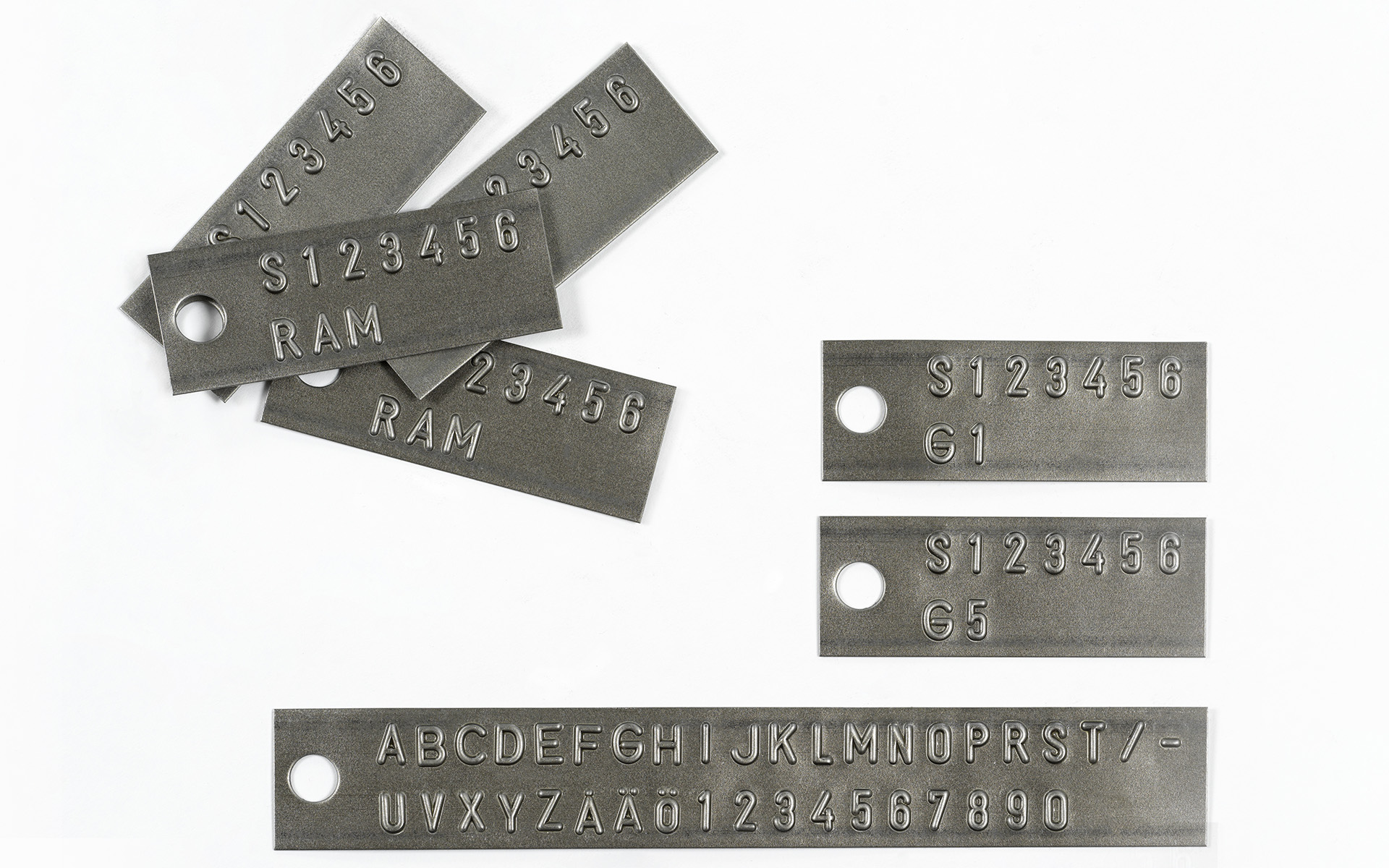

Varje galler kan förses med en rejäl märkbricka med tydliga tecken som hänvisar till utläggningsritningen, vilket gör att montagearbetet underlättas. Används oftast vid lite större projekt.
Film montage ingjutningsramar Z-profil
Belastningstabeller
I våra belastningstabeller finner du förutsättningar för samtliga våra gallerdurkstyper och en rad olika belastningsfall. Beräkningar är gjorda i enlighet med Eurokod. Givna tryckytor samt belastningsvärden finns beskrivna.
Våra belastningstabeller finner du nedan, under Dokumentation.
Vikter gallerdurk
För information om vikter för våra gånggaller, körbara galler samt gallerdurk i helformat, se dokumentation nedan.
Vad ska jag tänka på inför projektering av gallerdurk?
Bestäm om gallerdurken ska definieras för gånggaller eller fordonstrafik. Behövs förhöjt halkskydd? Fundera på vilken maskvidd som passar bästa för det planerade användningsområdet.
Glöm inte att beställa fästdetaljer om gallerdurken ska förankras. Kommer du att behöva ingjutningsramar?
Vi hjälper dig gärna med din projektering för gallerdurk – kontakta oss.
