Utrymningsplattform

UTRYMNINGSPLATTFORM

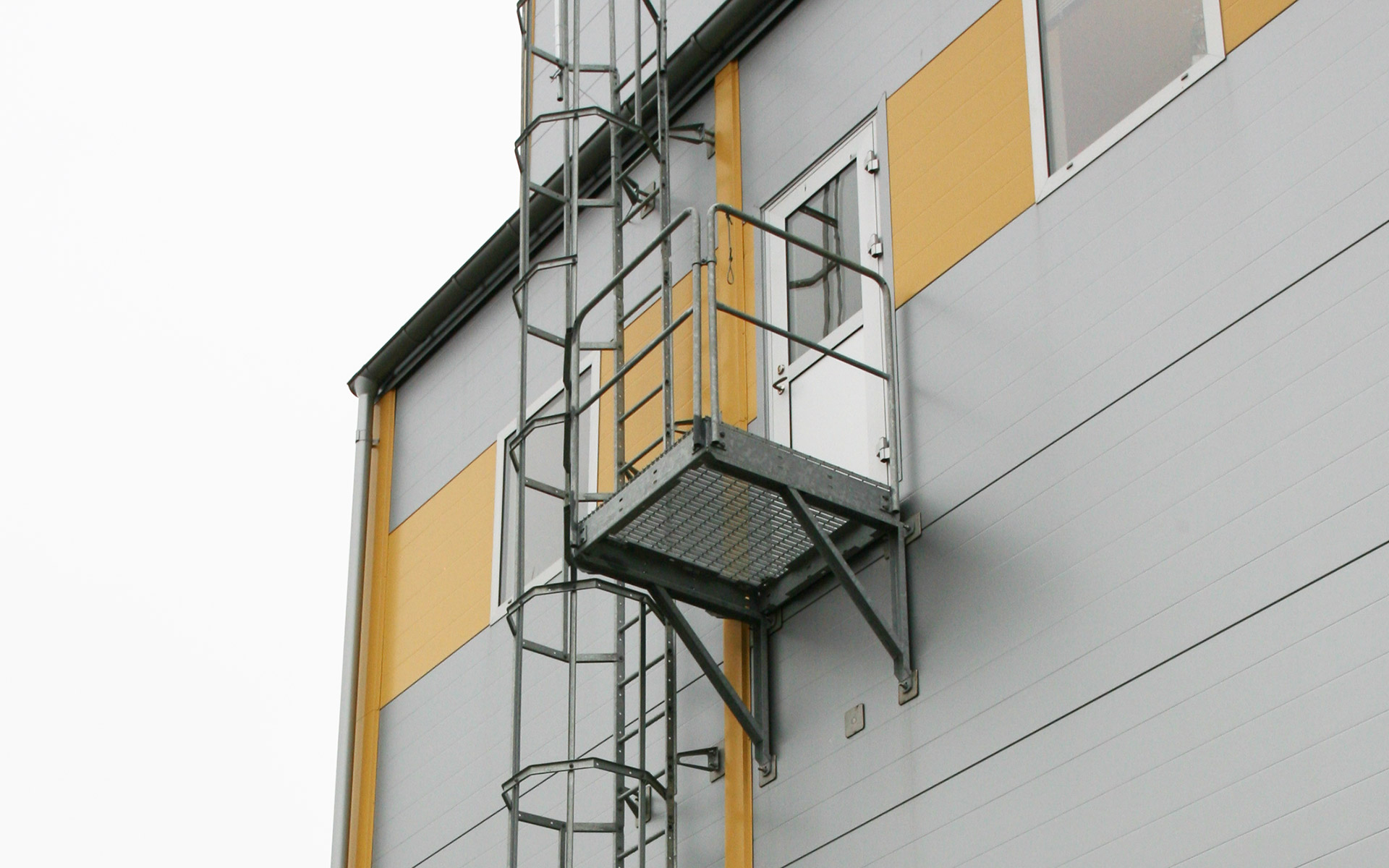

Weland Utrymningsplattform är uppbyggd av moduler. Dessa kan vid behov kopplas till en större plattform. Utrymningsplattformen kombineras med fördel med Weland Fasadstege.

UTRYMNINGS-
PLATTFORM

Weland Utrymningsplattform är uppbyggd av moduler. Dessa kan vid behov kopplas till en större plattform. Utrymningsplattformen kombineras med fördel med Weland Fasadstege.


Vår utrymningsplattform är uppbyggd av moduler. Dessa kan vid behov kopplas ihop till en större plattform. För mer information om produkten vänligen kontakta vårt dotterbolag Weland Stål AB.

Plattform

Plattformen består av ram med modulmått. I denna ram placeras Weland gallerdurk. Som specialtillverkad kan plattformen även förses med golv av t.ex. trä eller durkplåt. Räcken och gallerdurk kan också tillverkas i rostfritt. Även andra mått på beställning. Räcke i standard eller barnsäkert utförande som kan förses med sparklist.

OBS! Gallerdurken behöver inte täcka hela ramen – utan ett ”hål” för uppstigning kan lämnas kvar. Flera moduler kan kopplas ihop.

Benämning Längd x Bredd (mm) Art.nr.
Plattform 1000 x 700 PF1007
Plattform 1500 x 700 PF1507
Plattform 2000 x 700 PF2007
Plattform 1000 x 1000 PF1010
Plattform 1500 x 1000 PF1510
Plattform 2000 x 1000 PF2010

* Monteras med fyra stycken krokar och muttrar per plattform upp till 1000 mm och åtta stycken krokar och muttrar per plattform över 1000 mm.

Benämning Dimension (mm) Art.nr.
J-kroksats (10 st)* M8x48 JK8481
Muttersats (10 st)* M8 MU0801

Räcken

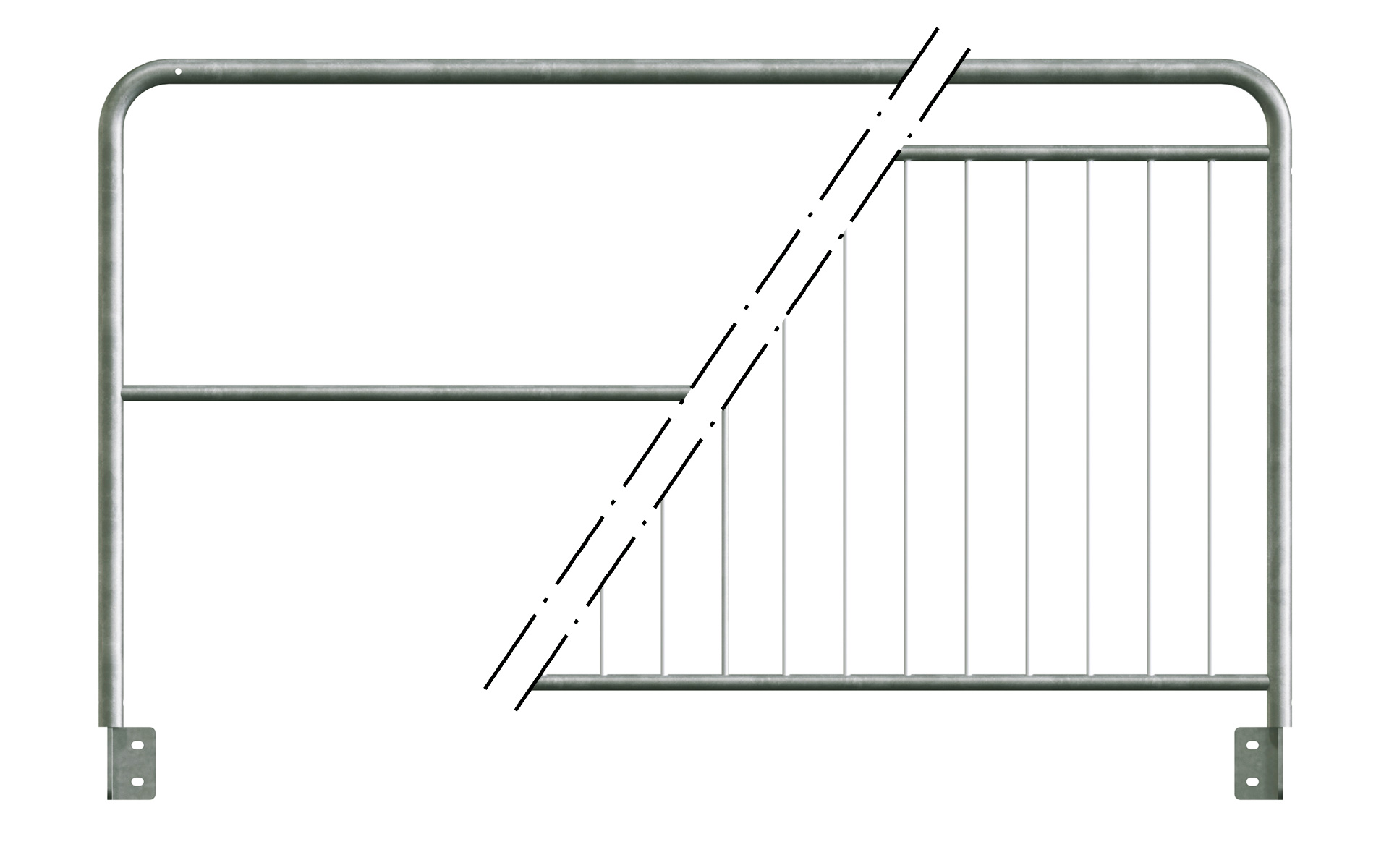

Räcke till fällbar stege tillverkas i två olika modeller, standard och barnsäkert.

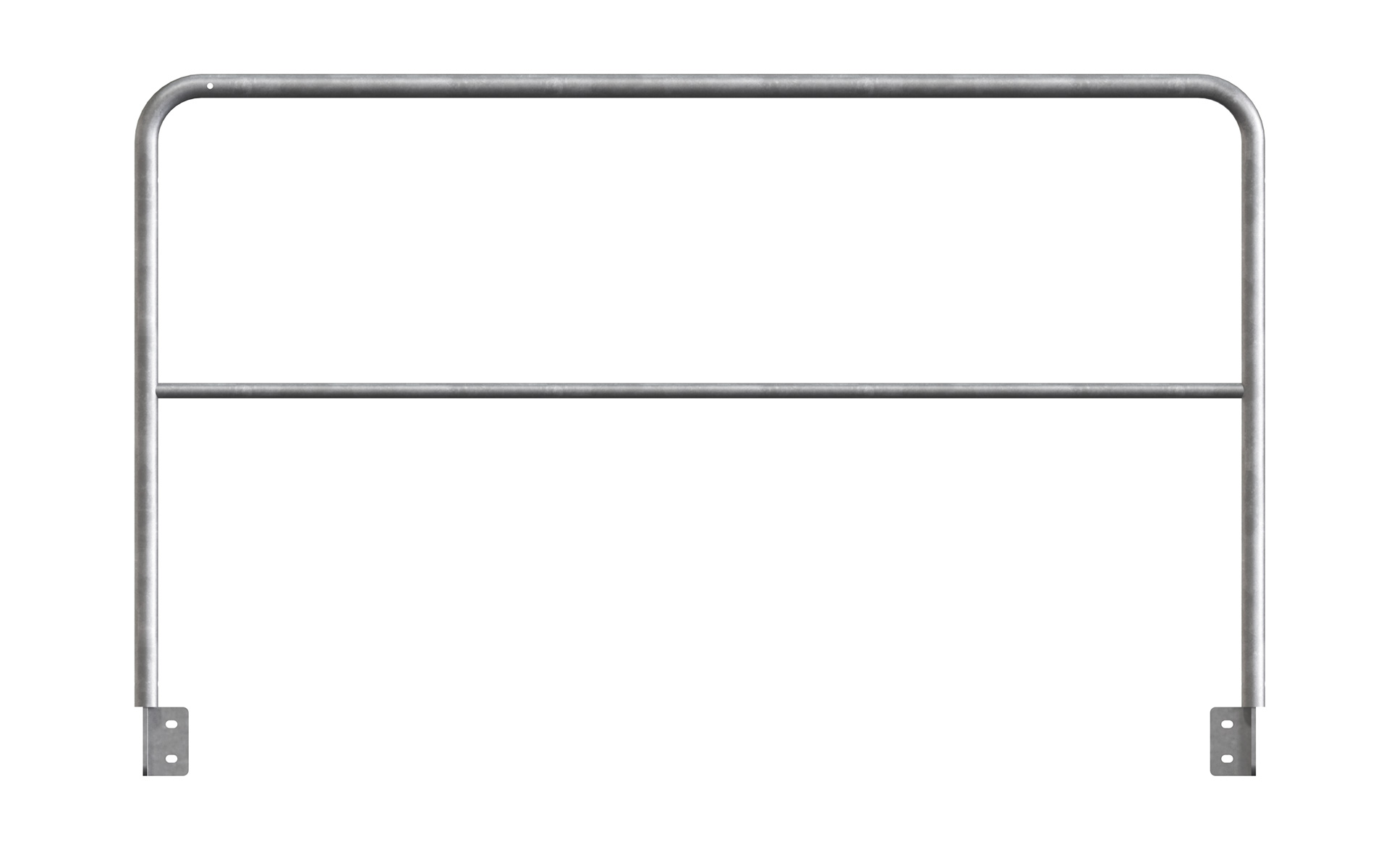

Ej barnsäkert räcke.

Benämning Längd (mm) Art.nr.
Standardräcke 700 UI0742
Standardräcke 1000 UI1042
Standardräcke 1500 UI1542
Standardräcke 2000 UI2042

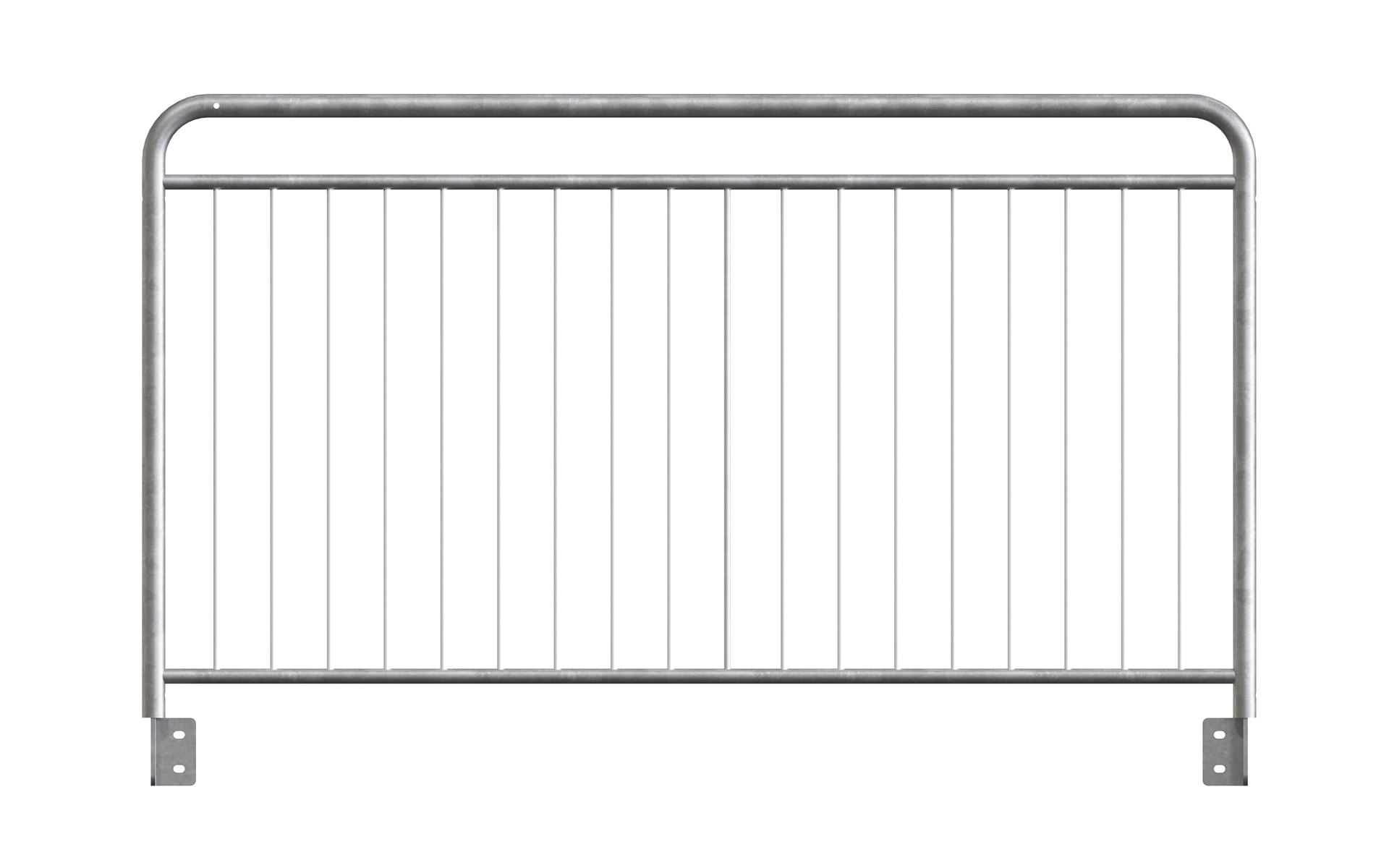

Barnsäkert med maximal öppning 100 mm.

Benämning Längd (mm) Art.nr.
Barnsäkert räcke 700 UB0742
Barnsäkert räcke 1000 UB1042
Barnsäkert räcke 1500 UB1542
Barnsäkert räcke 2000 UB2042

* Monteras med sex stycken bultar och muttrar samt två stycken låsbrickor per räcke.

Benämning Art.nr.

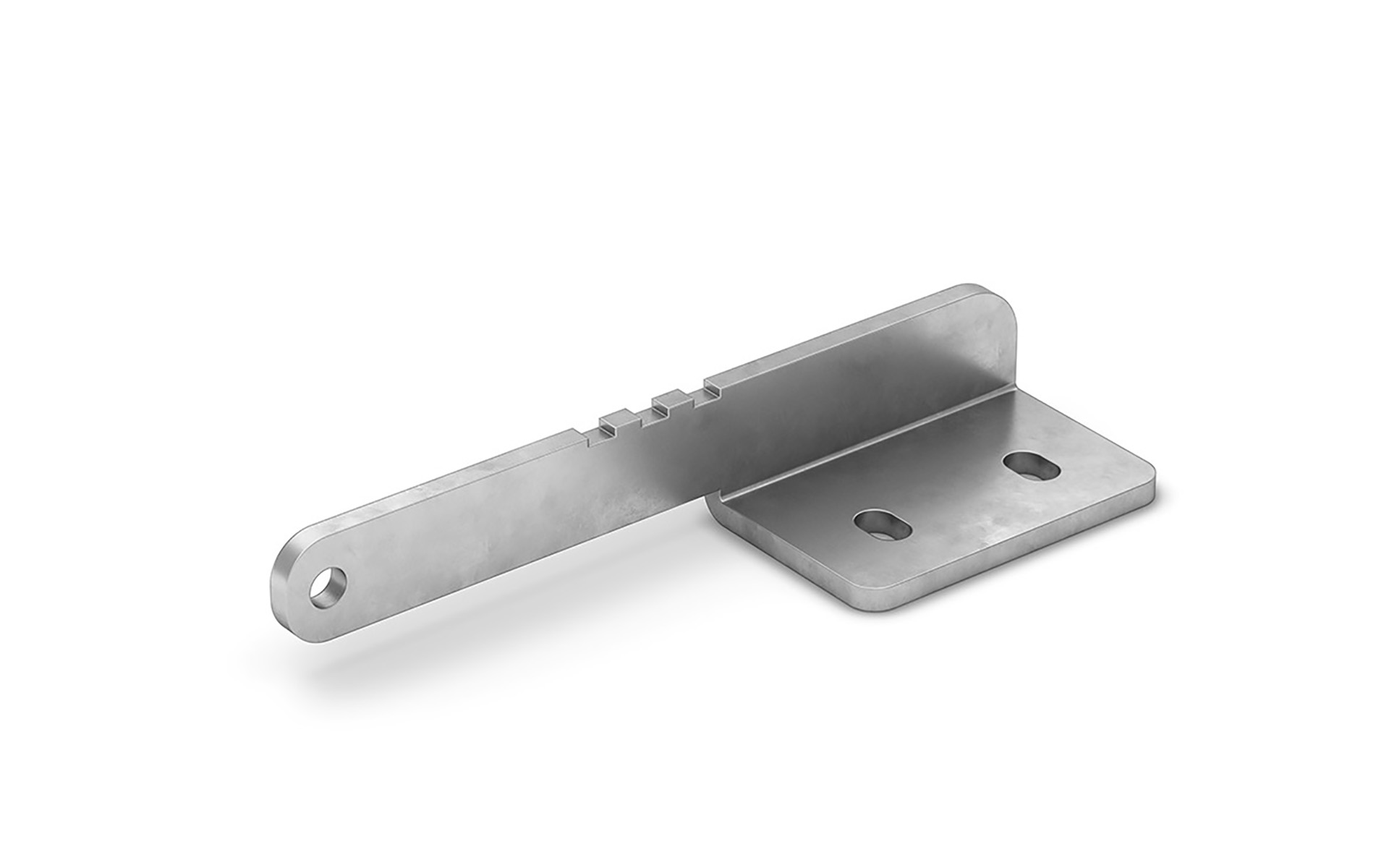

Sidofäste, höger UV1002
Sidofäste, vänster UV1001
Bultsats M10x20 (10 st.)* BU1201
Muttersats M10 (10 st.)* MU1001
Låsbricka M10 (10 st.)* UL4201

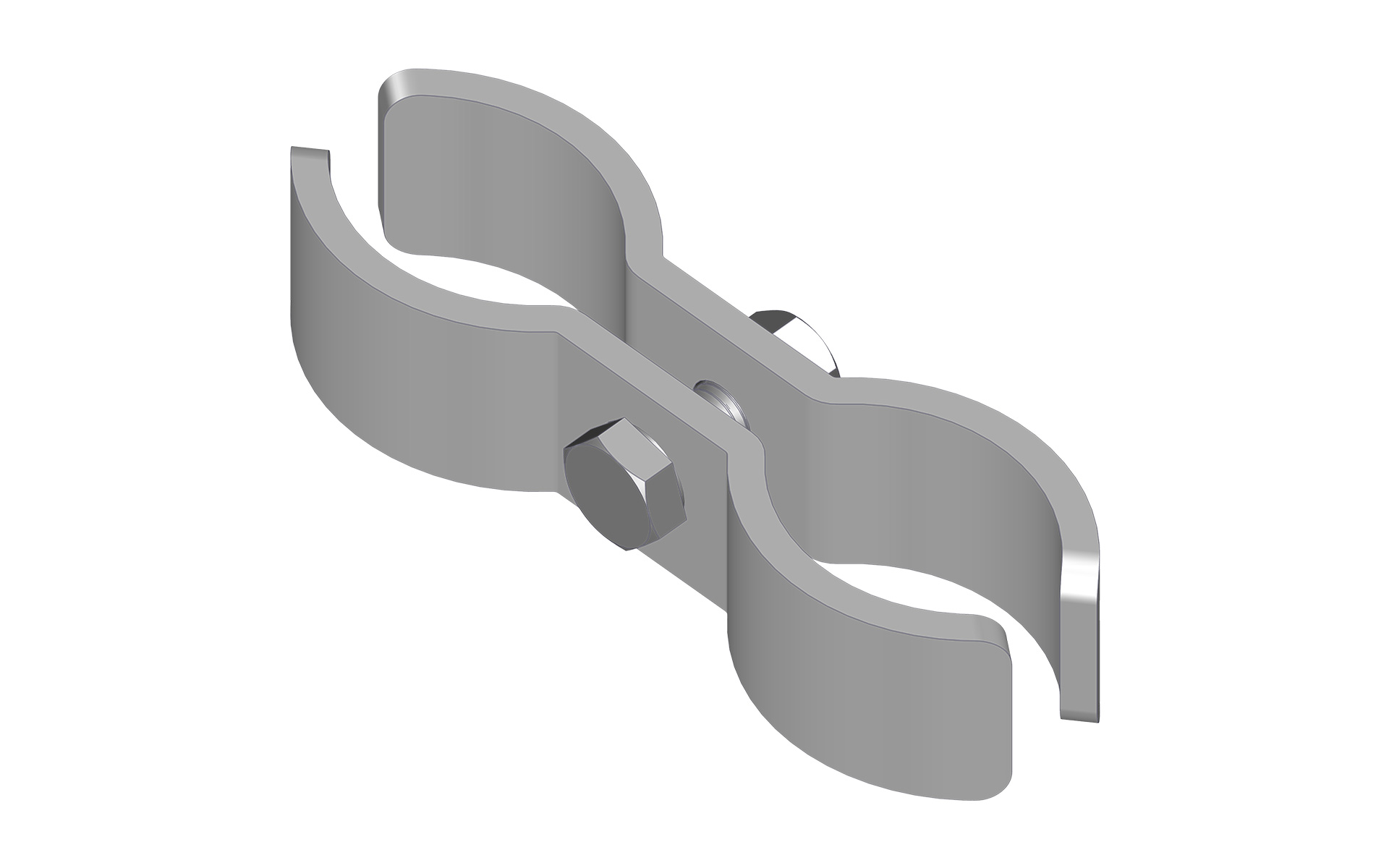

Hörnkoppling för sammankoppling och stabilisering av räcke.

Benämning Art.nr.
Måsvingekoppling MK4200

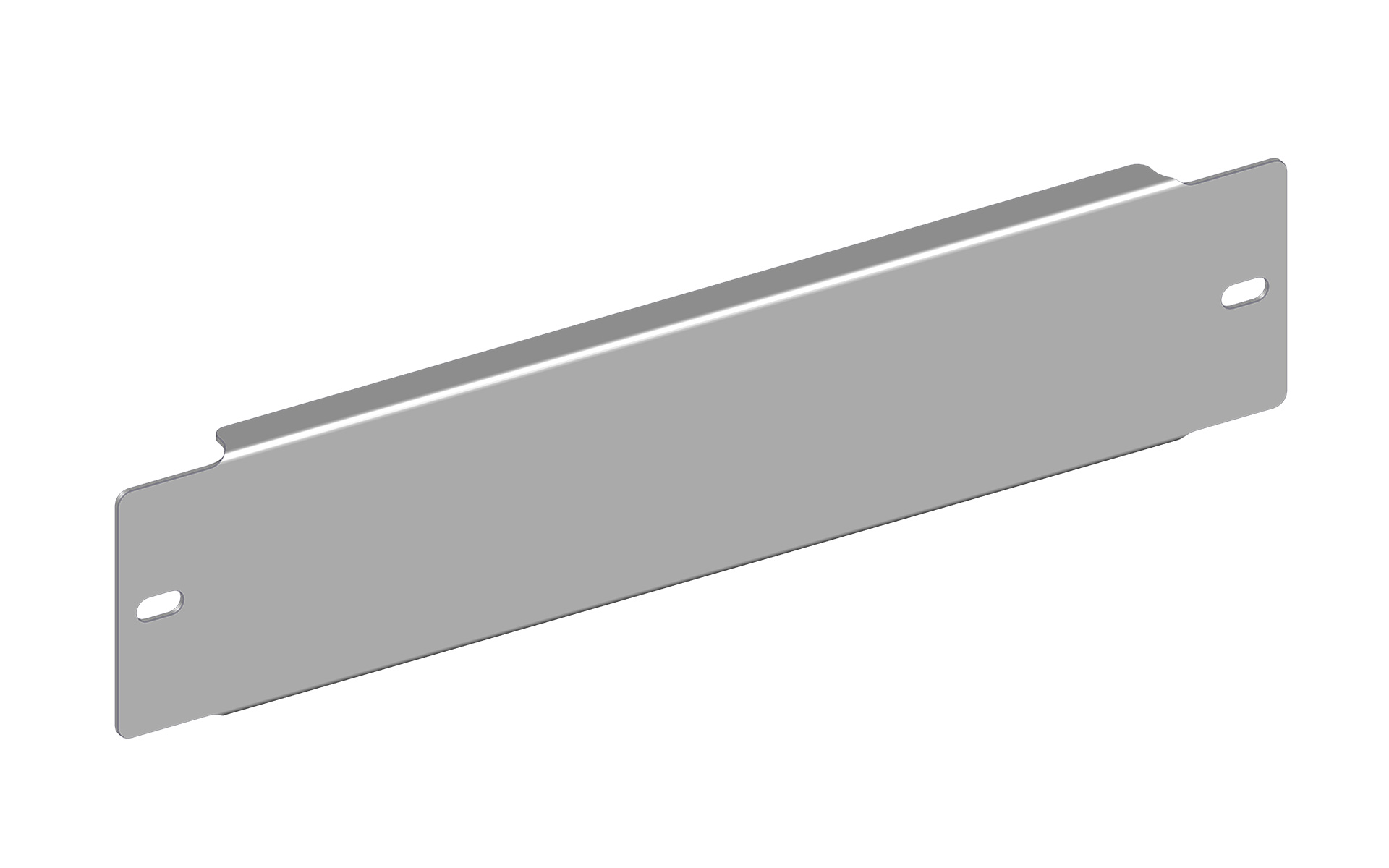

* Monteras med två stycken självborrande staps per sparklist.

Benämning Längd (mm) Art.nr.
Sparklist 700 SL0710
Sparklist 1000 SL1010
Sparklist 1500 SL1510
Sparklist 2000 SL2010
Självborrande staps 5,5×22 (10 st.)* SS5221

Konsoler

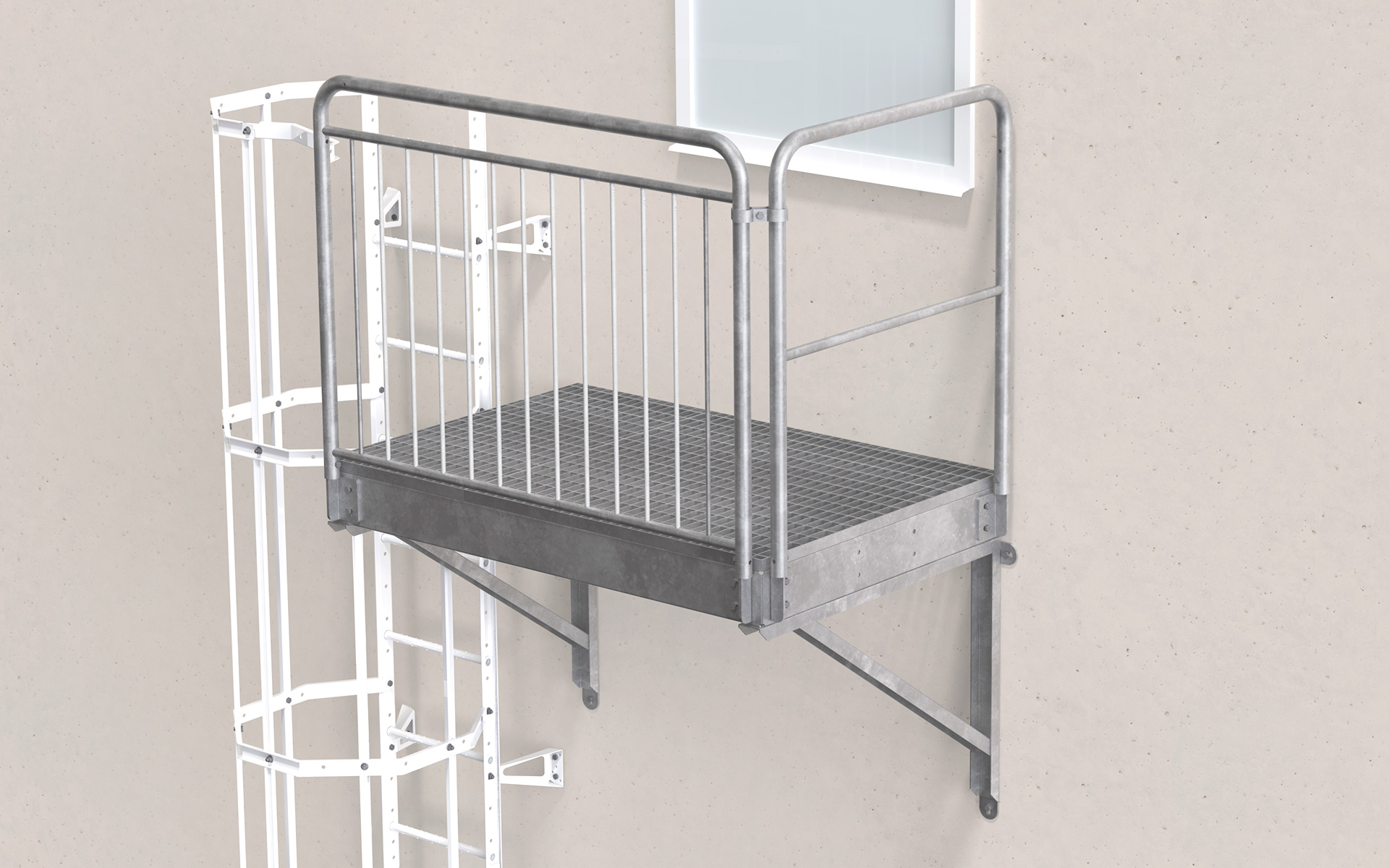

Infästning av plattform görs med hjälp av konsoler. För varje plattform används 2 stycken konsoler.

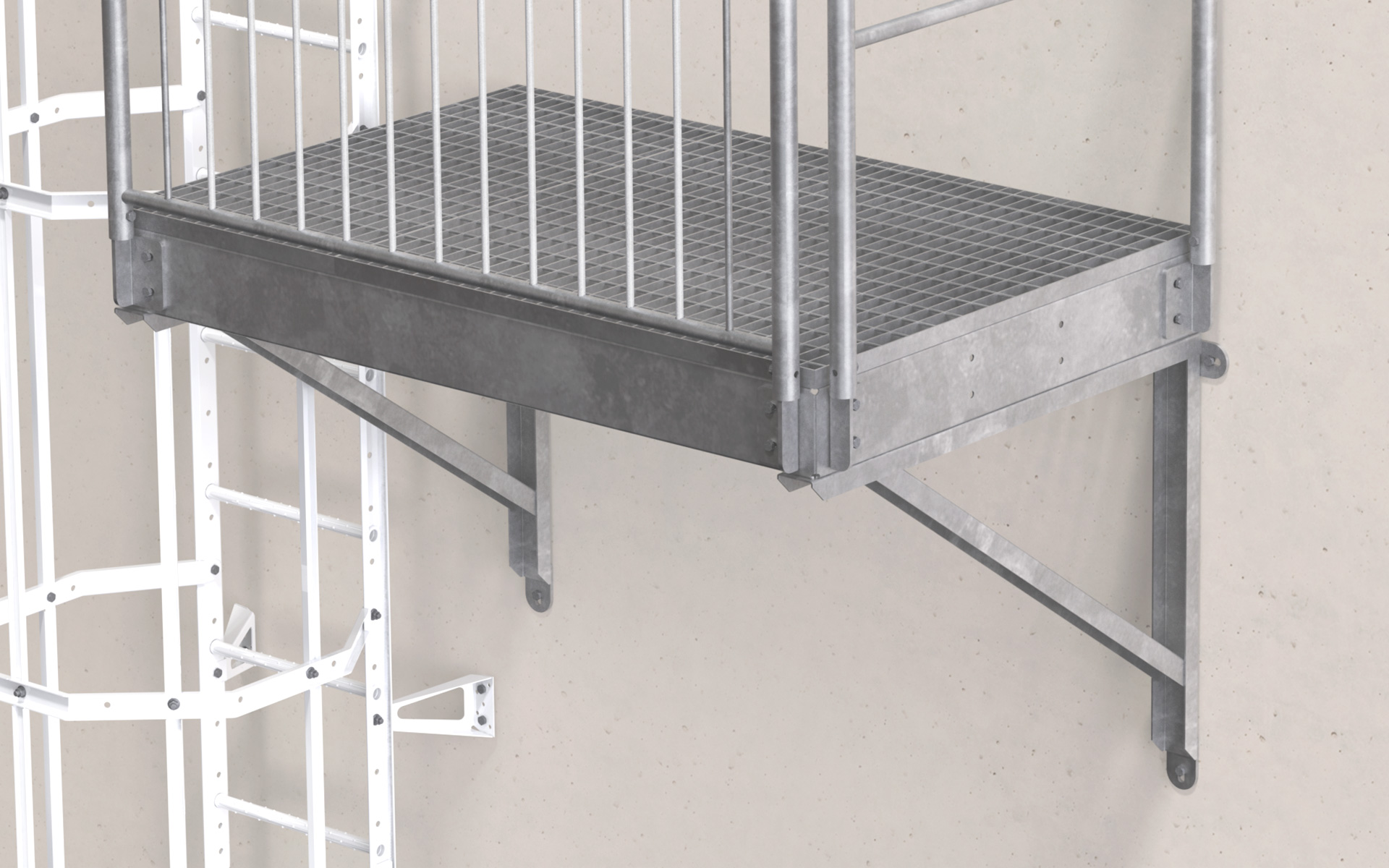

Väggkonsol för infästning till fasad.

Benämning Art.nr.
Väggkonsol för 700 mm bred plattform PK0700
Väggkonsol för 1000 mm bred plattform PK1000

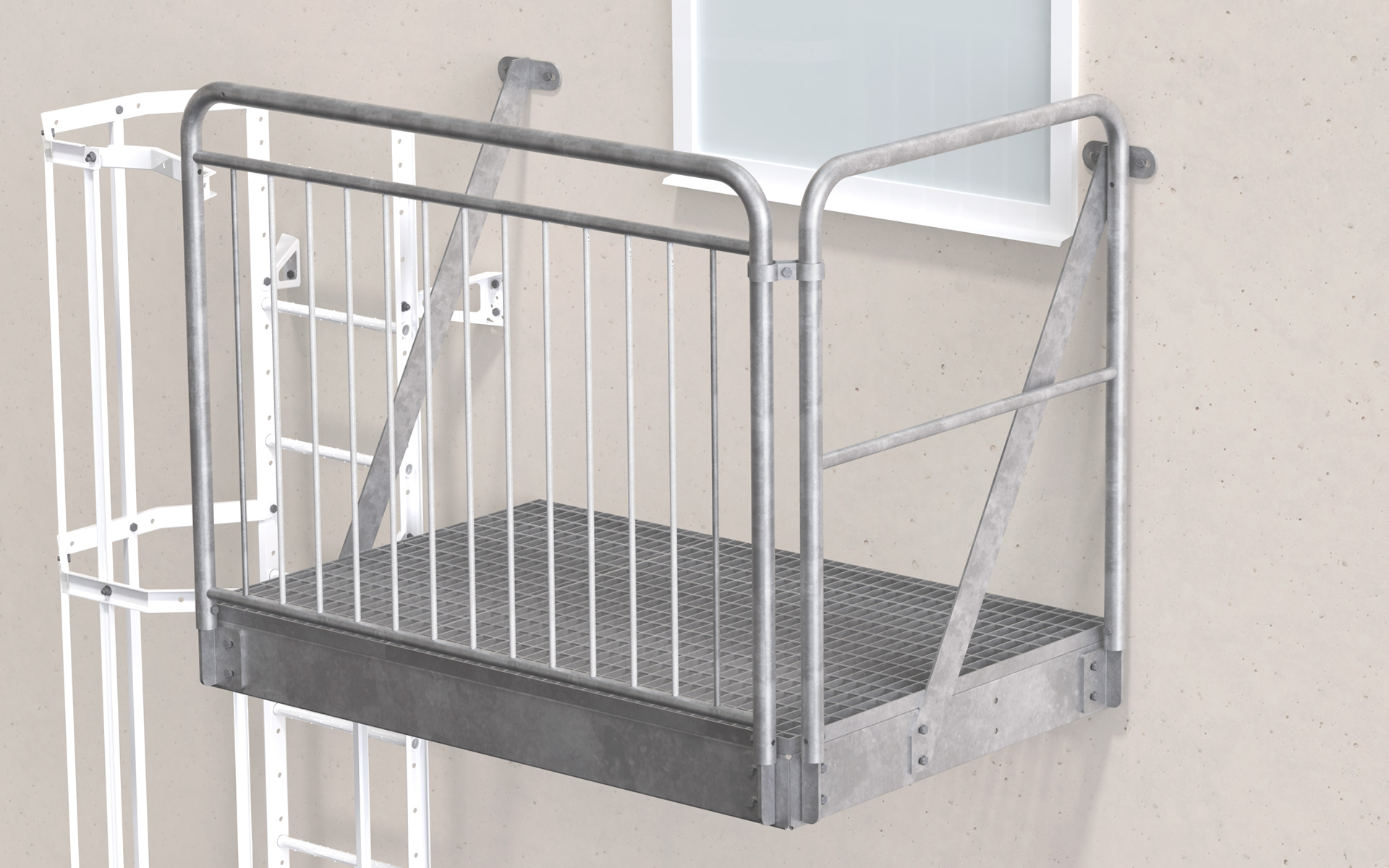

Hängkonsol för infästning till fasad.

Benämning Art.nr.
Hängkonsol (universal) HK0700

* Monteras med två stycken bultar och muttrar per konsol.

Benämning Art.nr.
Bultsats M10x20 (10 st.)* BU1201
Muttersats M10 (10 st.)* MU1001

Dokumentation

  Produkthandbok utg. 7
