SPIRALTRAPPOR PROJEKTERING
Med mångårig erfarenhet hjälper vi er med handledning och råd vid projektering. Vid beställning ritas varje spiraltrappa upp speciellt och ritningen skickas till kunden för godkännande före tillverkning.
Filtrering
Räckesfyllning
Kompletterande information om våra olika räckesfyllningar.
En U-ståndare per steg, fästs till utsidan av trappstegets gavel.

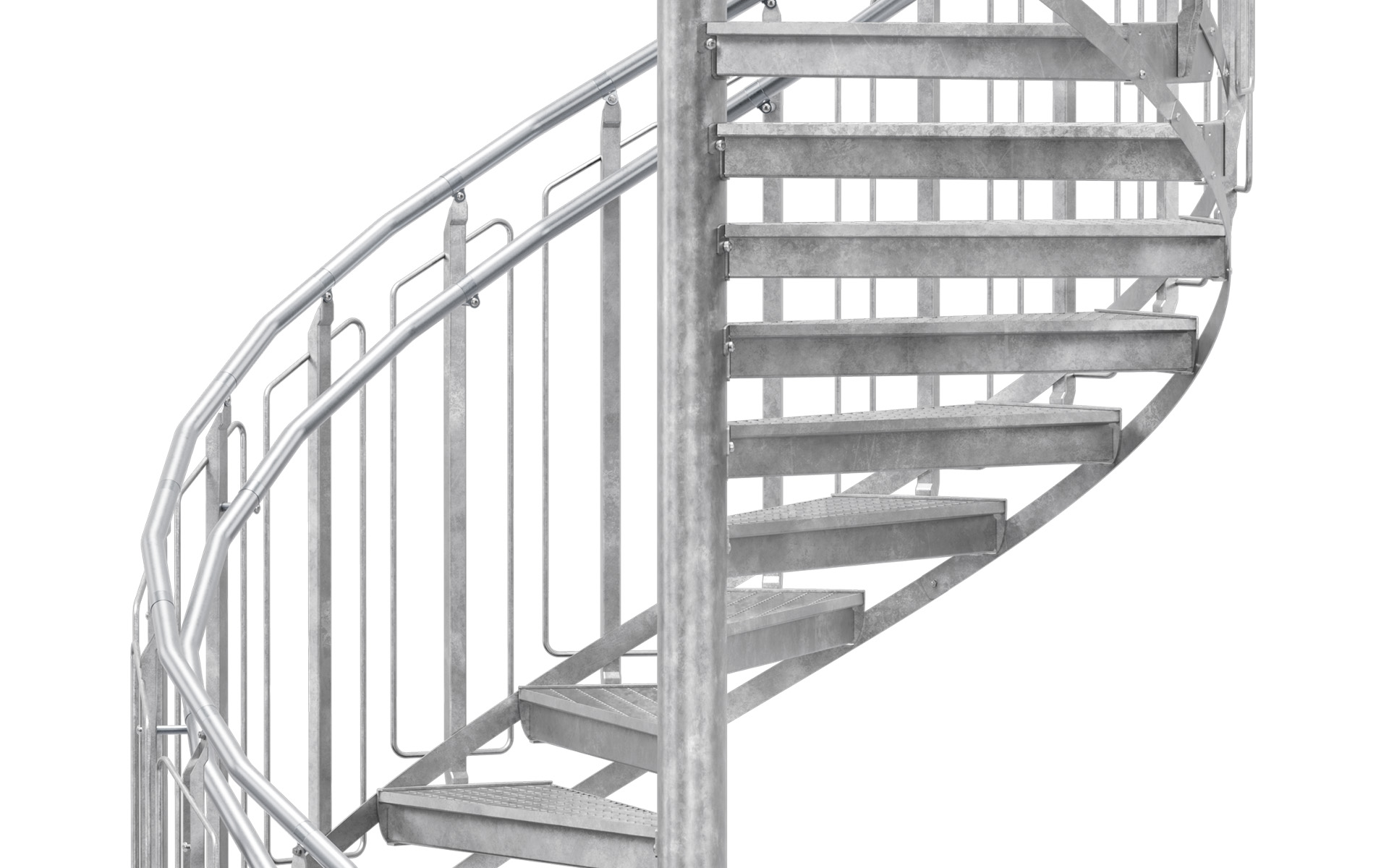

En enklare form av barnsäkert räcke med en bygel svetsad till U-ståndare. Ingen öppning där räcket är större än 100 mm.
Räckesfyllningen består av över- och underliggare av plattstång 25×8 mm. Rundstånger ø11 mm. Max öppning 100 mm.
1-4 st följare av plattstång 50×3 mm. En följare kan med fördel användas på höga industritrappor.

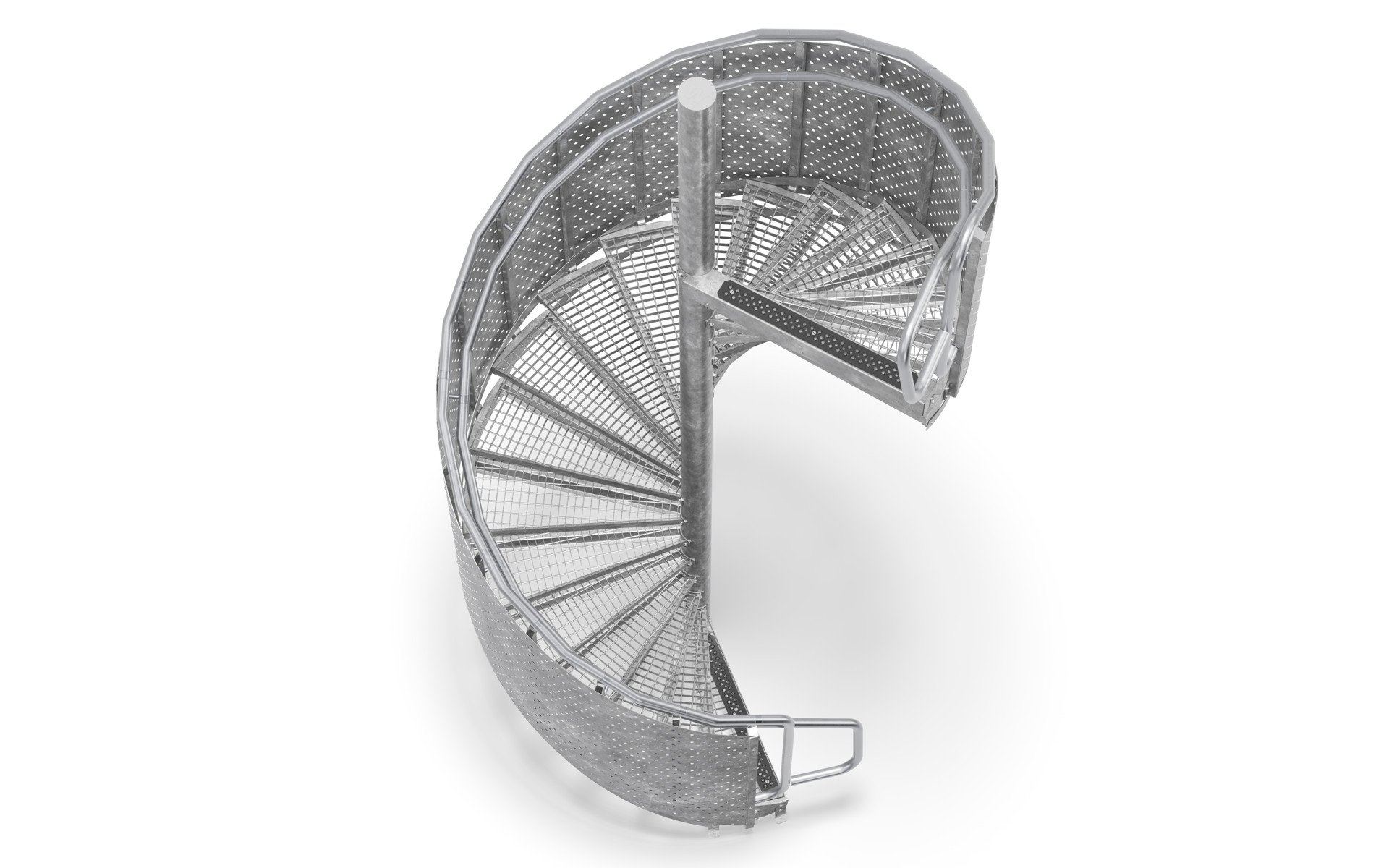

Som standard erbjuder vi en rad olika varianter av hålindelning av perforerad plåt.
Våra vanligaste mönster är:
- ø15, kvadratdelning c/c 40
- 15×15, kvadratdelning c/c 40
- ø20, kvadratdelning c/c 50
- 20×20, kvadratdelning c/c 50
- ø15, triangeldelning c/c 50
- ø20, triangeldelning c/c 60
Även andra varianter kan tillhandahållas.
Krenelerat nät med standard maska 40×40 mm. Även maska 30×30 mm kan erbjudas.
8mm:s härdat lamellglas i kassetter.
Höjd räcke
Räckeshöjden är 1100 mm vid framkant av steg. Extra handledare placeras på valfri höjd innanför ståndarna, t.ex. 900 mm. Räckeshöjden på plan är 1100 mm som standard.
Belastning räcke
Räcket är dimensionerat för att tåla en belastning av 1,0 kN/m handledare.
Barnsäkerhet
Med barnsäkerhet menas att ingen öppning i trappan får vara större än 100 mm upp till 800 mm räckeshöjd.

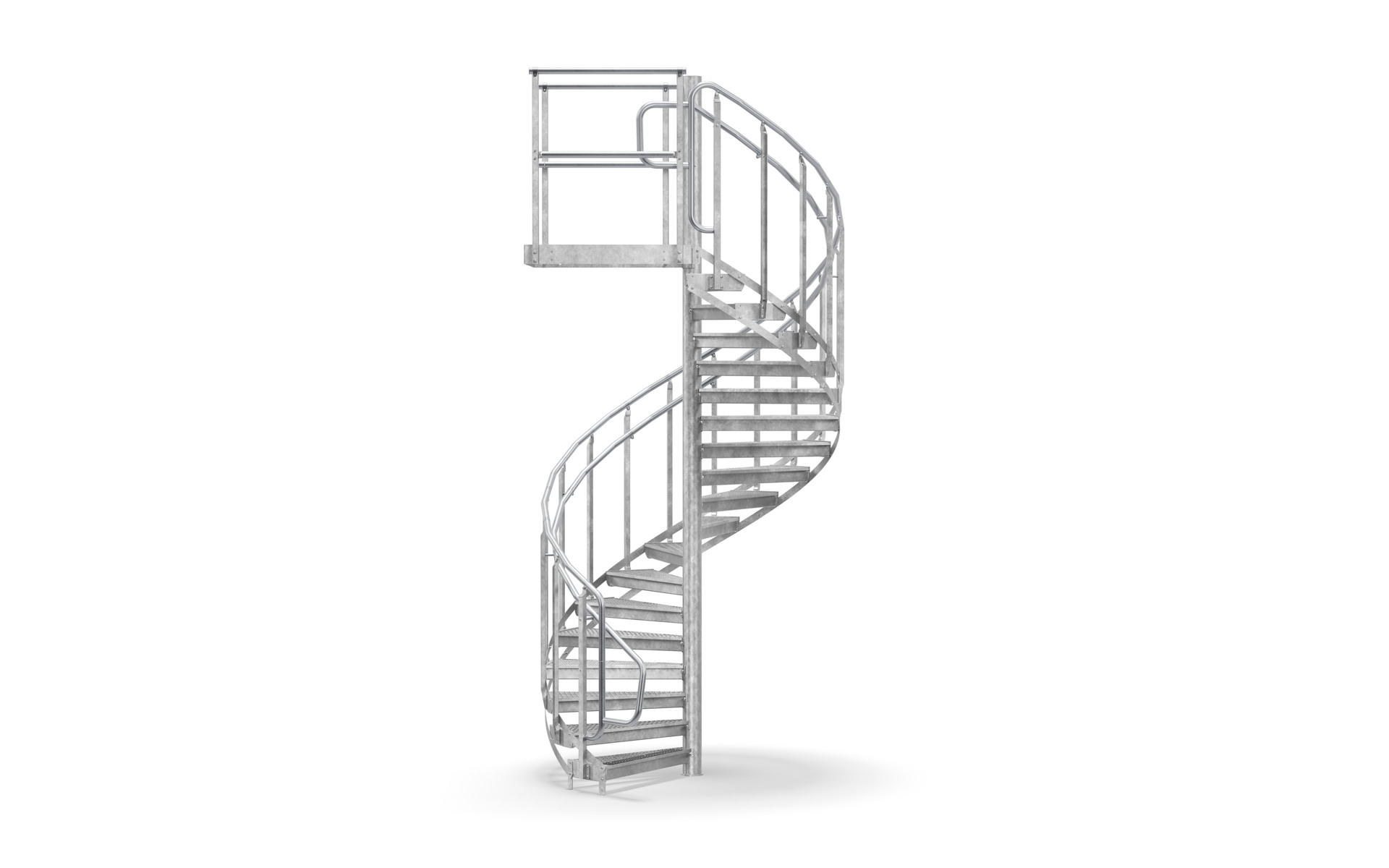

Handledare
Som standard är handledaren i galvaniserat stål enligt ZM310 med dim. ø 42 mm. Vid trähandledare så är handledaren ø 50 mm som standard.
Trappsteg
Kompletterande information om våra olika stegval.
Steg av gallerdurk med maskvidd 33×50 mm. Levereras i varmförzinkat utförande.
I de fall tätare maskvidd önskas så rekommenderas 17 x 75 mm.
Steg av tårmönstrad durkplåt, dvs. tårplåt levereras i varmförzinkat utförande.
Trappsteg av håldurk i varmförzinkat utförande, och ett bra alternativ till gallerdurk om man önskar en tätare yta på stegen. Hålbild ø 10 mm med triangulär delning 30 mm. Hälften av hålen tillverkas uppkragade för bästa skrapverkan.
Trappsteg av gråbetong. Tjocklek 50 mm. Levereras med finborstad stegyta, övriga sidor är slätgjutna. Grovborstad stegyta ifall trappan står utomhus. Betongen vilar på underrede av plåtprofiler.

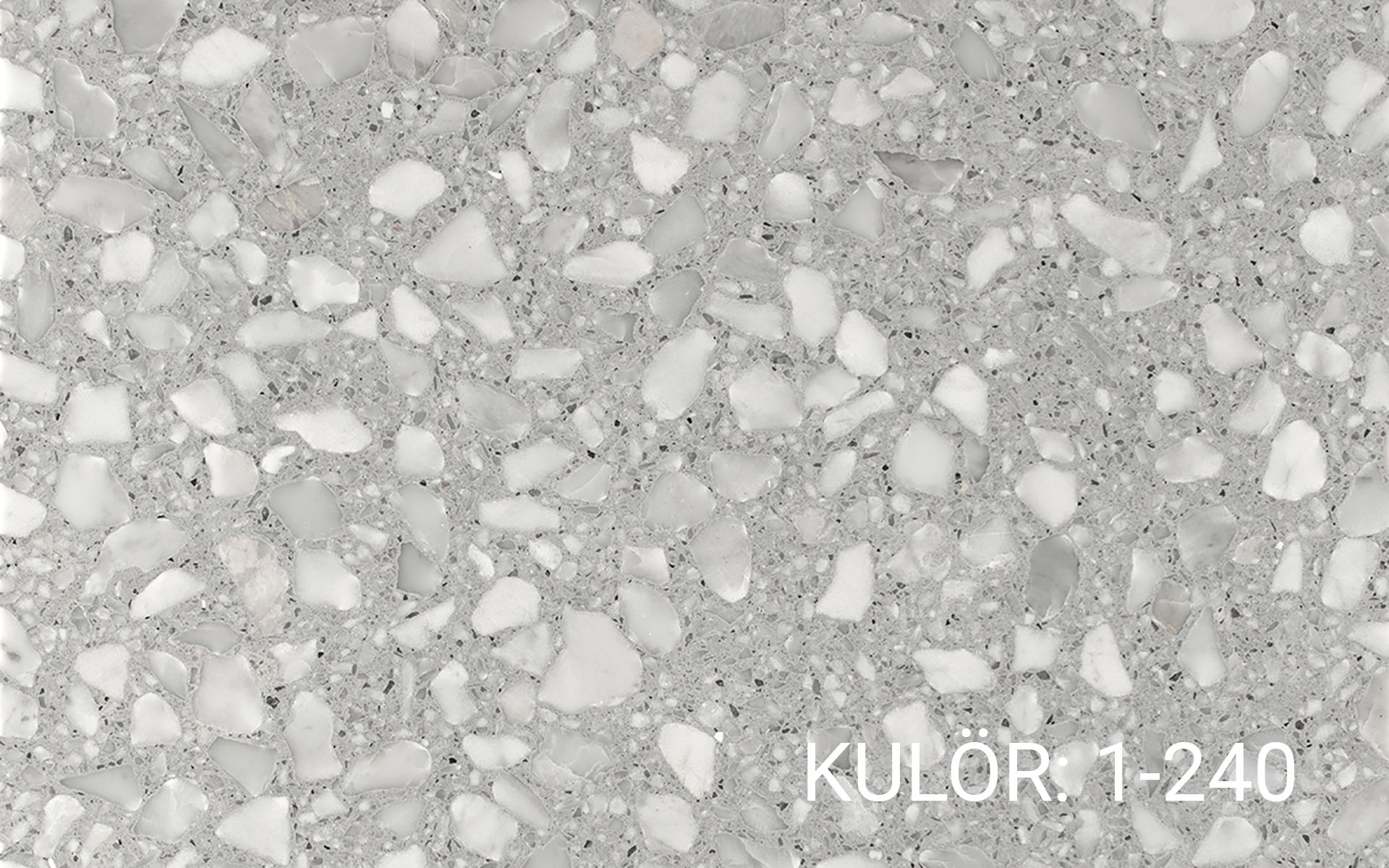

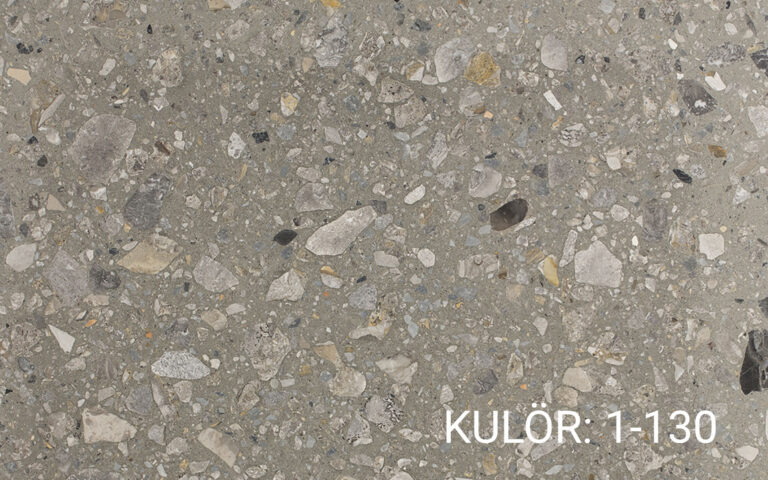

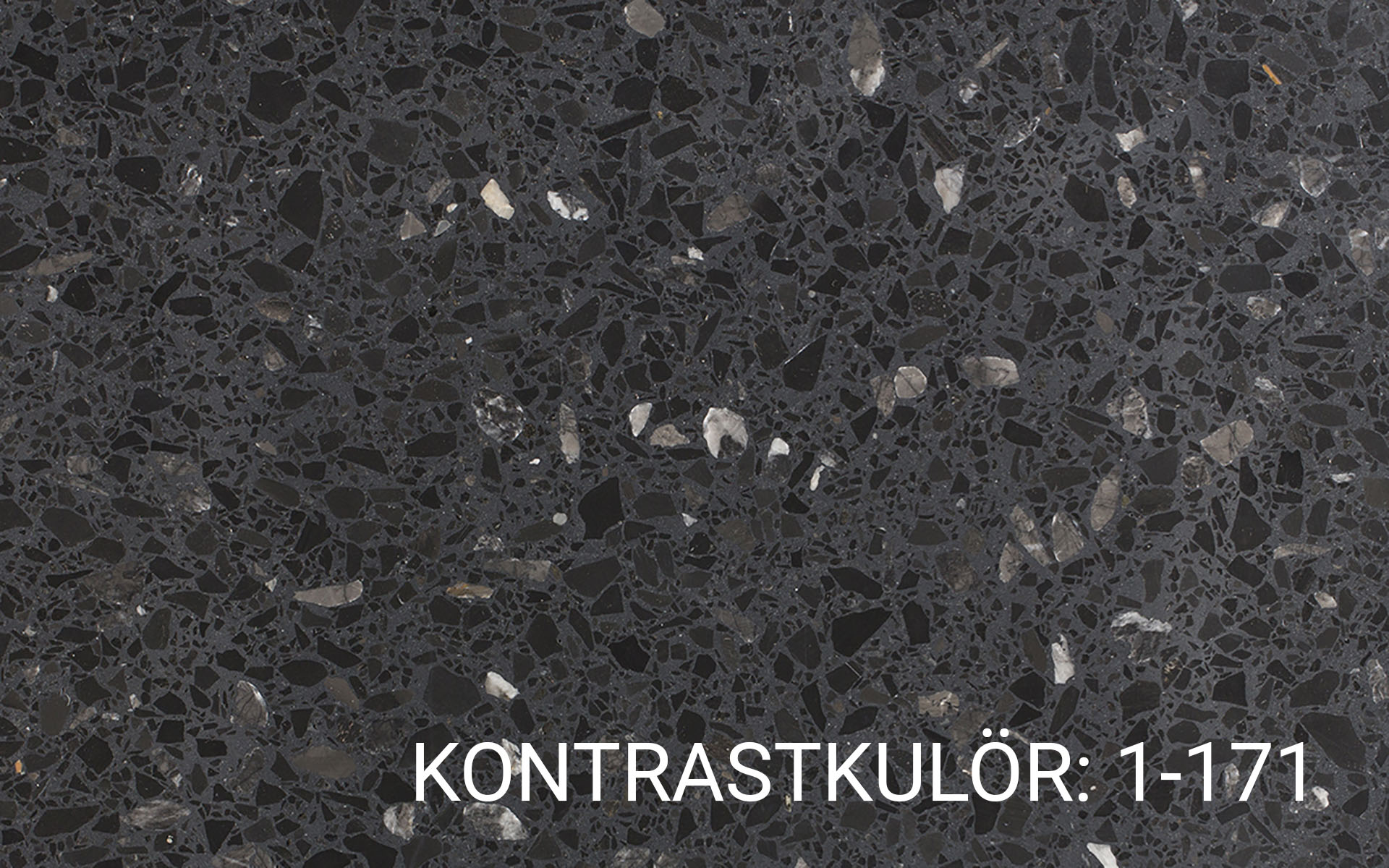

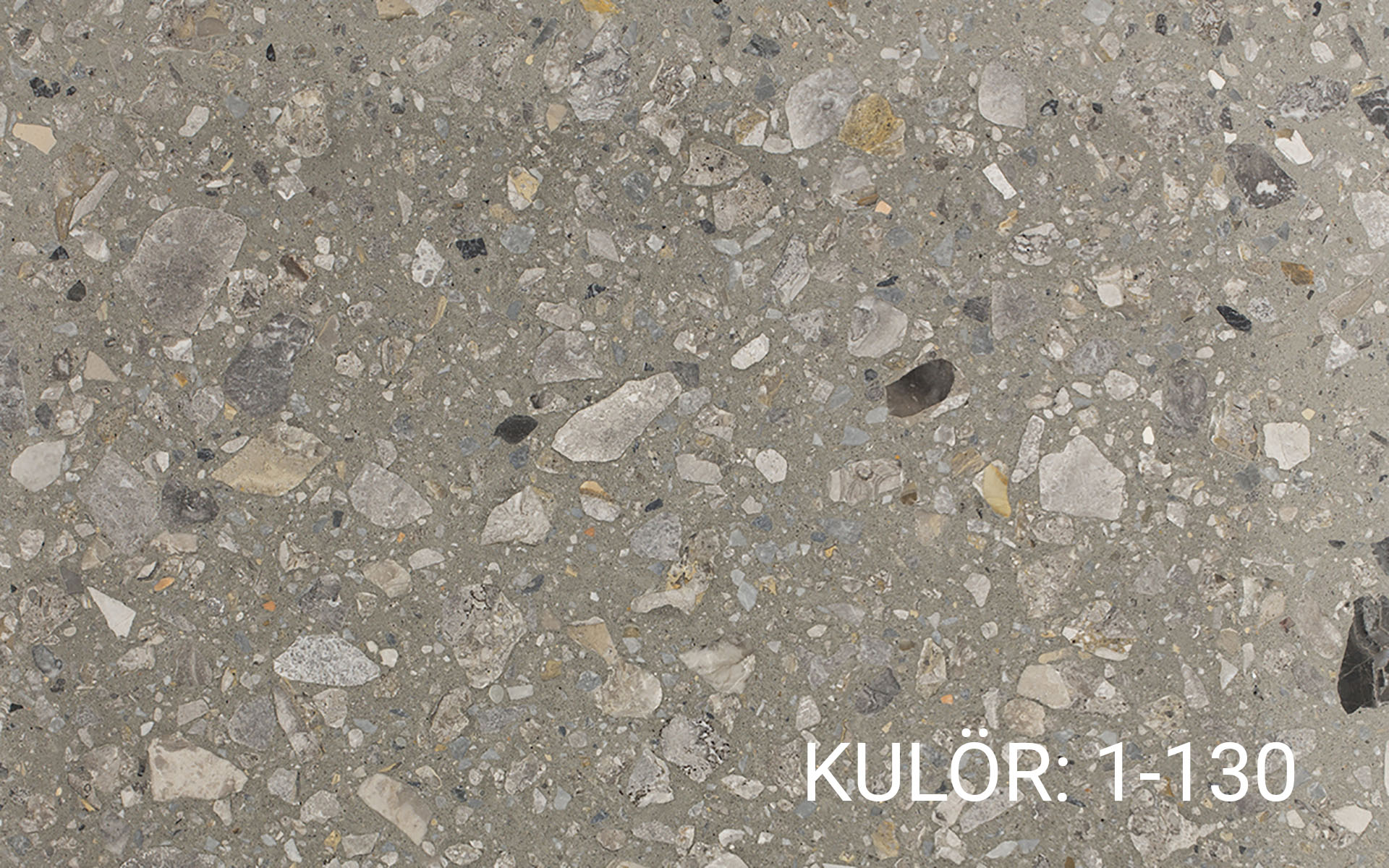

Trappsteg av Terrazzo. Tjocklek 40 mm. Levereras med finslipad matt stegyta. Betongen vilar på underrede av plåt och profiler. Stegtypen lämpar sig inte för utomhusbruk. Standardkulörer STT 1-102, 1-240 och 1-130. Även andra kulörer kan erbjudas som tillval. Kulör 1-171 är en kontrasterande kulör som används vid kontrastmarkeringar.
Trappsteg utformat som en plåtlåda för beläggning av klinkers. Standarddjup på plåtlådan är 27 mm.
För trappsteg som ska beläggs med matta levereras ett plåtsteg anpassat för mattor. Vid mattor som ej kan vikas över framkanten så bör trappnos användas.
Trappsteg av träslag ask med massiv lamellimmad trä, 30 mm. Som standard härdlackerad ytbehandling.
Trappsteg av träslag björk med massiv lamellimmad trä, 30 mm. Som standard härdlackerad ytbehandling.
Trappsteg av träslag bok med massiv lamellimmad trä, 30 mm. Som standard härdlackerad ytbehandling.
Trappsteg av träslag ek med massiv lamellimmad trä, 30 mm. Som standard härdlackerad ytbehandling.
Belastning på steg
Stegen är dimensionerade för en utbredd last av 5,0 kN/m² eller en punktlast av 5,0 kN
Trappradie

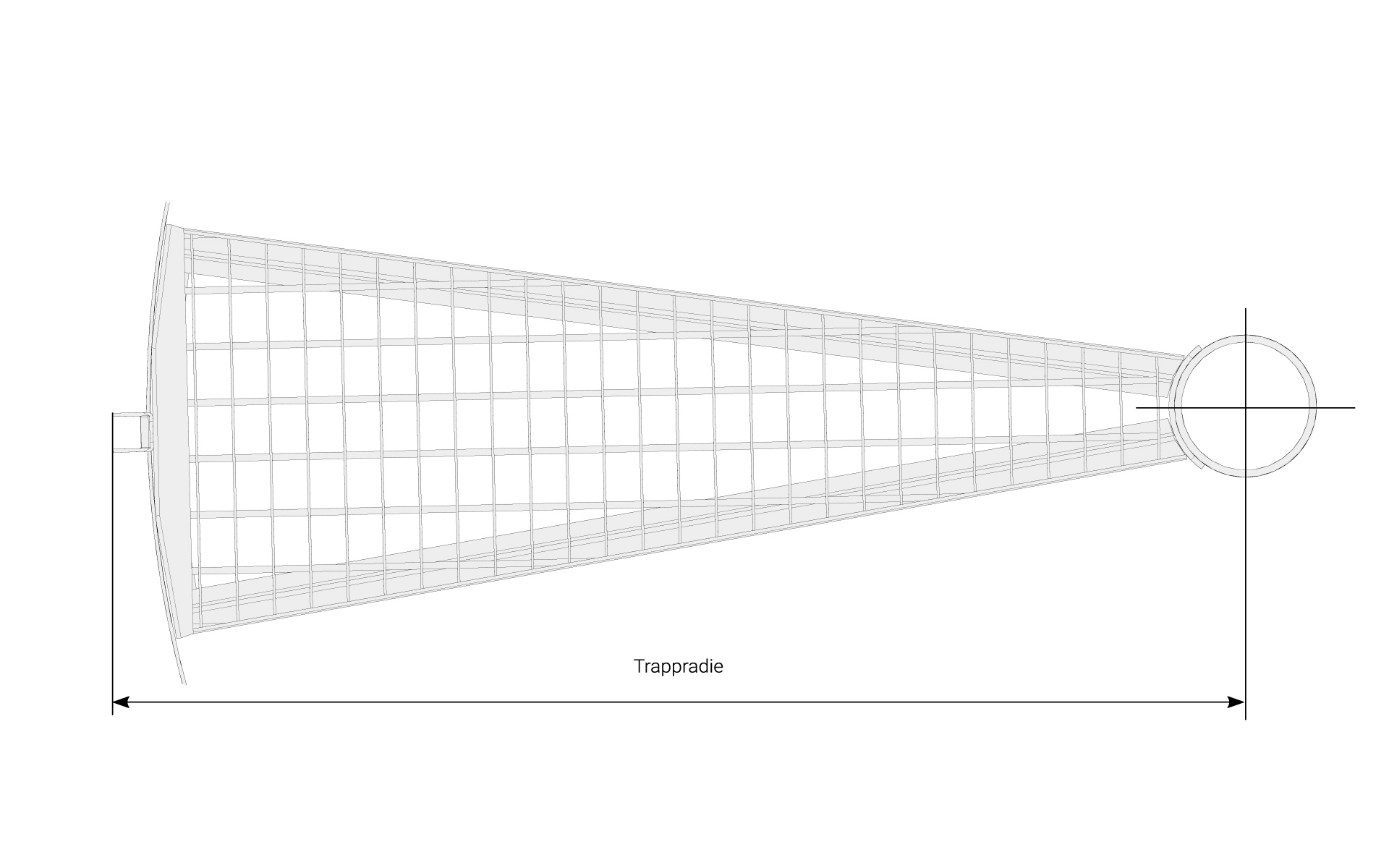

Trappradien är måttet från trappans centrum till ytterkant handledaren. Weland tillverkar spiraltrappor med radie från 600 till 1500 mm. Inom denna intervall finns standardradier på jämna decimeter.

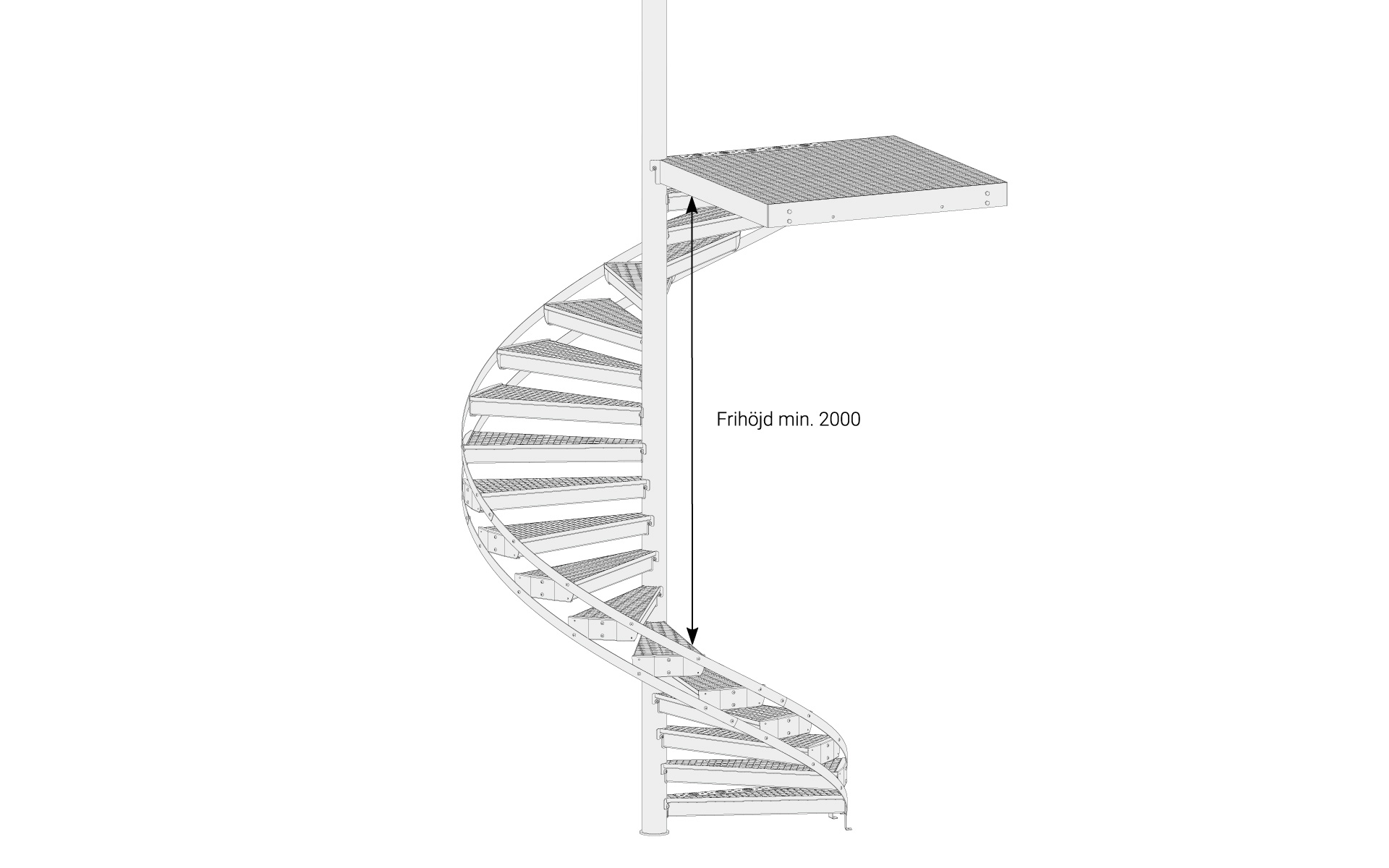

Steghöjd
Steghöjden väljs med hänsyn till den givna höjden mellan på- och avstigning. Lämplig radie och antalet steg per varv bestämmer sedan steghöjden.
Steghöjden bör ligga mellan 160 och 220 mm. Ju mindre steghöjd du väljer desto djupare måste steget vara. Normal steghöjd ligger runt 170 till 180 mm.
Formeln för steghöjd är 2 x h + b = 600 – 630 mm.
Antal steg per varv

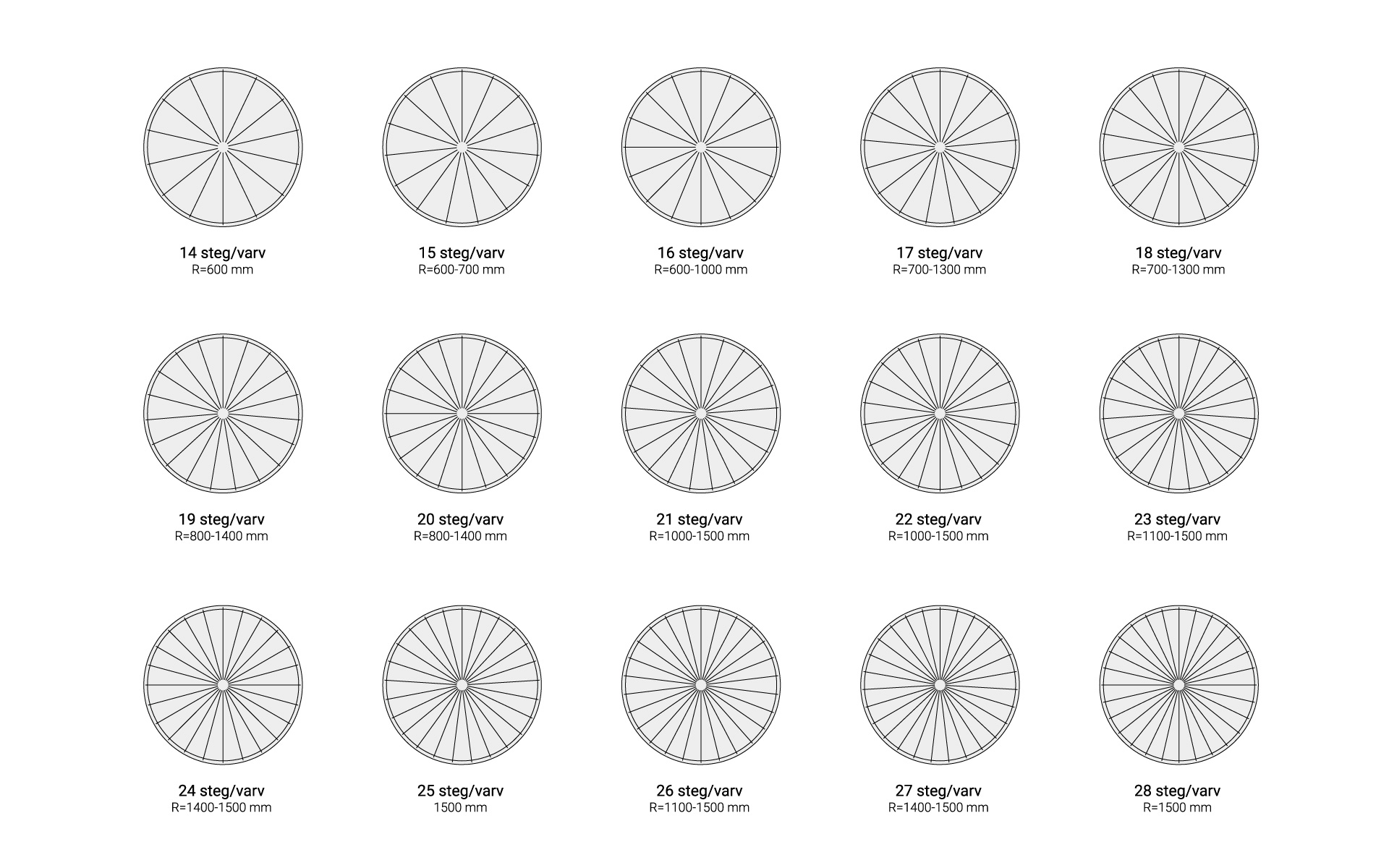

Stegmallen till höger hjälper dig att planera trapplösningen och bestämma antal steg per varv. Tabellen nedan visar på stegdjup i gånglinjen för respektive radie och lämpliga steghöjder.
Stegmallen finner ni längst ner på denna sidan alt. klicka här för att komma direkt till vår stegmall.
| Radie steg/varv | Stegdjup i gånglinje | Lämplig steghöjd |
|---|---|---|
| 600/14* | 157 | 200-220 |
| 600/15 | 147 | 200-220 |
| 600/16 | 137 | 200-220 |
| 700/15* | 188 | 200-220 |
| 700/16 | 177 | 200-220 |
| 700/17 | 166 | 200-220 |
| 700/18 | 157 | 200-220 |
| 800/16* | 216 | 180-210 |
| 800/17 | 203 | 180-210 |
| 800/18 | 192 | 190-220 |
| 800/19 | 182 | 190-220 |
| 800/20 | 173 | 190-220 |
| 900/16* | 255 | 175-200 |
| 900/17 | 240 | 175-200 |
| 900/18 | 227 | 175-200 |
| 900/19 | 215 | 180-210 |
| 900/20 | 204 | 180-210 |
| 900/21 | 194 | 180-210 |
| 1000/16 | 294 | 165-185 |
| 1000/17 | 277 | 165-185 |
| 1000/18* | 262 | 165-185 |
| 1000/19 | 248 | 175-200 |
| 1000/20 | 236 | 175-200 |
| 1000/21 | 224 | 180-210 |
| 1000/22 | 214 | 180-210 |
| 1000/23 | 205 | 180-210 |
| 1100/18* | 297 | 165-180 |
| 1100/19 | 281 | 165-180 |
| 1100/20 | 267 | 165-190 |
| 1100/21 | 254 | 170-200 |
| 1100/22 | 243 | 170-200 |
| 1100/23 | 232 | 170-200 |
| 1100/24 | 222 | 170-200 |
| 1200/17 | 351 | 155-190 |
| 1200/18 | 331 | 155-190 |
| 1200/19 | 314 | 155-190 |
| 1200/20* | 298 | 155-190 |
| 1200/21 | 284 | 155-190 |
| 1200/22 | 271 | 160-200 |
| 1200/23 | 259 | 170-200 |
| 1200/24 | 249 | 170-200 |
| 1300/18 | 366 | 155-180 |
| 1300/19 | 347 | 155-180 |
| 1300/20 | 330 | 155-180 |
| 1300/21 | 314 | 155-180 |
| 1300/22* | 300 | 155-190 |
| 1300/23 | 287 | 155-190 |
| 1300/24 | 275 | 155-190 |
| 1400/20 | 361 | 155-180 |
| 1400/21 | 344 | 155-180 |
| 1400/22 | 328 | 155-190 |
| 1400/23 | 314 | 155-190 |
| 1400/24* | 301 | 155-190 |
| 1400/25 | 289 | 155-190 |
| 1400/26 | 278 | 155-190 |
| 1500/22 | 357 | 150-180 |
| 1500/23 | 341 | 150-180 |
| 1500/24* | 327 | 150-180 |
| 1500/25 | 314 | 155-180 |
| 1500/26 | 302 | 155-180 |
| 1500/27 | 291 | 155-180 |
| 1500/28 | 280 | 155-180 |
* = Trappa som bör eftersträvas
Höger- eller vänstersvängd trappa
Weland spiraltrappor tillverkas höger- eller vänstersvängda. Med högersvängd trappa menas att den svänger till höger vid uppåtgående (centrumröret till höger vid uppåtgående).
Avstånd till vägg och stegdjup
Spiraltrappans ytterradie måste vara minst 50 mm från vägg. Stegdjupet beräknas i en tänkt gånglinje 250 mm från radien.
Stagning
Spiraltrappan måste stagas varje varv. Detta kan ske genom avstigningsplanens infästning. Om trappan saknar avstigningsplan på varje varv sker stagning mellan trappans steg och vägg med anpassade stag.
Ifall trappan skall stagas till sandwichpaneler så kan vi hjälpa dig i din projektering med flera smarta lösningar. Kontakta oss.
Infästning av plan
Använd lämplig skruvtyp med hänsyn till materialet vid infästningspunkterna.
Infästning bottenplatta
Använd lämplig skruvtyp med hänsyn till material vid infästningspunkten.
Infästning till spiraltrappor där befintlig platta saknas måste en plint gjutas. Denna måste dimensioneras med hänsyn till vindkrafter m.m. Observera att infästning vid första steget också måste göras.
Generellt gäller att bottenplattans avstånd till vägg måste minst vara trappans radie plus 50 mm.
Brandklass R30
Vi erbjuder även spiraltrappor med Brandteknisk klass R30. Önskemål om specifik dimensionering bör framgå av förfrågningsunderlaget.
Vad ska jag tänka på inför projektering av en spiraltrappa?
Beskriv utförligt användningsområde, placering och mått för spiraltrappan. Kontrollera om spiraltrappan behöver uppfylla eventuella barnsäkerhetskrav.
Mät upp spiraltrappans radie och ange dimensioner för eventuella valvöppningar. Ange tillval som extra handledare, innerhandledare och belysning. Behöver trappan någon form av skalskydd? Ange då ert val av önskad skyddsbur.
Ta gärna fram en skiss där eventuella väggar, dörrar och fönster är placerade. Vi hjälper dig gärna med din projektering för spiraltrappa – kontakta oss.
