Gallerdurk för gångtrafik i tandat utförande

GÅNGGALLER TANDAT

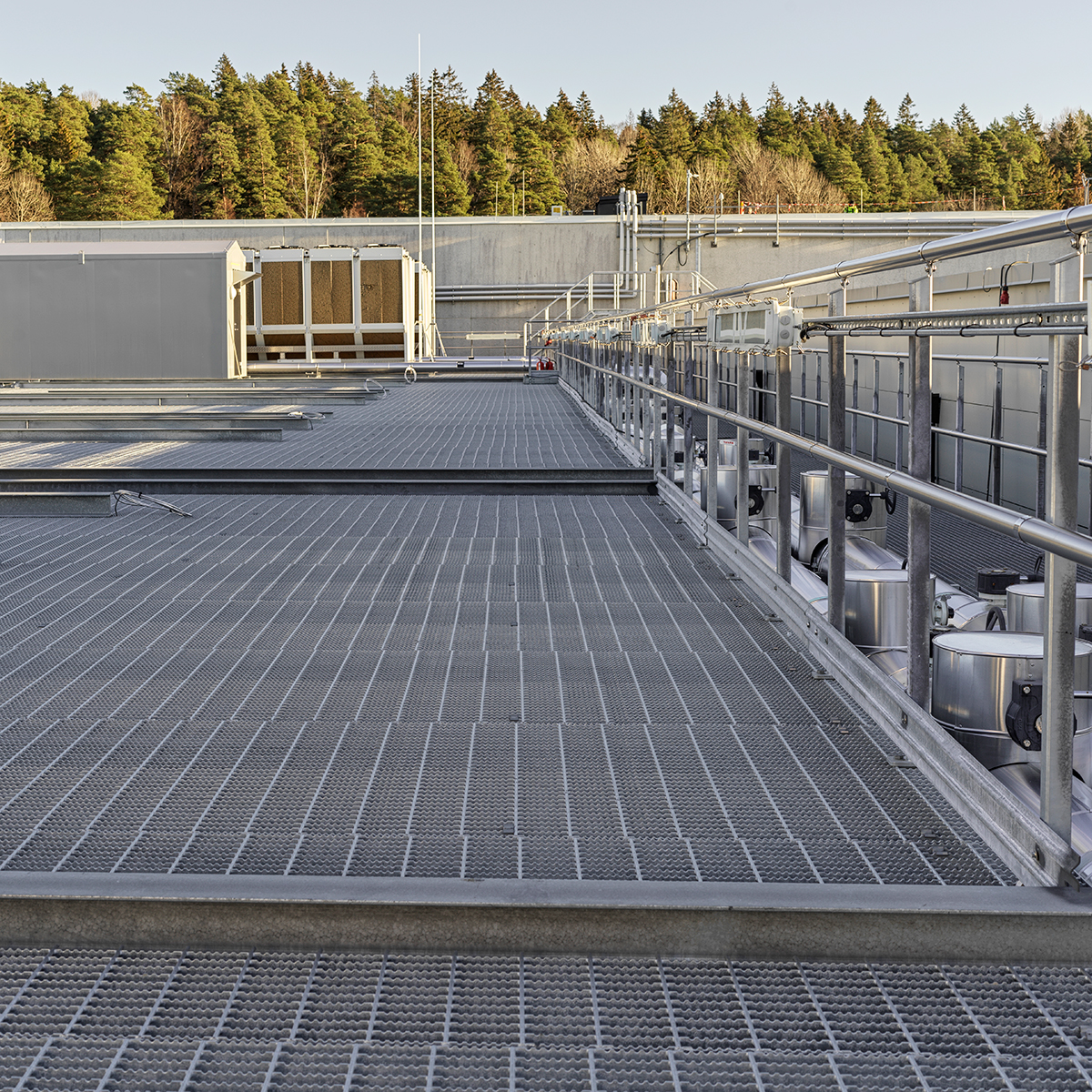

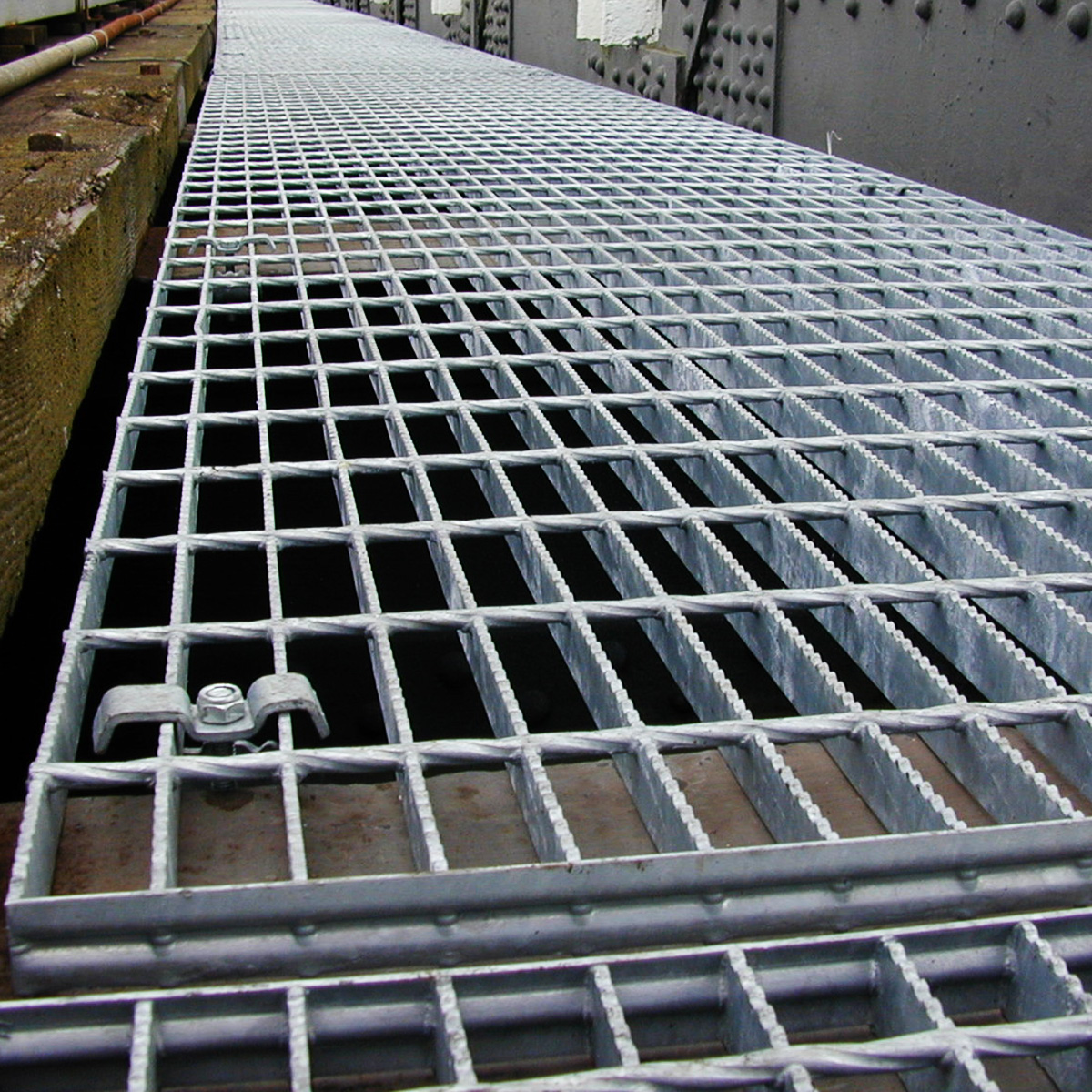

I miljöer där där det finns krav på extra halksäkerhet erbjuder vi tandat gånggaller. Den tandade ovansidan ger ett mycket högt halkskydd vid industrier där exempelvis oljespill förekommer.

GÅNGGALLER TANDAT

I miljöer där där det finns krav på extra halksäkerhet erbjuder vi tandat gånggaller. Den tandade ovansidan ger ett mycket högt halkskydd vid industrier där exempelvis oljespill förekommer.


Vi tillverkar pressvetsad gallerdurk samt gallerdurk av Typ A med tandad ovansida. Den tandade ovansidan på gallerdurken ger extra halkskydd i hala miljöer där t.ex. oljespill förekommer.

Tandat utförande

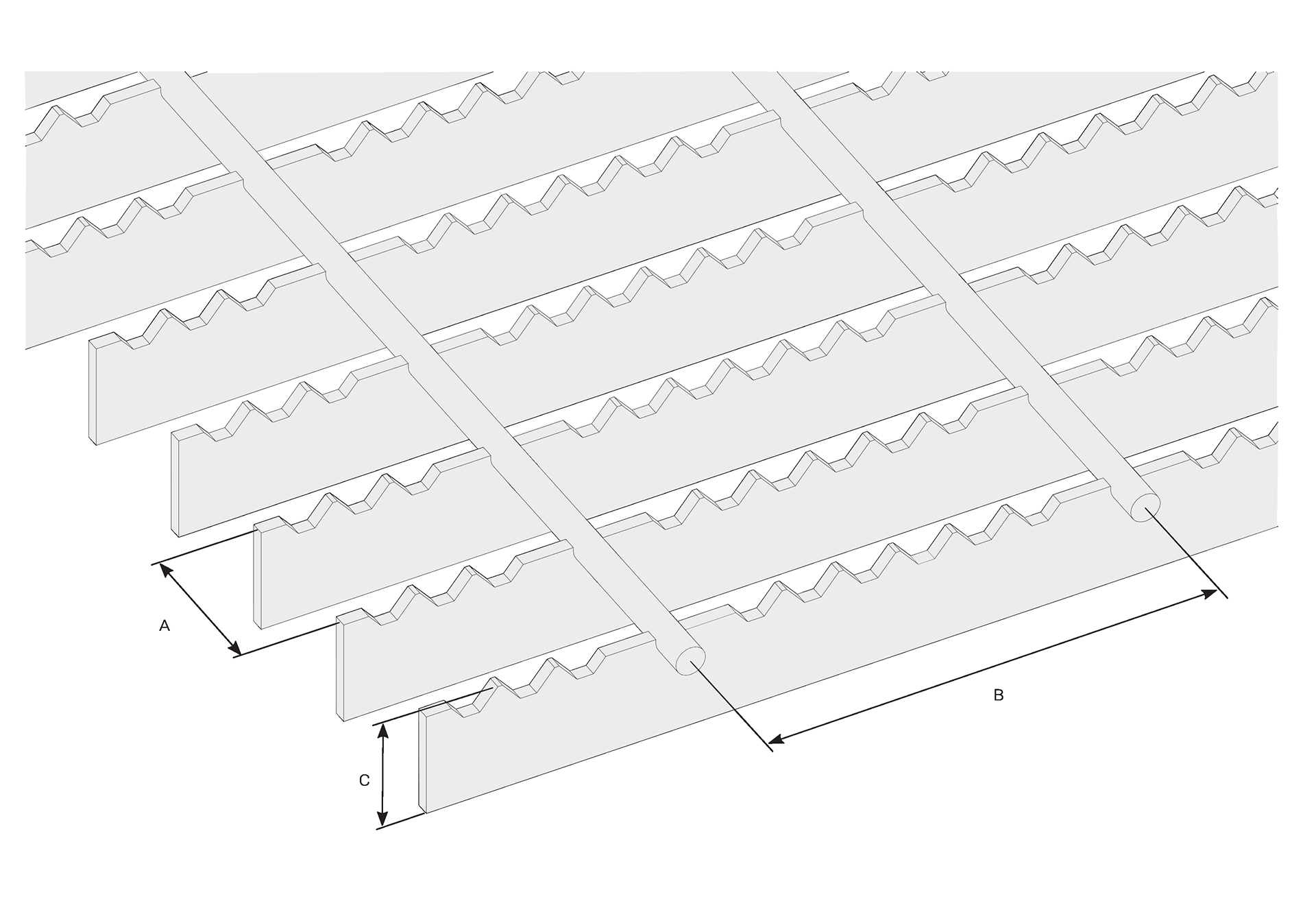

Gallerdurk i tandat utförande finns med bärstångshöjder från 25 till 80 mm för att uppfylla dina belastningskrav. Tandat galler måttbeställs för att möta dina speciella specifikationer, krav och önskemål.

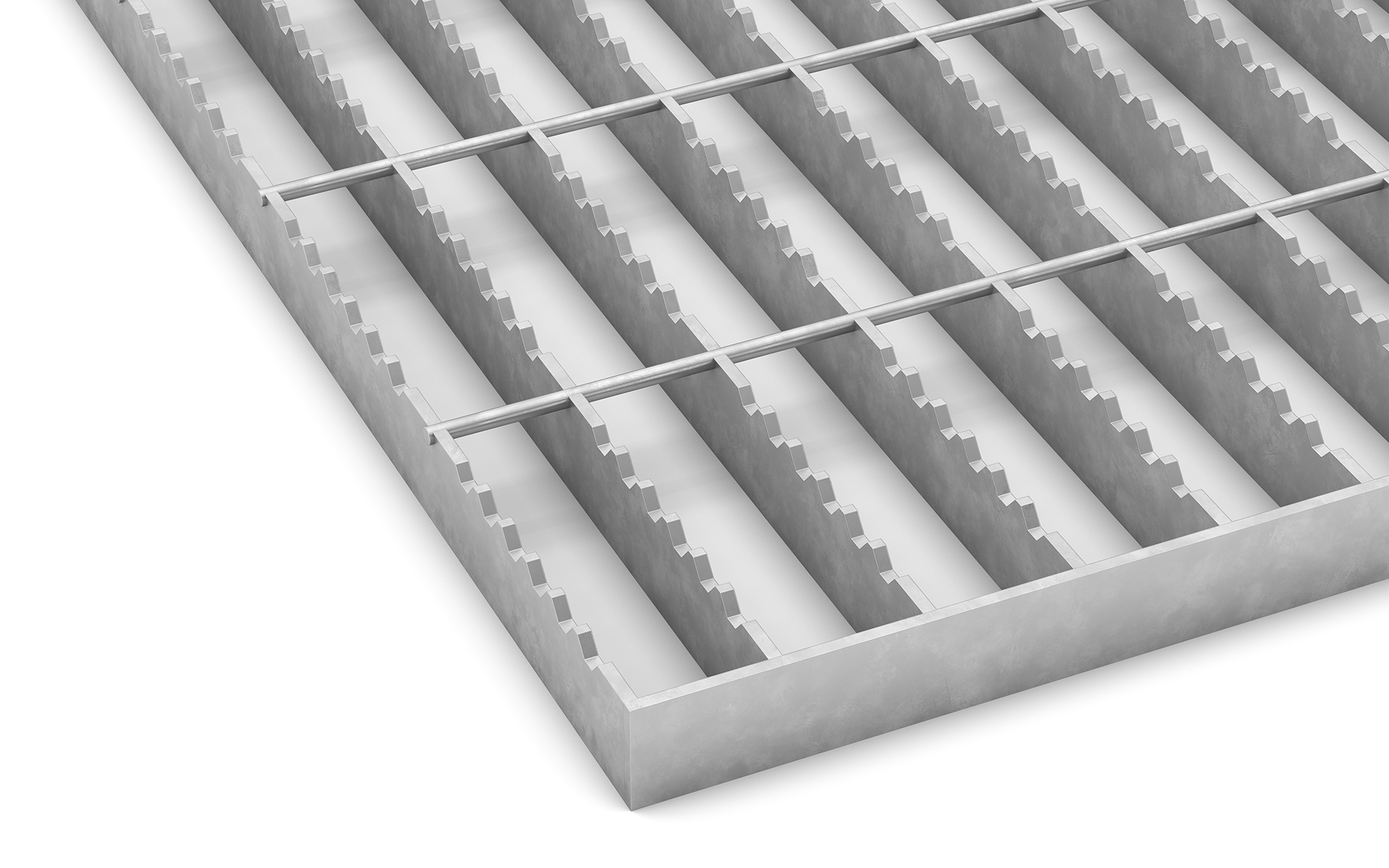

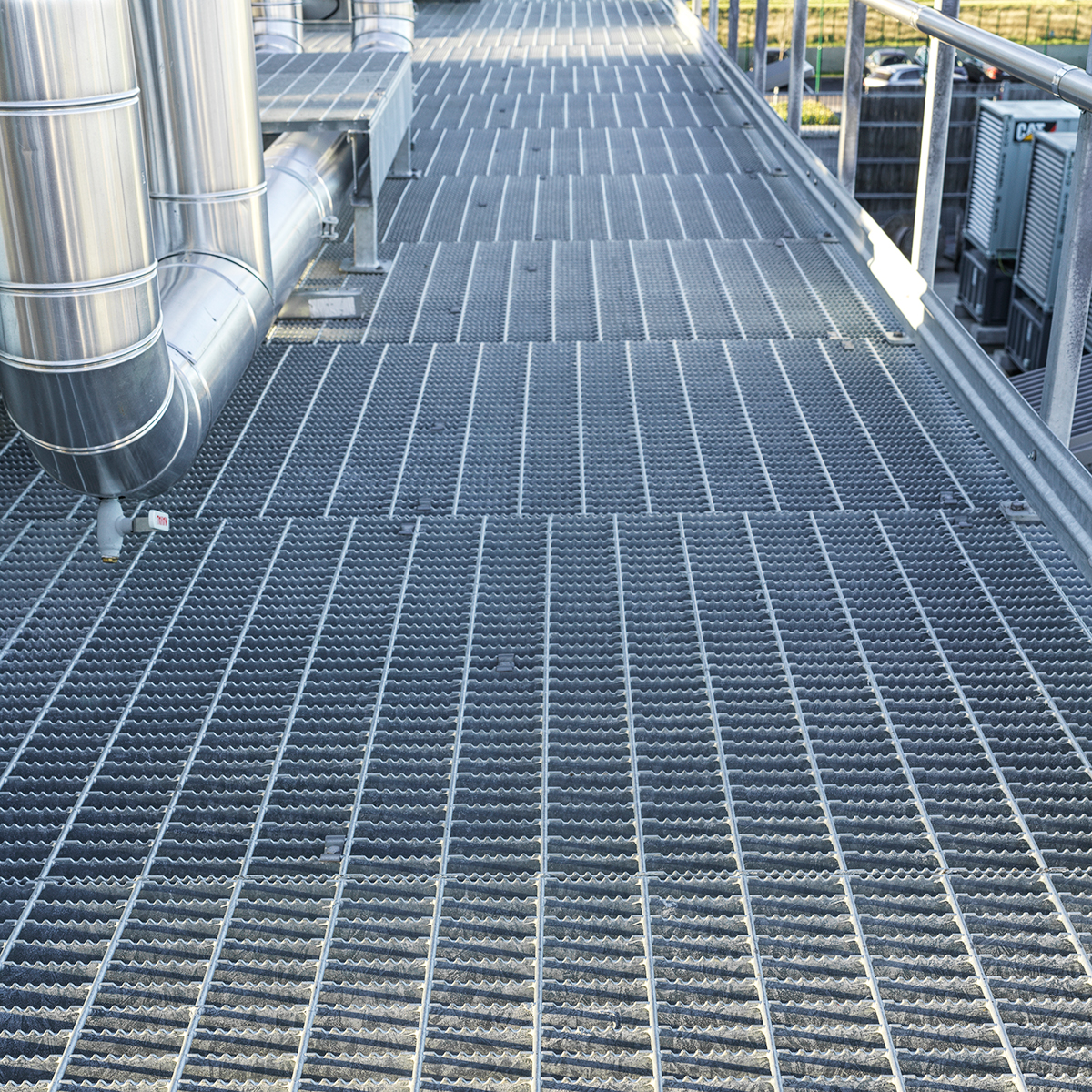

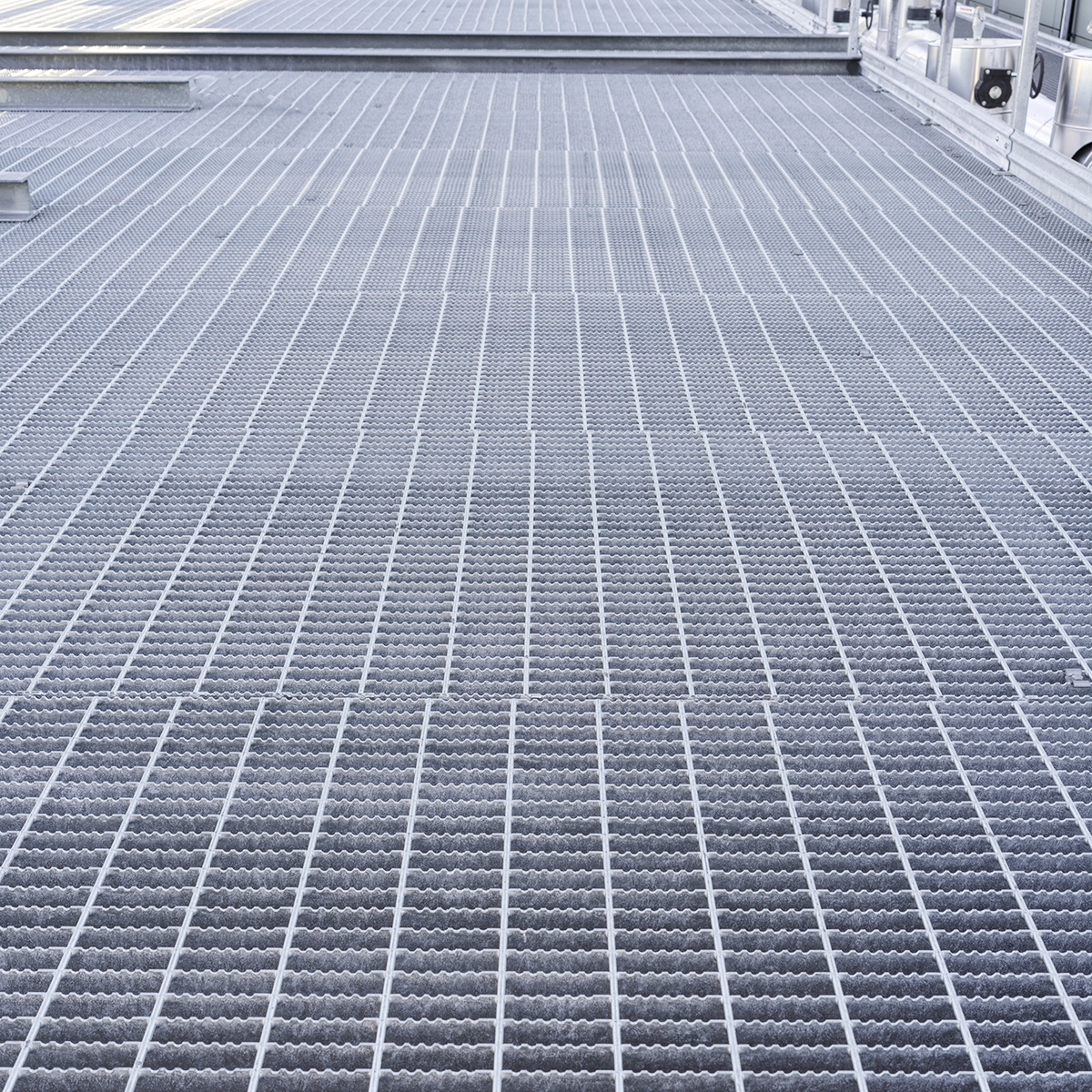

H9-T är vår vanligaste variant av tandat galler och tillverkas av pressvetsad gallerdurk. Bärstångshöjder tillverkas som standard mellan 25 – 40 mm. H9-T tillverkas även i andra bärstångshöjder och är beställningsvara.

Maskvidd: c/c 33 x 100 mm
Bärstångshöjd: 25 – 60 mm
Utförande: Varmförzinkat och obehandlat stål

Benämning Bärstång Ytbehandling Art.nr. Lagerförd
H9-T 25/3 Obehandlad HS09253
H9-T 25/3 Fzv HS092531
H9-T 30/3 Obehandlad HS09303
H9-T 30/3 Fzv HS093031
H9-T 35/3 Obehandlad HS09353
H9-T 35/3 Fzv HS093531
H9-T 40/3 Obehandlad HS09403
H9-T 40/3 Fzv HS094031
H9-T 45/3 Obehandlad HS09453
H9-T 45/3 Fzv HS094531
H9-T 50/3 Obehandlad HS09503
H9-T 50/3 Fzv HS095031
H9-T 30/4 Obehandlad HS09304
H9-T 30/4 Fzv HS093041
H9-T 35/4 Obehandlad HS09354
H9-T 35/4 Fzv HS093541
H9-T 40/4 Obehandlad HS09404
H9-T 40/4 Fzv HS094041
H9-T 45/4 Obehandlad HS09454
H9-T 45/4 Fzv HS094541
H9-T 50/4 Obehandlad HS09504
H9-T 50/4 Fzv HS095041
H9-T 25/5 Obehandlad HS09255
H9-T 25/5 Fzv HS092551
H9-T 30/5 Obehandlad HS09305
H9-T 30/5 Fzv HS093051
H9-T 35/5 Obehandlad HS09355
H9-T 35/5 Fzv HS093551
H9-T 40/5 Obehandlad HS09405
H9-T 40/5 Fzv HS094051
H9-T 45/5 Obehandlad HS09455
H9-T 45/5 Fzv HS094551
H9-T 50/5 Obehandlad HS09505
H9-T 50/5 Fzv HS095051
H9-T 60/5 Obehandlad HS09605
H9-T 60/5 Fzv HS096051

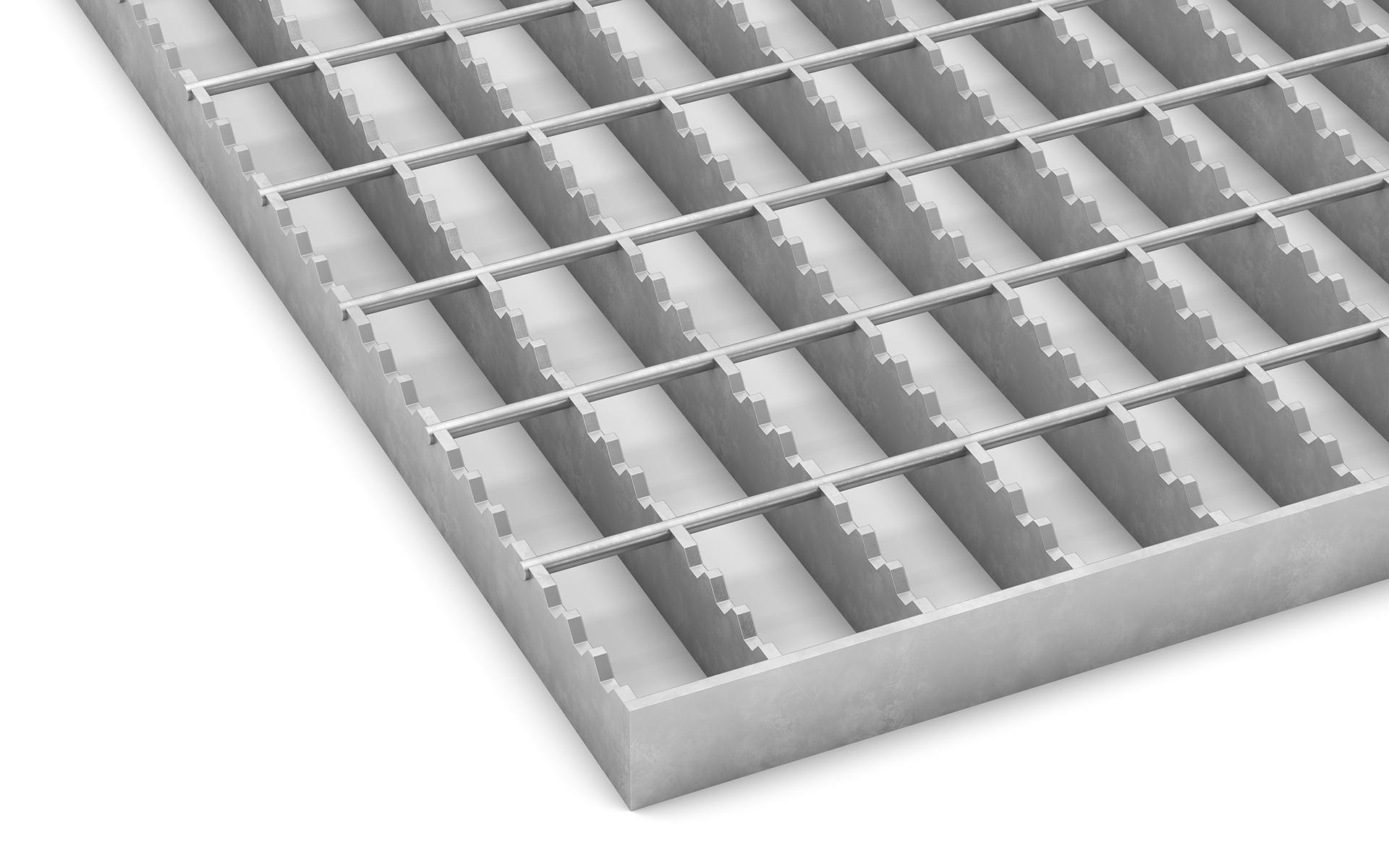

H4-T tillverkas av pressvetsad gallerdurk. Bärstångshöjder tillverkas som standard mellan 25 – 40 mm. H4-T tillverkas även i andra bärstångshöjder och är en beställningsvara.

Maskvidd: c/c 33 x 50 mm
Bärstångshöjd: 25 – 40 mm
Bredd: 1 000 mm
Utförande: Varmförzinkat och obehandlat stål

Benämning Bärstång Ytbehandling Art.nr. Lagerförd
H4-T 25/2 Obehandlad HS04252
H4-T 25/2 Fzv HS042521
H4-T 25/3 Obehandlad HS04253
H4-T 25/3 Fzv HS042531
H4-T 30/3 Obehandlad HS04303
H4-T 30/3 Fzv HS043031
H4-T 35/3 Obehandlad HS04353
H4-T 35/3 Fzv HS043531
H4-T 40/3 Obehandlad HS04403
H4-T 40/3 Fzv HS044031
H4-T 45/3 Obehandlad HS04453
H4-T 45/3 Fzv HS044531
H4-T 50/3 Obehandlad HS04503
H4-T 50/3 Fzv HS045031
H4-T 30/4 Obehandlad HS04304
H4-T 30/4 Fzv HS043041
H4-T 35/4 Obehandlad HS04354
H4-T 35/4 Fzv HS043541
H4-T 40/4 Obehandlad HS04404
H4-T 40/4 Fzv HS044041
H4-T 45/4 Obehandlad HS04454
H4-T 45/4 Fzv HS044541
H4-T 50/4 Obehandlad HS04504
H4-T 50/4 Fzv HS045041
H4-T 60/4 Obehandlad HS04604
H4-T 60/4 Fzv HS046041
H4-T 80/4 Obehandlad HS04804
H4-T 80/4 Fzv HS048041
H4-T 25/5 Obehandlad HS04255
H4-T 25/5 Fzv HS042551
H4-T 30/5 Obehandlad HS04305
H4-T 30/5 Fzv HS043051
H4-T 35/5 Obehandlad HS04355
H4-T 35/5 Fzv HS043551
H4-T 40/5 Obehandlad HS04405
H4-T 40/5 Fzv HS044051
H4-T 45/5 Obehandlad HS04455
H4-T 45/5 Fzv HS044551
H4-T 50/5 Obehandlad HS04505
H4-T 50/5 Fzv HS045051
H4-T 60/5 Obehandlad HS04605
H4-T 60/5 Fzv HS046051

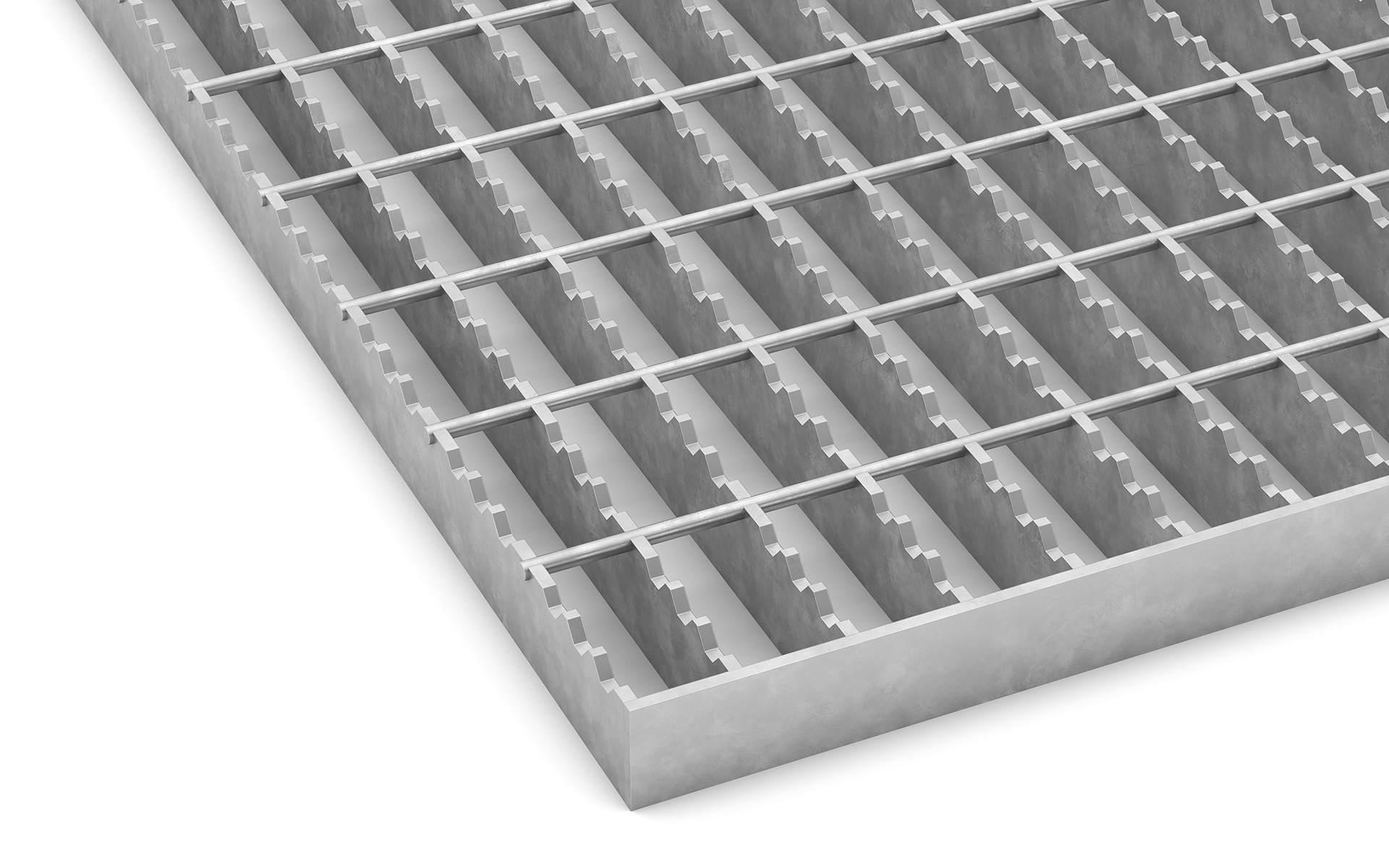

F4-T tillverkas av pressvetsad gallerdurk.

Maskvidd: c/c 25 x 50 mm
Bärstångshöjd: 25 – 60 mm
Utförande: Varmförzinkat och obehandlat stål

Benämning Bärstång Ytbehandling Art.nr. Lagerförd
F4-T 25/3 Obehandlad FS04253
F4-T 25/3 Fzv FS042531
F4-T 30/3 Obehandlad FS04303
F4-T 30/3 Fzv FS043031
F4-T 35/3 Obehandlad FS04353
F4-T 35/3 Fzv FS043531
F4-T 40/3 Obehandlad FS04403
F4-T 40/3 Fzv FS044031
F4-T 45/3 Obehandlad FS04453
F4-T 45/3 Fzv FS044531
F4-T 50/3 Obehandlad FS04503
F4-T 50/3 Fzv FS045031
F4-T 30/4 Obehandlad FS04304
F4-T 30/4 Fzv FS043041
F4-T 35/4 Obehandlad FS04354
F4-T 35/4 Fzv FS043541
F4-T 40/4 Obehandlad FS04404
F4-T 40/4 Fzv FS044041
F4-T 45/4 Obehandlad FS04454
F4-T 45/4 Fzv FS044541
F4-T 50/4 Obehandlad FS04504
F4-T 50/4 Fzv FS045041
F4-T 60/4 Obehandlad FS04604
F4-T 60/4 Fzv FS046041
F4-T 25/5 Obehandlad FS04255
F4-T 25/5 Fzv FS042551
F4-T 30/5 Obehandlad FS04305
F4-T 30/5 Fzv FS043051
F4-T 35/5 Obehandlad FS04355
F4-T 35/5 Fzv FS043551
F4-T 40/5 Obehandlad FS04405
F4-T 40/5 Fzv FS044051
F4-T 45/5 Obehandlad FS04455
F4-T 45/5 Fzv FS044551
F4-T 50/5 Obehandlad FS04505
F4-T 50/5 Fzv FS045051
F4-T 60/5 Obehandlad FS04605
F4-T 60/5 Fzv FS046051

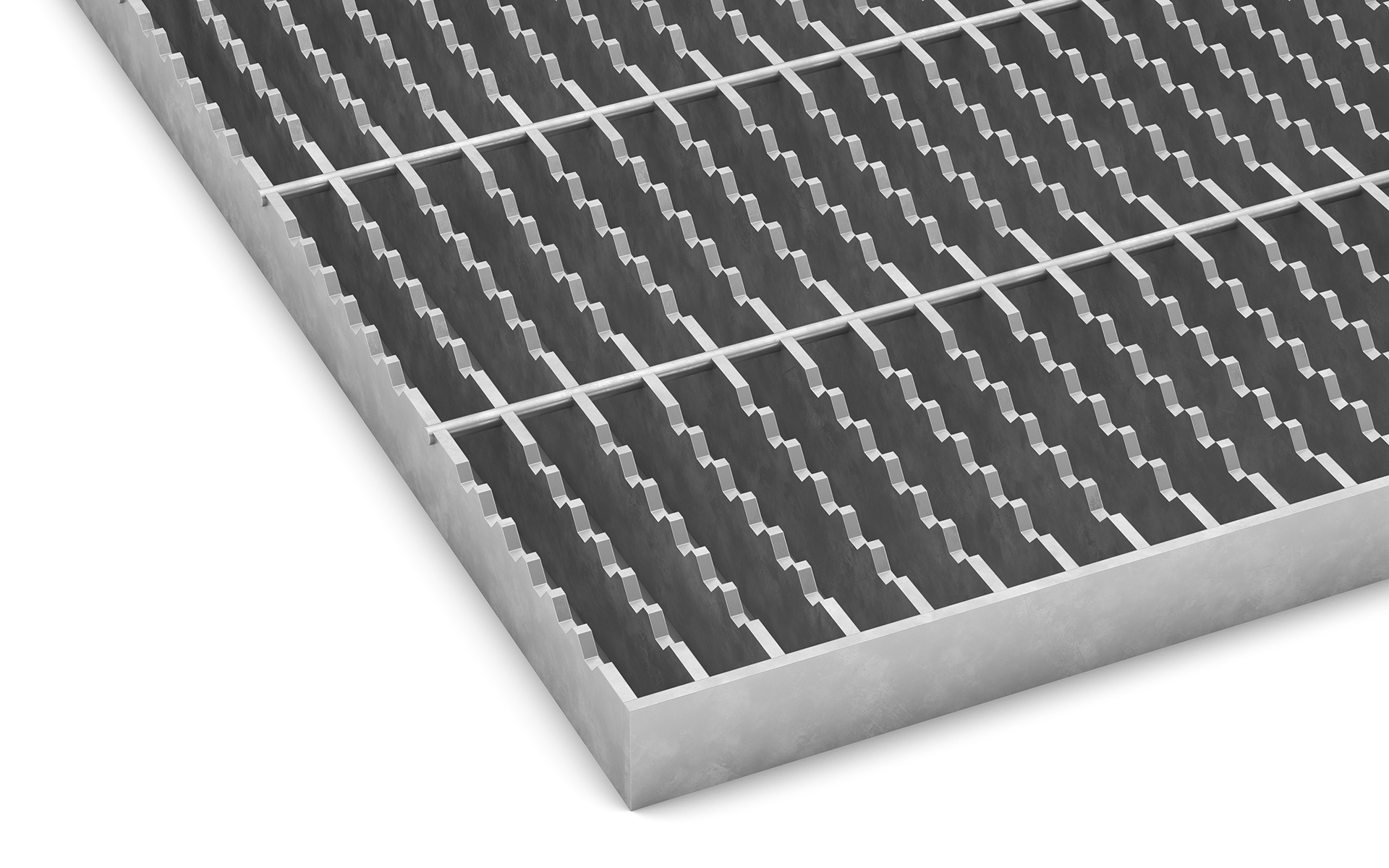

N9-T tillverkas av pressvetsad gallerdurk. N9-T tillverkas även i andra bärstångshöjder och är beställningsvara.

Maskvidd: c/c 16 x 100mm
Bärstångshöjd: 25 – 40 mm
Bredd: 1 000 mm
Utförande: Varmförzinkat och obehandlat stål

Benämning Bärstång Ytbehandling Art.nr. Lagerförd
N9-T 25/3 Obehandlad NS09253
N9-T 25/3 Fzv NS092531
N9-T 30/3 Obehandlad NS09303
N9-T 30/3 Fzv NS093031
N9-T 35/3 Obehandlad NS09353
N9-T 35/3 Fzv NS093531
N9-T 40/3 Obehandlad NS09403
N9-T 40/3 Fzv NS094031

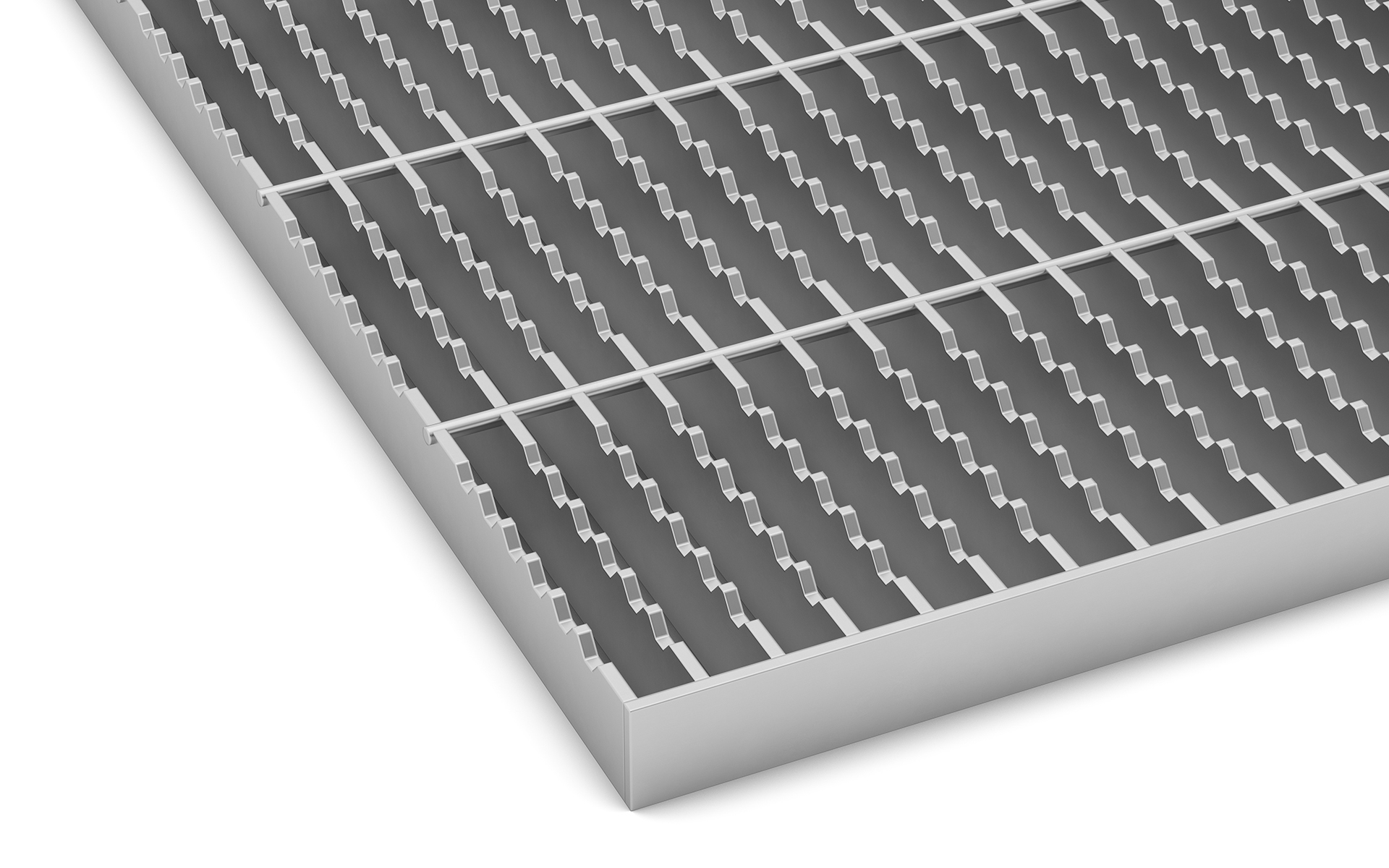

N9-T RF tillverkas av pressvetsad gallerdurk.
Beställningsvara.

Maskvidd: c/c 16 x 100mm
Bärstångshöjd: 25 mm
Bredd: 700 mm
Utförande: Rostfritt 1.4420 obehandlat alternativt betat utförande

Benämning Bärstång Ytbehandling Art.nr. Lagerförd
N9-T 25/3 Obehandlad NS09253021
N9-T 25/3 Betat NS09253321

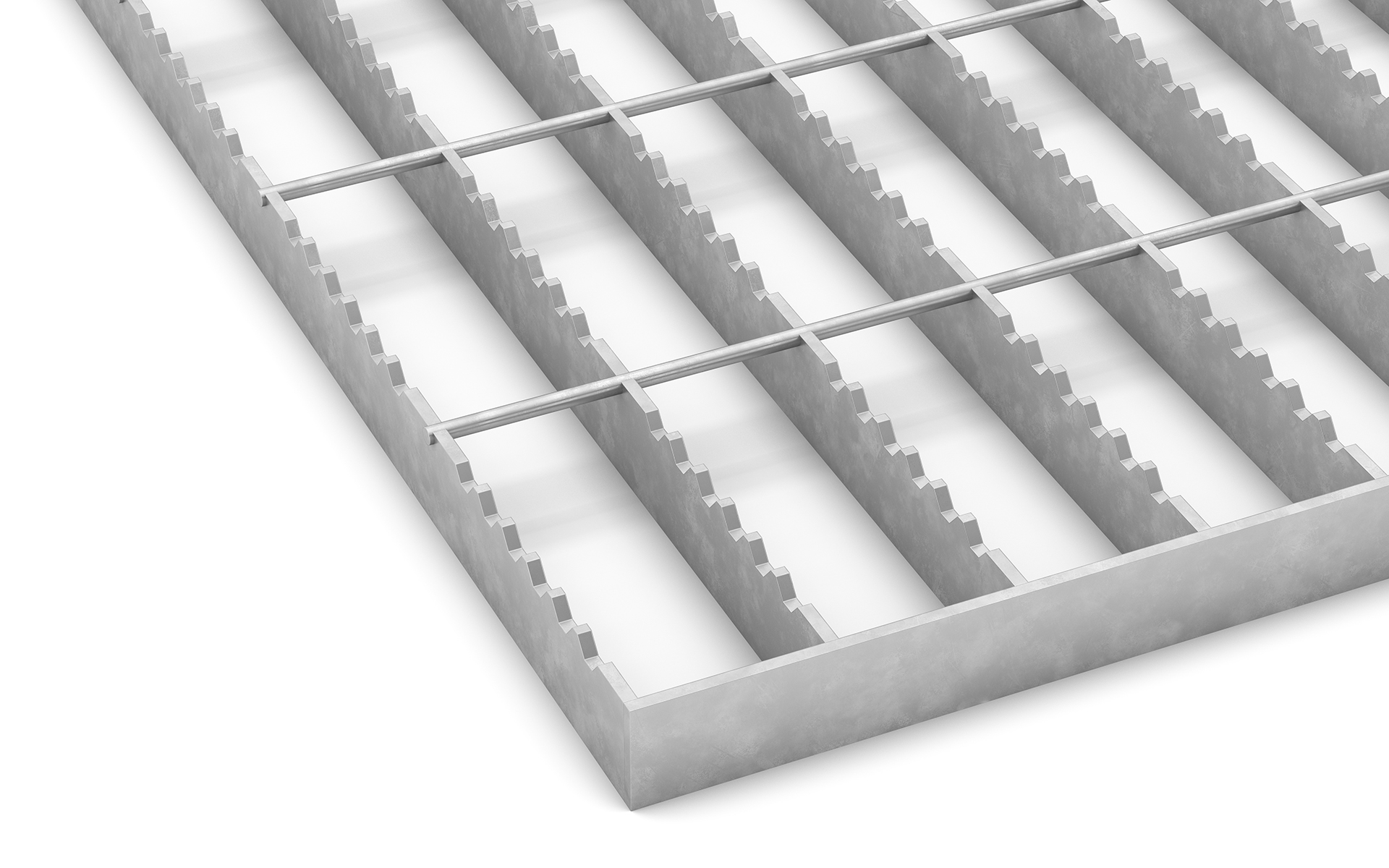

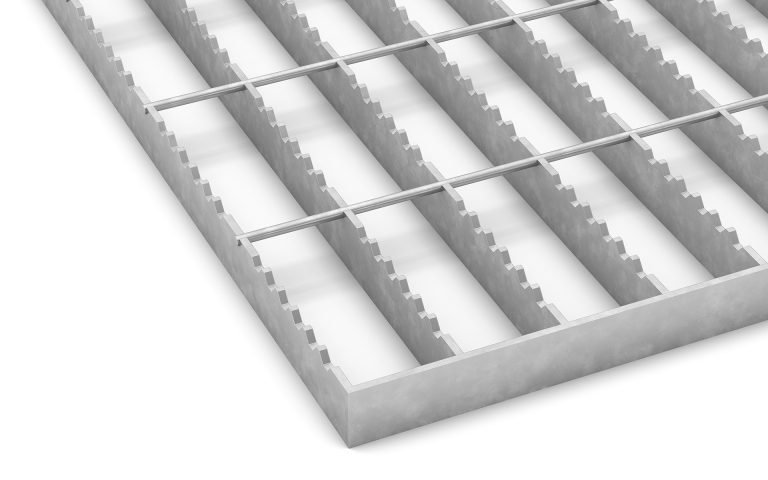

J9-T tillverkas av pressvetsad gallerdurk.

Maskvidd: c/c 41 x 100 mm
Bärstångshöjd: 25 – 60 mm
Utförande: Varmförzinkat och obehandlat stål

Benämning Bärstång Ytbehandling Art.nr. Lagerförd
J9-T 25/3 Obehandlad JS09253
J9-T 25/3 Fzv JS092531
J9-T 30/3 Obehandlad JS09303
J9-T 30/3 Fzv JS093031
J9-T 35/3 Obehandlad JS09353
J9-T 35/3 Fzv JS093531
J9-T 40/3 Obehandlad JS09403
J9-T 40/3 Fzv JS094031
J9-T 45/3 Obehandlad JS09453
J9-T 45/3 Fzv JS094531
J9-T 50/3 Obehandlad JS09503
J9-T 50/3 Fzv JS095031
J9-T 30/4 Obehandlad JS09304
J9-T 30/4 Fzv JS093041
J9-T 35/4 Obehandlad JS09354
J9-T 35/4 Fzv JS093541
J9-T 40/4 Obehandlad JS09404
J9-T 40/4 Fzv JS094041
J9-T 45/4 Obehandlad JS09454
J9-T 45/4 Fzv JS094541
J9-T 50/4 Obehandlad JS09504
J9-T 50/4 Fzv JS095041
J9-T 60/4 Obehandlad JS09604
J9-T 60/4 Fzv JS096041
J9-T 20/5 Obehandlad JS09205
J9-T 20/5 Fzv JS092051
J9-T 25/5 Obehandlad JS09255
J9-T 25/5 Fzv JS092551
J9-T 30/5 Obehandlad JS09305
J9-T 30/5 Fzv JS093051
J9-T 35/5 Obehandlad JS09355
J9-T 35/5 Fzv JS093551
J9-T 40/5 Obehandlad JS09405
J9-T 40/5 Fzv JS094051
J9-T 45/5 Obehandlad JS09455
J9-T 45/5 Fzv JS094551
J9-T 50/5 Obehandlad JS09505
J9-T 50/5 Fzv JS095051
J9-T 60/5 Obehandlad JS09605
J9-T 60/5 Fzv JS096051

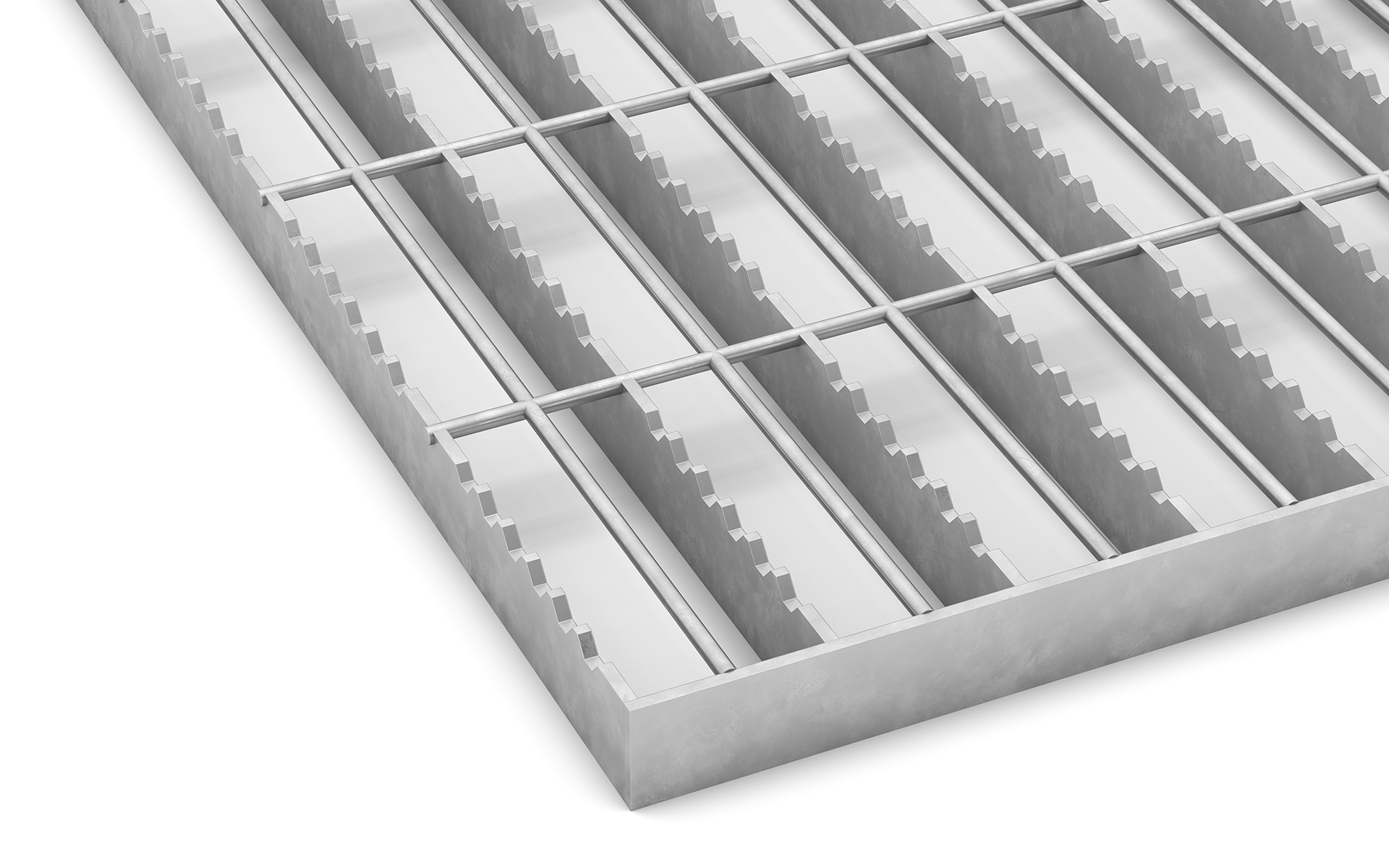

JN9-T tillverkas av pressvetsad gallerdurk. Varannan bärstång har ersatts av en rundstång. Vikten hålls nere och kravet på max. maskviddsöppning 15 mm tillgodoses.

Maskvidd: c/c 41 x 100 mm
Maskviddsöppning: 15 x 92 mm
Bärstångshöjd: 25 – 60 mm
Utförande: Varmförzinkat och obehandlat stål

Benämning Bärstång Ytbehandling Art.nr. Lagerförd
JN9-T 25/3 Obehandlad JNS09253
JN9-T 25/3 Fzv JNS092531
JN9-T 30/3 Obehandlad JNS09303
JN9-T 30/3 Fzv JNS093031
JN9-T 35/3 Obehandlad JNS09353
JN9-T 35/3 Fzv JNS093531
JN9-T 40/3 Obehandlad JNS09403
JN9-T 40/3 Fzv JNS094031
JN9-T 25/5 Obehandlad JNS09255
JN9-T 25/5 Fzv JNS092551
JN9-T 30/5 Obehandlad JNS09305
JN9-T 30/5 Fzv JNS093051
JN9-T 35/5 Obehandlad JNS09355
JN9-T 35/5 Fzv JNS093551
JN9-T 45/5 Obehandlad JNS09455
JN9-T 45/5 Fzv JNS094551
JN9-T 50/5 Obehandlad JNS09505
JN9-T 50/5 Fzv JNS095051
JN9-T 60/5 Obehandlad JNS09605
JN9-T 60/5 Fzv JNS096051

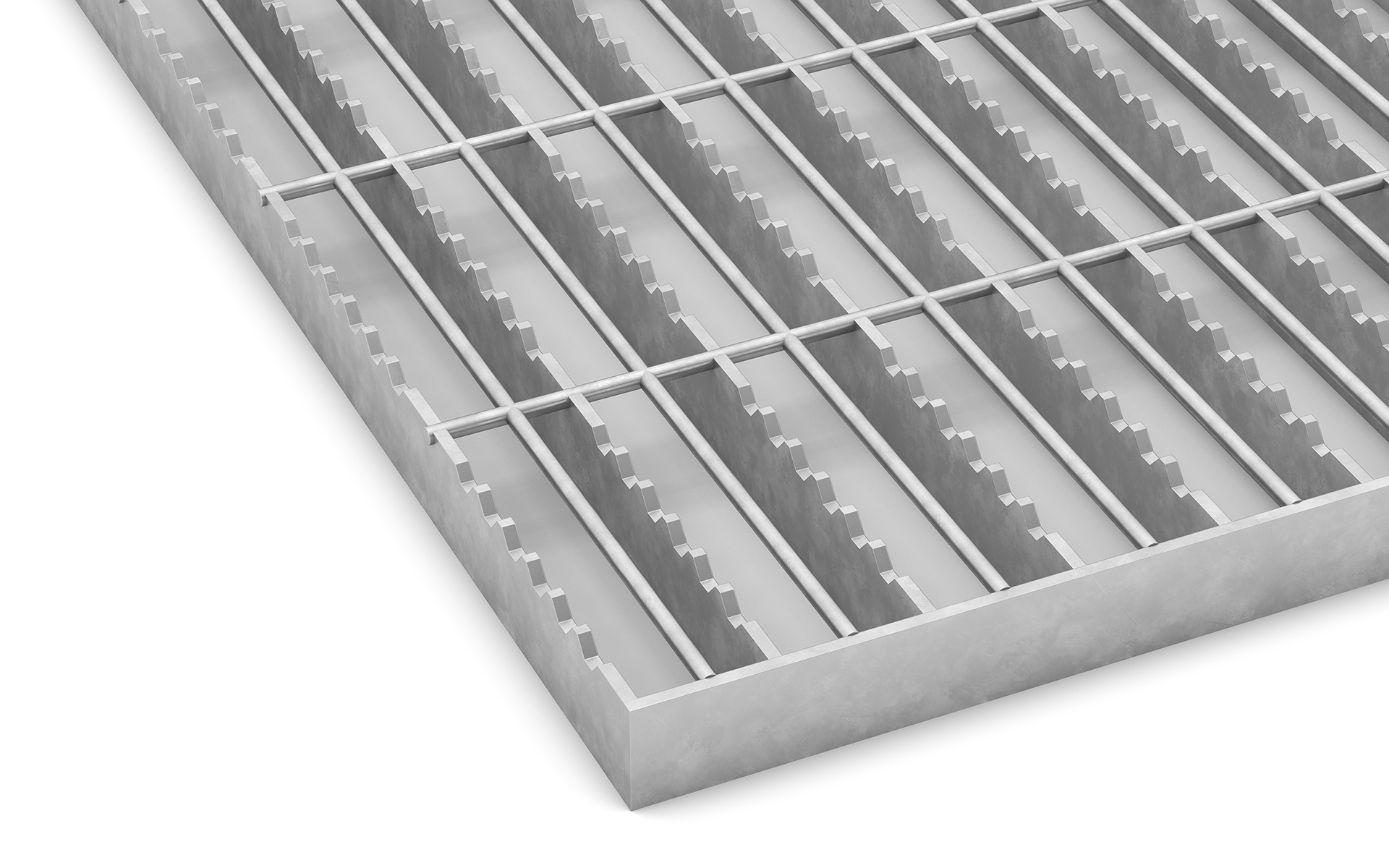

HN9-T tillverkas av pressvetsad gallerdurk. Varannan bärstång har ersatts av en rundstång. Vikten hålls nere och kravet på max. maskviddsöppning 15 mm tillgodoses.

Maskvidd: c/c 35 x 100 mm
Maskviddsöppning: 13 x 92 mm
Bärstångshöjd: 25 – 50 mm
Utförande: Varmförzinkat och obehandlat stål

Benämning Bärstång Ytbehandling Art.nr. Lagerförd
HN9-T 25/3 Obehandlad HNS09253
HN9-T 25/3 Fzv HNS092531
HN9-T 30/3 Obehandlad HNS09303
HN9-T 30/3 Fzv HNS093031
HN9-T 35/3 Obehandlad HNS09353
HN9-T 35/3 Fzv HNS093531
HN9-T 40/3 Obehandlad HNS09403
HN9-T 40/3 Fzv HNS094031
HN9-T 45/3 Obehandlad HNS09453
HN9-T 45/3 Fzv HNS094531
HN9-T 50/3 Obehandlad HNS09503
HN9-T 50/3 Fzv HNS095031
HN9-T 25/5 Obehandlad HNS09255
HN9-T 25/5 Fzv HNS092551
HN9-T 30/5 Obehandlad HNS09305
HN9-T 30/5 Fzv HNS093051
HN9-T 35/5 Obehandlad HNS09355
HN9-T 35/5 Fzv HNS093551
HN9-T 40/5 Obehandlad HNS09405
HN9-T 40/5 Fzv HNS094051
HN9-T 45/5 Obehandlad HNS09455
HN9-T 45/5 Fzv HNS094551
HN9-T 50/5 Obehandlad HNS09505
HN9-T 50/5 Fzv HNS095051

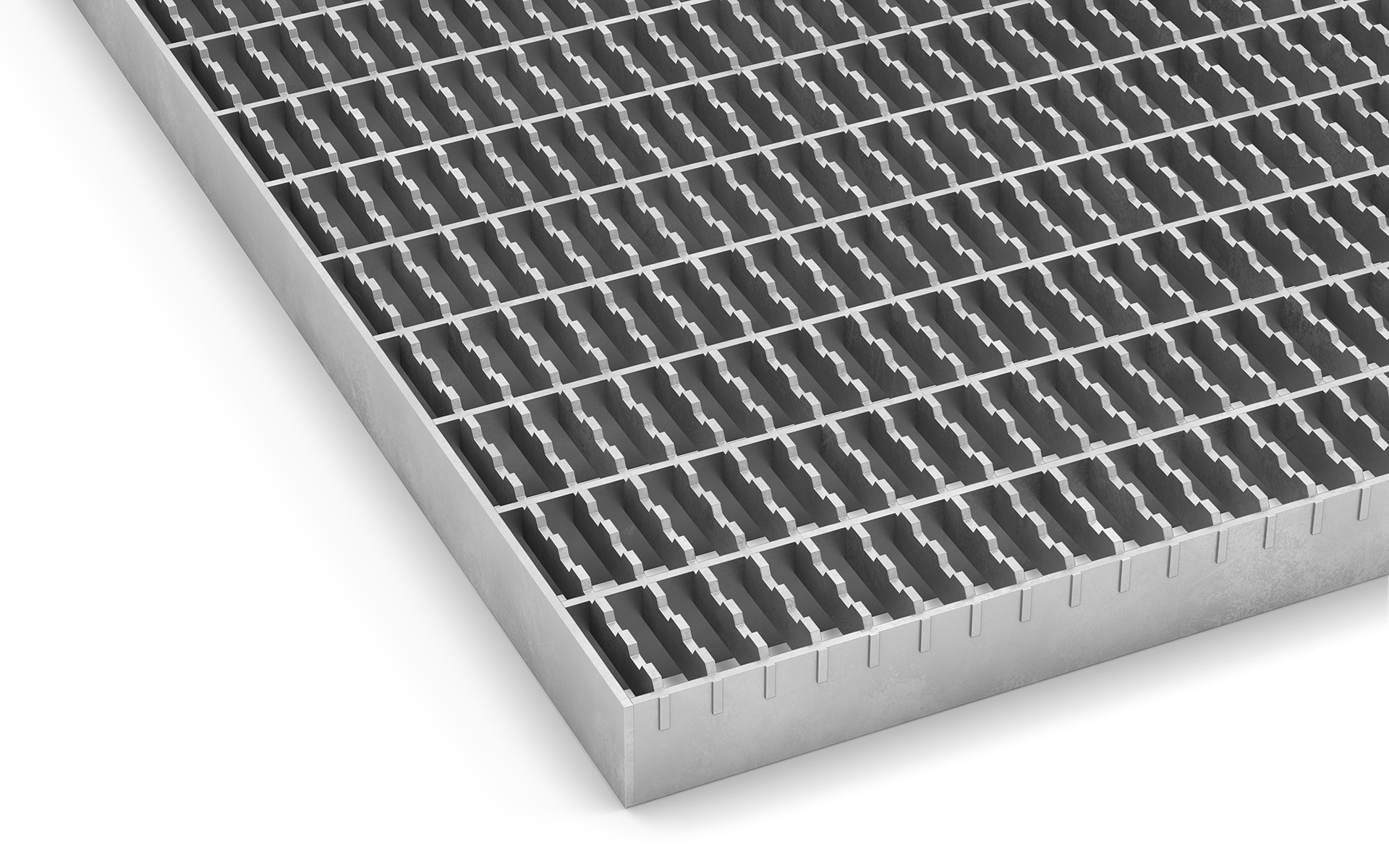

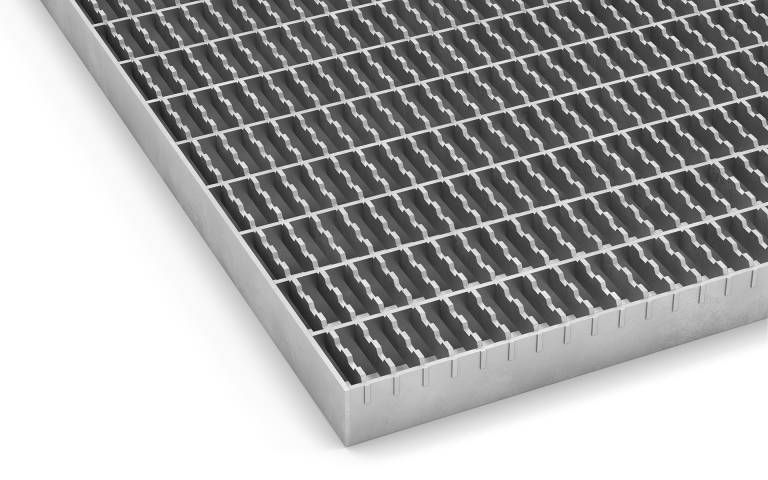

Tandat galler typ A33x11 används främst vid entréer. Lagerförs i flera storlekar och går även att måttbeställas.

Maskvidd: c/c 33 x 11 mm.
Höjd: 25 mm.
Kantstång: 25 x 2 mm.
Bärstångslängd (L) = Bärande mått.
Utförande: Varmförzinkat stål

Benämning Storlek (LxB) mm Artikelnummer Lagerförd
A33x11 700 x 1000 AT331125207100
A33x11 800 x 1000 AT331125208100
A33x11 1000 x 1000 AT331125210100
A33x11 1000 x 1200 AT331125210120
