Gallerdurk för fordonstrafik

FORDONSTRAFIK

Vi tillhandahåller gallerdurk för fordonstrafik i en mängd olika varianter. Flertalet har vi som standard på lager.

FORDONSTRAFIK

Vi tillhandahåller gallerdurk för fordonstrafik i en mängd olika varianter. Flertalet har vi som standard på lager.


Körbara galler finns lagerförd för omgående leverans men kan även måttbeställas för att möta speciella specifikationer och krav. Vi erbjuder, frånsett vårt standardsortiment som är varmförzinkat, även gallerdurk i rostfritt material.

Lagerförd körbar gallerdurk

Vi lagerhåller körbara galler i de vanligast förekommande formaten för varierande belastningar. Lagerförda format finner ni i tabellerna längre ner. Lagerförda körbara galler finns för omgående leverans, det ger dig enkel projektering och en lätt hantering av gallerdurken. Alla lagerförda körbara galler är försedda med kantstång och levereras varmförzinkade.

Lagerförda körbara galler kan vi leverera samma dag om du beställer gallerdurken före klockan 10.

Hitta rätt i vårt lagerförda sortiment

Tabellerna nedan ger exempel på olika belastningsfall med motorfordon. De värden som anges är beräknade enligt Eurocode. Tryckytans storlek samt körriktningen är avgörande för bestämmande av gallertyp och dimension. Welands projekteringskontor hjälper dig gärna om Du behöver råd eller har frågor om dimensionering. Det finns även mer information på sidan Terminologi.

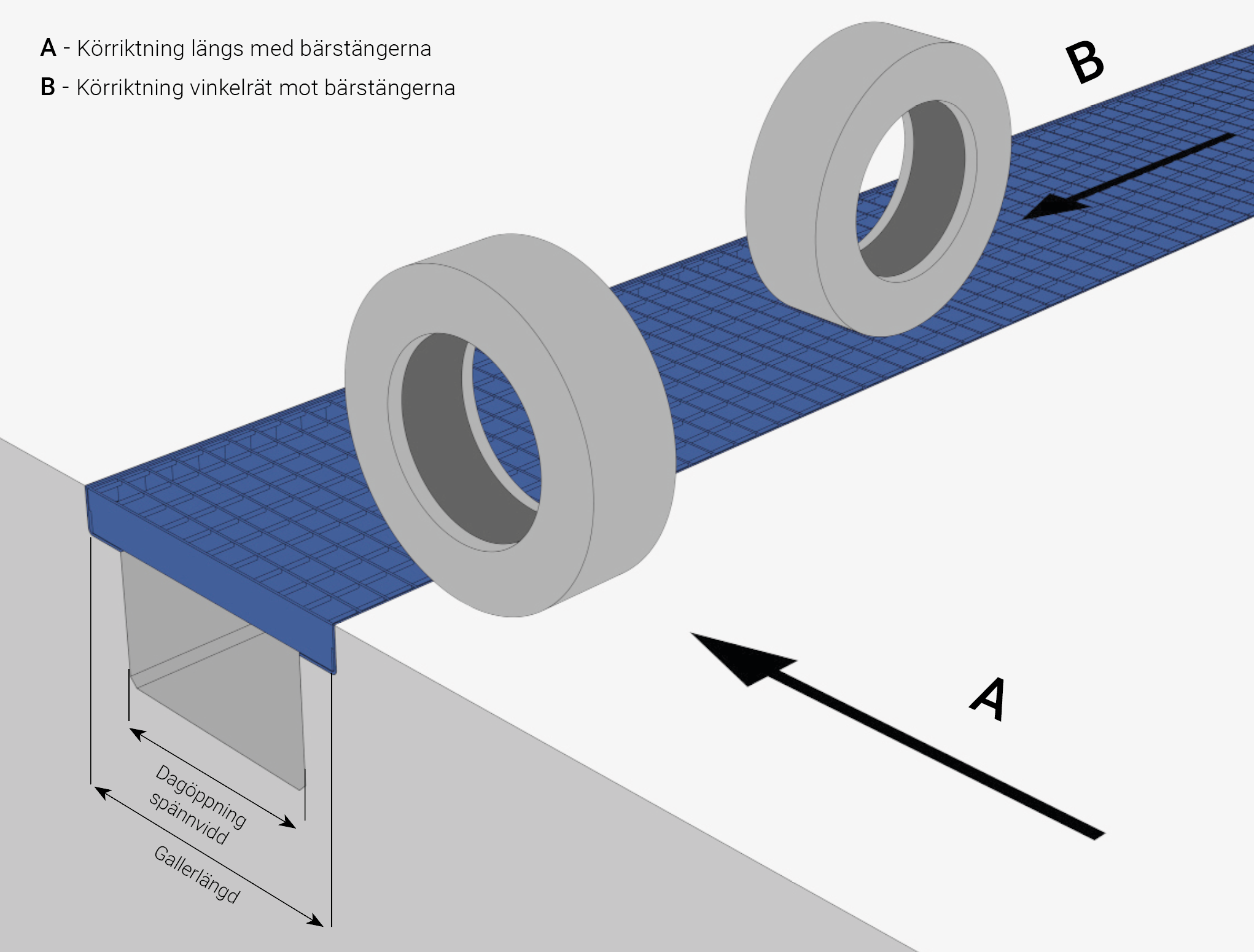

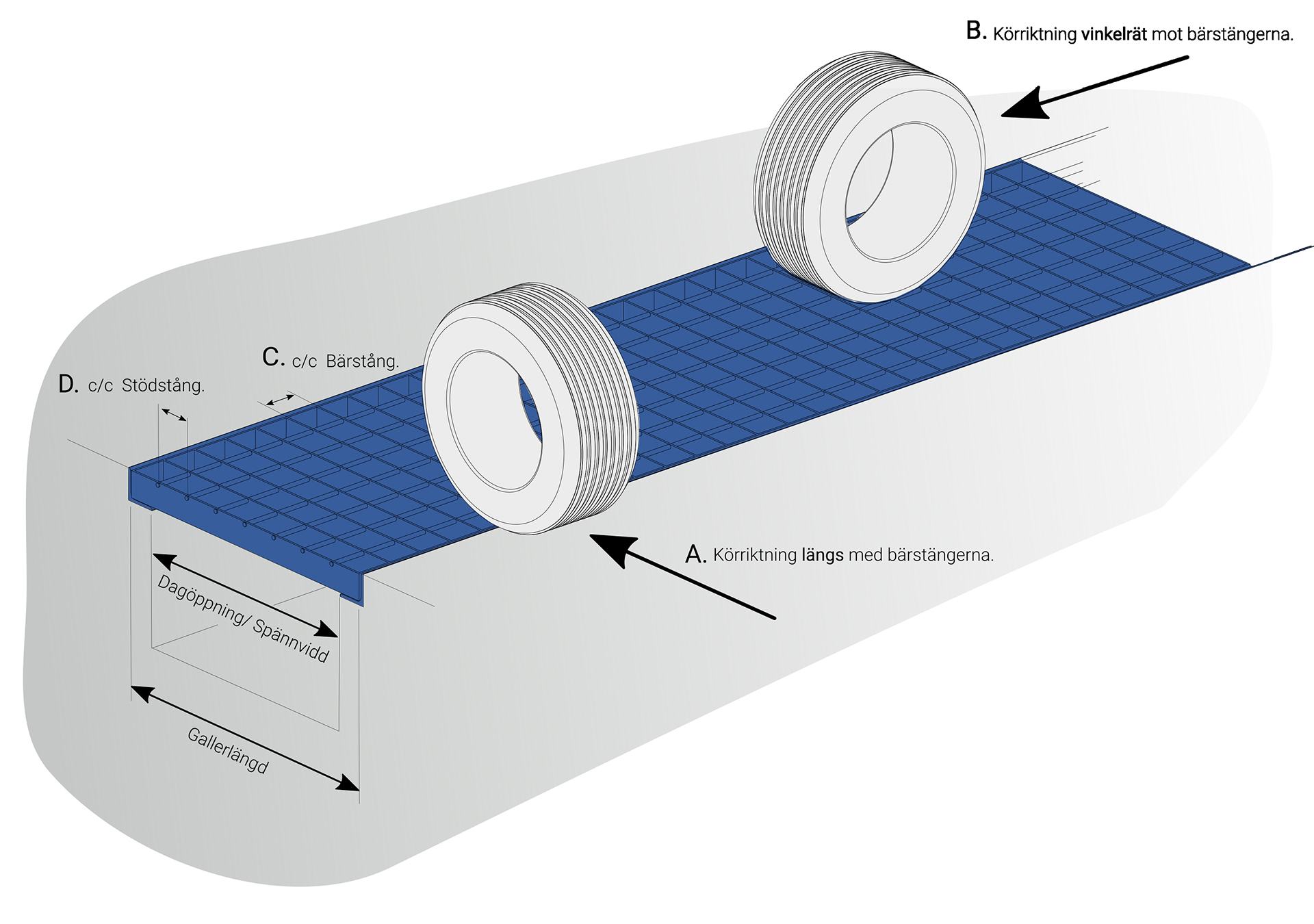

Observera att för tyngre lastbilar finns två tabeller beroende på vilken körriktning man ska ha (Se illustration till höger).


Personbilar max 3 ton

Körbart galler för personbilar med total maxvikt 3 ton.

Maskvidd: c/c 34 x 37 mm
Last:
 10 kN per hjul
Lastyta: 100 x 100 mm
Valfri körriktning

Benämning Dagöppning (mm) Gallerformat Dimension ingjutningsram Artikelnummer Lagerförd
H3 50/3 300 390 x 1000 x 50 L-55 x 55 x 3 5030391001
H3 50/4 400 490 x 1000 x 50 L-55 x 55 x 3 5040491001
H3 50/4 500 590 x 1000 x 50 L-55 x 55 x 3 5040591001
H3 50/4 600 690 x 1000 x 50 L-55 x 55 x 3 5040691001
H3 50/4 700 790 x 1000 x 50 L-55 x 55 x 3 5040791001
H3 50/4 800 890 x 1000 x 50 L-55 x 55 x 3 5040891001
H3 50/4 900 990 x 1000 x 50 L-55 x 55 x 3 5040991001
H3 60/4 1000 1114 x 1000 x 60 L-65 x 65 x 3 60411141001
H3 60/4 1100 1215 x 1000 x 60 L-65 x 65 x 3 60412151001
H3 60/4 1200 1315 x 1000 x 60 L-65 x 65 x 3 60413151001

Fordon mellan 3 – 16 tons totalvikt

Körbart galler för mindre lastbilar med total maxvikt 3 – 16 ton.

Maskvidd: c/c 34 x 37 mm
Last:
 45 kN per hjul
Lastyta: 200 x 200 mm
Valfri körriktning

Benämning Dagöppning (mm) Gallerformat Dimension ingjutningsram Artikelnummer Lagerförd
H3 50/3 300 390 x 1000 x 50 L-55 x 55 x 3 5030391001
H3 50/4 400 490 x 1000 x 50 L-55 x 55 x 3 5040491001
H3 50/4 500 590 x 1000 x 50 L-55 x 55 x 3 5040591001
H3 60/4 600 715 x 1000 x 60 L-65 x 65 x 3 60407151001
H3 60/4 700 815 x 1000 x 60 L-65 x 65 x 3 60408151001
H3 70/4 800 935 x 700 x 70 L-75 x 75 x 3 70409350701
H3 80/4 900 1054 x 700 x 80 L-85 x 85 x 3 80410540701
H3 80/4 1000 1150 x 700 x 80 L-85 x 85 x 3 8041150701
H3 80/4 1100 1250 x 700 x 80 L-85 x 85 x 3 80412500701
H3 80/4 1200 1350 x 700 x 80 L-85 x 85 x 3 80413500701

Tyngre fordon (Allmän trafik)

Körbart galler för tyngre trafik.

Maskvidd: c/c 34 x 37 mm
Last:
 55 kN per hjul
Lastyta: 300 x 200 mm

Benämning Dagöppn.
(mm)
Gallerformat Dimension
ingjutningsram
Artikelnr Lagerförd
H3 50/3 300 390 x 1000 x 50 L-55 x 55 x 3 5030391001
H3 50/4 400 490 x 1000 x 50 L-55 x 55 x 3 5040491001
H3 50/4 500 590 x 1000 x 50 L-55 x 55 x 3 5040591001
H3 60/4 600 715 x 1000 x 60 L-65 x 65 x 3 60407151001
H3 60/4 700 815 x 1000 x 60 L-65 x 65 x 3 60408151001
H3 60/4 800 915 x 1000 x 60 L-65 x 65 x 3 60409151001
H3 80/4 900 1054 x 700 x 80 L-85 x 85 x 3 80410540701
H3 70/4 1000 1135 x 700 x 70 L-75 x 75 x 3 70411350701
H3 80/4 1100 1250 x 700 x 80 L-85 x 85 x 3 80412500701
H3 80/4 1200 1350 x 700 x 80 L-85 x 85 x 3 80413500701

Maskvidd: c/c 34 x 37 mm
Last:
 55 kN per hjul
Lastyta: 200 x 300 mm

Benämning Dagöppn.
(mm)
Gallerformat Dimension
ingjutningsram
Artikelnr Lagerförd
H3 50/3 300 390 x 1000 x 50 L-55 x 55 x 3 5030391001
H3 50/4 400 490 x 1000 x 50 L-55 x 55 x 3 5040491001
H3 60/4 500 615 x 1000 x 60 L-65 x 65 x 3 60406151001
H3 70/4 600 735 x 700 x 70 L-75 x 75 x 3 70407350701
H3 80/4 700 850 x 700 x 80 L-85 x 85 x 3 8040850701

Trucktrafik med luftgummihjul

Körbart galler för trucktrafik med luftgummihjul.

Maskvidd: c/c 34 x 37 mm
Last:
 18 kN per hjul
Truckens nettovikt: 2,1 ton
Lyftkapacitet: 1,0 ton

Benämning Dagöppning (mm) Gallerformat Dimension ingjutningsram Artikelnummer Lagerförd
H3 35/3 300 360 x 1000 x 35 L-40 x 40 x 3 3530361001
H3 40/3 400 470 x 1000 x 40 L-45 x 45 x 3 4030471001
H3 45/3 500 580 x 1000 x 45 L-50 x 50 x 3 4530581001
H3 50/4 600 690 x 1000 x 50 L-55 x 55 x 3 5040691001
H3 50/4 700 790 x 1000 x 50 L-55 x 55 x 3 5040791001
H3 50/4 800 890 x 1000 x 50 L-55 x 55 x 3 5040891001
H3 50/4 900 990 x 1000 x 50 L-55 x 55 x 3 5040991001
H3 60/4 1000 1114 x 1000 x 60 L-65 x 65 x 3 60411141001
H3 60/4 1100 1215 x 1000 x 60 L-65 x 65 x 3 60412151001
H3 60/4 1200 1315 x 1000 x 60 L-65 x 65 x 3 60413151001

Maskvidd: c/c 34 x 37 mm
Last:
 28 kN per hjul
Truckens nettovikt: 3,1 ton
Lyftkapacitet: 1,5 ton

Benämning Dagöppning (mm) Gallerformat Dimension ingjutningsram Artikelnummer Lagerförd
H3 50/3 300 390 x 1000 x 50 L-55 x 55 x 3 5030391001
H3 40/3 400 470 x 1000 x 40 L-45 x 45 x 3 4030471001
H3 50/4 500 590 x 1000 x 50 L-55 x 55 x 3 5040591001
H3 50/4 600 690 x 1000 x 50 L-55 x 55 x 3 5040691001
H3 50/4 700 790 x 1000 x 50 L-55 x 55 x 3 5040791001
H3 50/4 800 890 x 1000 x 50 L-55 x 55 x 3 5040891001
H3 80/4 900 1054 x 700 x 80 L-85 x 85 x 3 80410540701
H3 60/4 1000 1114 x 1000 x 60 L-65 x 65 x 3 60411141001
H3 60/4 1100 1215 x 1000 x 60 L-65 x 65 x 3 60412151001
H3 60/4 1200 1315 x 1000 x 60 L-65 x 65 x 3 60413151001

Maskvidd: c/c 34 x 37 mm
Last:
 44 kN per hjul
Truckens nettovikt: 4,4 ton
Lyftkapacitet: 2,5 ton

Benämning Dagöppning (mm) Gallerformat Dimension ingjutningsram Artikelnummer Lagerförd
H3 50/4 400 490 x 1000 x 50 L-55 x 55 x 3 5040491001
H3 50/4 500 590 x 1000 x 50 L-55 x 55 x 3 5040591001
H3 60/4 600 715 x 1000 x 60 L-65 x 65 x 3 60407151001
H3 60/4 700 815 x 1000 x 60 L-65 x 65 x 3 60408151001
H3 70/4 800 935 x 700 x 70 L-75 x 75 x 3 70409350701
H3 80/4 900 1054 x 700 x 80 L-85 x 85 x 3 80410540701
H3 80/4 1000 1150 x 700 x 80 L-85 x 85 x 3 8041150701
H3 80/4 1100 1250 x 700 x 80 L-85 x 85 x 3 80412500701
H3 80/4 1200 1350 x 700 x 80 L-85 x 85 x 3 80413500701

Maskvidd: c/c 34 x 37 mm
Last:
 63 kN per hjul
Truckens nettovikt: 6,0 ton
Lyftkapacitet: 4,0 ton

Benämning Dagöppning (mm) Gallerformat Dimension ingjutningsram Artikelnummer Lagerförd
H3 60/4 500 615 x 1000 x 60 L-65 x 65 x 3 60406151001
H3 70/4 600 735 x 700 x 70 L-75 x 75 x 3 70407350701
H3 80/4 700 850 x 700 x 80 L-85 x 85 x 3 8040850701


Trucktrafik med homogena däck

Körbart galler för trucktrafik med homogena däck.

Maskvidd: c/c 34 x 37 mm
Last:
 26 kN per hjul
Truckens nettovikt: 2,1 ton
Lyftkapacitet: 1,0 ton

Benämning Dagöppning (mm) Gallerformat Dimension ingjutningsram Artikelnummer Lagerförd
H3 50/3 300 390 x 1000 x 50 L-55 x 55 x 3 5030391001
H3 40/3 400 470 x 1000 x 40 L-45 x 45 x 3 4030471001
H3 50/4 500 590 x 1000 x 50 L-55 x 55 x 3 5040591001
H3 50/4 600 690 x 1000 x 50 L-55 x 55 x 3 5040691001
H3 50/4 700 790 x 1000 x 50 L-55 x 55 x 3 5040791001
H3 50/4 800 890 x 1000 x 50 L-55 x 55 x 3 5040891001
H3 50/4 900 990 x 1000 x 50 L-55 x 55 x 3 5040991001
H3 60/4 1000 1114 x 1000 x 60 L-65 x 65 x 3 60411141001
H3 60/4 1100 1215 x 1000 x 60 L-65 x 65 x 3 60412151001
H3 60/4 1200 1315 x 1000 x 60 L-65 x 65 x 3 60413151001

Maskvidd: c/c 34 x 37 mm
Last:
 40 kN per hjul
Truckens nettovikt: 3,1 ton
Lyftkapacitet: 1,5 ton

Benämning Dagöppning (mm) Gallerformat Dimension ingjutningsram Artikelnummer Lagerförd
H3 50/3 300 390 x 1000 x 50 L-55 x 55 x 3 5030391001
H3 50/4 400 490 x 1000 x 50 L-55 x 55 x 3 5040491001
H3 50/4 500 590 x 1000 x 50 L-55 x 55 x 3 5040591001
H3 50/4 600 690 x 1000 x 50 L-55 x 55 x 3 5040691001
H3 60/4 700 815 x 1000 x 60 L-65 x 65 x 3 60408151001
H3 60/4 800 915 x 1000 x 60 L-65 x 65 x 3 60409151001
H3 80/4 900 1054 x 700 x 80 L-85 x 85 x 3 80410540701
H3 70/4 1000 1135 x 700 x 70 L-75 x 75 x 3 70411350701
H3 80/4 1100 1250 x 700 x 80 L-85 x 85 x 3 80412500701
H3 80/4 1200 1350 x 700 x 80 L-85 x 85 x 3 80413500701

Maskvidd: c/c 34 x 37 mm
Last:
 63 kN per hjul
Truckens nettovikt: 4,4 ton
Lyftkapacitet: 2,5 ton

Benämning Dagöppning (mm) Gallerformat Dimension ingjutningsram Artikelnummer Lagerförd
H3 60/4 500 615 x 1000 x 60 L-65 x 65 x 3 60406151001
H3 70/4 600 735 x 700 x 70 L-75 x 75 x 3 70407350701
H3 80/4 700 850 x 700 x 80 L-85 x 85 x 3 8040850701

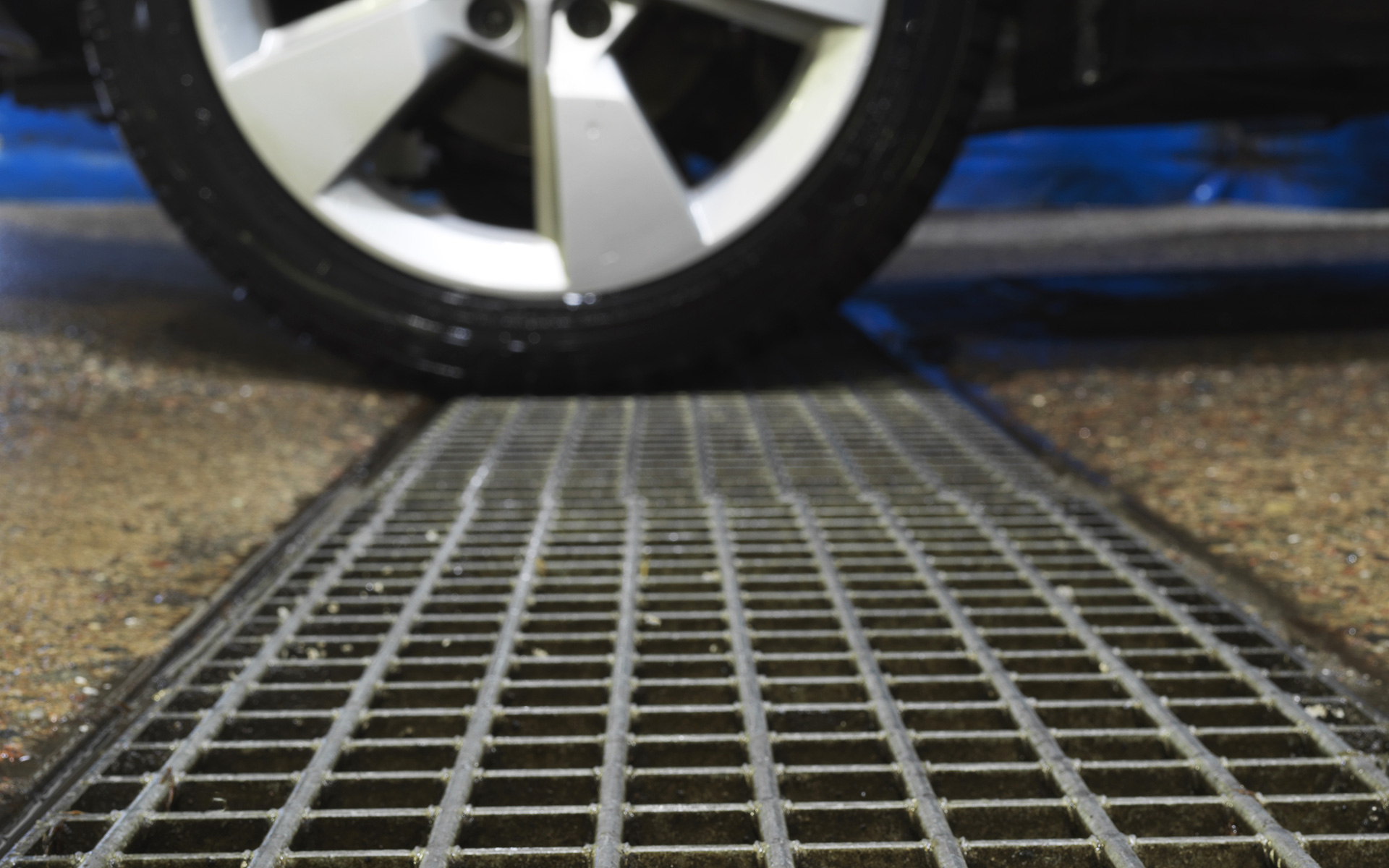

Måttbeställd körbar gallerdurk

Utöver det lagerförda sortimentet av gallerdurk erbjuder Weland även måttbeställda galler i många versioner och typer. Varje gallerdurkstyp har sitt användningsområde som exempelvis gångtrafik, olika typer av fordonstrafik, entréer, osv. Gallerdurken kan beställas med olika bärstångshöjder, maskvidder och format. Måttbeställd gallerdurk kapas och anpassas enligt kundens önskemål. Vi hjälper gärna till med projektering.

Specialstorlekar på ingjutningsramar och andra stålunderreden tillverkas på beställning.

Kontakta våra säljare för ytterligare information.


Körbar gallerdurk i rostfritt material

Som ett komplement till våra lagerförda och körbara gallerdurk samt
möjligheten till kundanpassade mått så erbjuder vi även körbar gallerdurk i rostfritt material. Gallerdurken tillverkas då i rostfritt kval. 1.4420 i betat  utförande.

Maskvidd: c/c 34 x 37 mm
Gallerhöjd: 50 mm
Kantstång: 25 mm
Utförande: Rostfritt 1.4420 obehandlat och betat

Benämning Bärstång (mm) Ytbehandling Art.nr.
H3 RF 50/3 Obehandlad HD03503021
H3 RF 50/3 Betat HD03503321
