FÄSTDETALJER

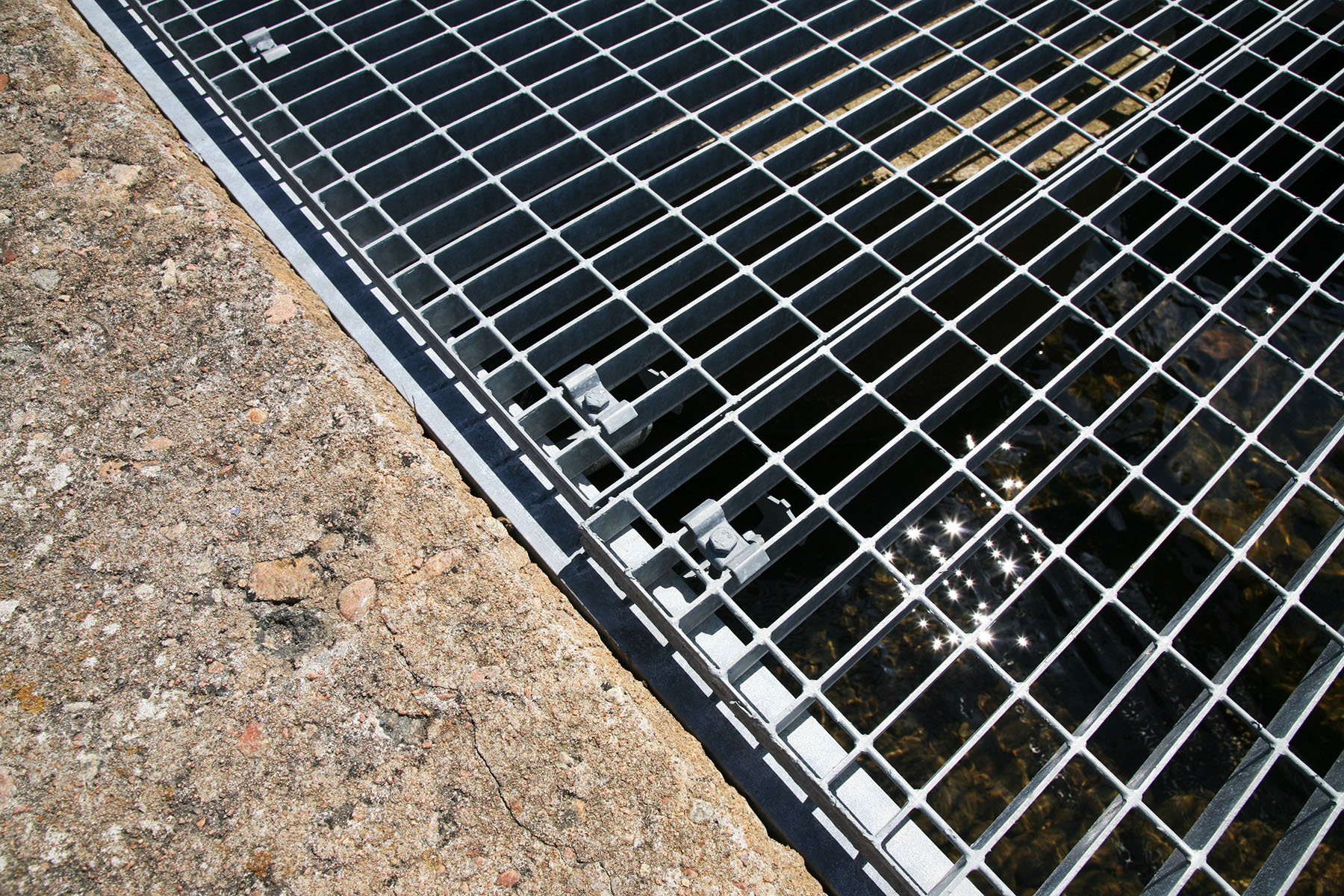

Gallerdurk, slitsdurk och lättdurk bör förankras mot underredet och detta kan ske på olika sätt. Här är några alternativ som Weland rekommenderar för att fästa de olika durkprodukterna i underredet.
Lagerförda fästdetaljer finns både som kompletta och separata detaljer. Fästdetaljer finns även i varmförzinkat och rostfritt utförande.
Se mer om detaljerna för gallerdurk, slitsdurk och lättdurk och hitta det som passar ditt montage.
Kompletta fästdetaljer till gallerdurk
Fästdetaljerna till gallerdurk finns både som kompletta och separata detaljer. Standardförpackning för kompletta fästdetaljer är 100 st. komponenter per kartong.

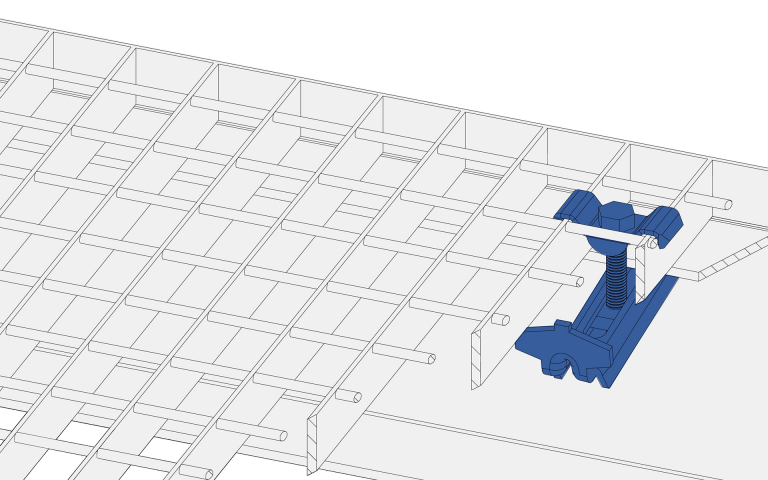

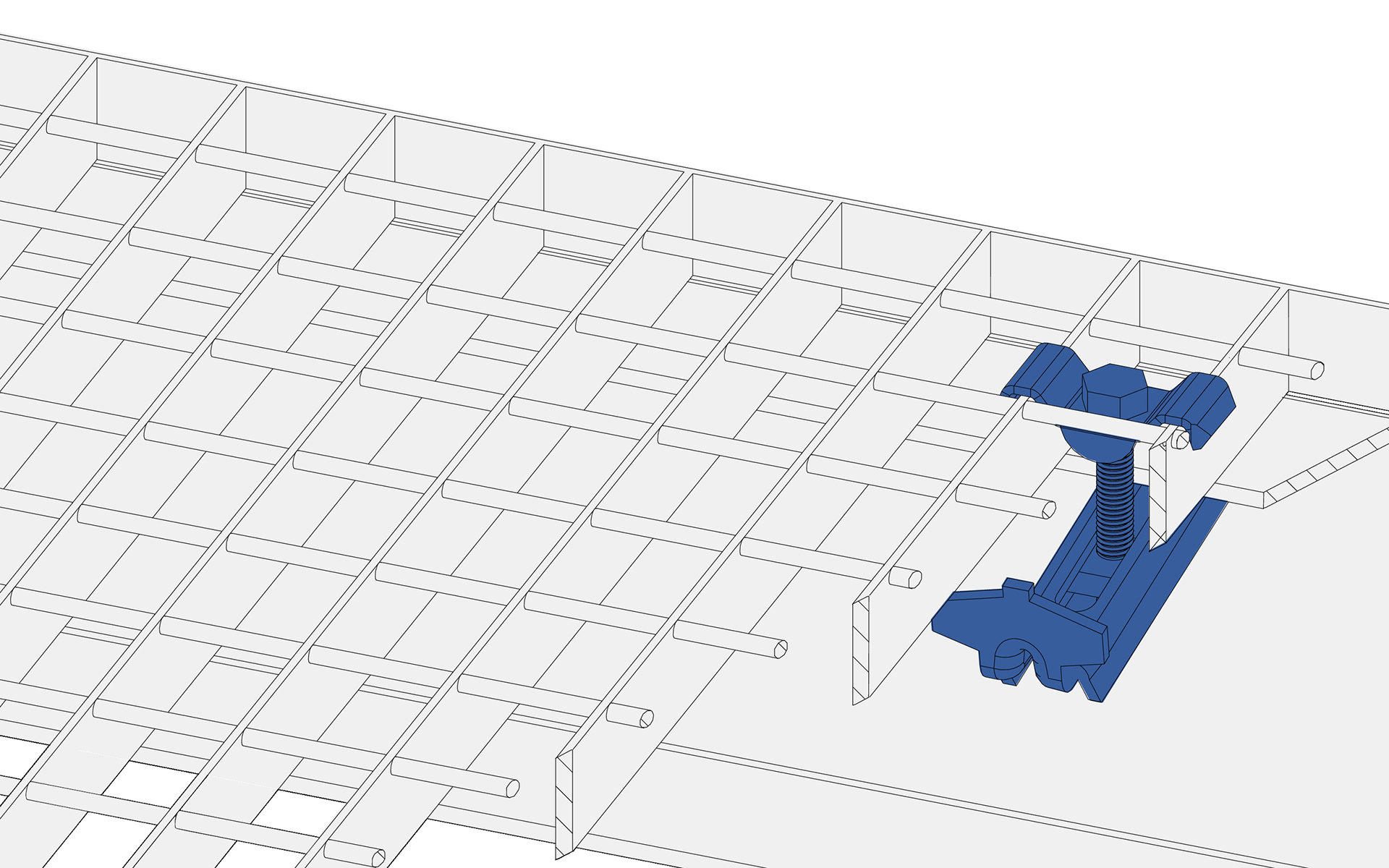

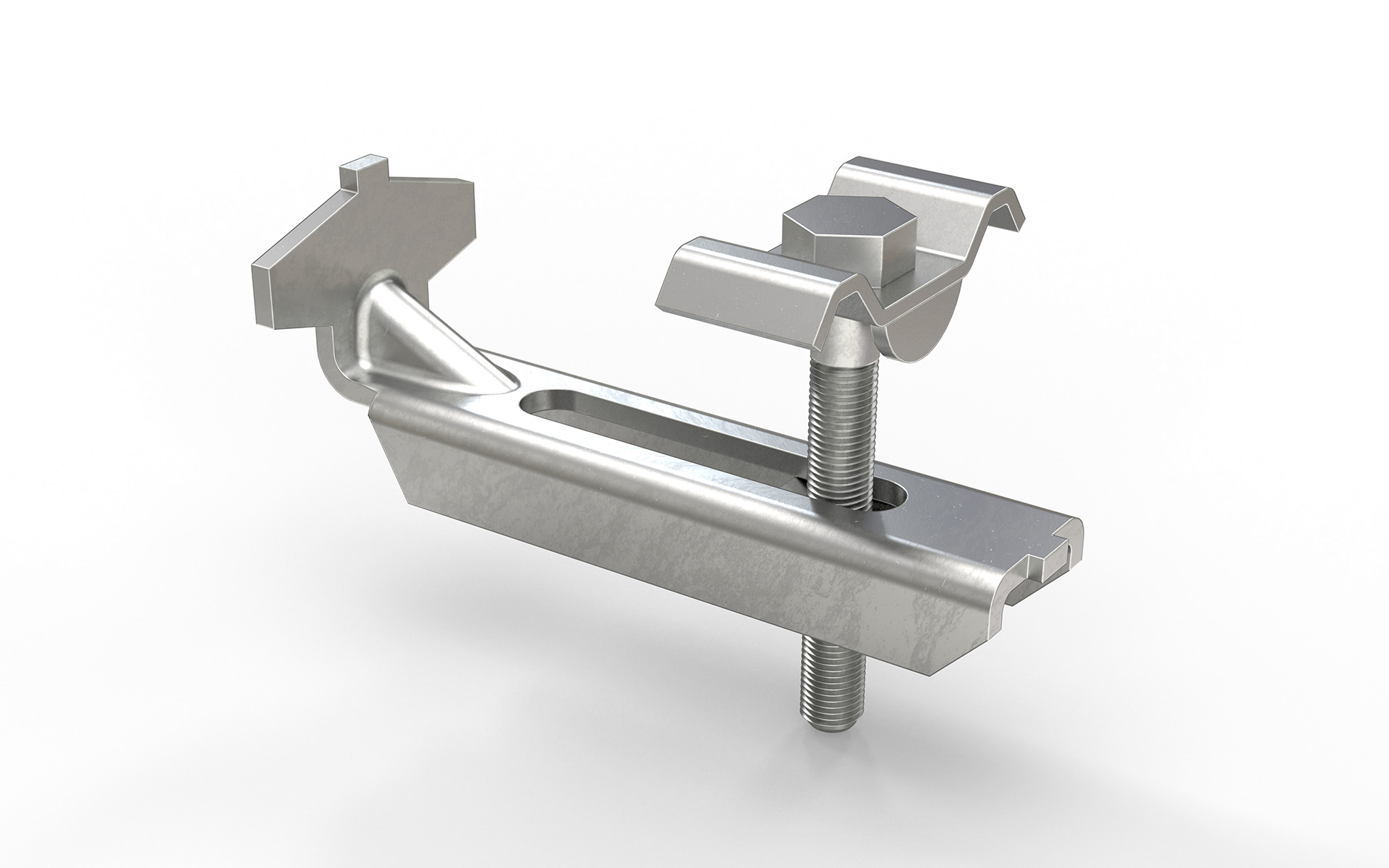

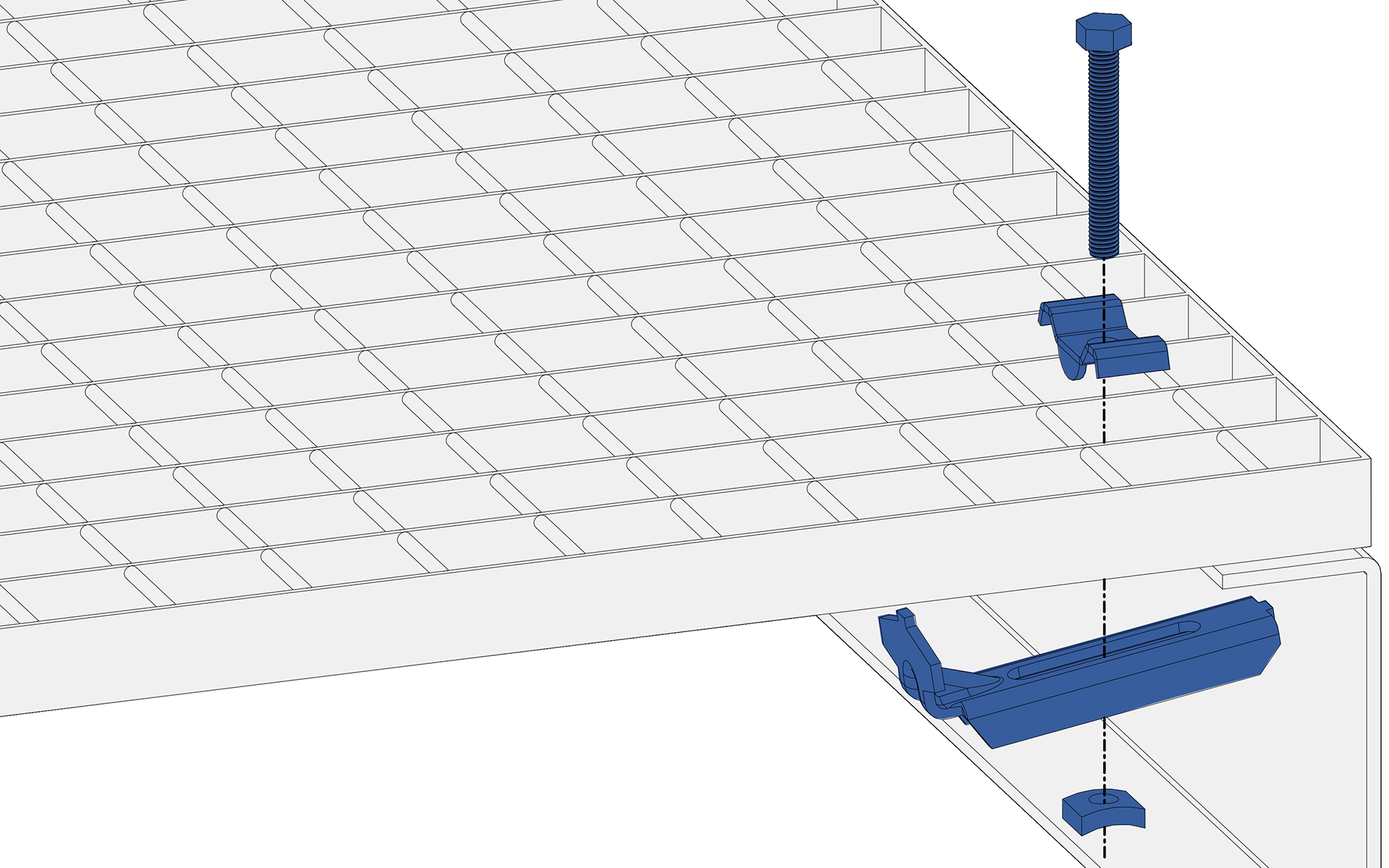

Komplett klammer för gallerdurk i fyra delar. Överdel, underdel, skruv och mutter. Finns med skruvlängderna 50, 60, 70 och 80 mm. Monteras utan borrning i underredet.
Passar till durktyperna: A, D, F, H, J, HN9-T och JN9-T.
Utförande: Varmförzinkat alternativt rostfri kvalitet EN 1.4404
Till durktyp | Till durkhöjd (mm) | Ytbehandling | Art.nr. | Lagerförd |
---|---|---|---|---|
D4, D6, A22x22 | 20-25 | Fzv | 163222011 | |
D4, D6, A22x22 | 30-35 | Fzv | 163222021 | |
D4, D6, A22x22 | 40-45 | Fzv | 163222031 | |
F4 | 20-25 | Fzv | 163252011 | |
F4 | 30-35 | Fzv | 163252021 | |
F4 | 40-45 | Fzv | 163252031 | |
F4 | 50 | Fzv | 163252041 | |
H3, H4, H6, H9 | 20-25 | Fzv | 163332011 | |
H3, H4, H6, H9 | 30-35 | Fzv | 163332021 | |
H3, H4, H6, H9 | 40-45 | Fzv | 163332031 | |
H3, H4, H6, H9 | 50 | Fzv | 163332041 | |
H3, H4, H6, H9 | 30-35 | Rf | 163332022 | |
H3, H4, H6, H9 | 40-45 | Rf | 163332032 | |
J9 | 20-25 | Fzv | 163413011 | |
J9 | 30-35 | Fzv | 163413021 | |
J9 | 40-45 | Fzv | 163413031 | |
J9 | 50 | Fzv | 163413041 | |
HN9-T, JN9-T | 20-25 | Fzv | 163483011 | |
HN9-T, JN9-T | 30-35 | Fzv | 163483021 | |
HN9-T, JN9-T | 40-45 | Fzv | 163483031 | |
HN9-T, JN9-T | 50 | Fzv | 163483041 |

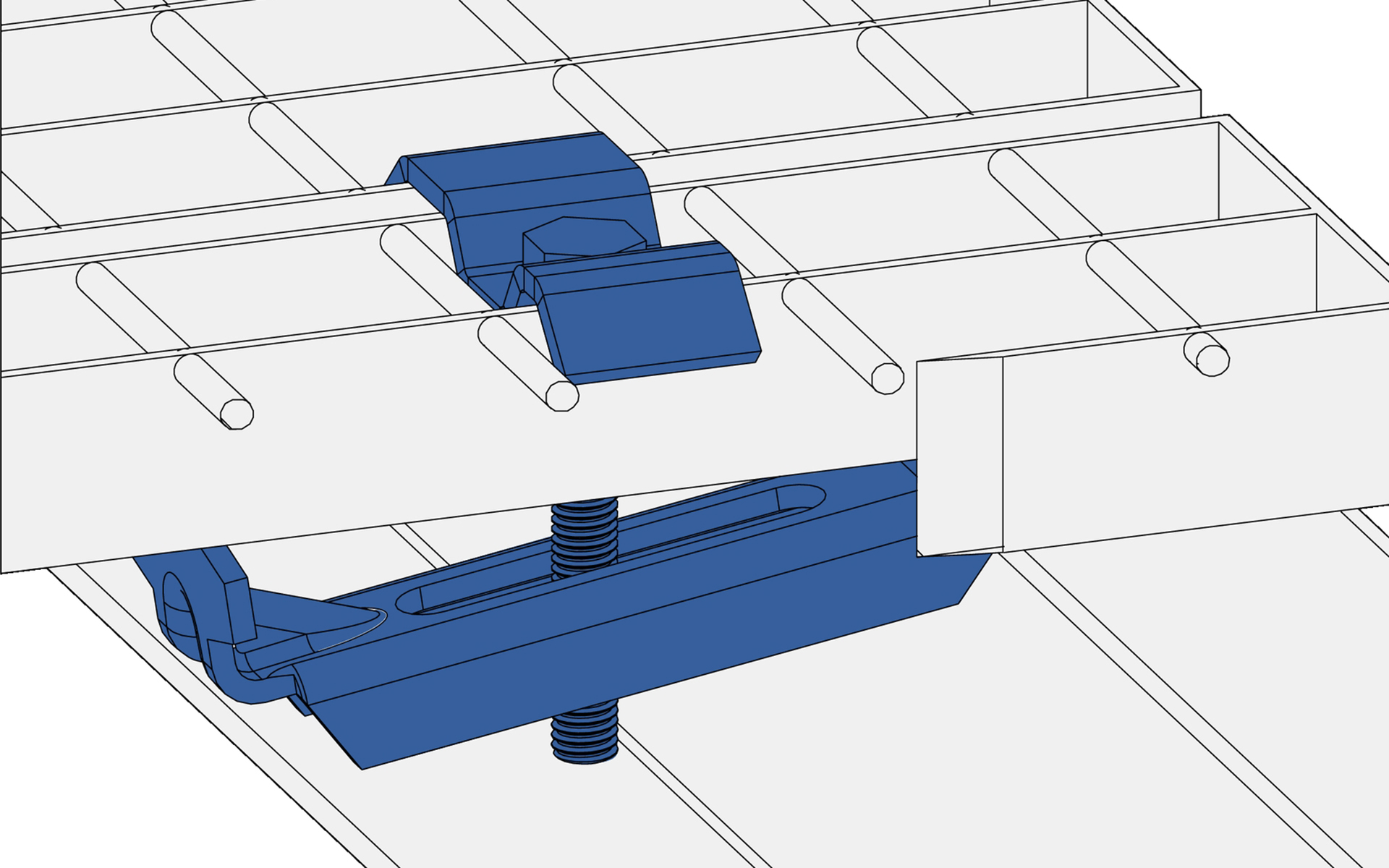

Komplett klammer i fyra delar. Specialöverdel, underdel, skruv och mutter. Finns med skruvlängderna 50, 60, 70 och 80 mm. Monteras utan borrning i underredet.
Passar till durktyperna: H och J.
Utförande: Varmförzinkat
Till durktyp | Till durkhöjd (mm) | Ytbehandling | Art.nr. | Lagerförd |
---|---|---|---|---|
H3, H4, H6, H9 | 20-25 | Fzv | 163362511 | |
H3, H4, H6, H9 | 30-35 | Fzv | 163362521 | |
H3, H4, H6, H9 | 40-45 | Fzv | 163362531 | |
H3, H4, H6, H9 | 50 | Fzv | 163362541 | |
J9 | 20-25 | Fzv | 163442511 | |
J9 | 30-35 | Fzv | 163442521 | |
J9 | 40-45 | Fzv | 163442531 | |
J9 | 50 | Fzv | 163442541 |

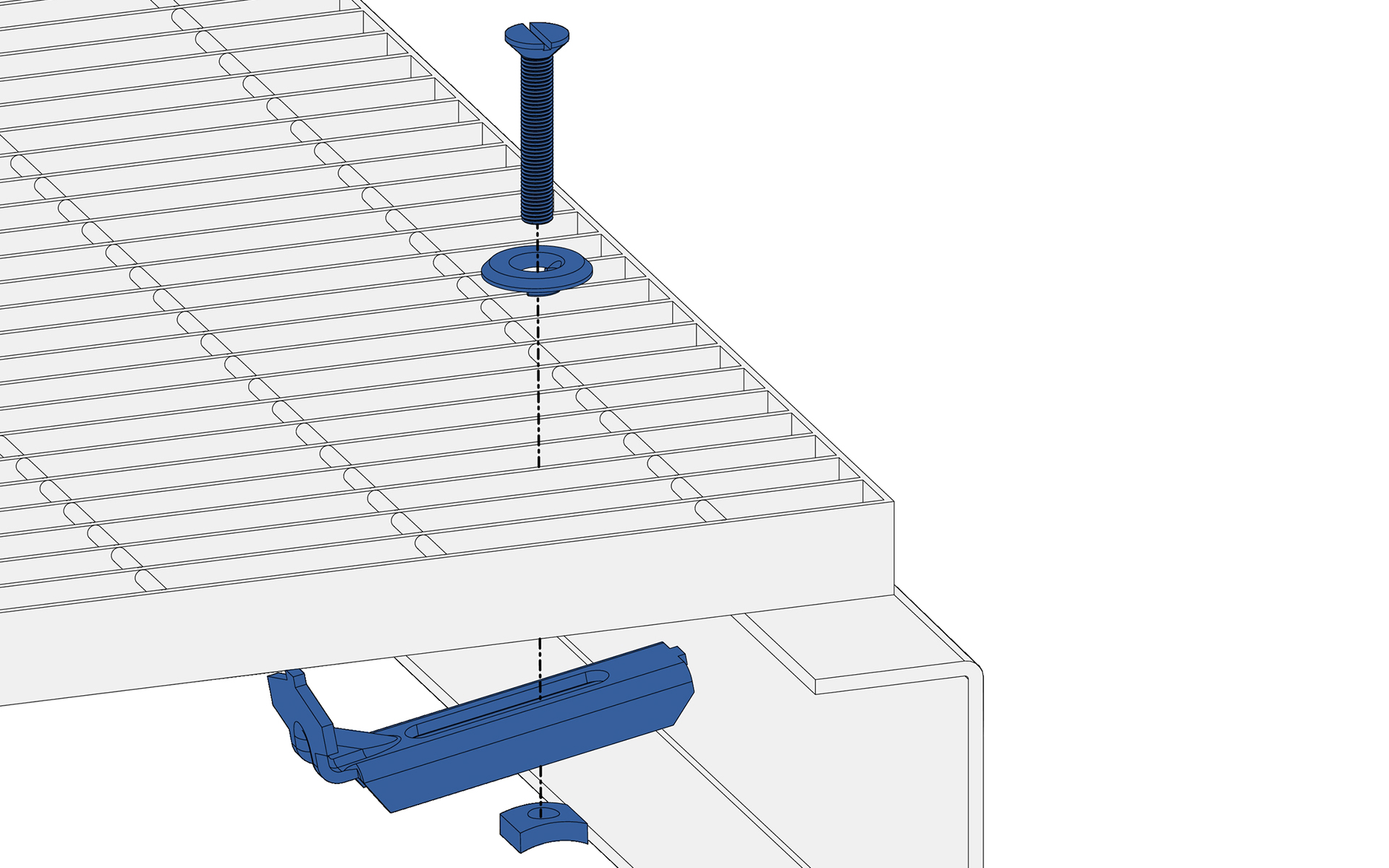

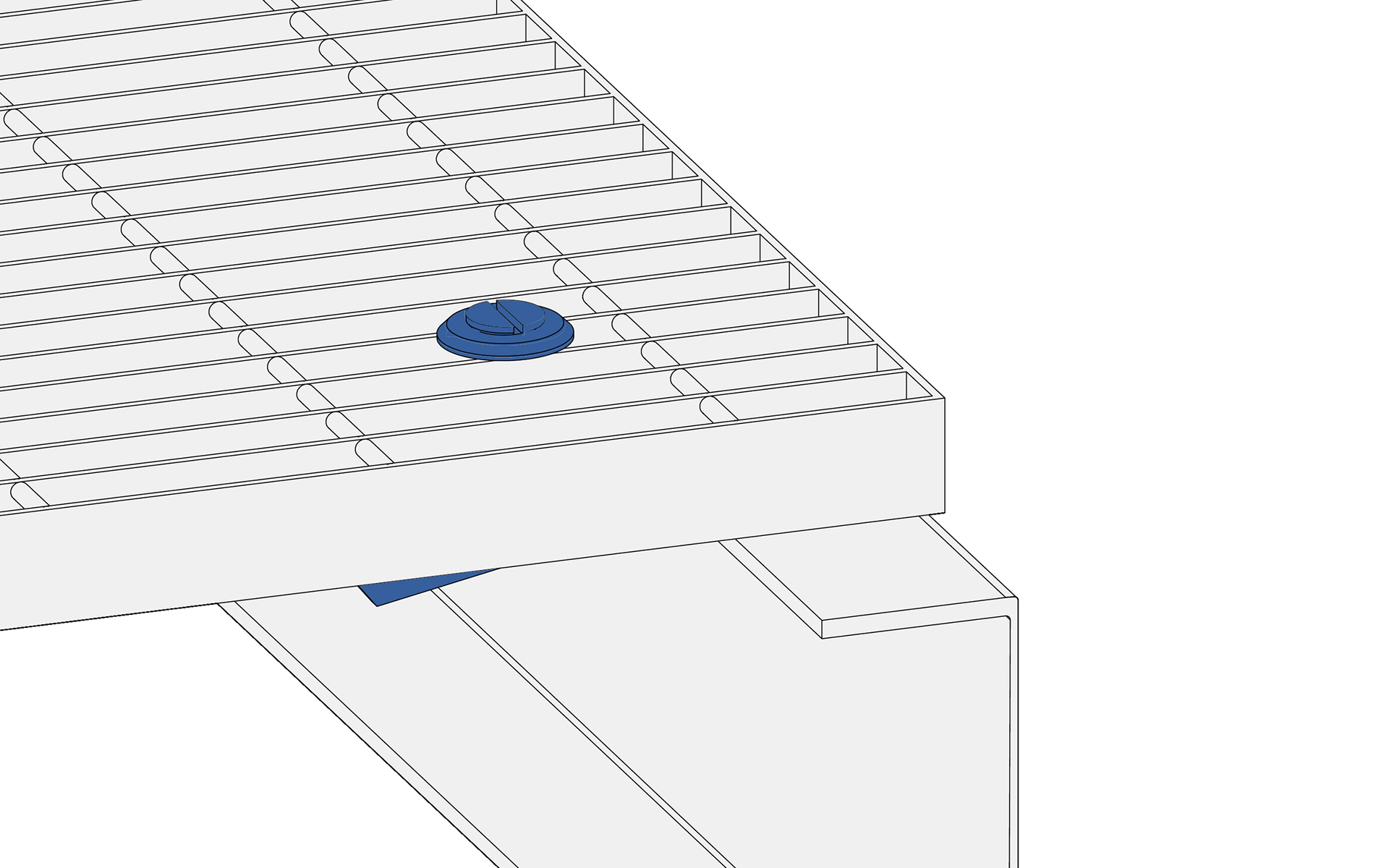

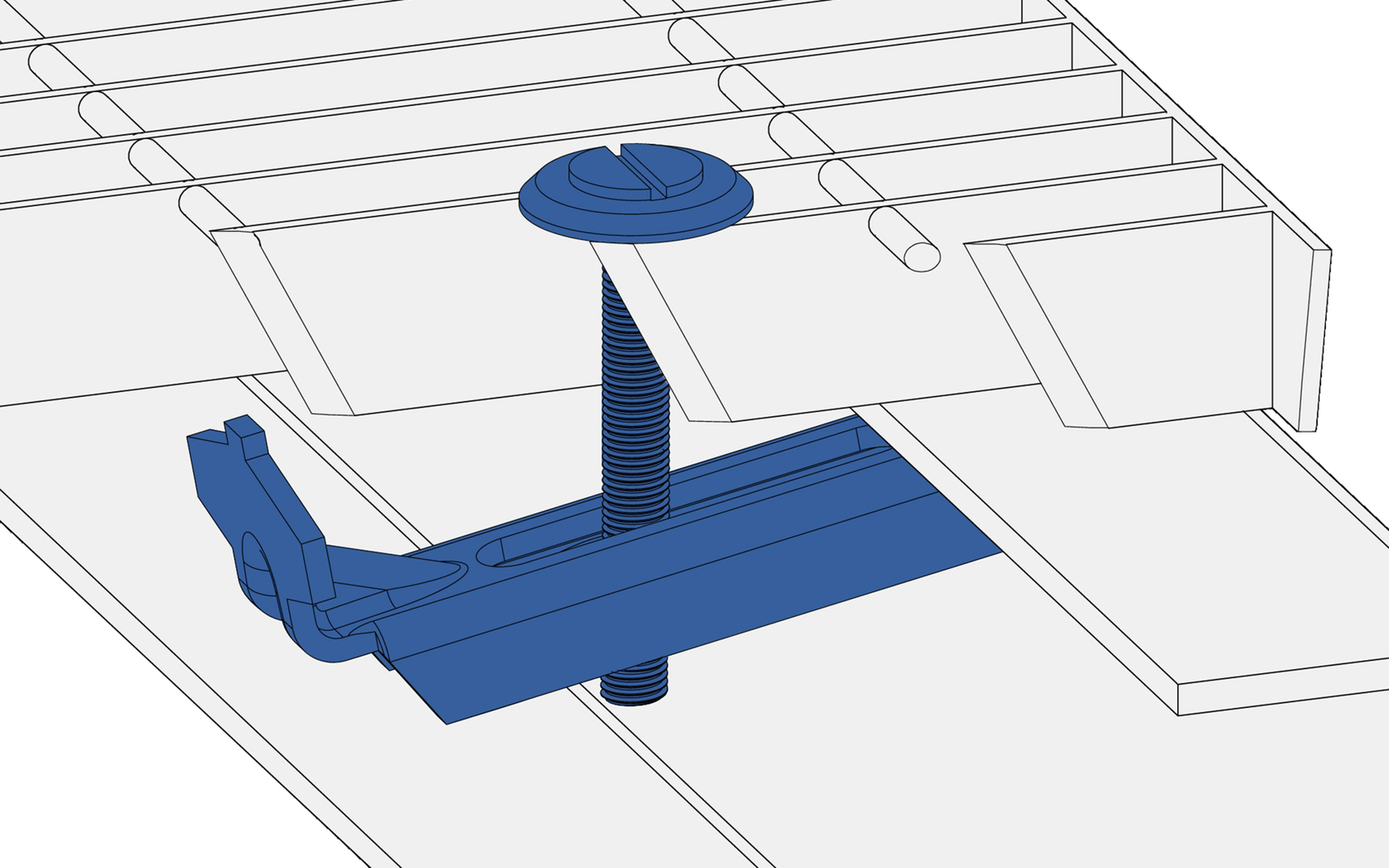

Komplett klammer för finmaskig durk i fyra delar. Specialöverdel, underdel, skruv och mutter. Finns med skruvlängderna 50 och 70 mm. Monteras utan borrning i underredet.
Passar till durktyperna: A, B, D och N.
Utförande: Varmförzinkat alternativt rostfri kvalitet EN 1.4404
Till durktyp | Till durkhöjd (mm) | Ytbehandling | Art.nr. | Lagerförd |
---|---|---|---|---|
B, D, N, A22x22 | 20 | Fzv | 163280011 | |
B, D, N, A22x22 | 20 | Rf | 163280012 | |
B, D, N, A22x22 | 25-40 | Fzv | 163280031 | |
B, D, N, A22x22 | 25-40 | Rf | 163280032 |

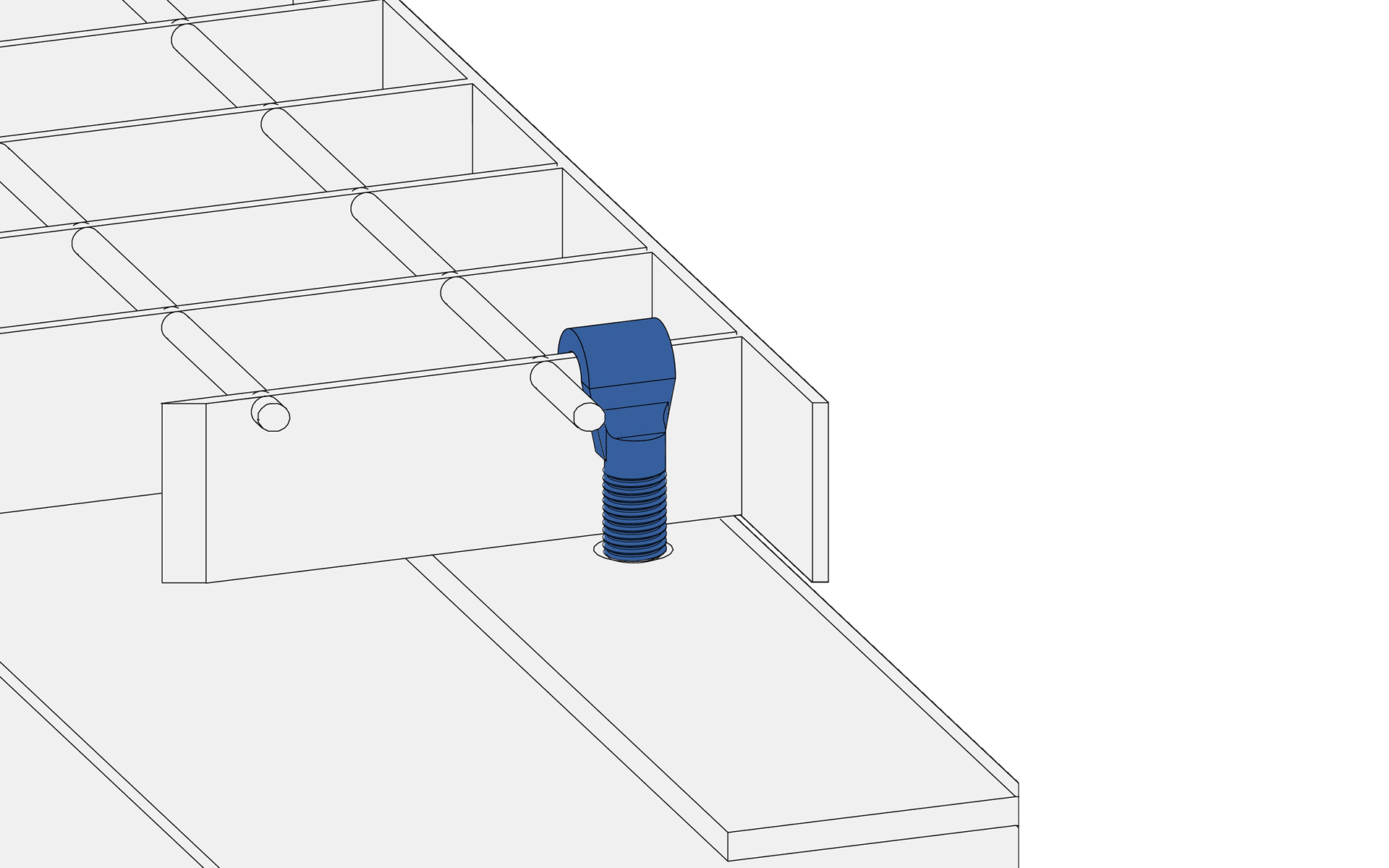

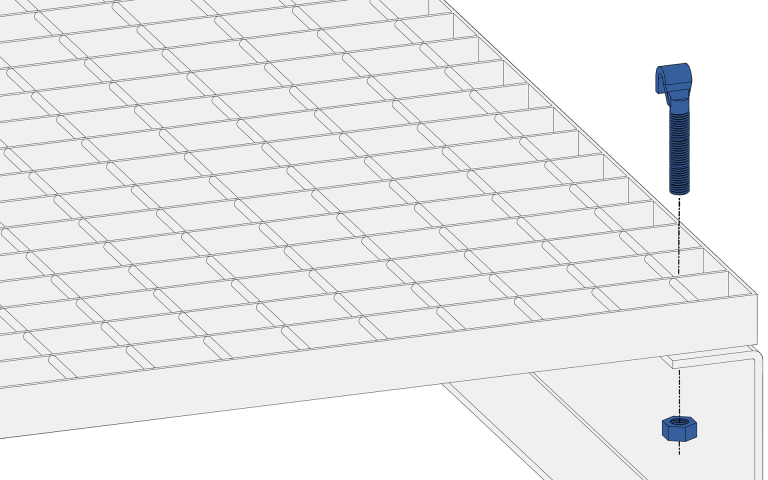

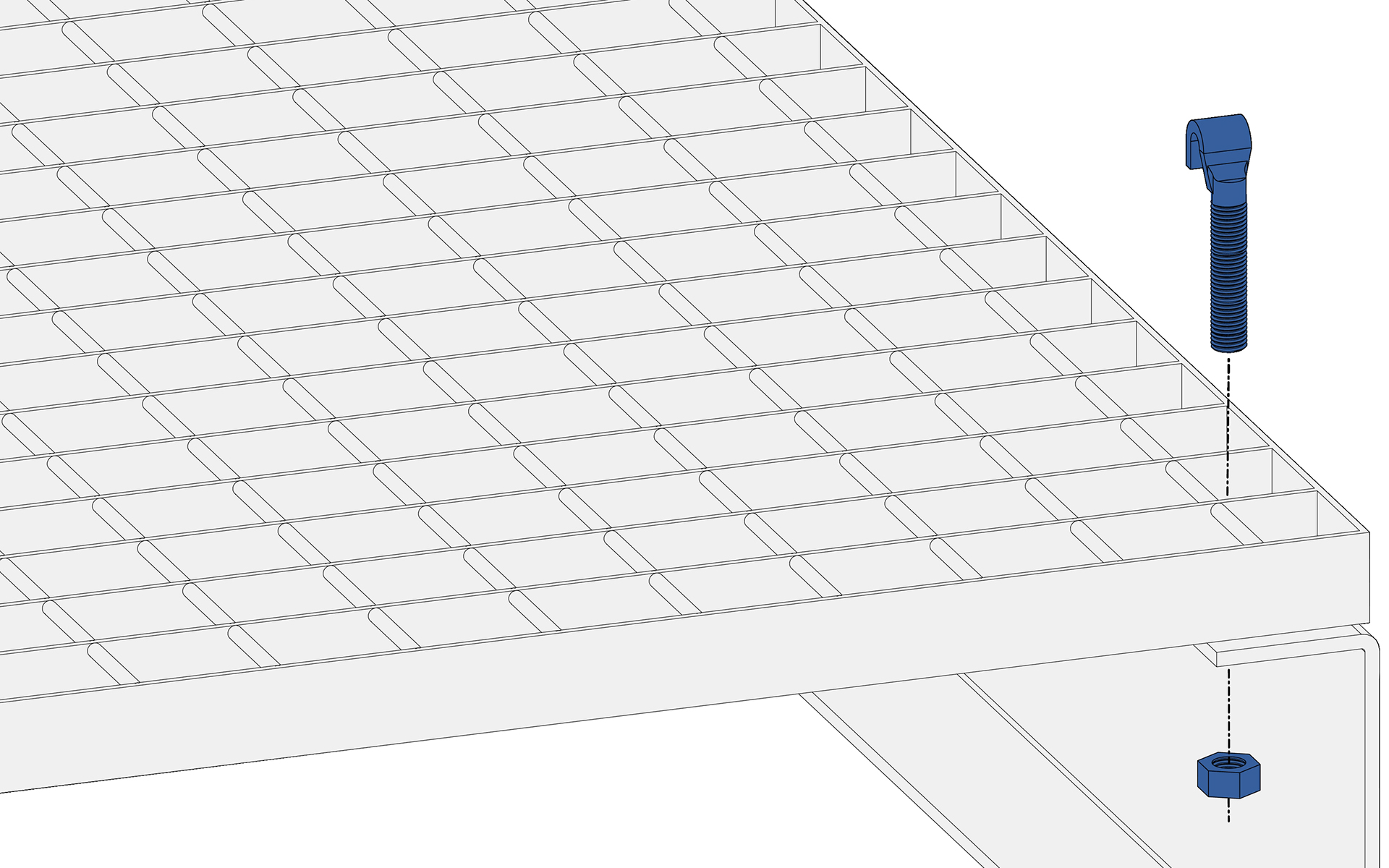

Komplett J-krok i tre delar. J-krok, bricka och mutter. Passar alla typer av gallerdurk och A-durk. Finns med bultlängderna 38, 48, 58, 68 och 78 mm. Hål måste borras i underredet.
Passar till durktyperna: A, B, D, F, H, I, J och N.
Utförande: Ytbehandling zink/nickel
Dimension | Gänglängd (mm) | Till durkhöjd (mm) | Art.nr. | Lagerförd |
---|---|---|---|---|
M8 x 38 | 20 | <20 | 163603801 | |
M8 x 48 | 20 | 25-30 | 163604801 | |
M8 x 58 | 20 | 35-40 | 163605801 | |
M8 x 68 | 20 | 45-50 | 163606801 | |
M8 x 78 | 20 | 55-60 | 163607801 |

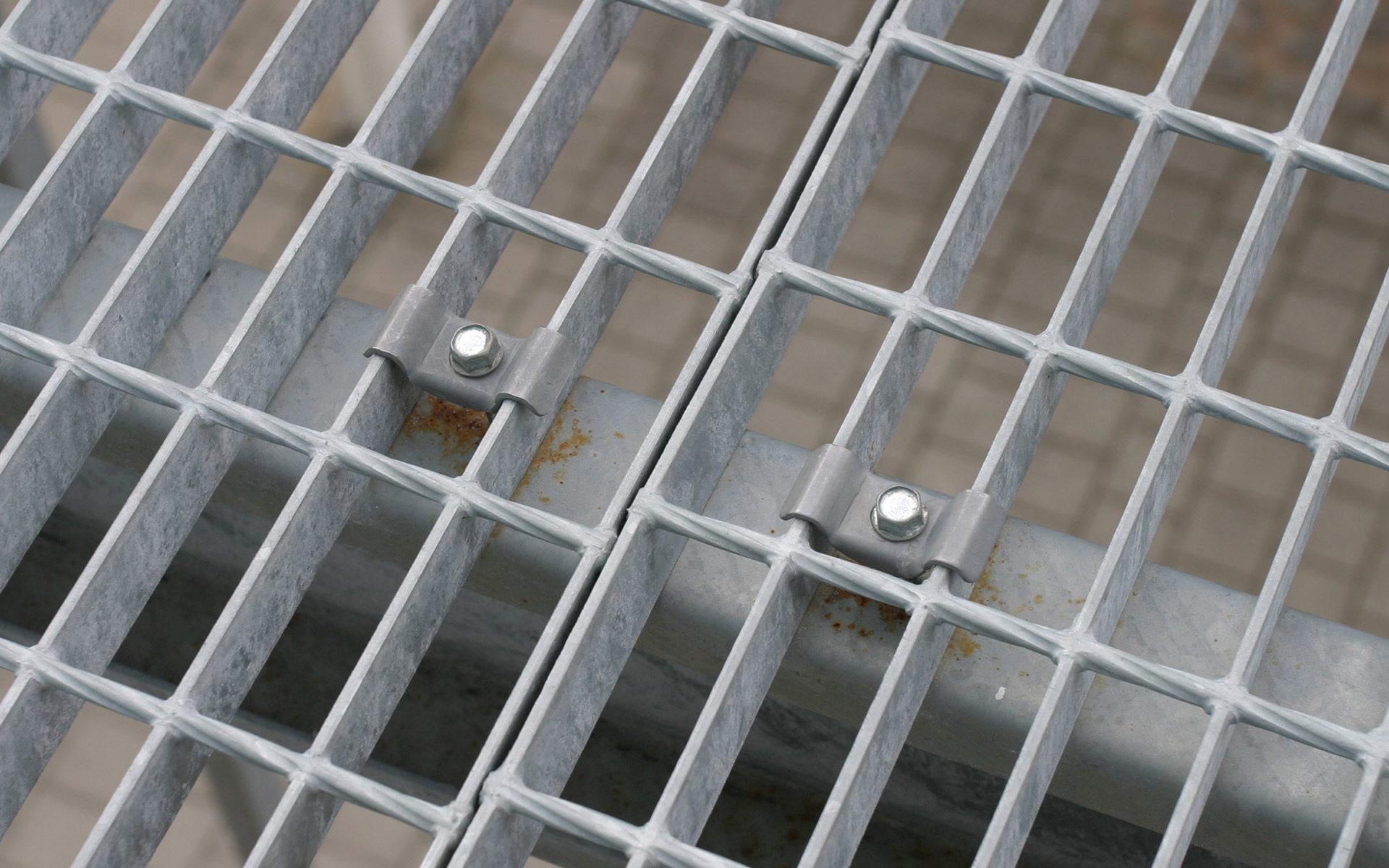

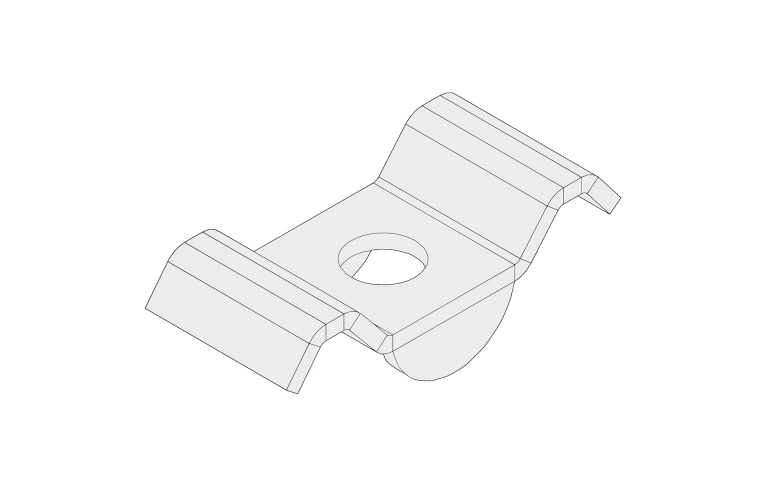

Separata fästdetaljer till gallerdurk
Fästdetaljerna till gallerdurk finns både som kompletta och separata detaljer. För lastöverföring mellan gallerdurk finns clips att tillgå. Standardförpackning för separata fästdetaljer är 100 st. komponenter per kartong.
OBS! Överdel med dimension 22 x 20 mm går ej att använda tillsammans med M8x50 – M8x80 mm.
Utförande: Varmförzinkat, ZM310 alt. rostfritt A4
Till durktyp | Dimension (mm) | Ytbehandling | Art.nr. | Lagerförd |
---|---|---|---|---|
D4, D9, A22x22 | 22 x 20 | Fzv | 163222001 | |
F4, F9 | 25 x 20 | Fzv | 163252001 | |
H3, H4, H6, H9 | 33 x 20 | ZM310 | 163332001 | |
H3, H4, H6, H9 | 33 x 20 | Rf | 163332002 | |
J9 | 41 x 30 | ZM310 | 163413001 |

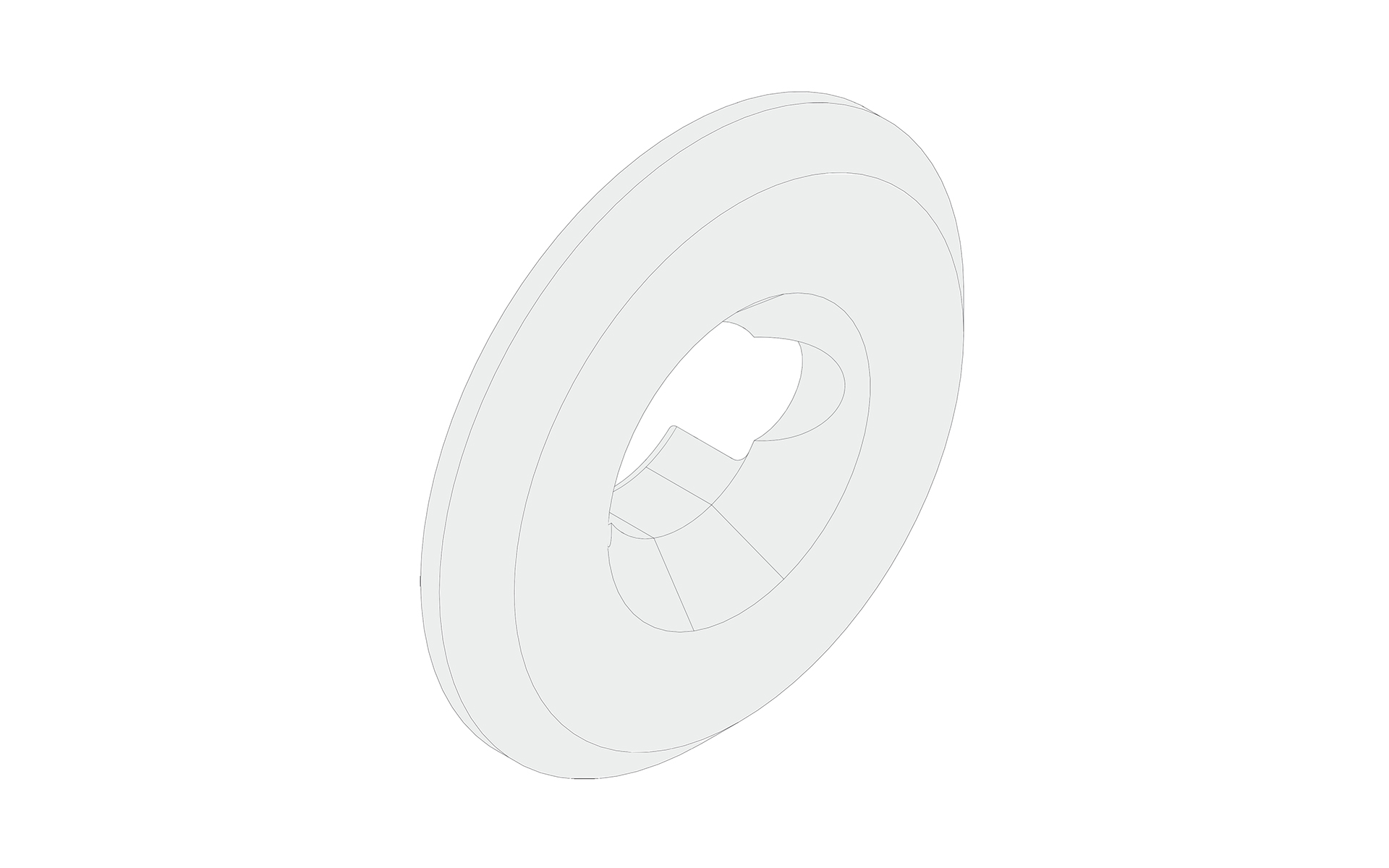

Uförande: ZM310 alt. rostfritt A4
Till durktyp | Diameter | Ytbehandling | Art.nr. | Lagerförd |
---|---|---|---|---|
B, D, N, A22x22 | 28 | ZM310 | 163280001 | |
B, D, N, A22x22 | 28 | Rf | 163280002 |
Utförande: ZM310
Till durktyp | Dimension (mm) | Ytbehandling | Art.nr. | Lagerförd |
---|---|---|---|---|
H3, H4, H6, H9 | 36 x 25 | ZM310 | 163362501 | |
J9 | 44 x 25 | ZM310 | 163442501 |
Utförande: ZM310
Till durktyp | Dimension (mm) | Ytbehandling | Art.nr. | Lagerförd |
---|---|---|---|---|
HN9-T, JN9-T | 48 x 30 | ZM310 | 163483001 |

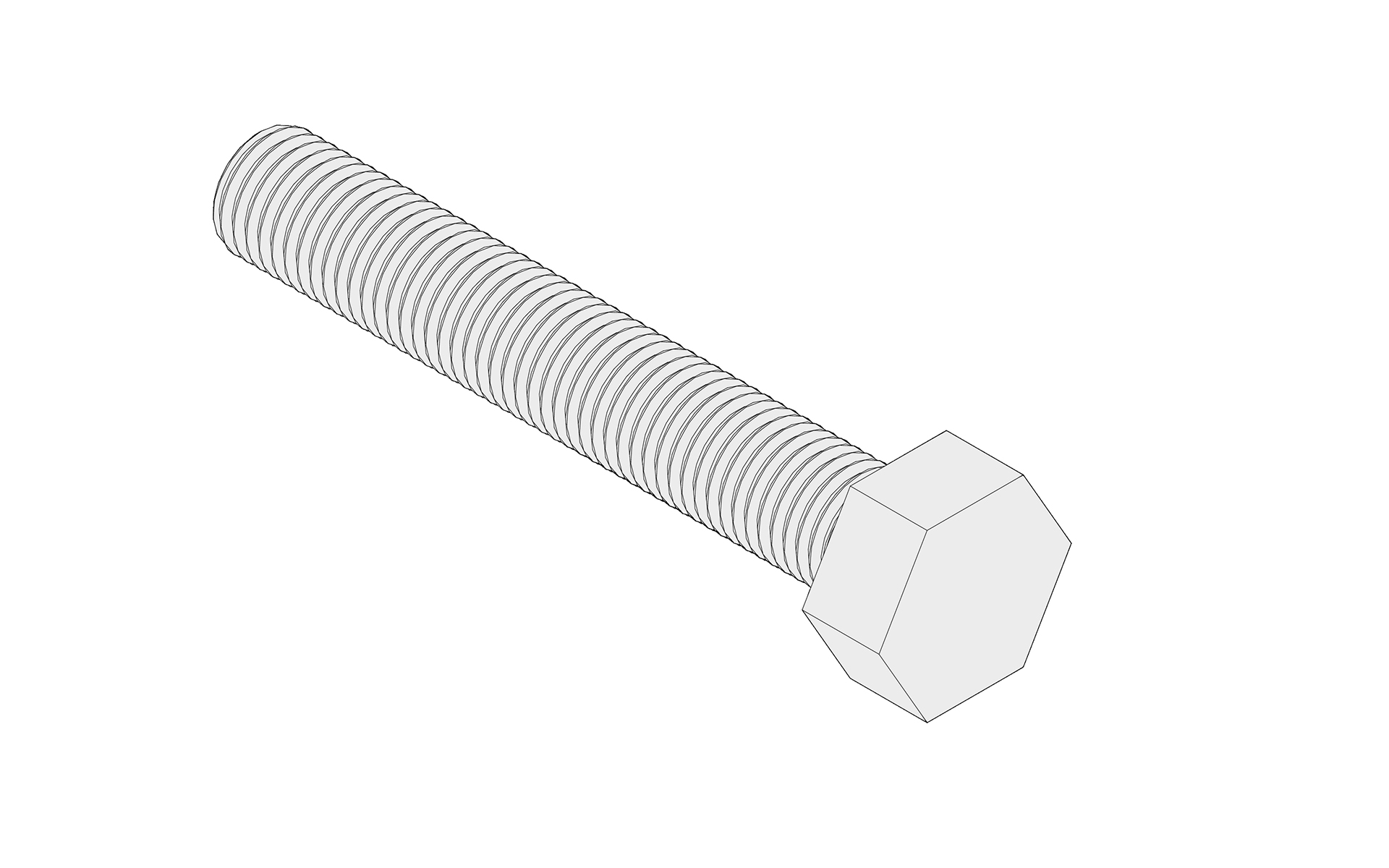

Utförande: Varmförzinkat, Zn/Ni alt. rostfritt A4
Till durkhöjd (mm) | Dimension | Ytbehandling | Art.nr. | Lagerförd |
---|---|---|---|---|
20-25 | M8 x 50 | Zn/Ni | 163605001 | |
30-35 | M8 x 60 | Fzv | 163606001 | |
30-35 | M8 x 60 | Rf | 163606002 | |
40-45 | M8 x 70 | Fzv | 163607001 | |
40-45 | M8 x 70 | Rf | 163607002 | |
50 | M8 x 80 | Fzv | 163608001 |

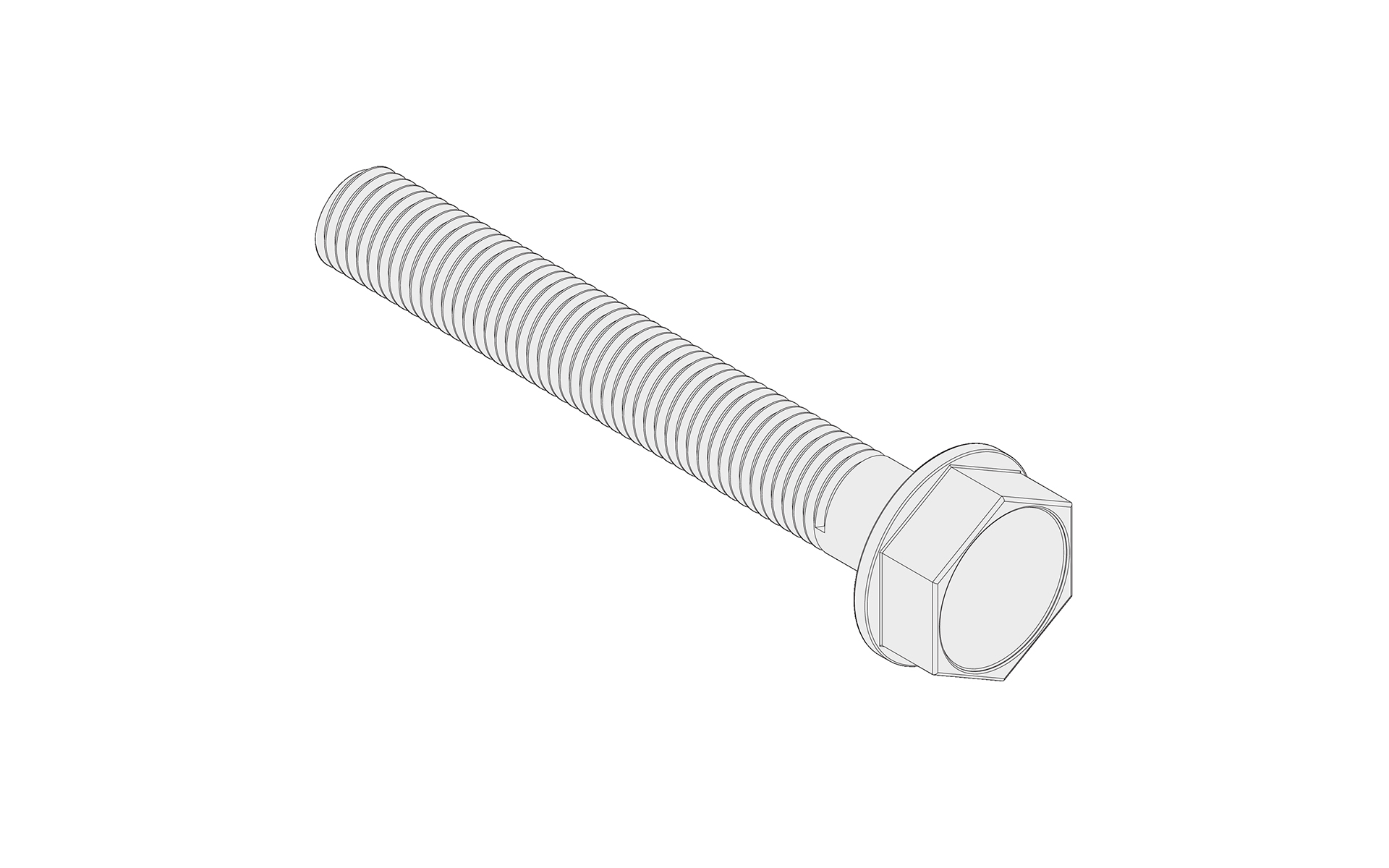

Till durktyp: H3, H4, H6, H9, J9
Utförande: Zn/Ni, varmförzinkat alt. rostfritt A4
Till durkhöjd (mm) | Dimension | Ytbehandling | Art.nr. | Lagerförd |
---|---|---|---|---|
20-25 | M8 x 50 | Zn/Ni | 1636050041 | |
20-25 | M8 x 50 | Rf | 1636050042 | |
30-40 | M8 x 70 | Fzv | 1636070041 | |
30-40 | M8 x 70 | Rf | 1636070042 |
Utförande: Ytbehandlad Zn/Ni
Till durkhöjd (mm) | Dimension | Ytbehandling | Art.nr. | Lagerförd |
---|---|---|---|---|
20-30 | M8 x 50 | Zn/Ni | 163615001 |
Borrkapacitet max 6 mm tjocklek.
Utförande: Ybehandlad Zn/Ni
Till durkhöjd (mm) | Dimension | Ytbehandling | Art.nr. | Lagerförd |
---|---|---|---|---|
20-30 | 6,3 x 50 | Zn/Ni | 163145001 |

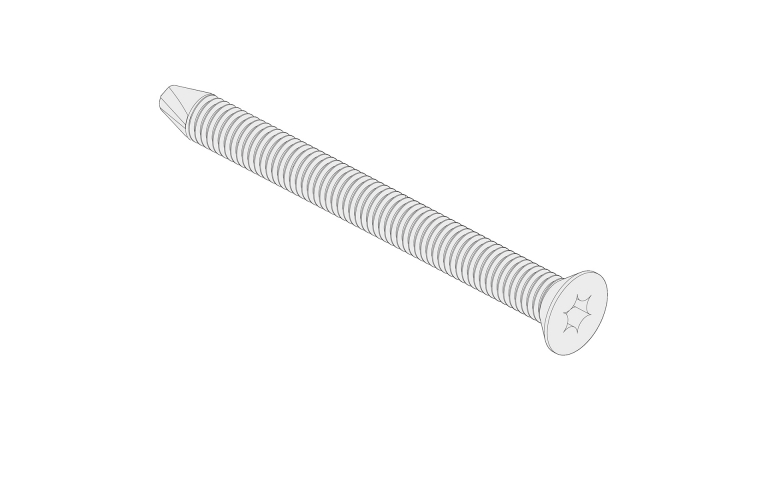

Torx T30. Borrkapacitet max 6 mm tjocklek.
Utförande: Ybehandlad Zn/Ni
Till durkhöjd (mm) | Dimension | Art.nr. | Lagerförd |
---|---|---|---|
25-35 | 6,3 x 60 | 163636001 |

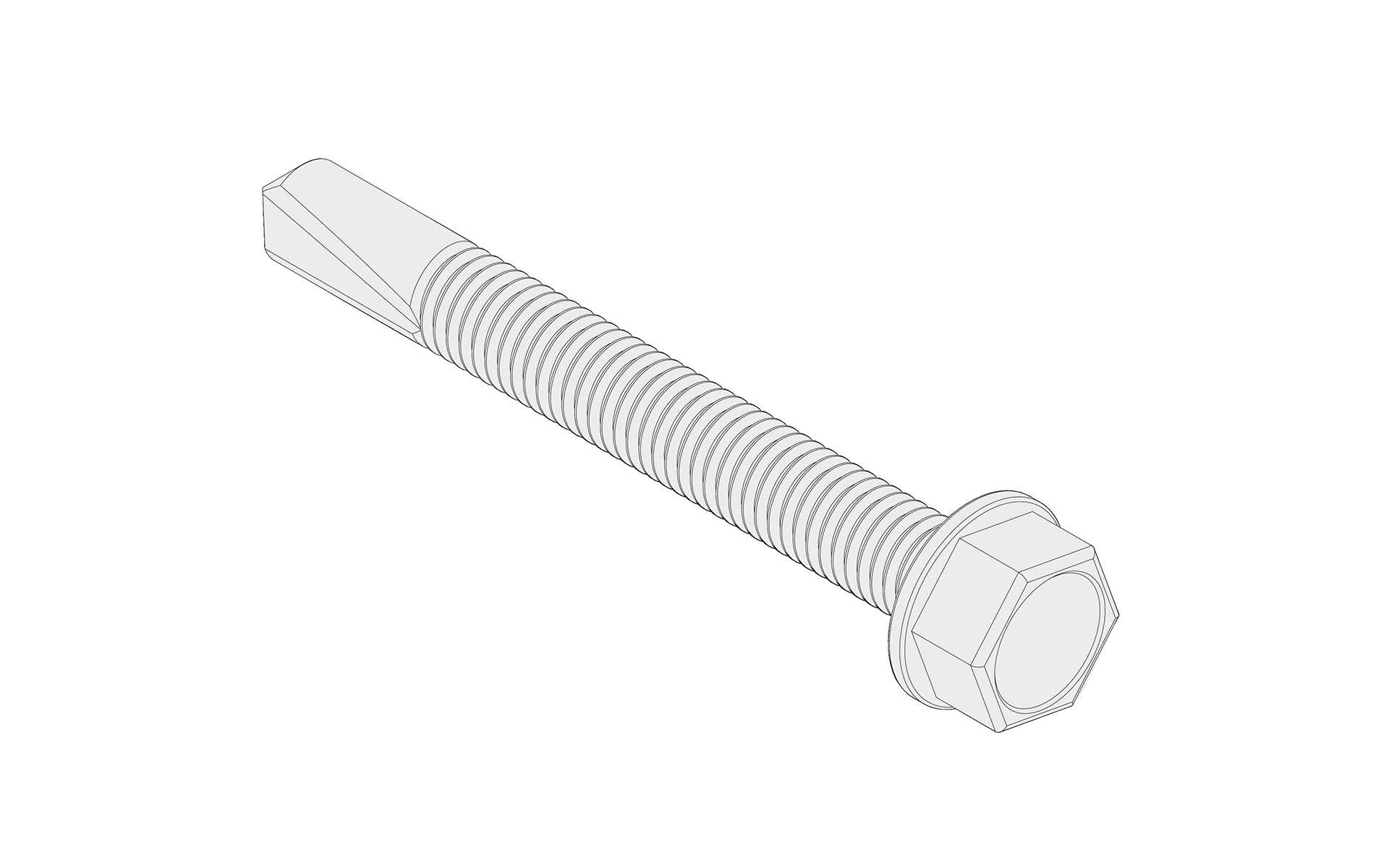

Borrskruv med gängdel och skruvskalle av rostfritt stål A2 med borrspets av kolstål. Borrkapacitet max 12 mm tjocklek.
Utförande: Rostfri
Till durkhöjd (mm) | Dimension | Art.nr. | Lagerförd |
---|---|---|---|
20-25 | 5,5 x 50 | 163555002 | |
30-40 | 5,5 x 65 | 163556502 |

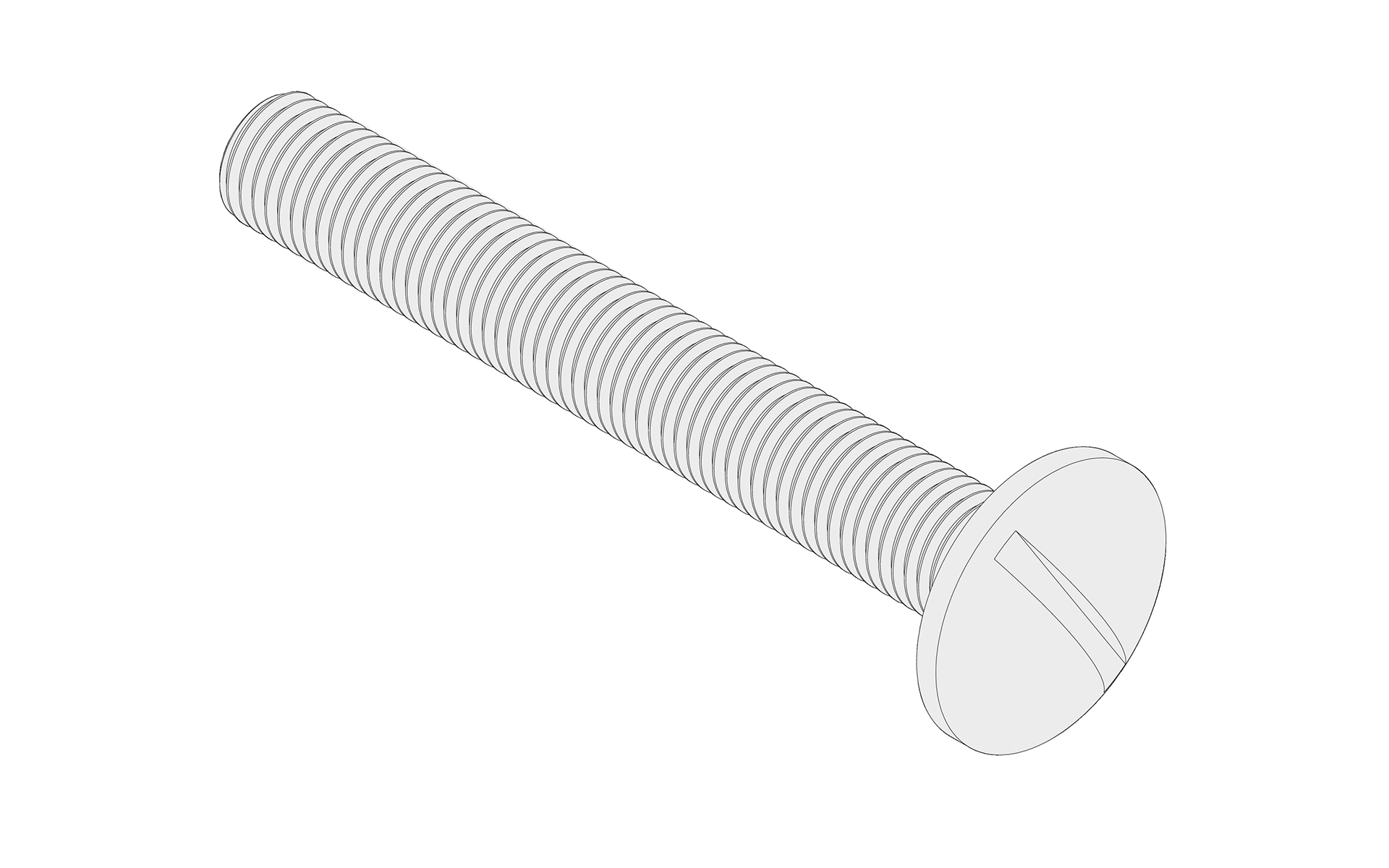

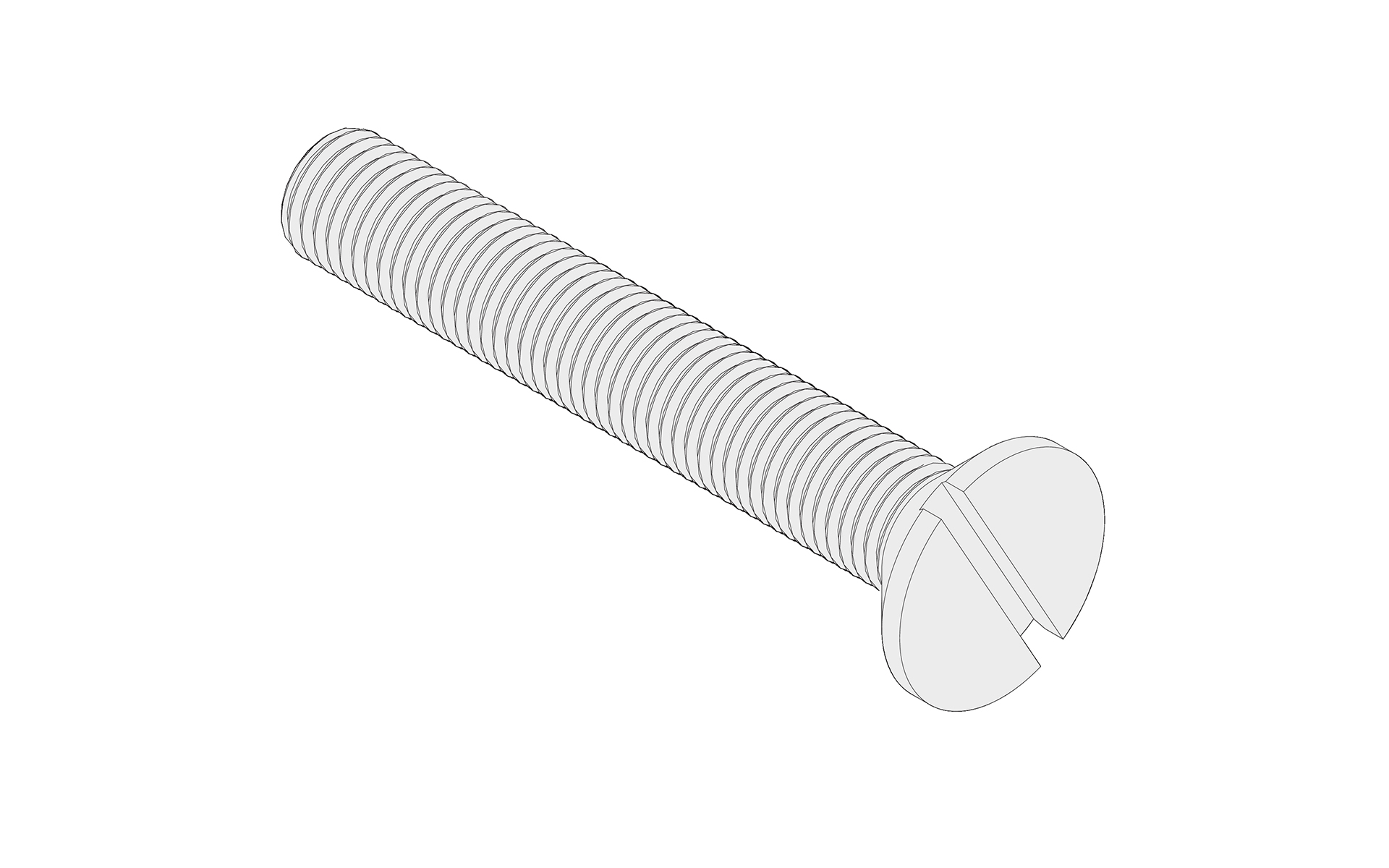

Spårskruv med kullerhuvud.
Utförande: Rostfri A2
Till durktyp | Dimension | Art.nr. | Lagerförd |
---|---|---|---|
A33x11 höjd 20-40 mm | M8 x 60 | 164608602 |
Utförande: Ytbehandlad Zn/Ni
Benämning | Dimension (mm) | Art.nr. | Lagerförd |
---|---|---|---|
Borr för självgängande bult | 7,6 | 16376 |

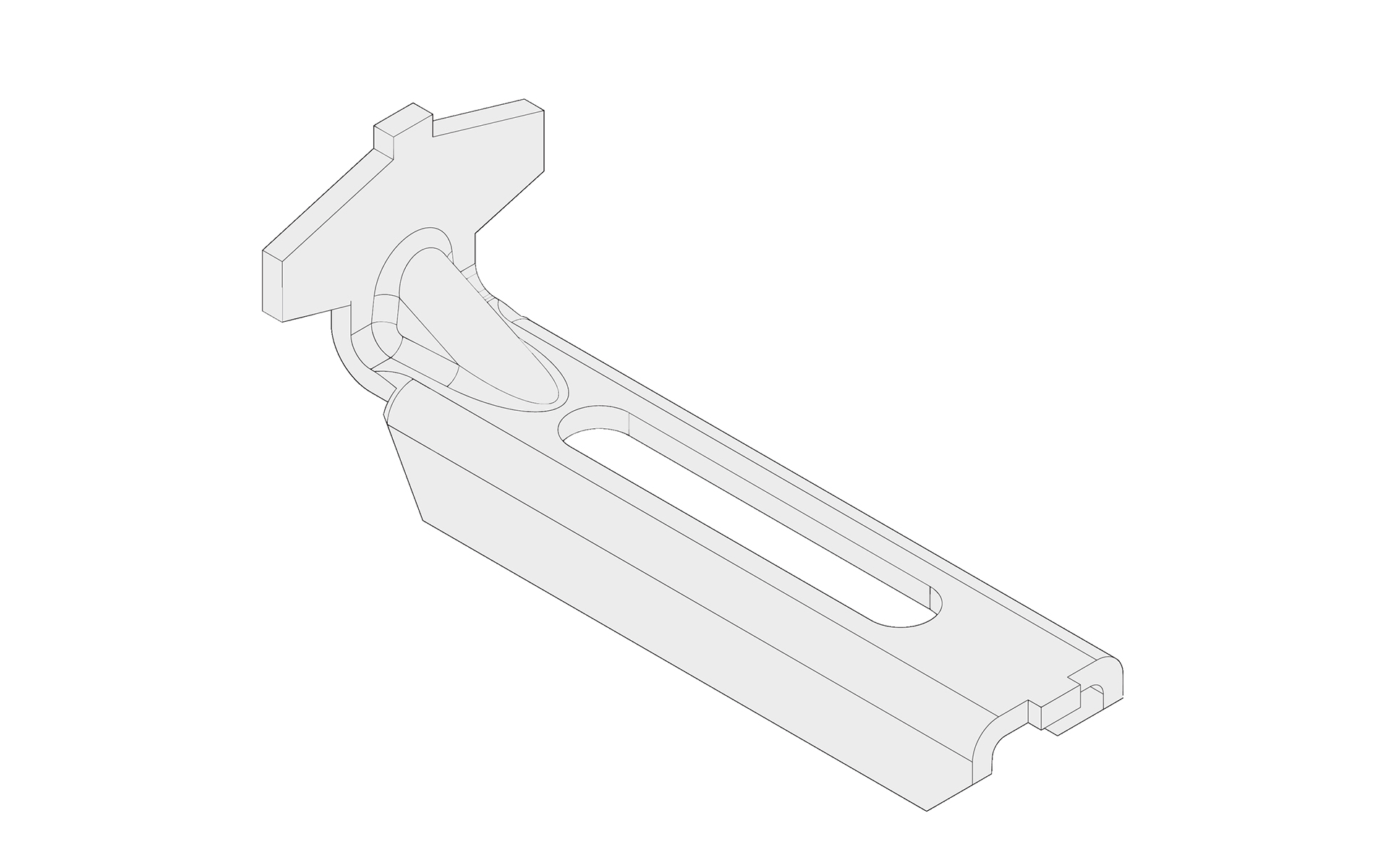

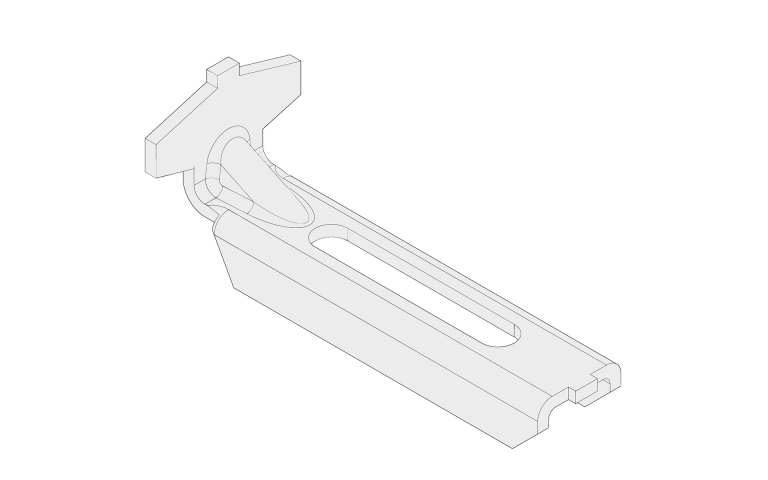

Utförande: ZM310 alt. rostfritt A4
Till durktyp | Dimension | Ytbehandling | Art.nr. | Lagerförd |
---|---|---|---|---|
A, B, D, F, H, N | 40 mm | ZM310 | 163400001 | |
A, B, D, F, H, N | 40 mm | Rf | 163400002 | |
J, HN9-T, JN9-T | 50 mm | ZM310 | 163500001 | |
J, HN9-T, JN9-T | 50 mm | Rf | 163500002 |

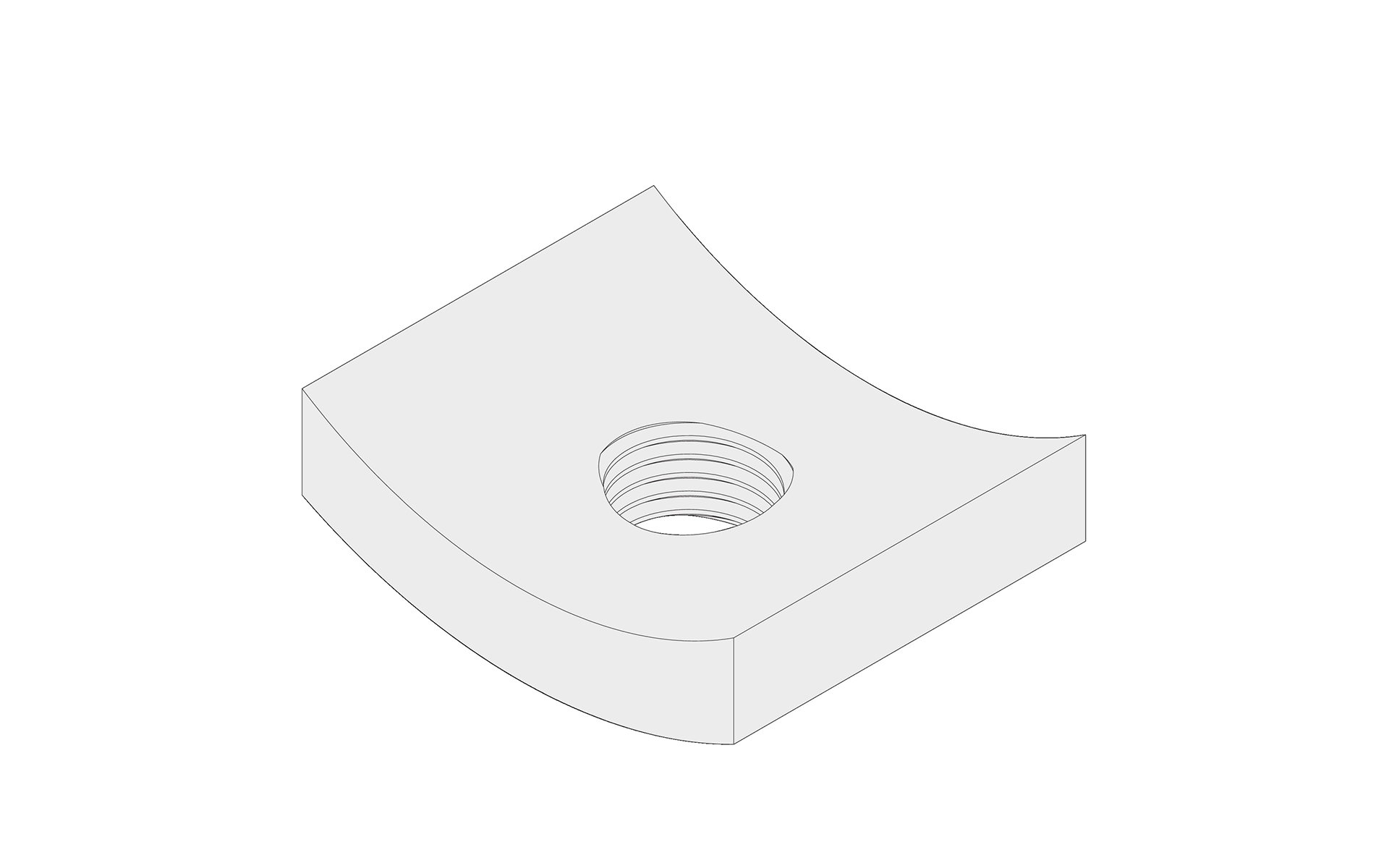

Passar bland annat till ovanstående underdel. M8
Utförande: Zn/Ni alt. rostfritt A4
Till durktyp | Dimension | Ytbehandling | Art.nr. | Lagerförd |
---|---|---|---|---|
A, B, D, F, H, N | 15 x 18 mm | Zn/Ni | 163601501 | |
A, B, D, F, H, N | 15 x 18 mm | Rf | 163601502 | |
J, HN9-T, JN9-T | 22 x 27 mm | Zn/Ni | 163602201 | |
J, HN9-T, JN9-T | 22 x 27 mm | Rf | 163602202 |

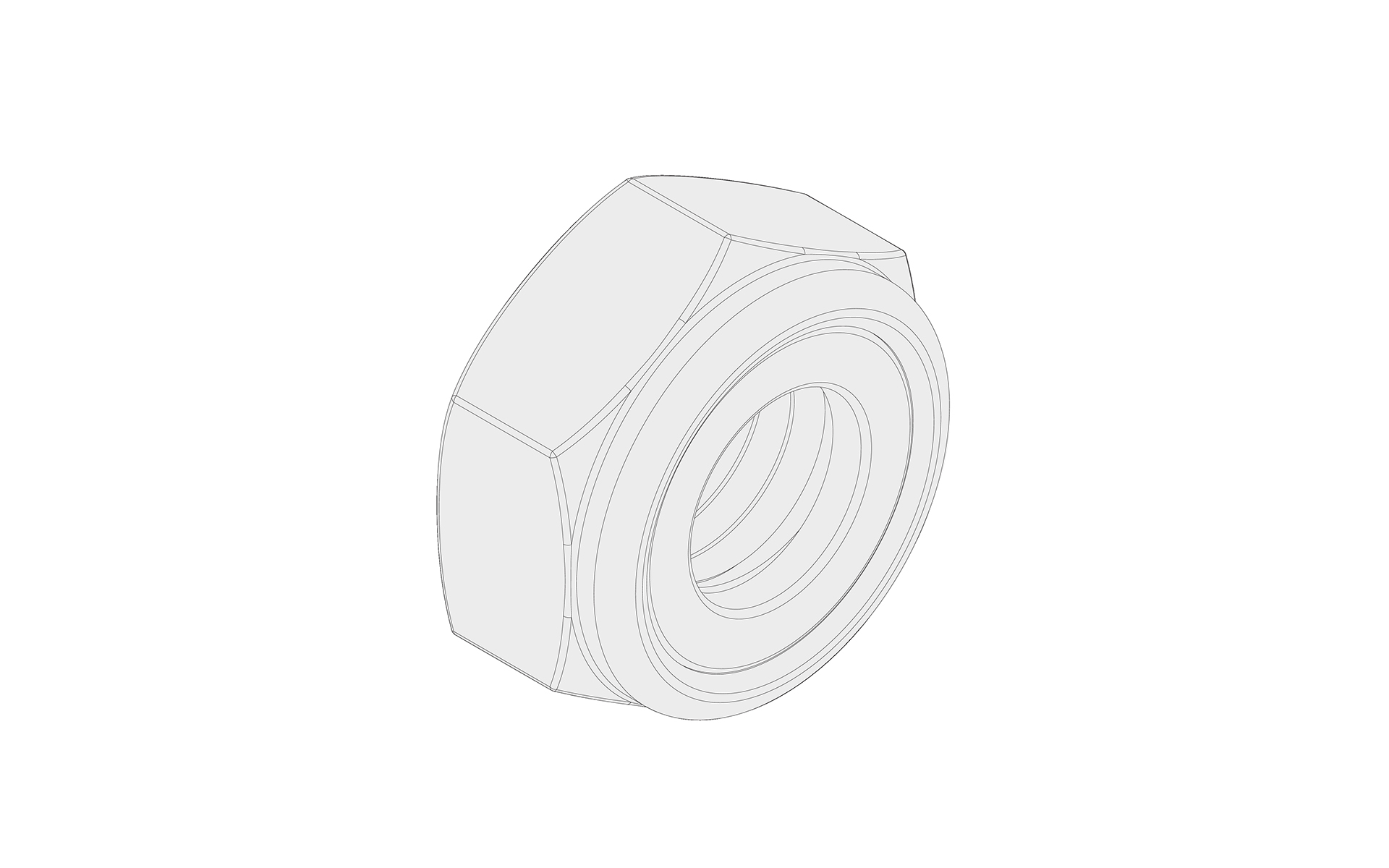

Passar bland annat till J-krok. M12.
Benämning | Art.nr. | Lagerförd |
---|---|---|
M12 RF A4 | 1646120012 |

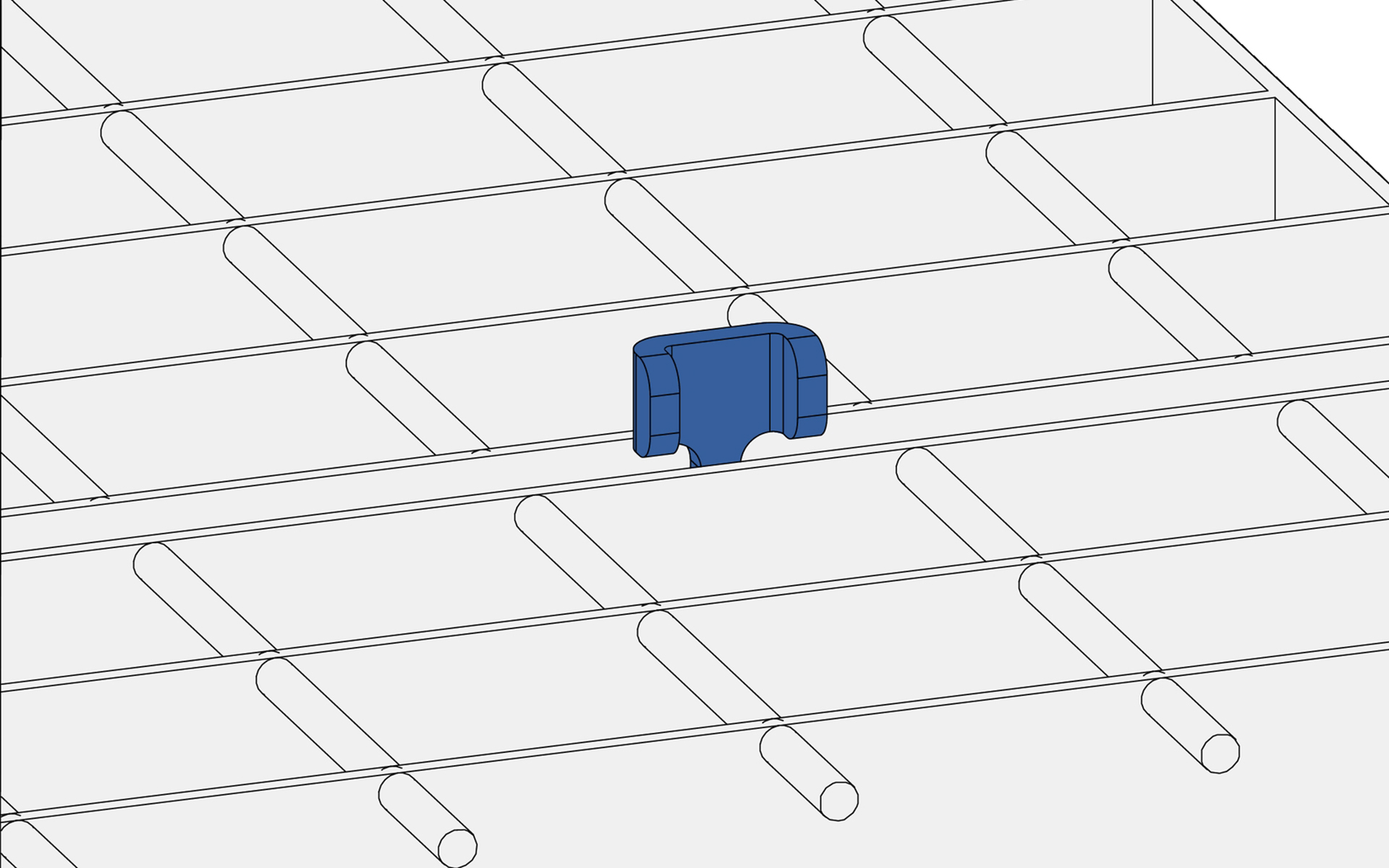

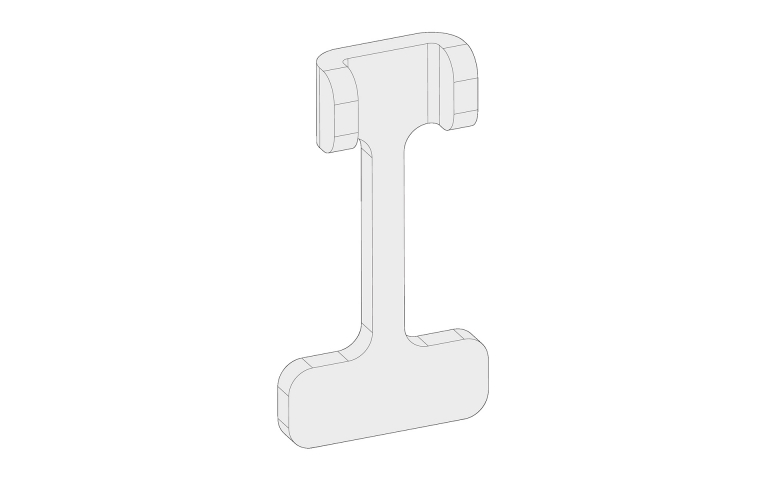

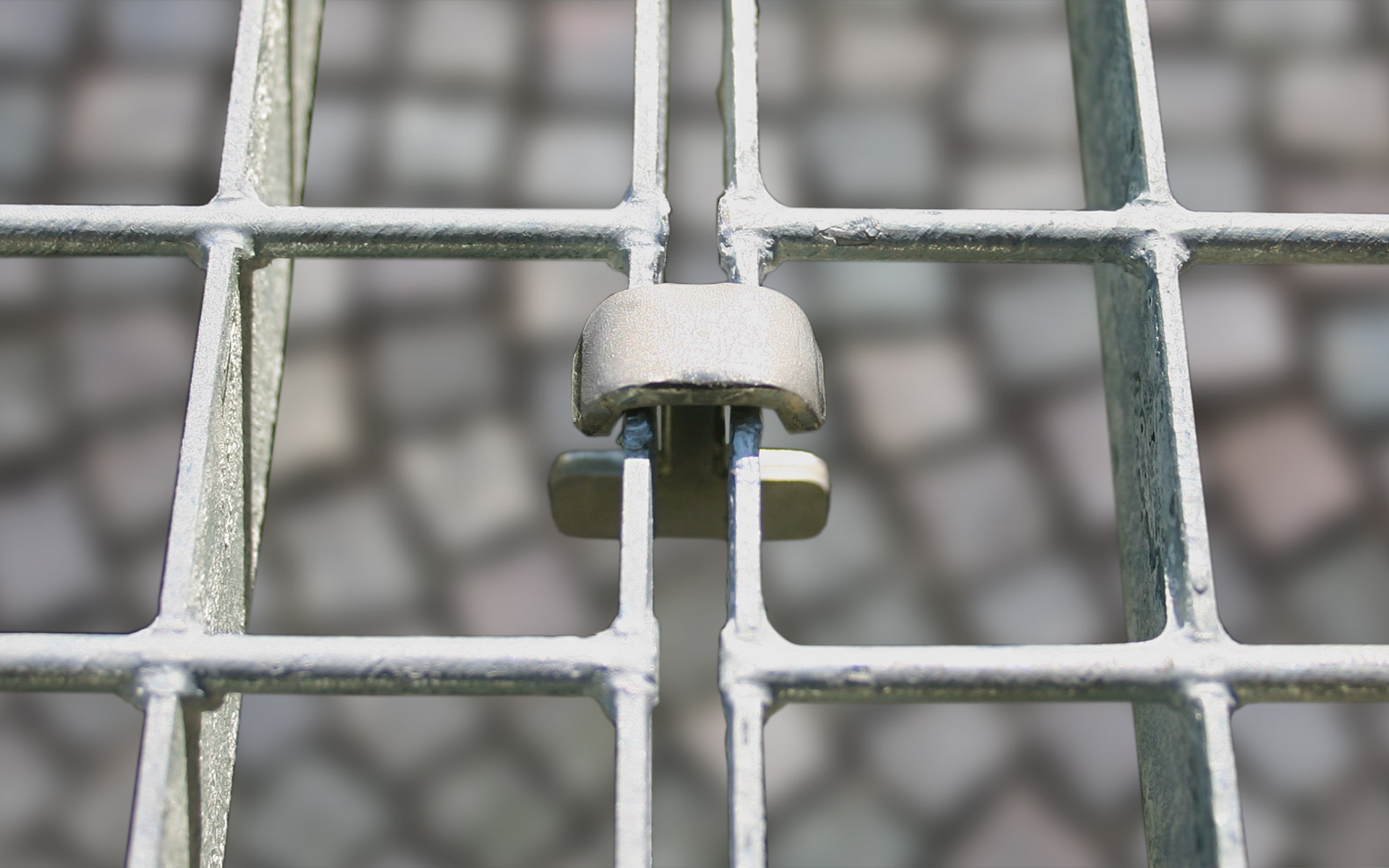

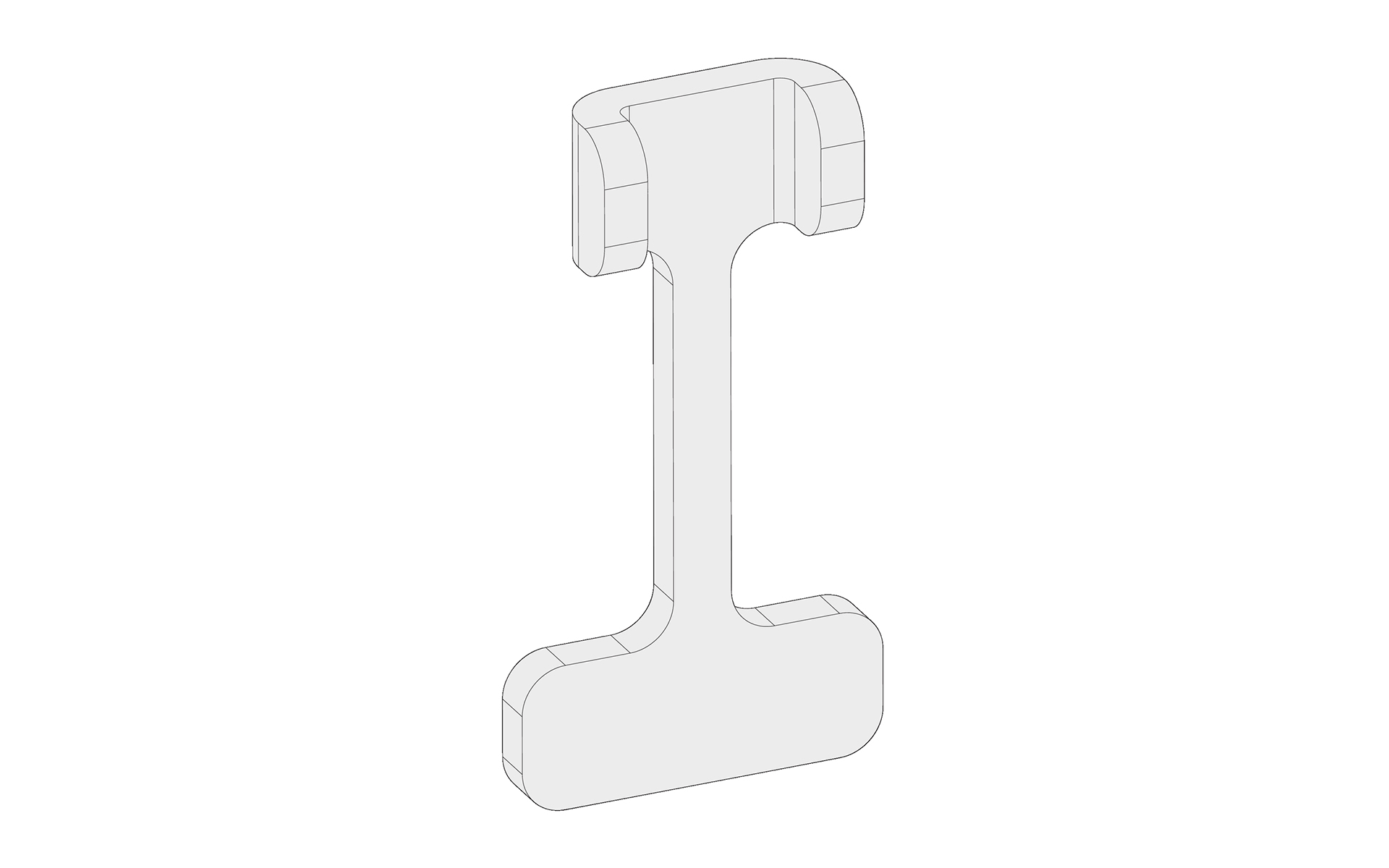

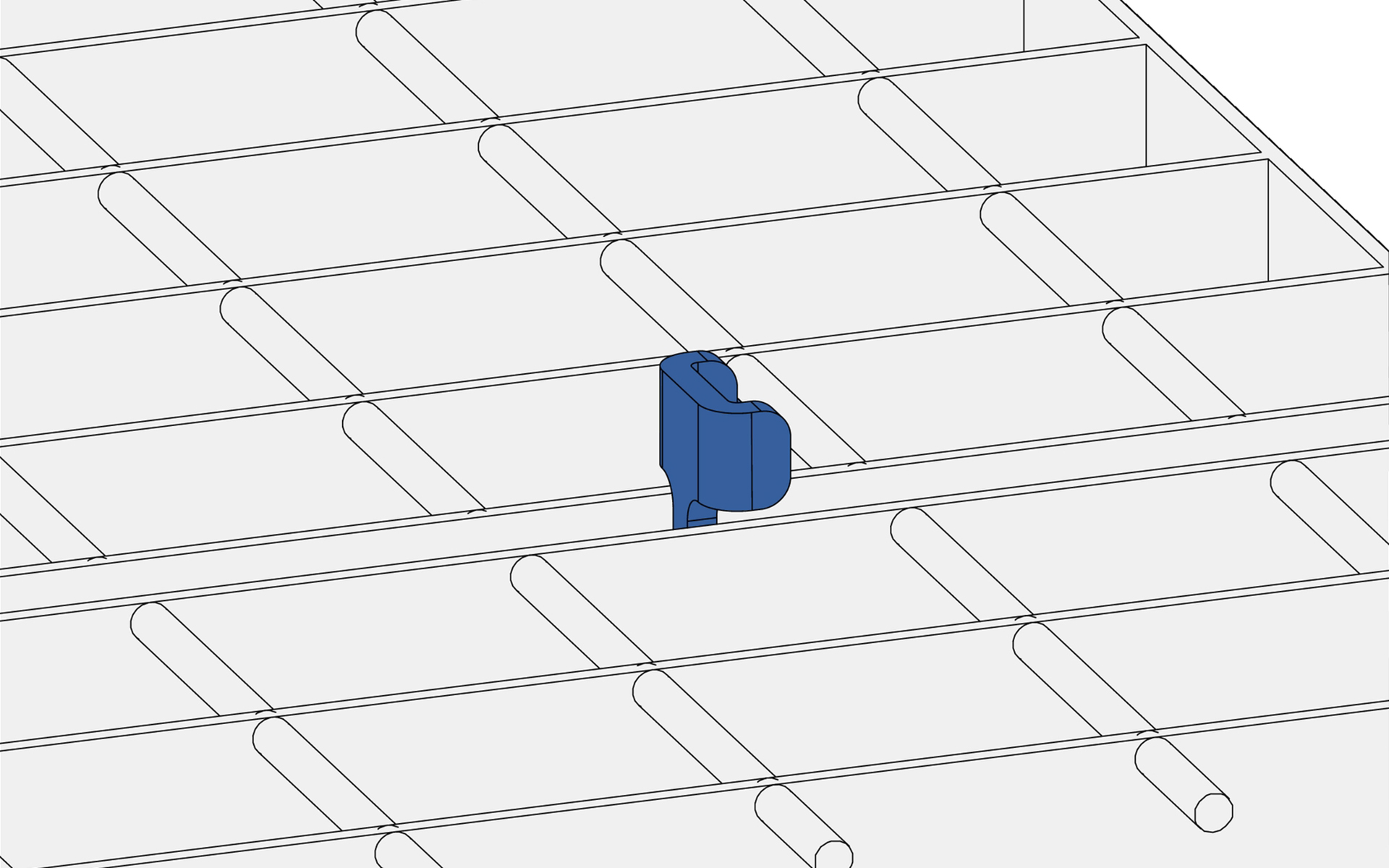

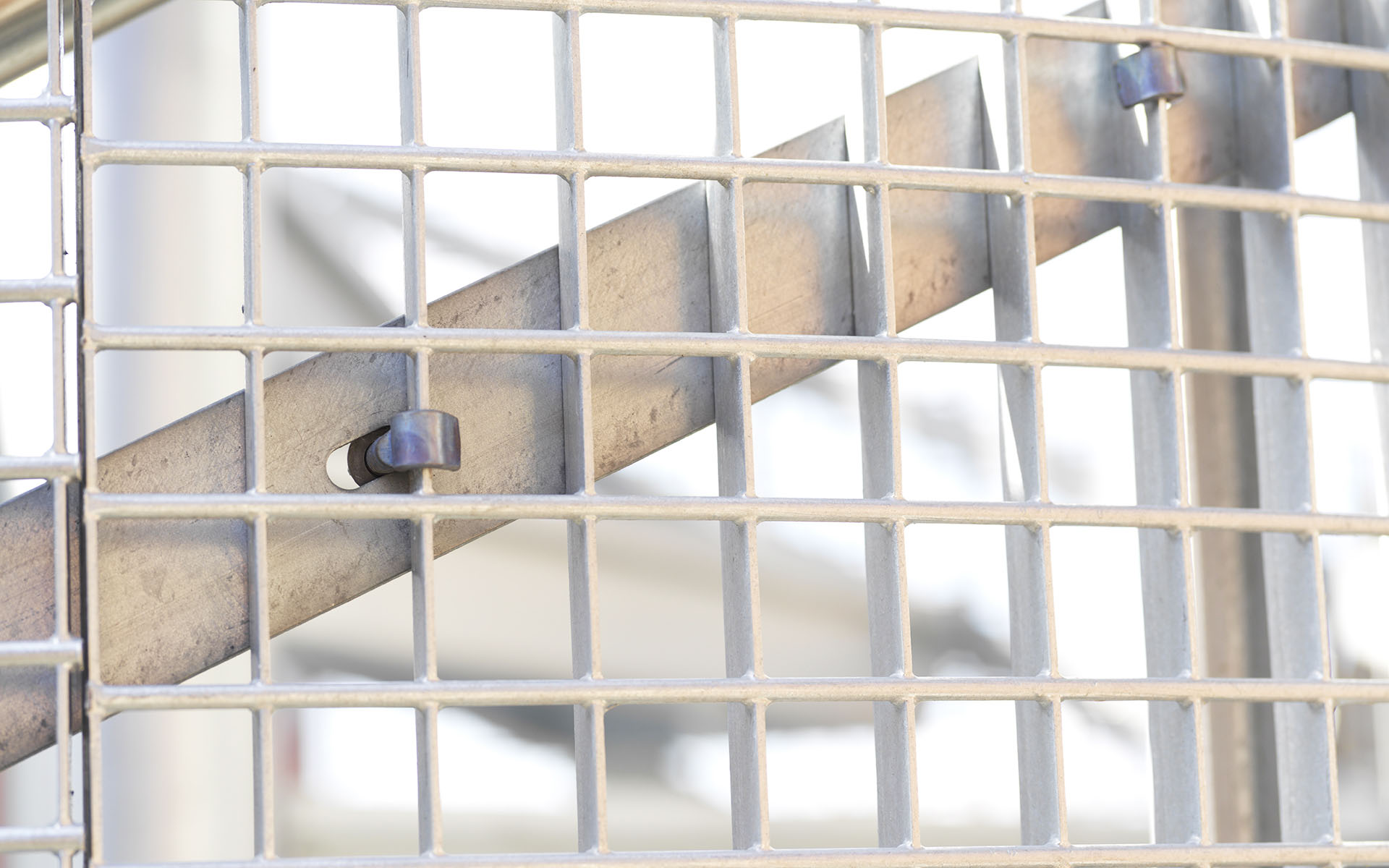

Clipsen motverkar nedböjning mellan durkar. Clips håller mer samman durken till en enhet. Passar alla typer av gallerdurk med höjd 20, 25, 30, 35 och 40 mm.
Passar till durktyperna: A, B, D, F, H, I, J och N.
Utförande: Rostfri kvalitet EN 1.4404

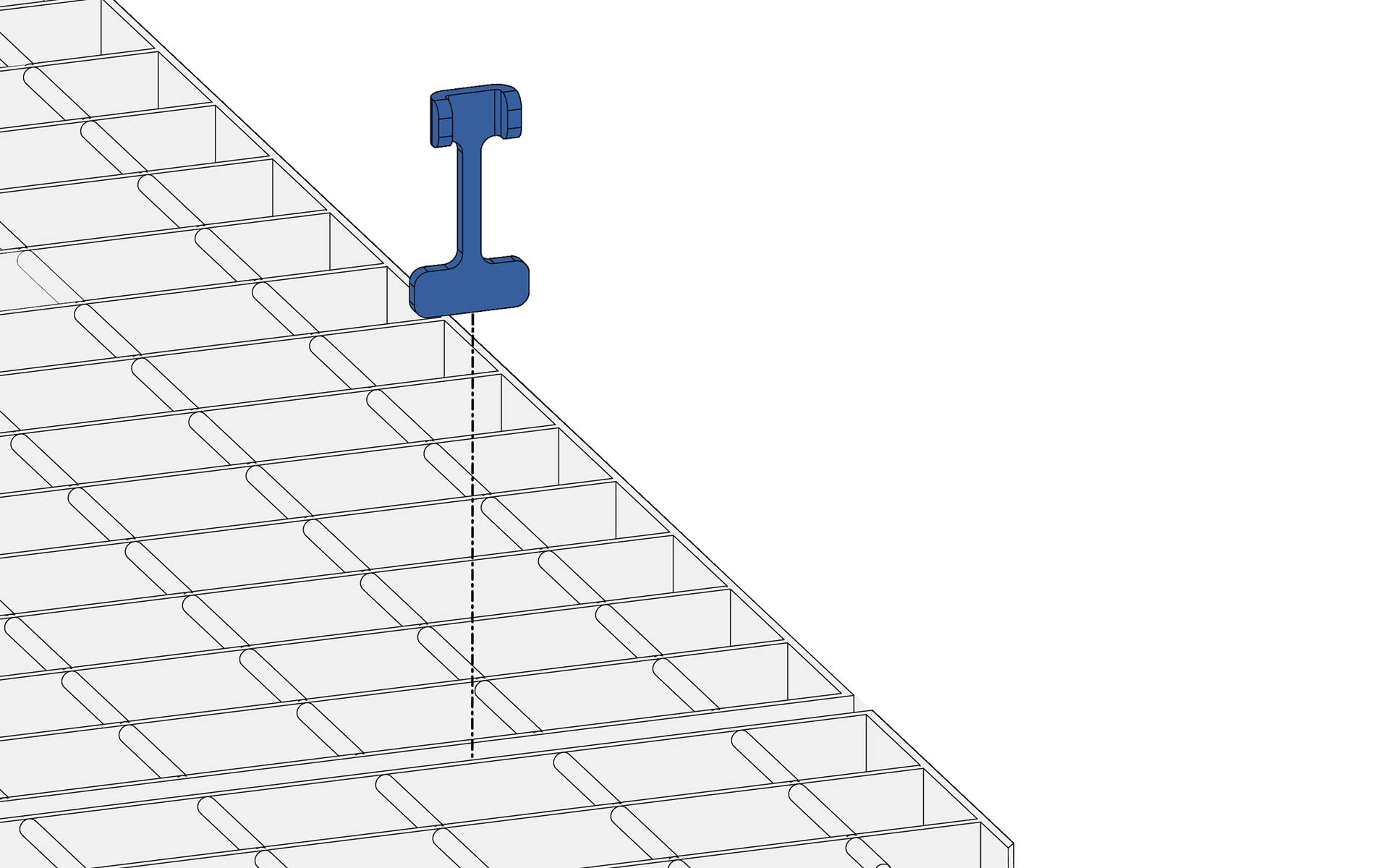

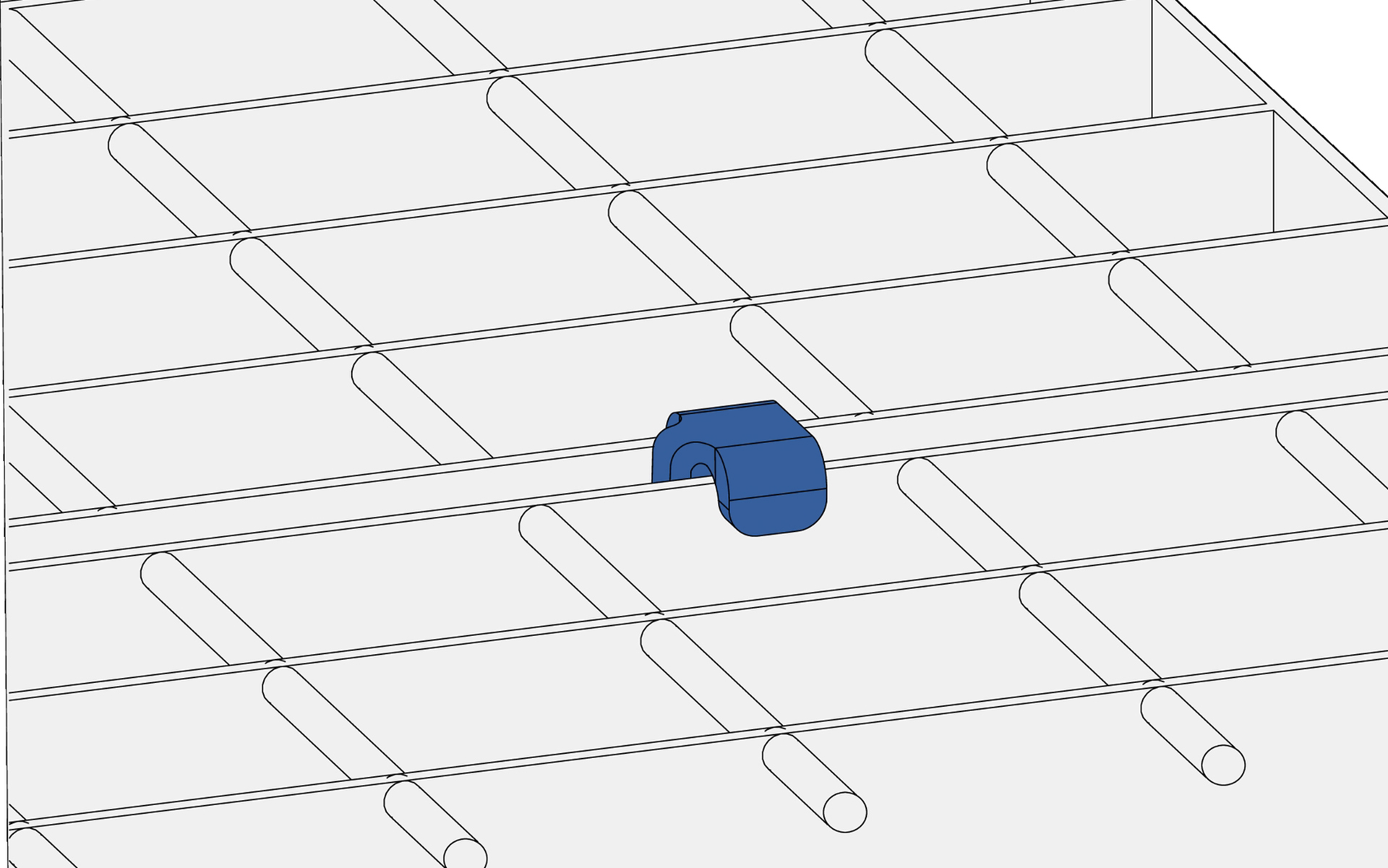

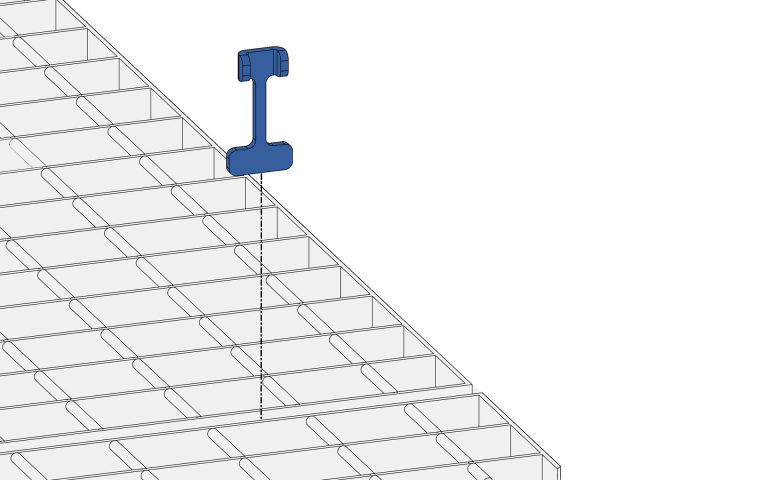

Montageanvisning (Se bildspel)
1. Stick ner clipset i skarven mellan två galler.
2. Vrid clipset.
3. Slå till med en hammare på clipsets överdel.
Till durkhöjd (mm) | Art.nr. | Lagerförd |
---|---|---|
20 | 163032032 | |
25 | 163032532 | |
30 | 163033032 | |
35 | 163033532 | |
40 | 163034032 |

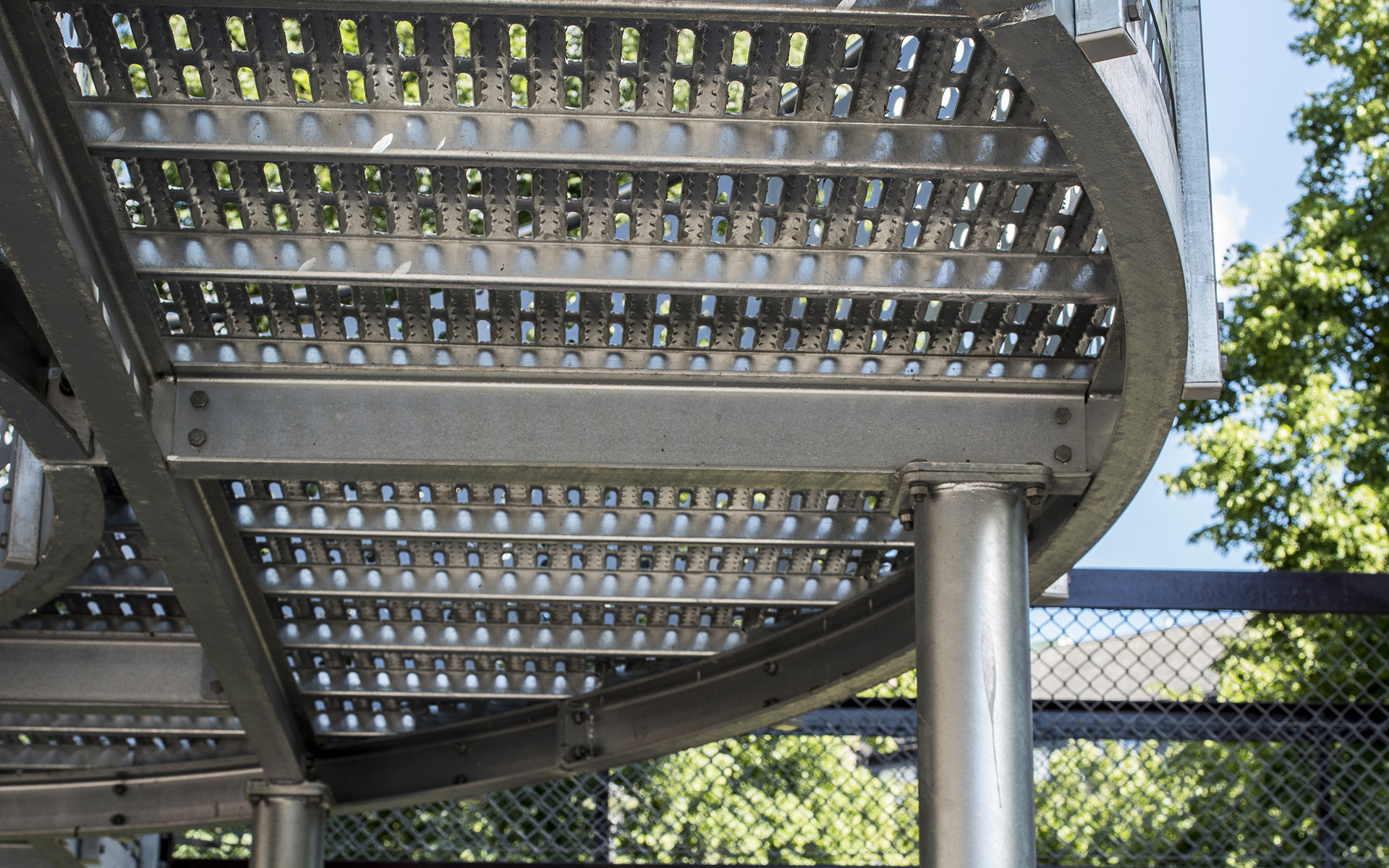

Separata fästdetaljer till lättdurk
Separata fästdetaljer till lättdurk. Standardförpackning för separata fästdetaljer är 100 st. komponenter per kartong.

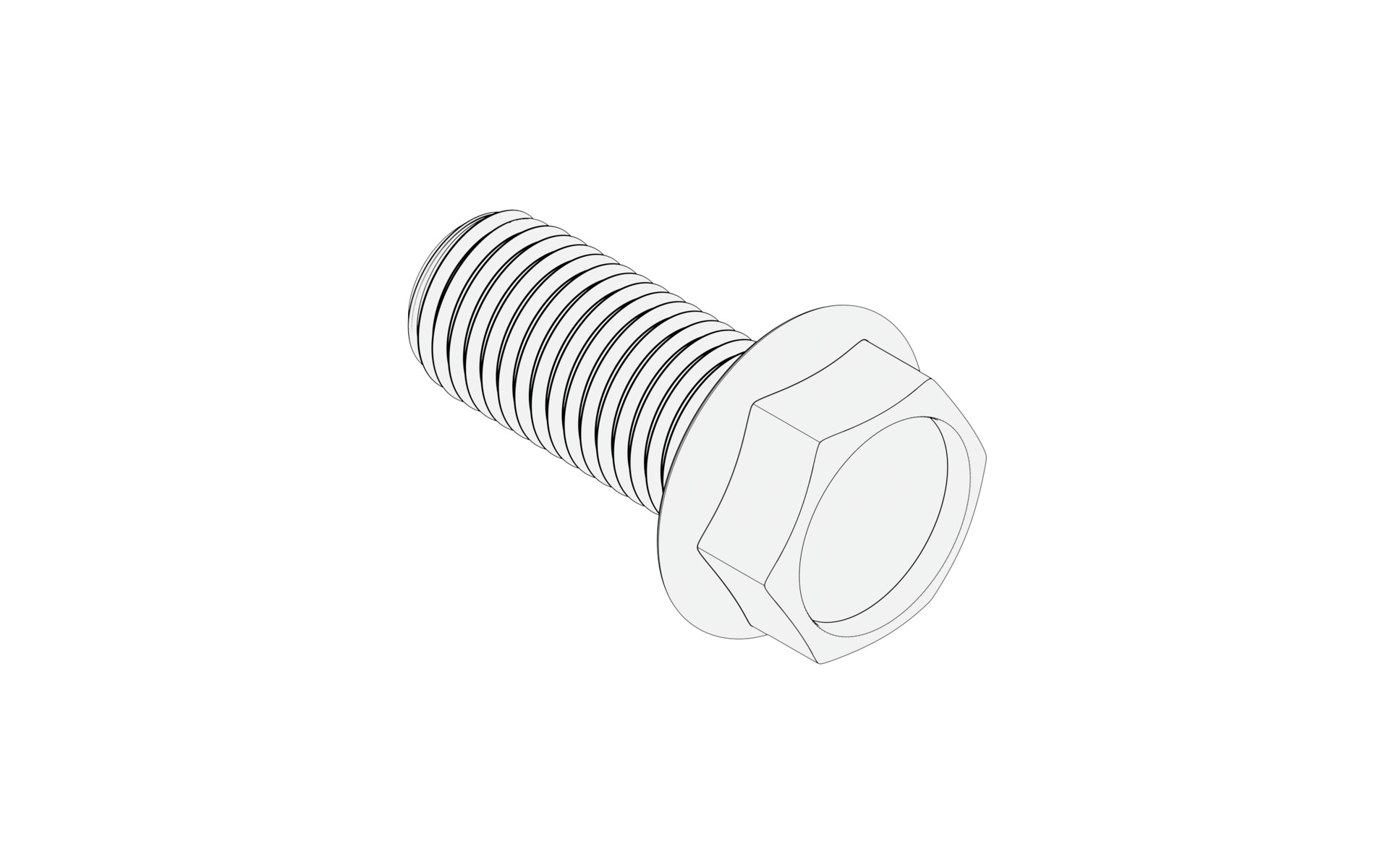

Fästskruv MFT Taptite M6x65. Hål måste borras i underredsbalkarna.
Passar till durktyperna: Lättdurk
Utförande: ZnNi
Benämning | Till durktyp | Art.nr. | Lagerförd |
---|---|---|---|
Skruv | Lättdurk 50 mm | 0501381 |

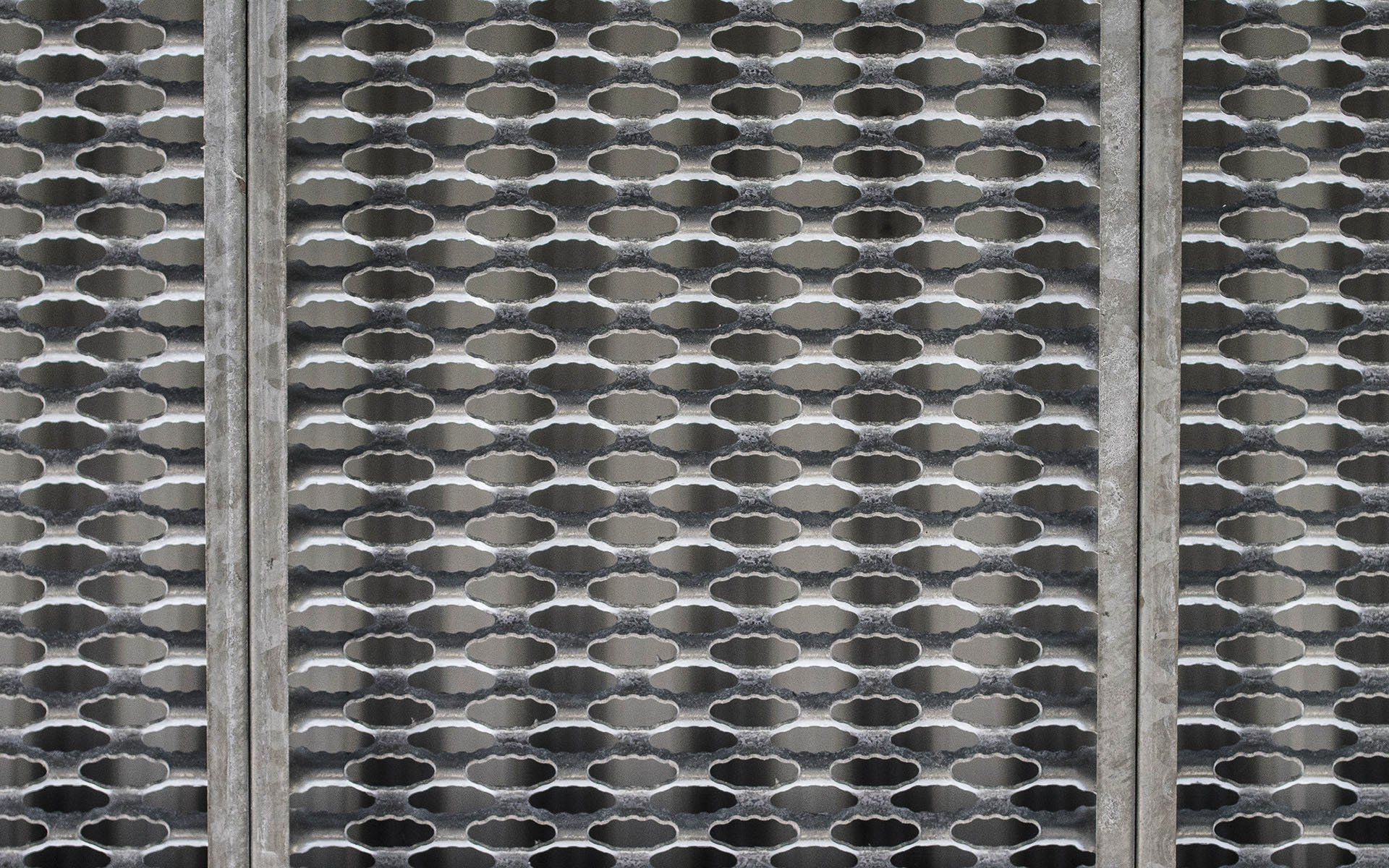

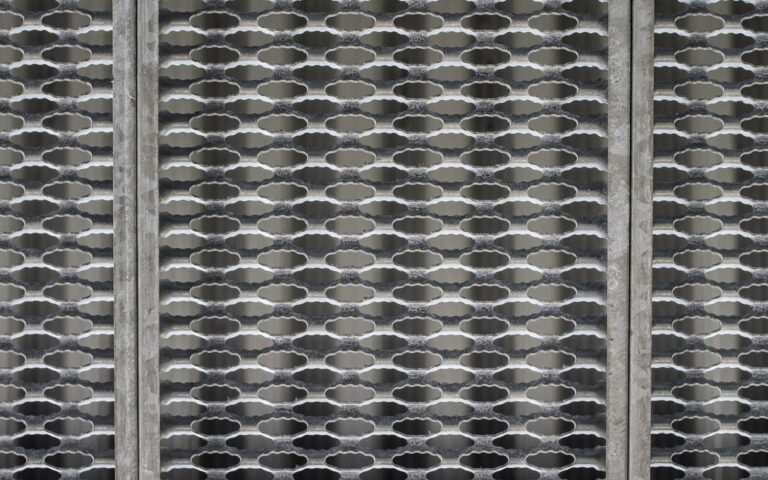

Kompletta fästdetaljer till slitsdurk
Fästdetaljerna till slitsdurk finns både som kompletta och separata detaljer. Fästdetaljerna kan även användas till lättdurk LDS. Standardförpackning för kompletta fästdetaljer är 100 st. komponenter per kartong.

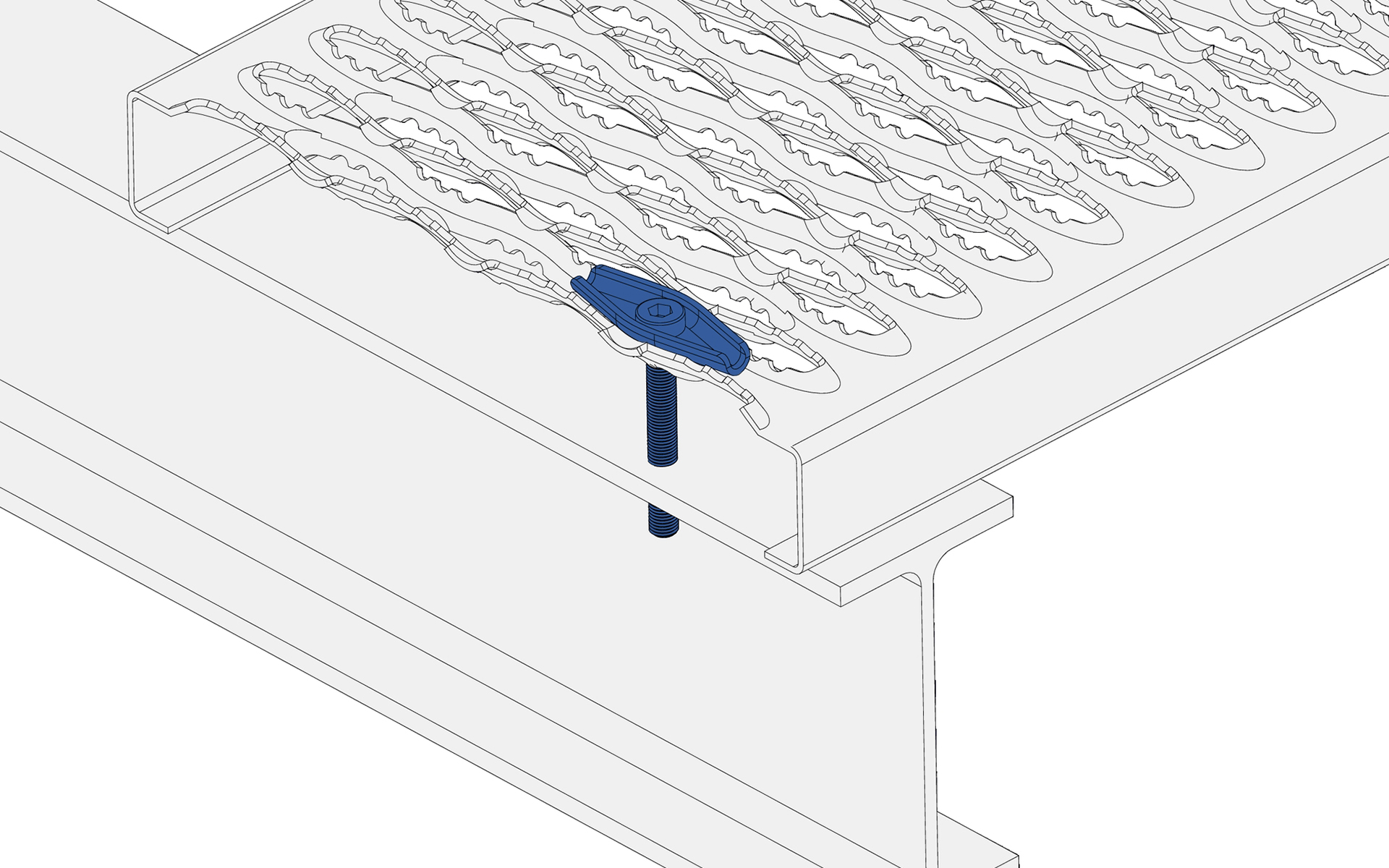

Komplett klammer i tre delar för fixering av slitsdurk. Överdel, skruv (M8) och mutter. Finns med skruvlängderna 70 och 100 mm. Hål måste borras i underredsbalkarna.
Passar till durktyperna: Slitsdurk med 40 och 70 mm höjd.
Utförande: Varmförzinkad överdel. Skruv och mutter i rostfritt utförande.
Benämning | Till durkhöjd (mm) | Art.nr. | Lagerförd |
---|---|---|---|
Komplett klammer | 40 | 1634002 | |
Komplett klammer | 70 | 1637002 |

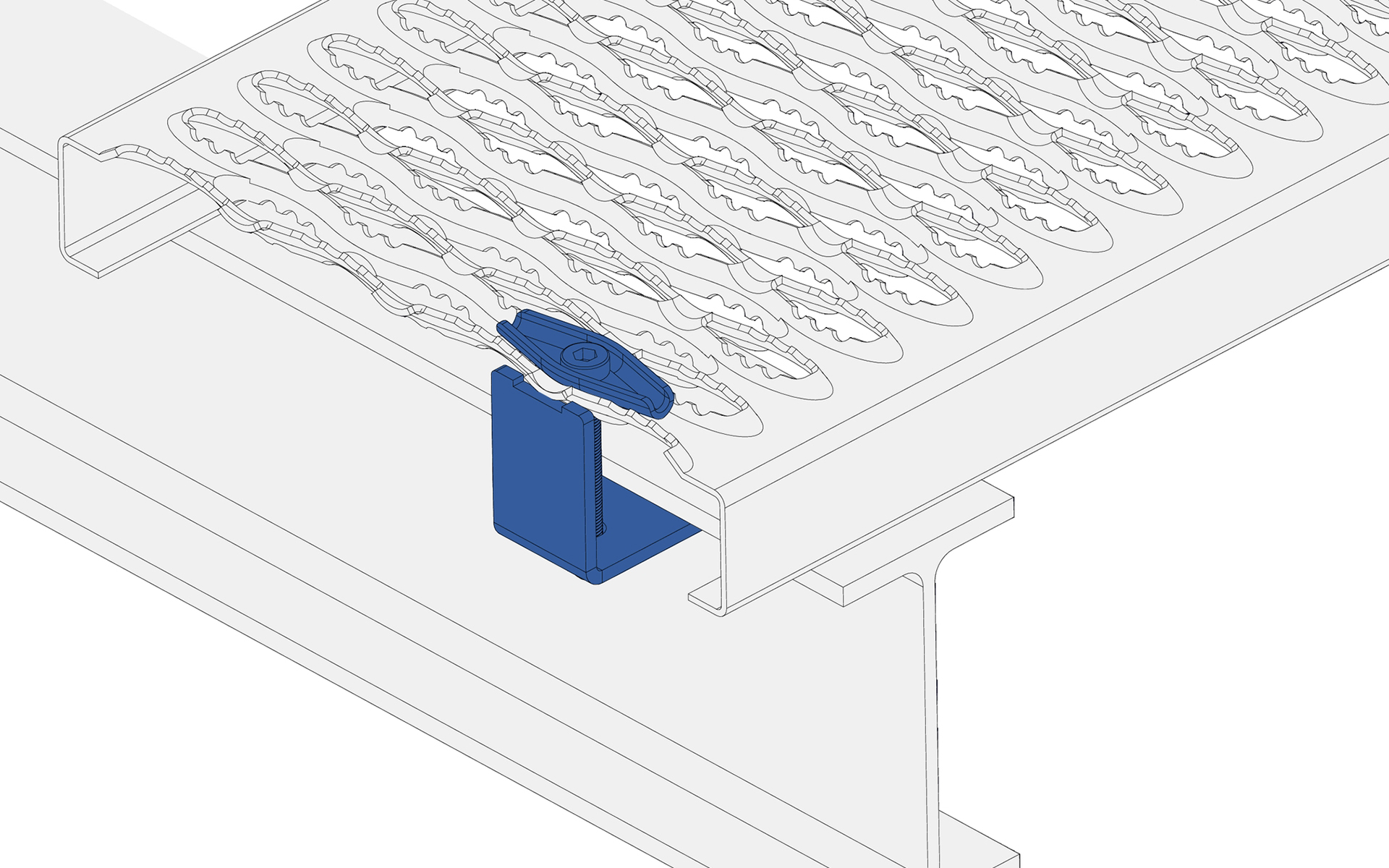

Komplett klammer i fyra delar för fixering av slitsdurk. Överdel, underdel, skruv och mutter. Finns med skruvlängderna 70 och 100 mm. Monteras utan borrning i underredet.
Passar till durktyperna: Slitsdurk med 40 och 70 mm höjd.
Utförande: Varmförzinkad över- och underdel. Skruv och mutter är i rostfritt utförande.
Benämning | Till durkhöjd (mm) | Art.nr. | Lagerförd |
---|---|---|---|
Komplett klammer | 40 | 1634001 | |
Komplett klammer | 70 | 1637001 |
Separata fästdetaljer till slitsdurk
Fler separata detaljer som skruv finns att tillgå. Standardförpackningen är 100 st. komponenter per kartong.

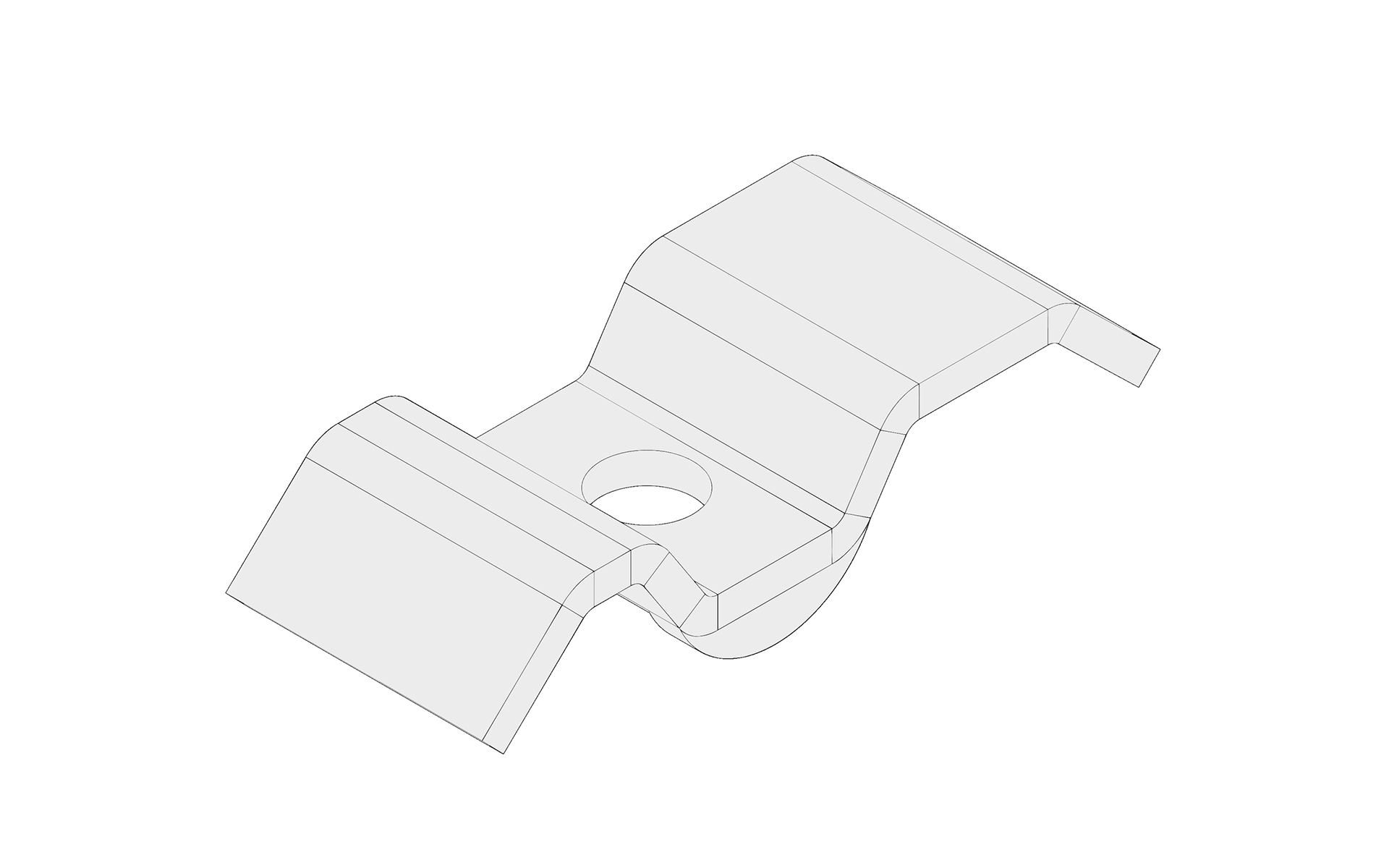

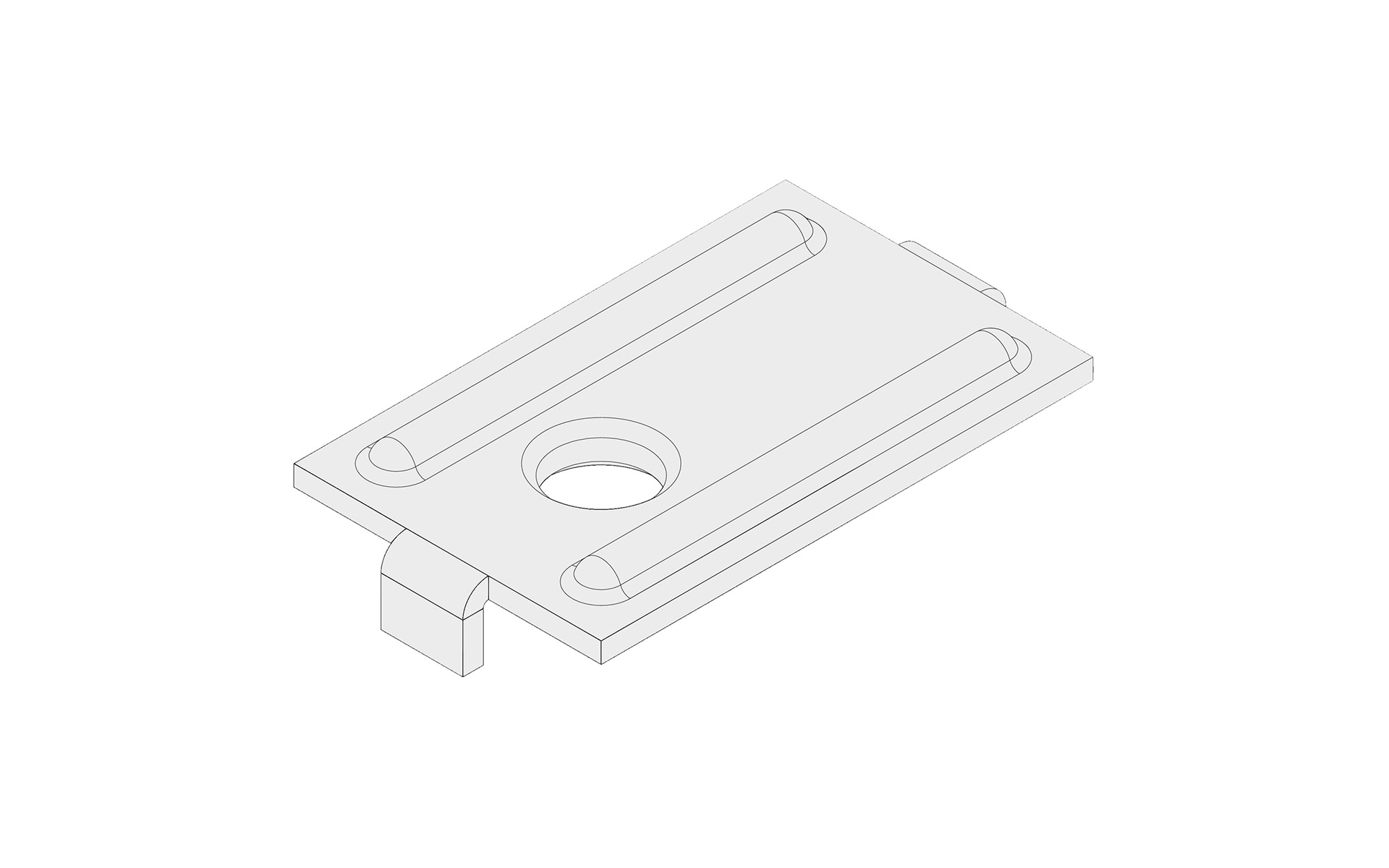

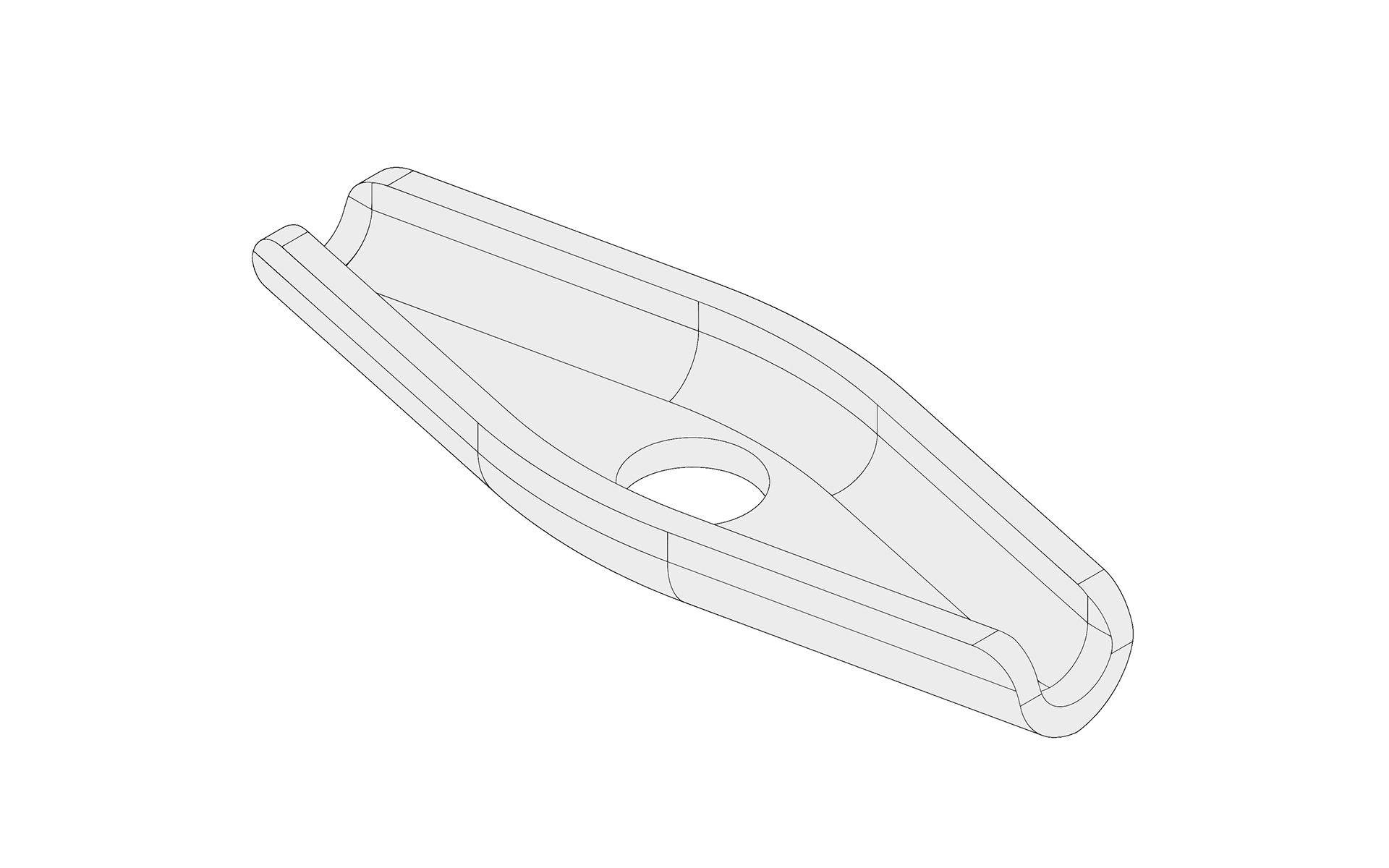

Överdel till slitsdurk och lättdurk LDS.
Utförande: Varmförzinkat
Till durktyp | Dimension (mm) | Ytbehandling | Art.nr. | Lagerförd |
---|---|---|---|---|
Slitsdurk | 22 x 60 | Fzv | 16360221 |
