RÖRLASERSKÄRNING

Weland utför rörlaserskärning i de flesta format och dimensioner. En ständigt uppdaterad maskinpark, mångårig kunskap och stor flexibilitet gör oss till en ledande aktör inom rörlaserskärning.

Rörlaserskärning används för att skära rör med stor precision. Det är en snabb och kostnadseffektiv metod som är överlägsen för komplex bearbetning av rör.

RÖRLASERSKÄRNING

Weland utför rörlaserskärning i de flesta format och dimensioner. En ständigt uppdaterad maskinpark, mångårig kunskap och stor flexibilitet gör oss till en ledande aktör inom rörlaserskärning.

Rörlaserskärning används för att skära rör med stor precision. Det är en snabb och kostnadseffektiv metod som är överlägsen för komplex bearbetning av rör..

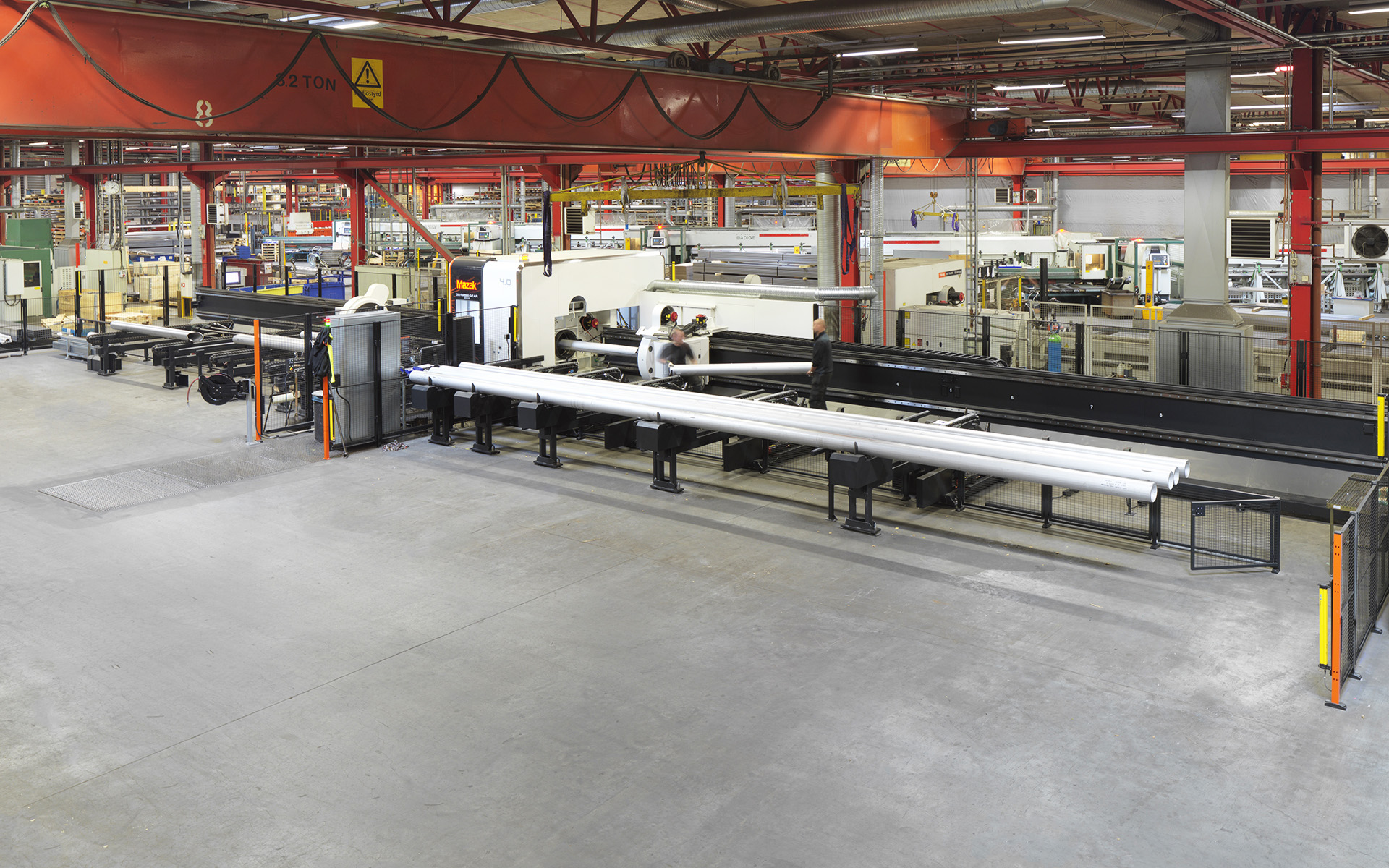

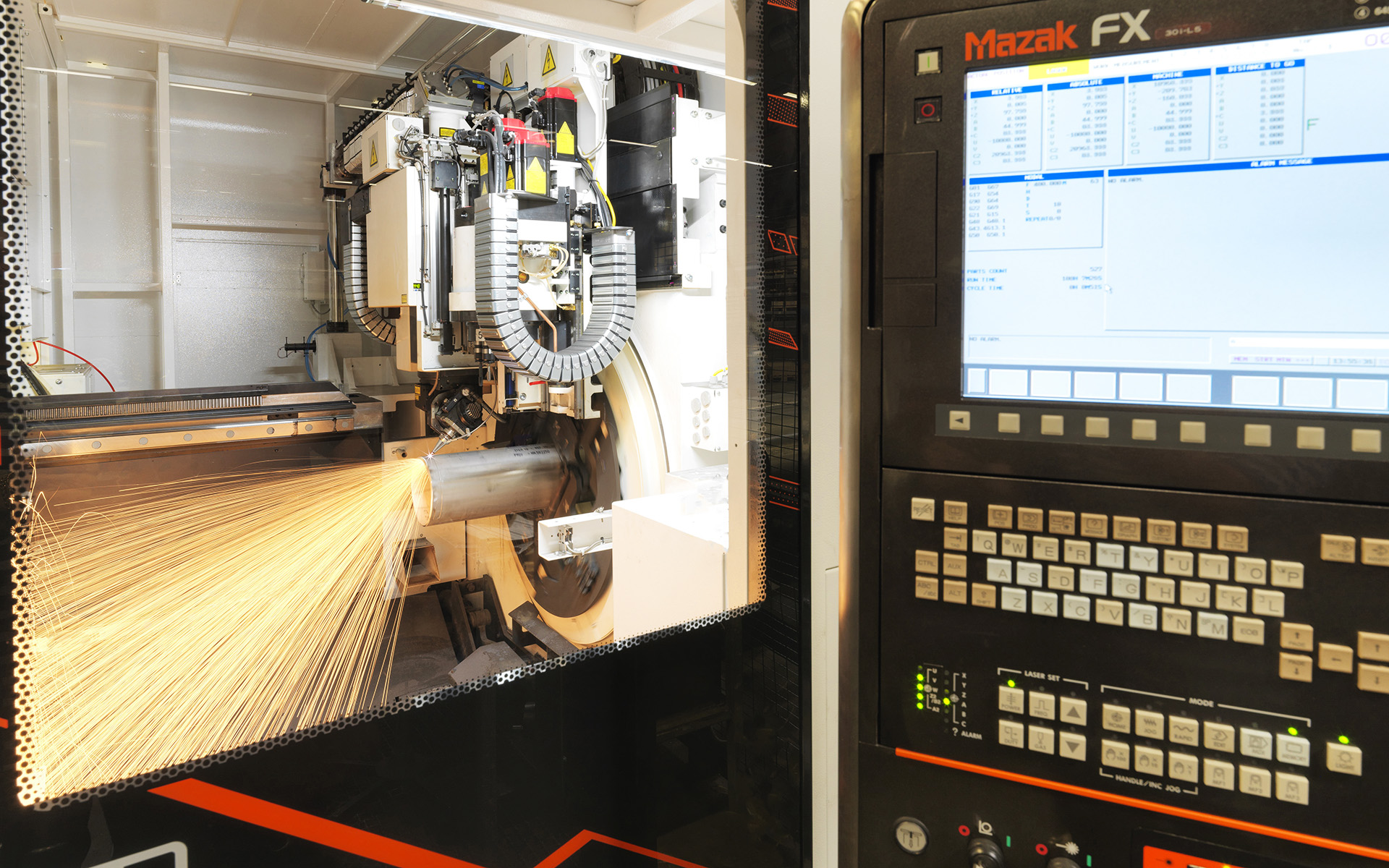

Stor produktionskapacitet

Vi har ett 20-tal maskiner för rörlaserskärning med olika egenskaper som gängning och fogberedning. I vår ständigt växande maskinpark har vi möjlighet att skära allt från mindre rördimensioner till rör upp till 508 mm i diameter. Här finns maskiner med både fast och rörligt skärhuvud. De flesta körs med fiberlaser vilket resulterar i en lägre energiförbrukning. Redan när detaljerna laserskärs kan de förberedas med tappar och hål i godset, vilket ger perfekt passning inför svetsningen.

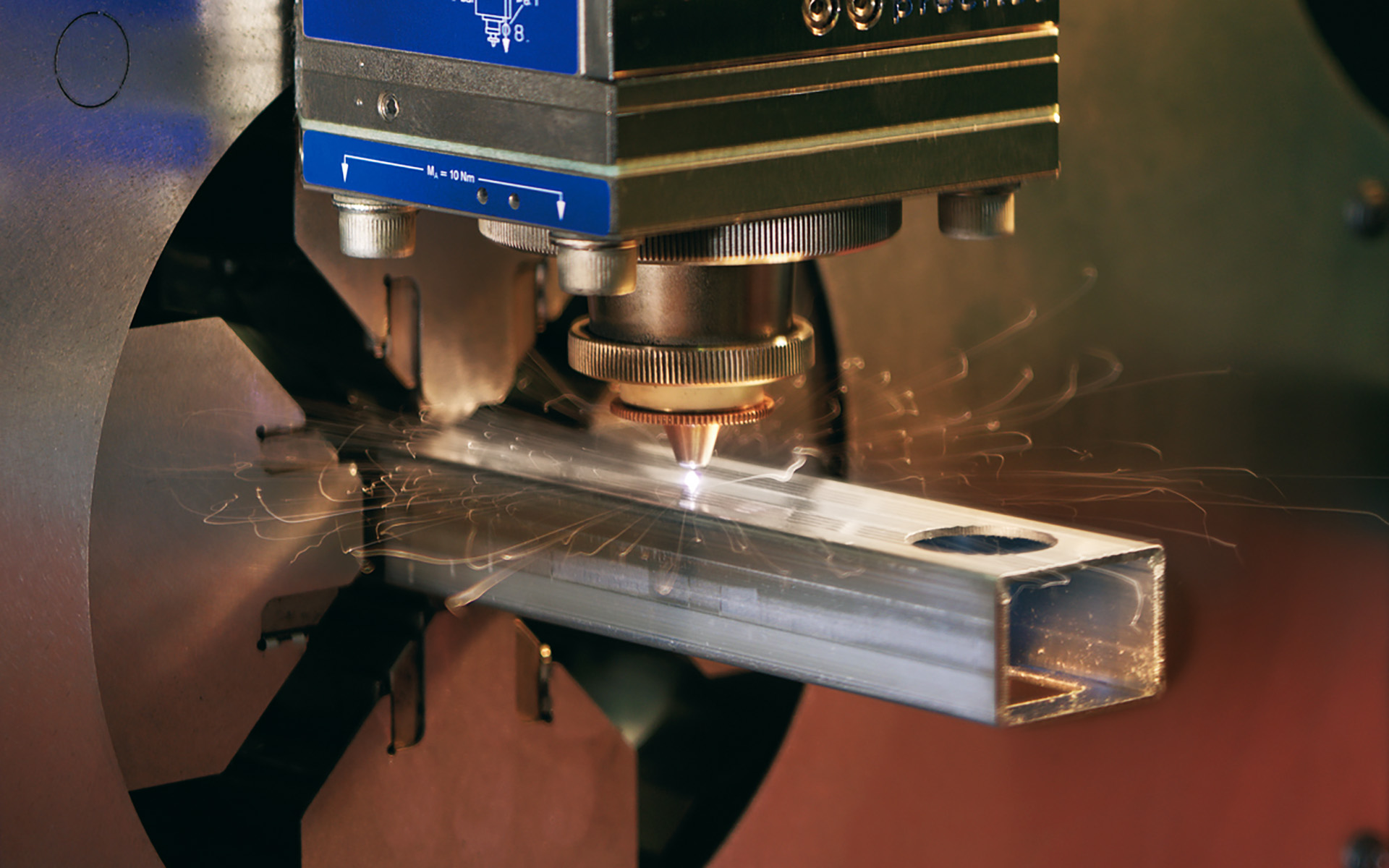

Rörlaserskärning med fast skärhuvud

Skärning med fast skärhuvud är den traditionella metoden för att laserskära i rör. Skärhuvudet är fast och alltid riktat mot centrum av röret.

På KKR-profiler blir snittytorna vinkelräta mot de plana ytorna. Skärning av urtag och kapning av godset sker med mycket stor precision och snabbhet. Att skära med fast skärhuvud ger ett utmärkt resultat med hög kvalitet i både små och stora serier.

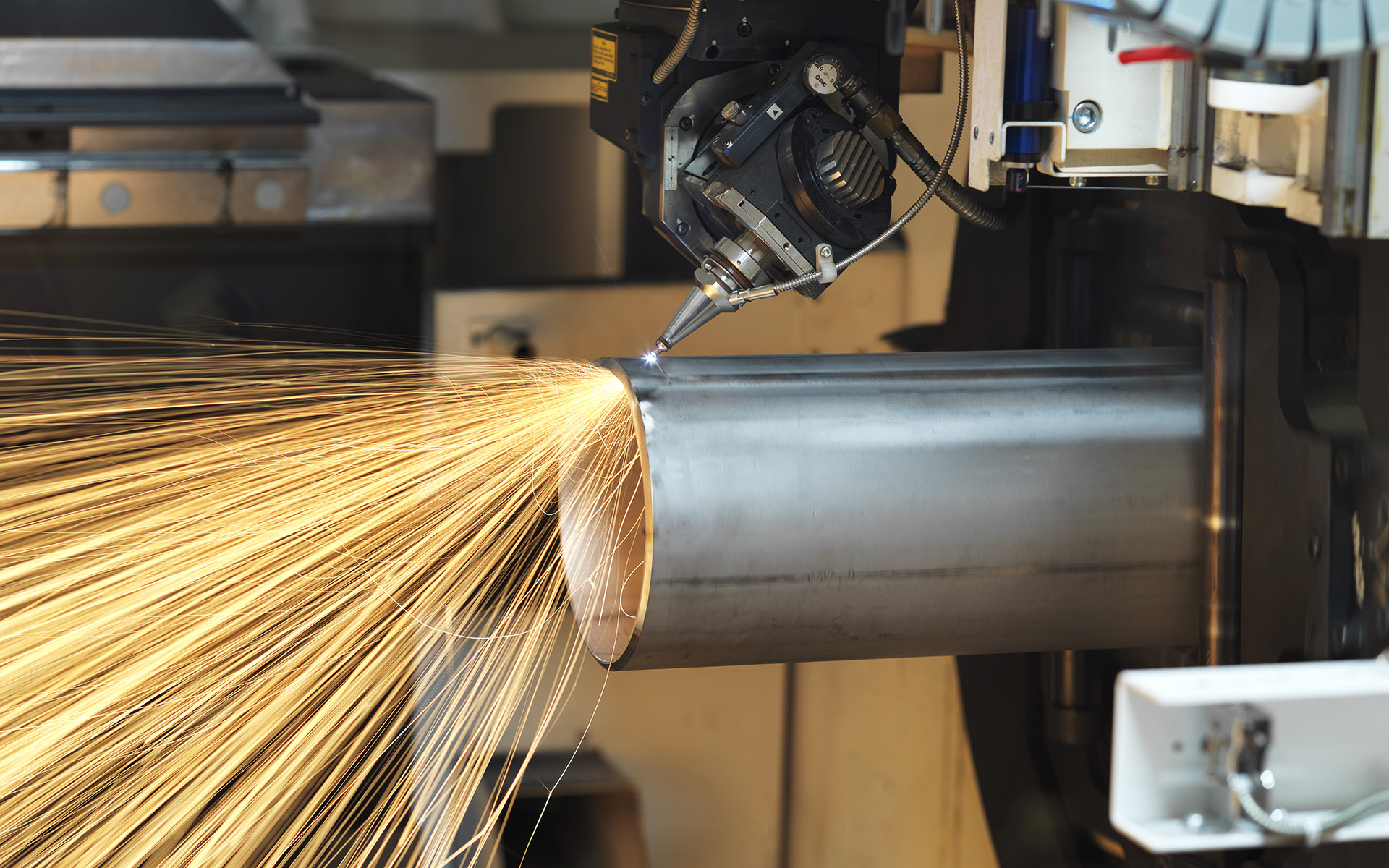

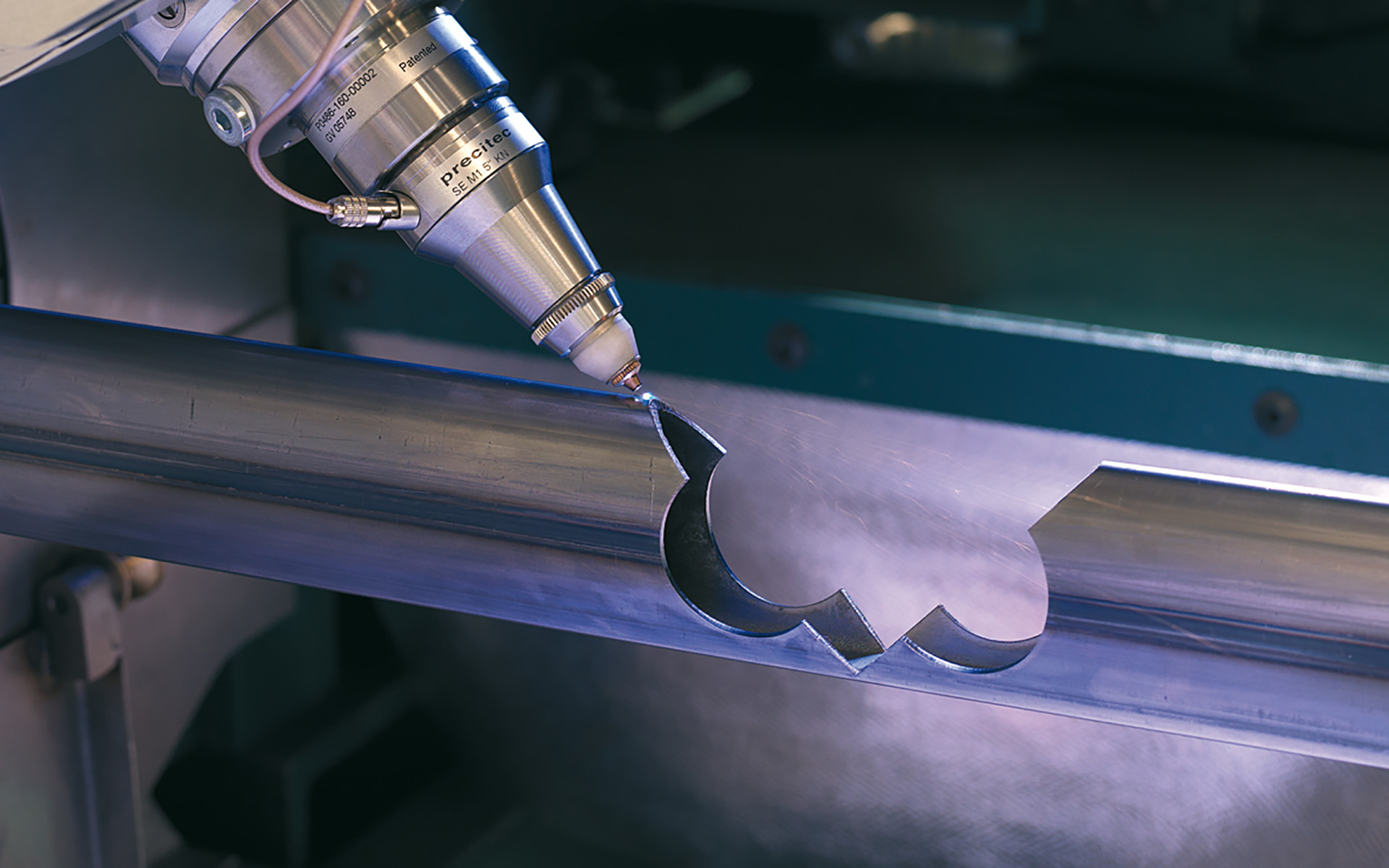

Rörlaserskärning med rörligt skärhuvud

Automatisk skärning med rörligt skärhuvud gör det möjligt att skära i 3D. Fler moment utförs i samma maskin vilket skapar en snabbare och mer effektiv process. Fogberedning för svets kan skäras utan efterbehandling. Försänkningar kan skäras i samma moment som håltagningen. Vi har även rörlasermaskiner för gängning i maskin.

Rörskarvar mot välvda ytor kan skäras med stor precision. Passformen blir suverän när ytorna ska passas mot varandra. Även vinklade anslutningar och rör i olika dimensioner kan skäras. Vi har stor kapacitet med automatisk frammatning av material, även i grova dimensioner.

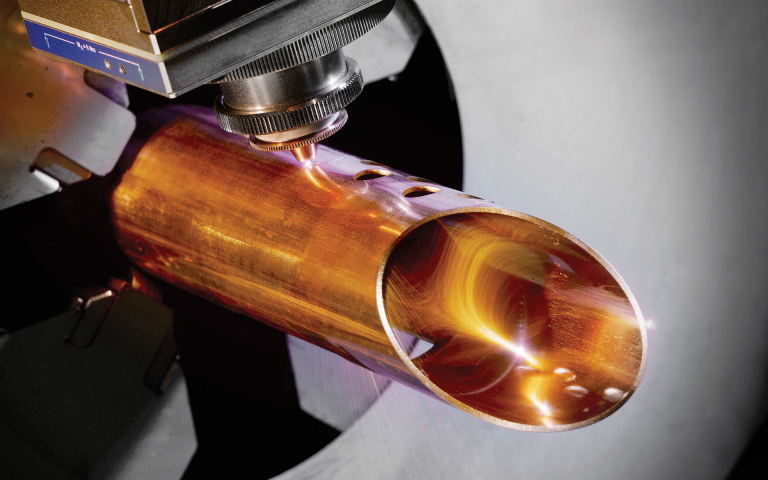

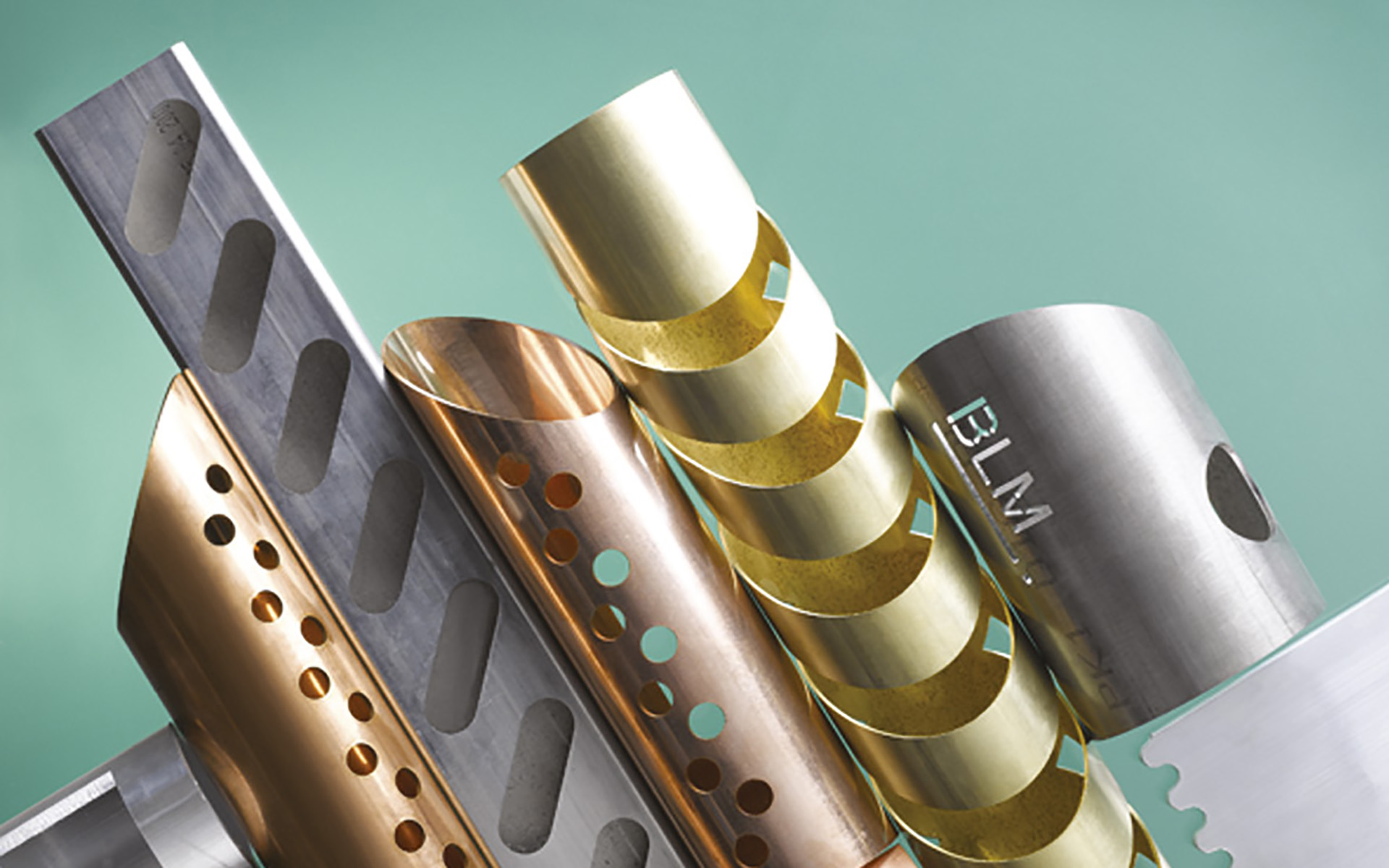

Fiberoptisk rörlaserskärning

Vi kan även erbjuda fiberoptisk rörlaserskärning. Fiberlaser är en kompakt, effektiv och tillförlitlig metod som under lång tid har använts inom flera andra verksamhetsområden. Nu är det även möjligt att använda tekniken för metallbearbetning vilket ger en rad fördelar jämfört med traditionella lasertekniker. Energiförbrukningen är upp till 80 procent lägre vilket ger en miljövänligare produktion. Fiberlasern kan även skära så kallade högreflektiva material som rostfritt, mässing och koppar vilket marknaden efterfrågar idag.

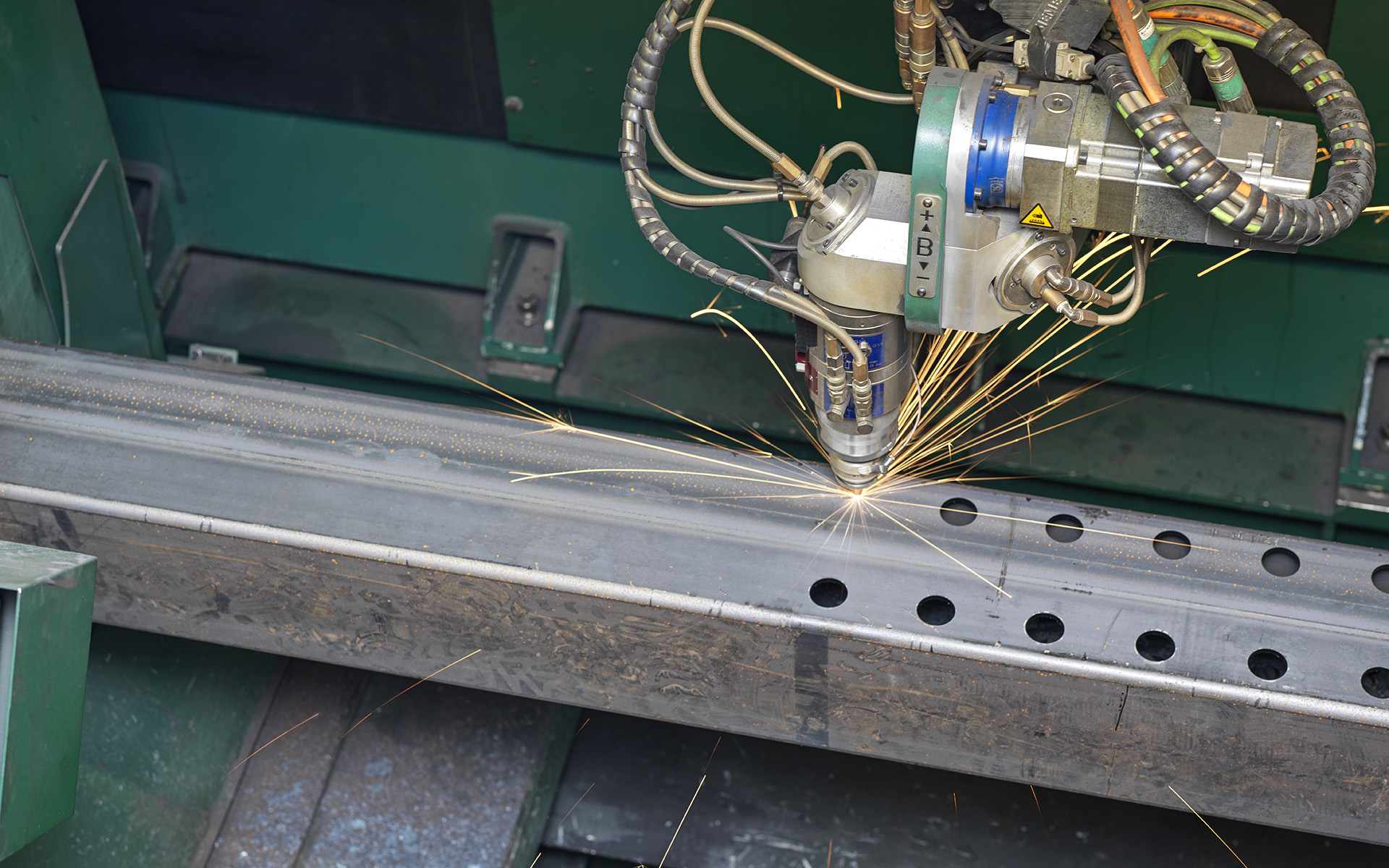

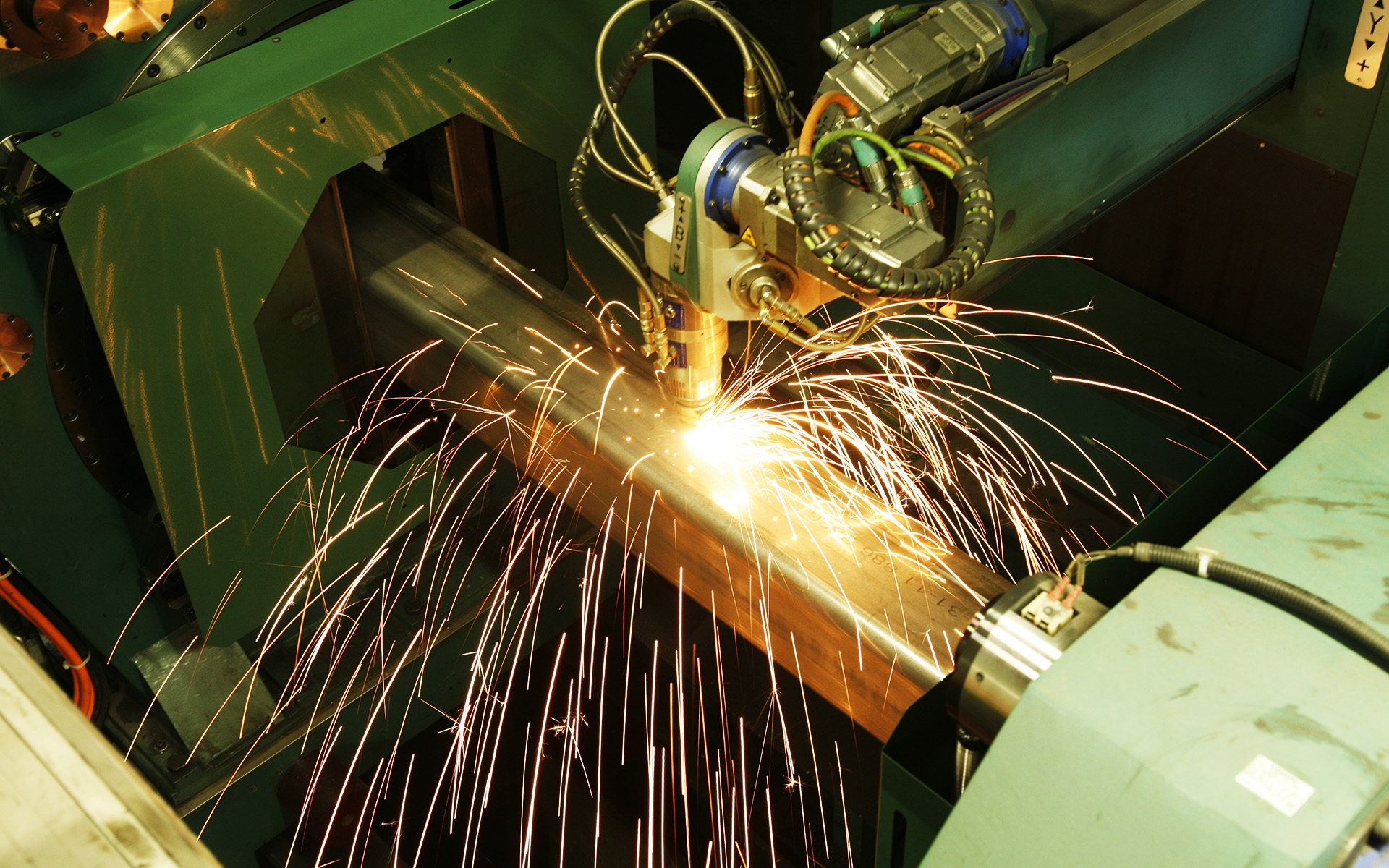

Jumbo rörlaserskärning

Vi har även Jumbo Adige-maskiner som kan hantera riktigt stora och grova profiler. De har kapacitet att skära rör upp till ø 508 mm. Det öppnar för helt nya produktionsmöjligheter i det grova segmentet, som stålbyggnadsindustrin. Utöver runda och fyrkantiga profiler kan vi även skära i ovala, semi-plattovala och elliptiska profiler samt valsade stålbalkar.

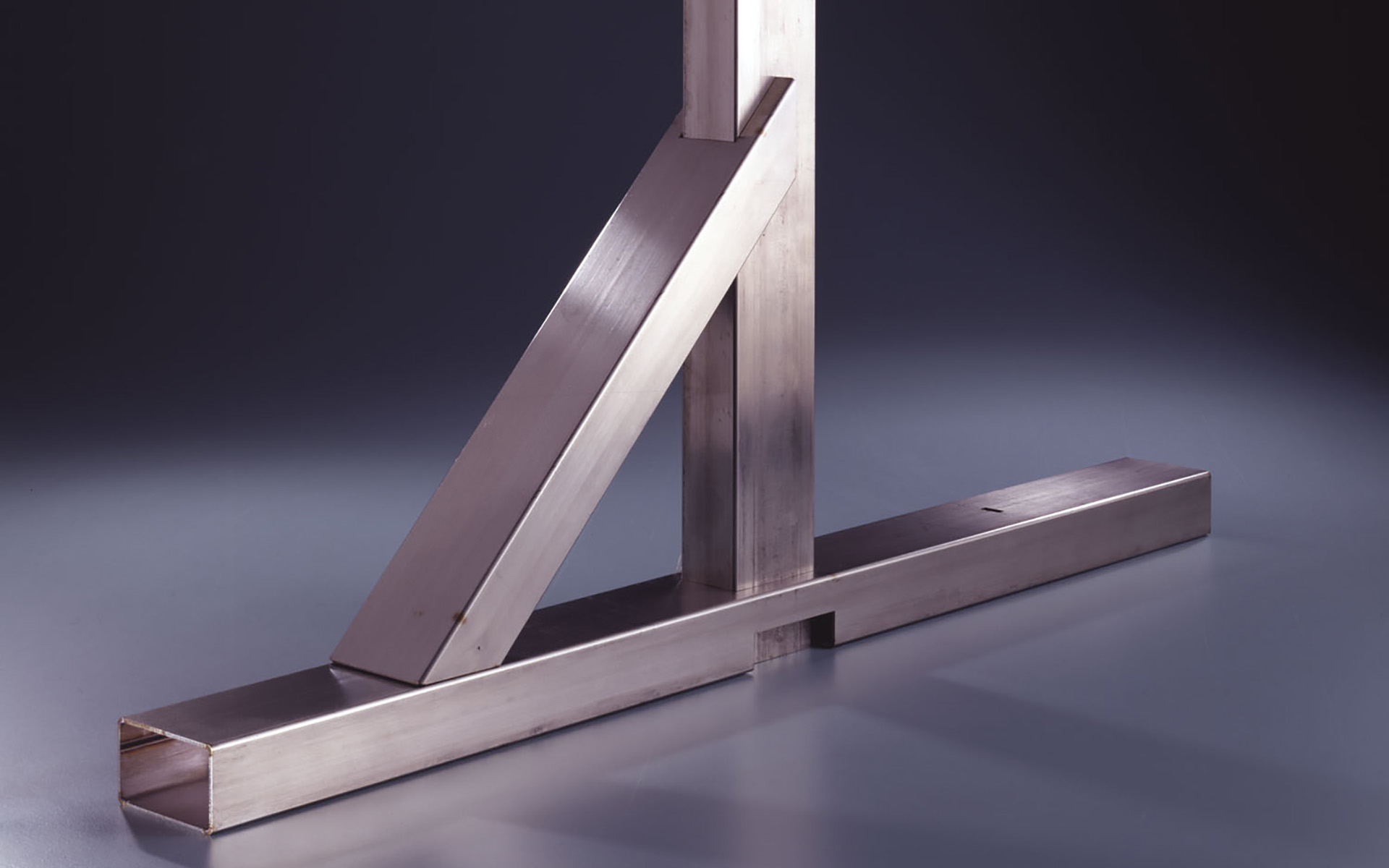

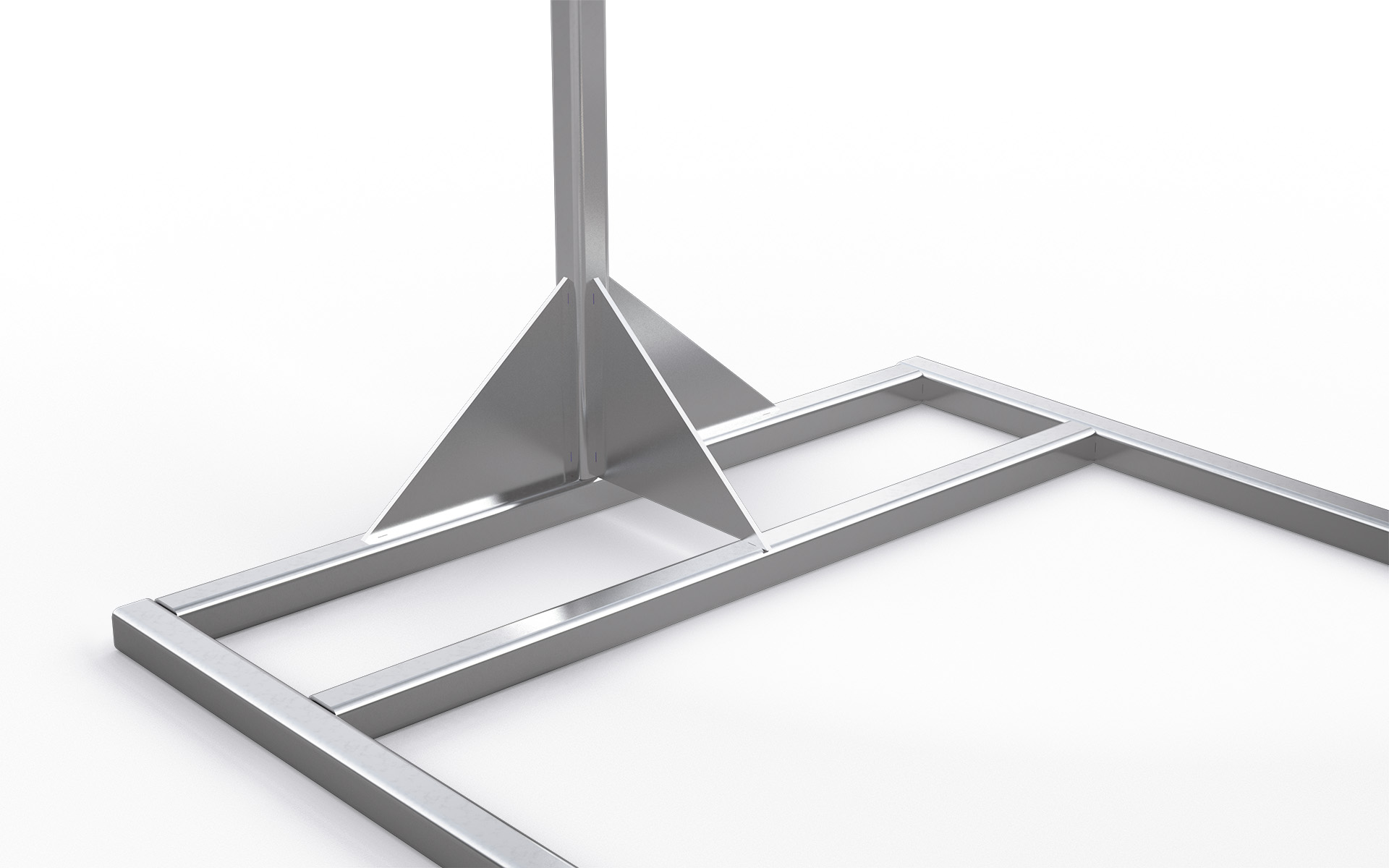

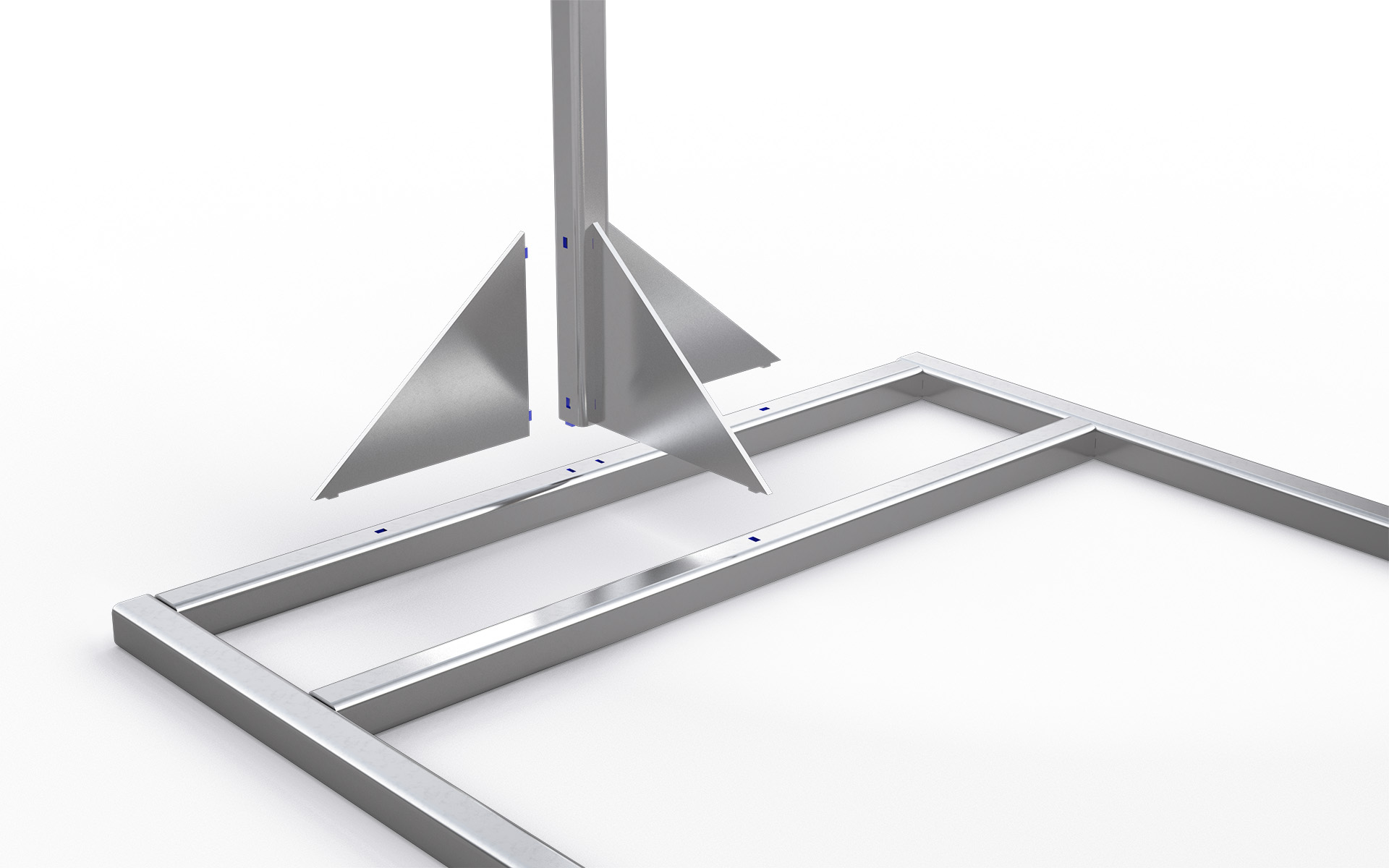

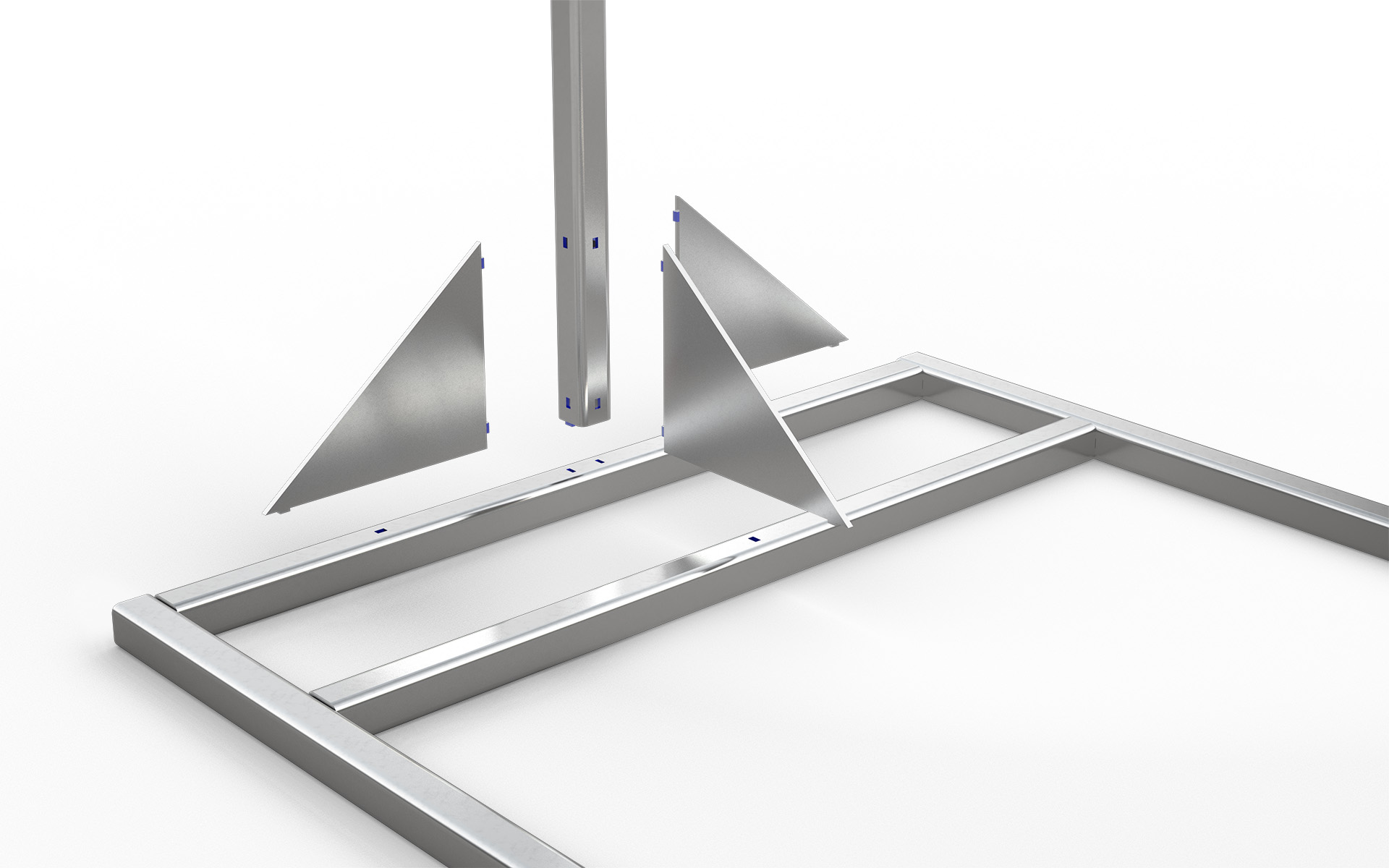

Tappskärning

Redan när detaljerna laserskärs kan delarna förberedas med tappar och hål i godset. Dessa tappar och hål ger perfekt passning inför svetsningen. Ingen inmätning av delarna behövs. Tappskärning underlättar montering och sammanfogning av delarna och du får en exakt sammanfogad produkt. Det är dessutom en kostnadseffektiv metod.

Kapacitet
  • Max. materiallängd för skärning: 18000 mm
  • Max. dimension: ø 508 mm eller 400 x 400 mm
  • Min. dimension: ø 10 mm eller 10 x 10 mm
  • Max. godstjocklek: 16 mm
  • Max. vikt: 3600 kg eller 200 kg/m
  • Gängning: M3 – M12
