INGJUTNINGSRAM L-PROFIL

Färdiga ramar för ingjutning av L-profil är enkla att montera och kan beställas i lösa delar eller sammansvetsade i enheter. Dessa ramar är även lagerförda för omgående leverans.

INGJUTNINGSRAM L-PROFIL

Färdiga ramar för ingjutning av L-profil är enkla att montera och kan beställas i lösa delar eller sammansvetsade i enheter. Dessa ramar är även lagerförda för omgående leverans

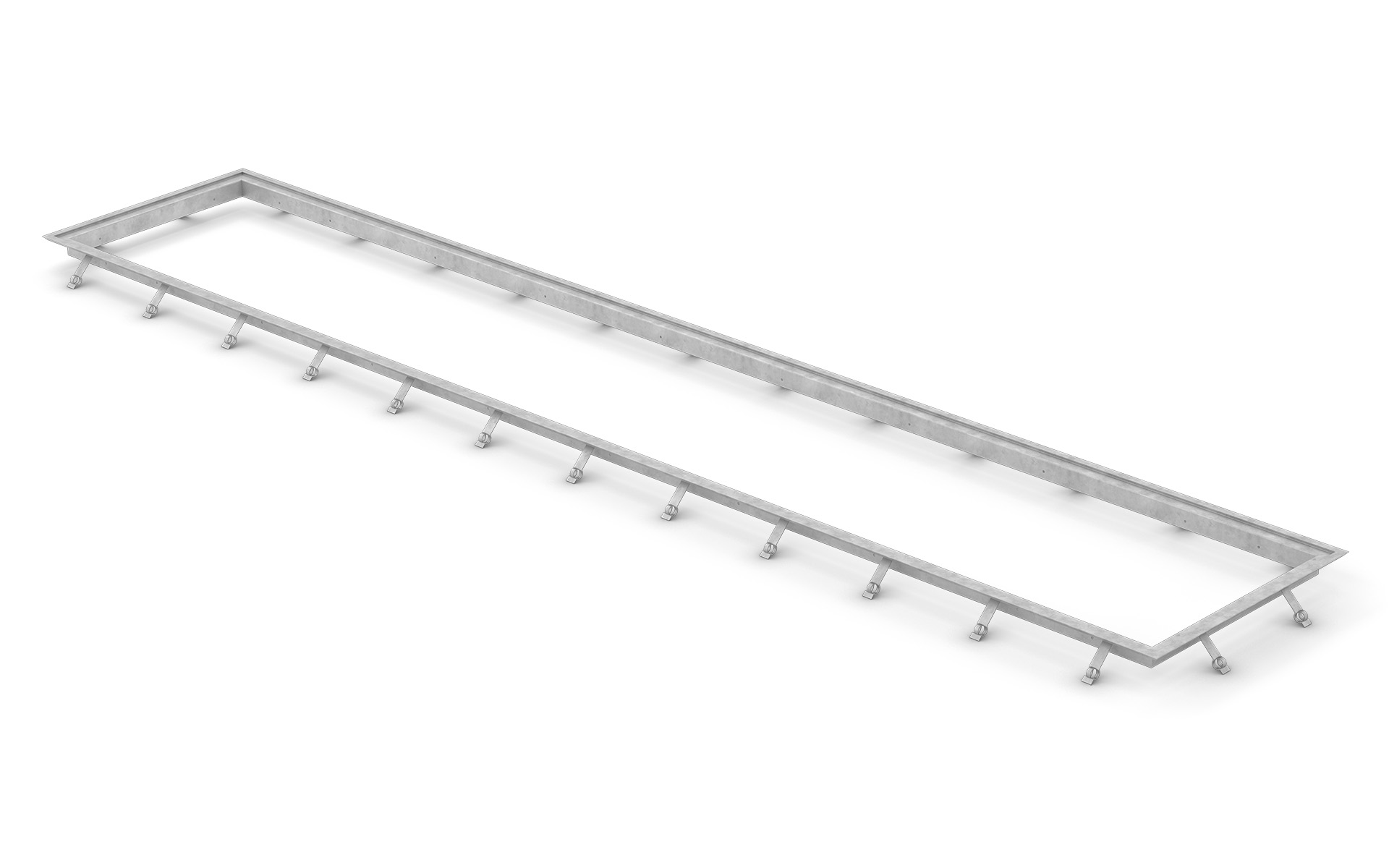

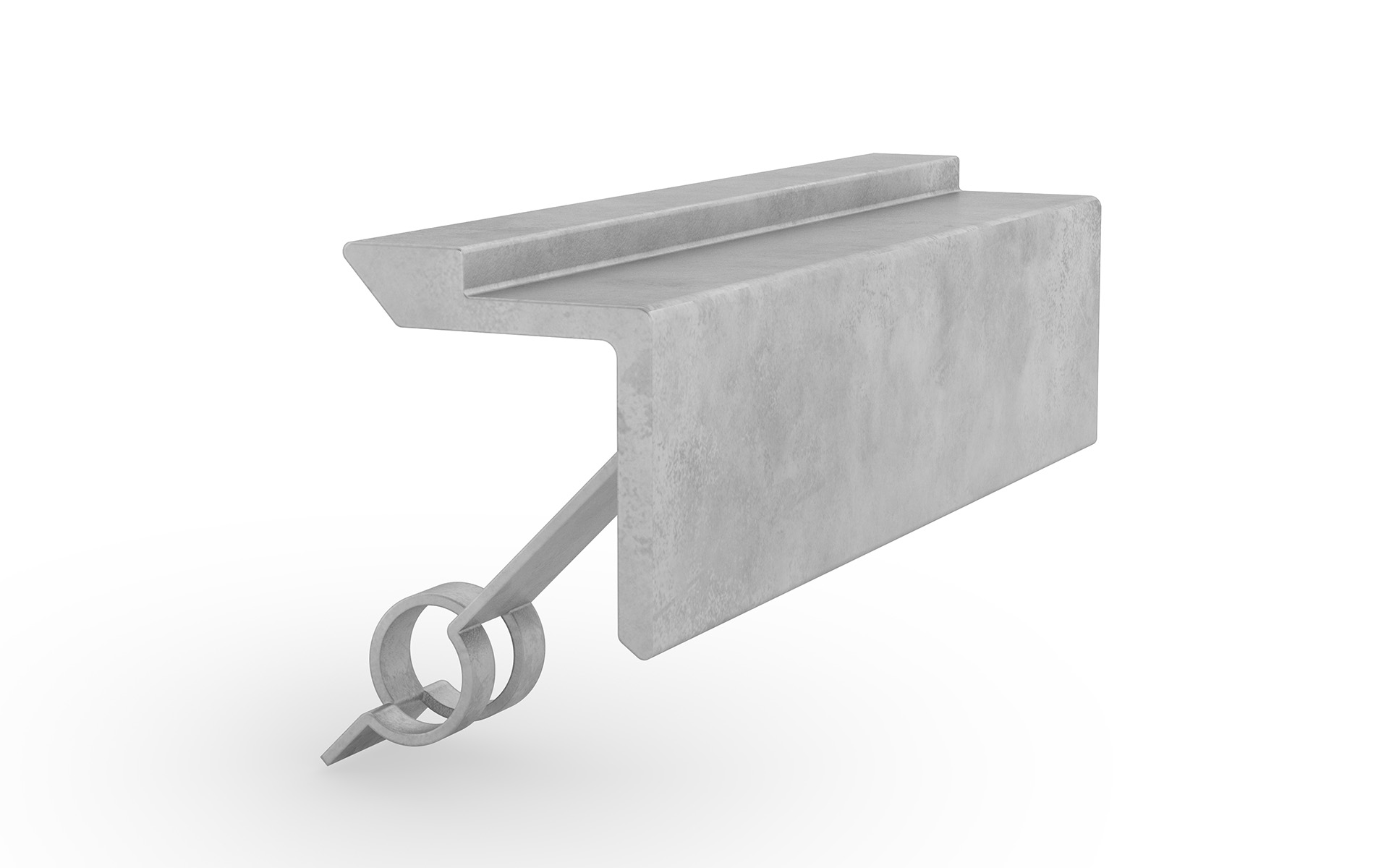

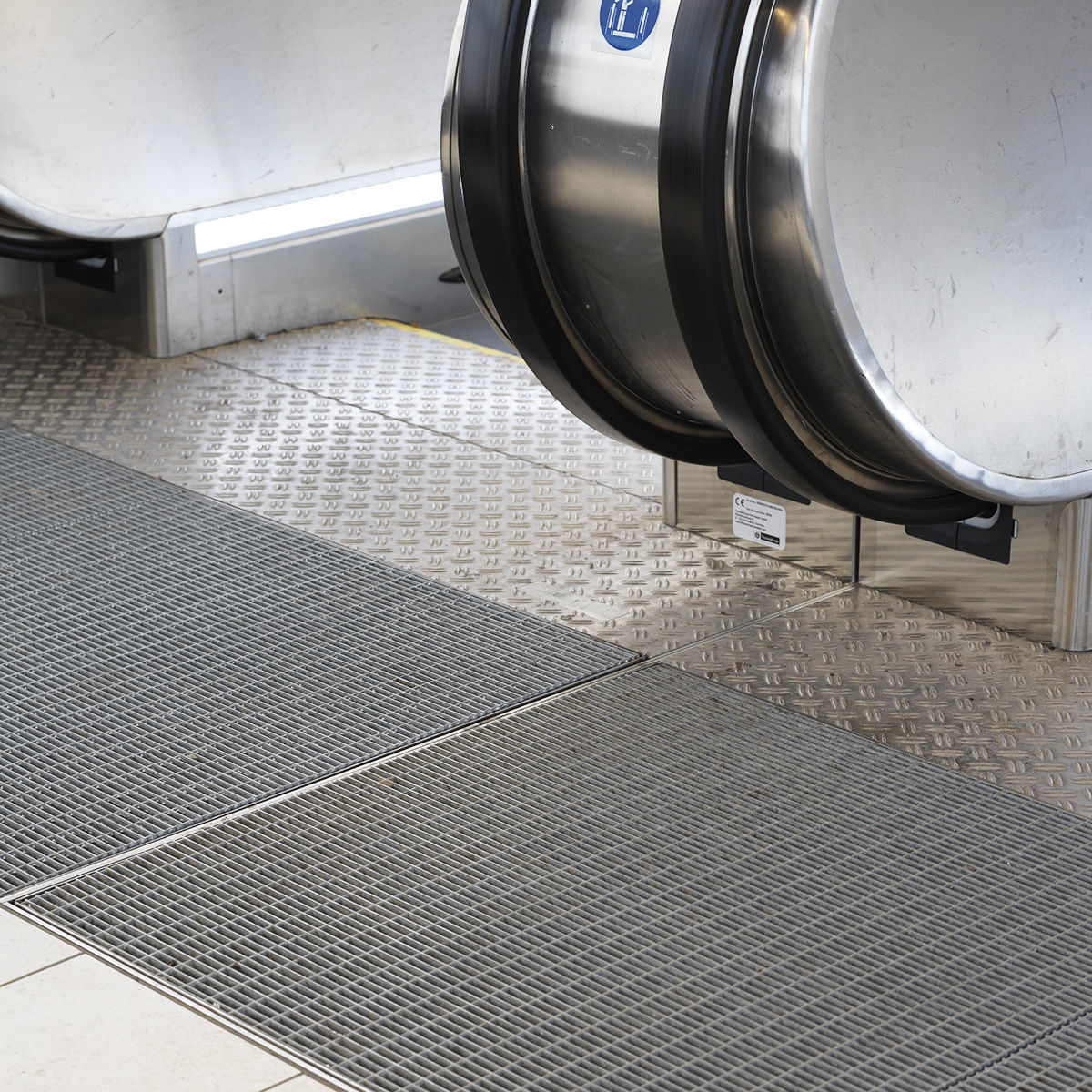

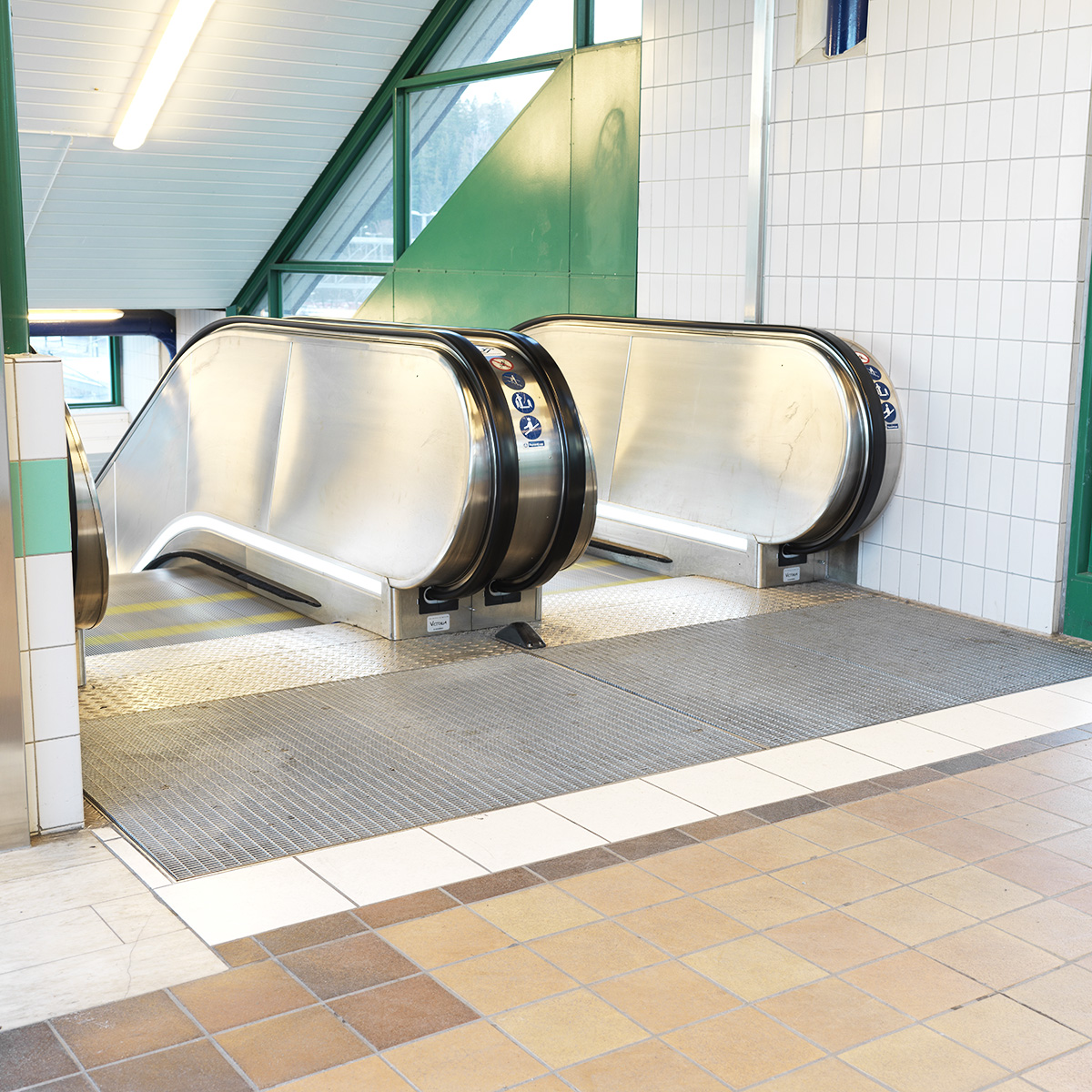

Vi lagerhåller ingjutningsramar till gångbart galler, körbart galler, tandat galler och entrégaller. Ingjutningsramarna finns både som lösa delar som kan kapas och monteras till önskat format och som sammansvetsad produkt. Frånsett vårt lagerförda sortiment nedan tillverkar vi även ingjutningsramar av L-profil efter beställning. Ramarna är försedda med kramlor längd 90 mm och delning c/c 300 mm.

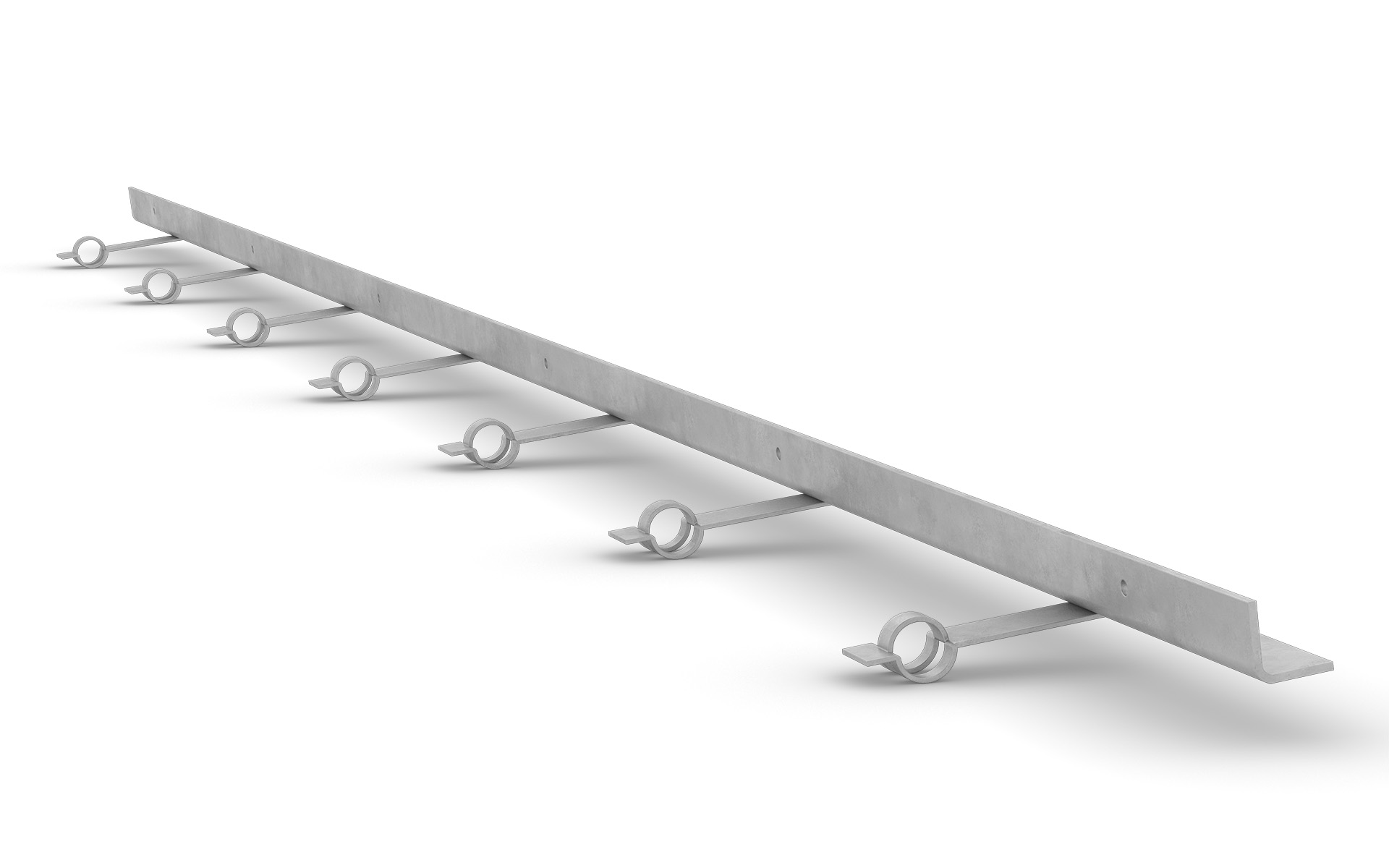

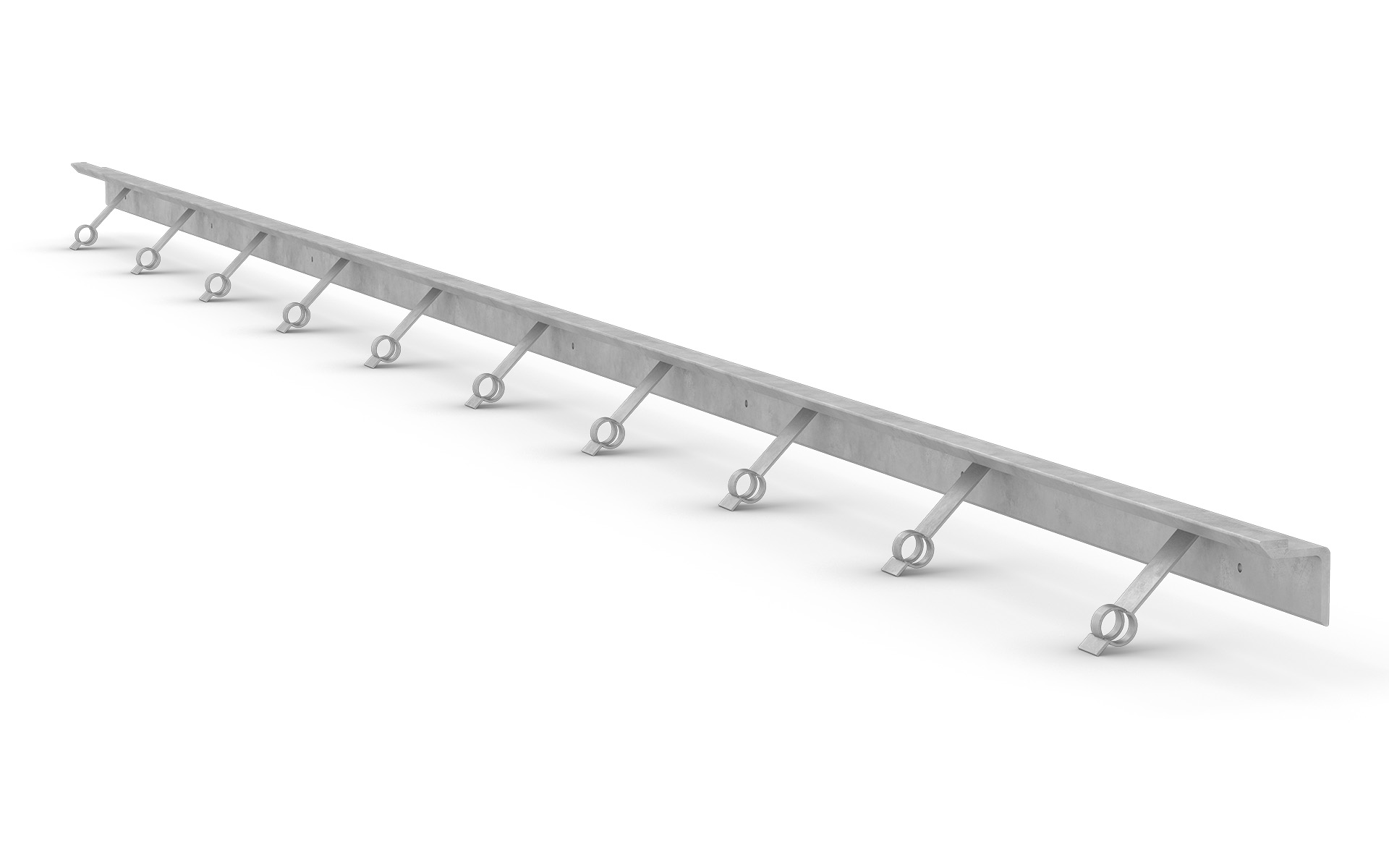

Ramsidor

Ramsidorna levereras i längd 2 000 mm och kapas till önskad längd vid montage.

Ramsidor 2000 mmStocked

Med ingjutningskramlor och spikhål som underlättar formarbetet.
Uförande: Varmförzinkat

Till gallerhöjd (mm)	Dimension profil (mm)	Art.nr.
20	25 x 25 x 3	161253201
25	30 x 30 x 3	161303201
30	35 x 35 x 3	161353201
35	40 x 40 x 3	161403201
40	45 x 45 x 3	161453201
45	50 x 50 x 3	161503201
50	55 x 55 x 3	161553201
60	65 x 65 x 3	161653201
70	75 x 75 x 3	161753201
80	85 x 85 x 3	161853201

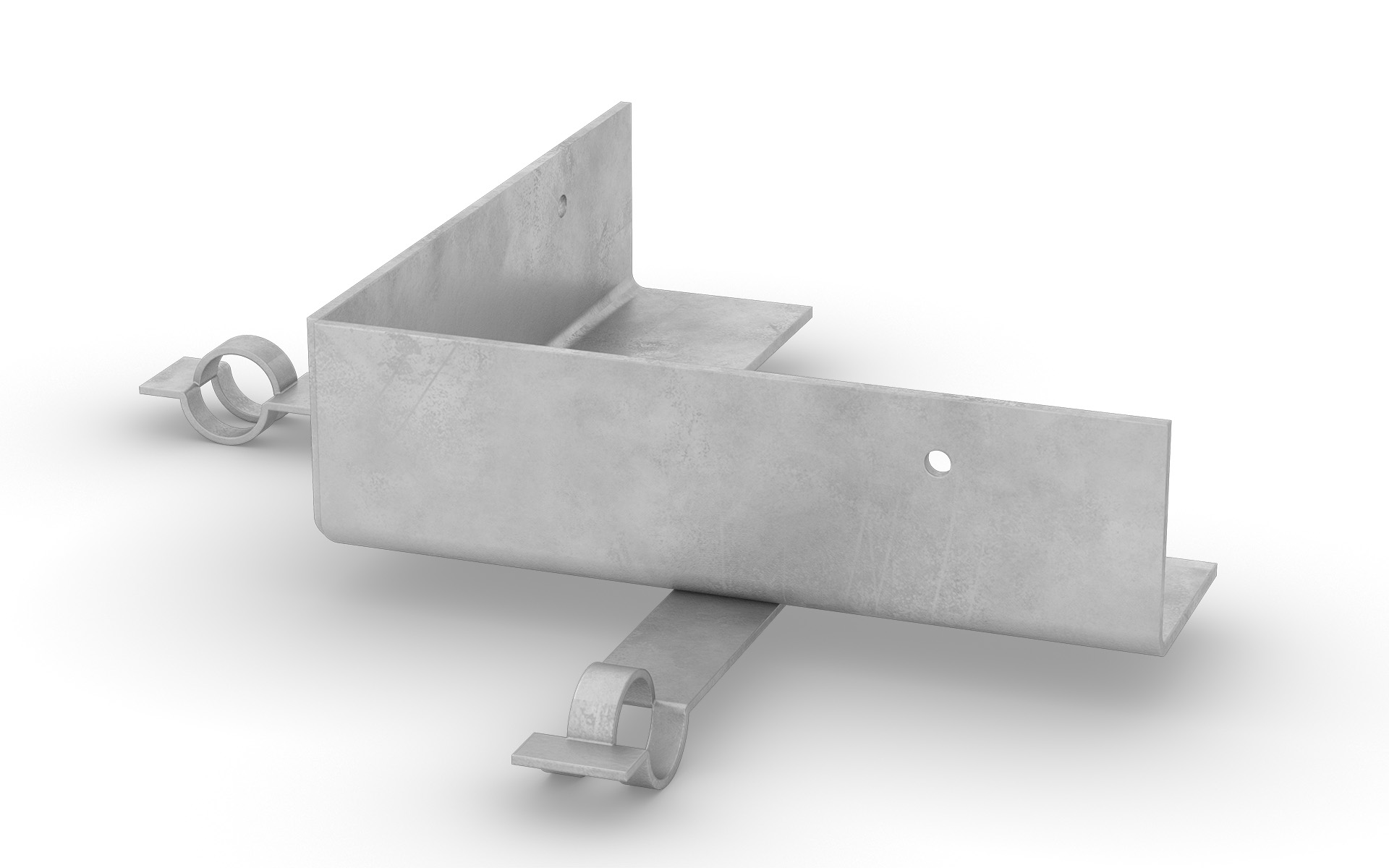

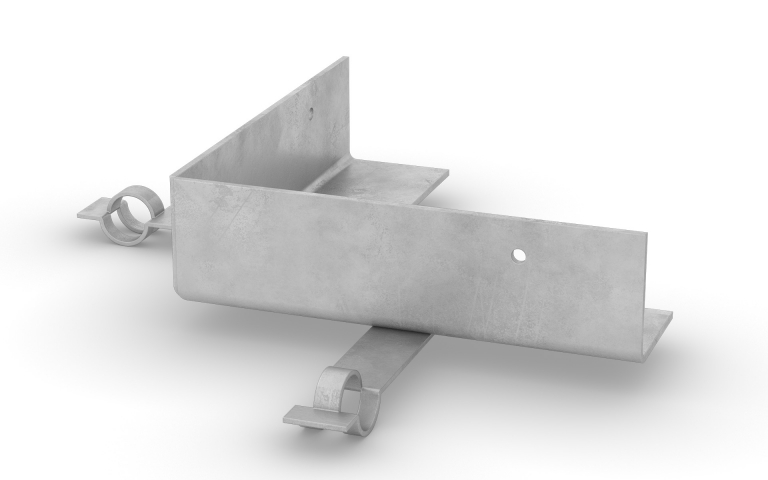

Ramhörn 200 x 200 mm

Ramhörnen levereras i 90°-vinkel med dimension 200 x 200 mm.

Ramhörn 200 x 200 mmStocked

Med ingjutningskramlor och spikhål som underlättar formarbetet.
Utförande: Varmförzinkat

Till gallerhöjd (mm)	Dimension profil (mm)	Art.nr.
20	25 x 25 x 3	161253021
25	30 x 30 x 3	161303021
30	35 x 35 x 3	161353021
35	40 x 40 x 3	161405021
40	45 x 45 x 3	161455021
45	50 x 50 x 3	161505021
50	55 x 55 x 3	161555021
60	65 x 65 x 3	161654021
70	75 x 75 x 3	161754021
80	85 x 85 x 3	161854021

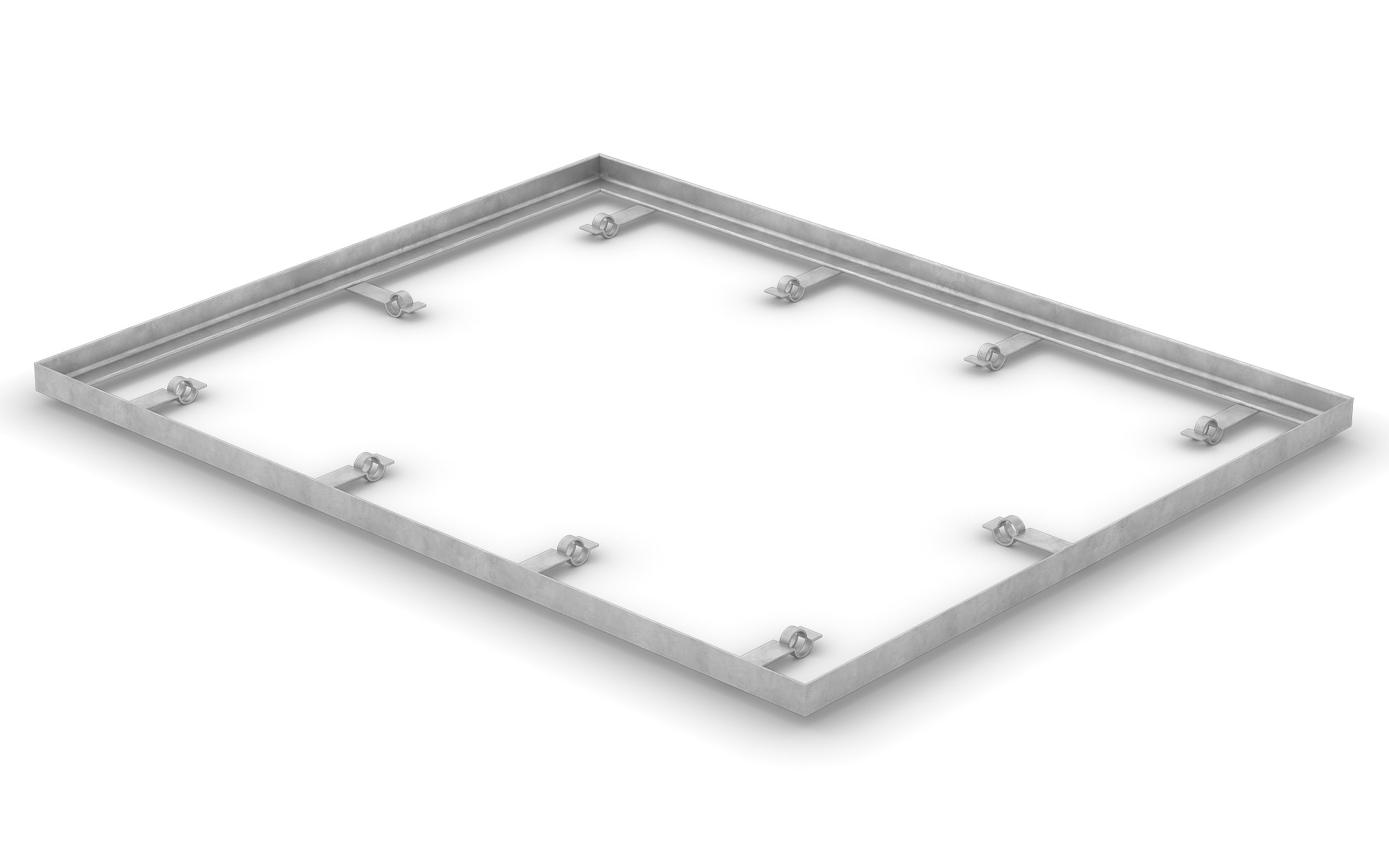

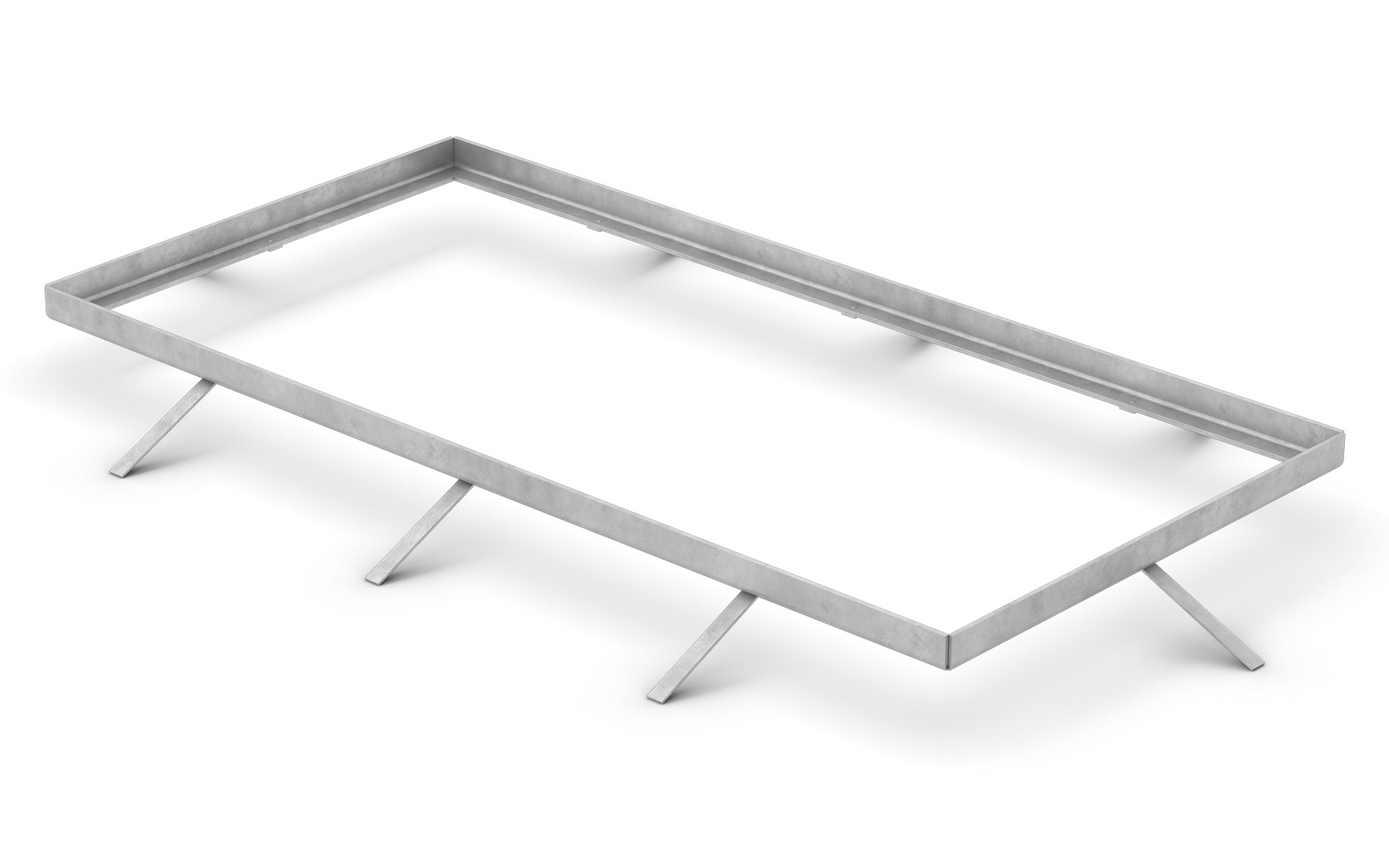

Ingjutningsram L-30x30x3

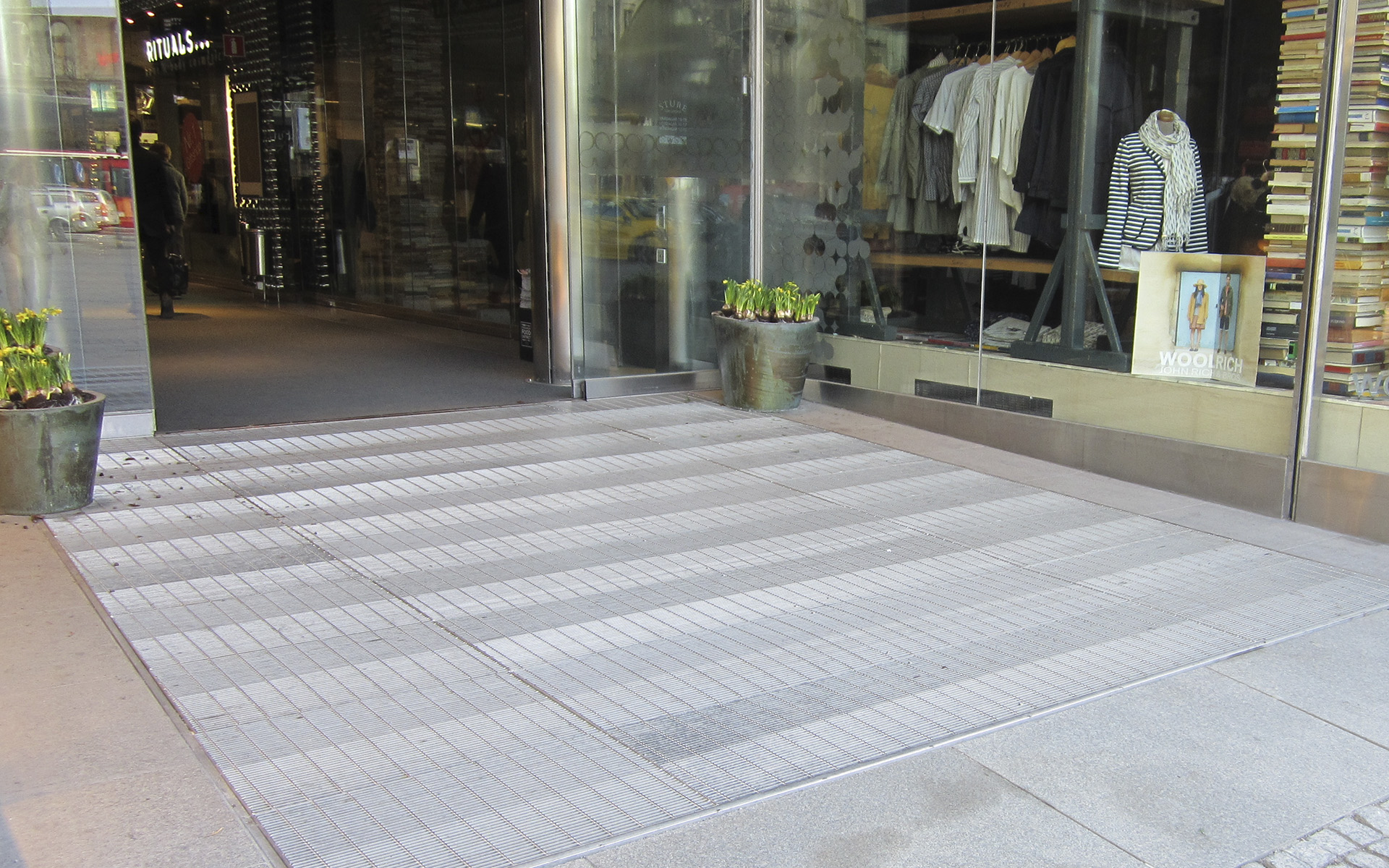

Lagerförda ingjutningsramar för entrégaller passar för durkhöjd 25 mm. L-profilen har dimension 30 x 30 x 3 mm.

Ingjutningsram L-30x30x3Stocked

Med ingjutningskramlor
Utförande: Varmförzinkat

Till gallerhöjd (mm)	Dimension utvändigt rammått (mm)	Art.nr.
25	312 x 612	161030601
25	412 x 612	161040601
25	412 x 712	161040701
25	512 x 712	161050701
25	512 x 812	161050801
25	512 x 912	161050901
25	512 x 1012	161051001
25	612 x 812	161060801
25	612 x 912	161060901
25	612 x 1012	161061001
25	612 x 1212	161061201
25	712 x 912	161070901
25	712 x 1012	161071001
25	712 x 1212	161071201
25	812 x 1012	161081001
25	812 x 1212	161081201
25	1012 x 1012	161101001
25	1012 x 1212	161101201

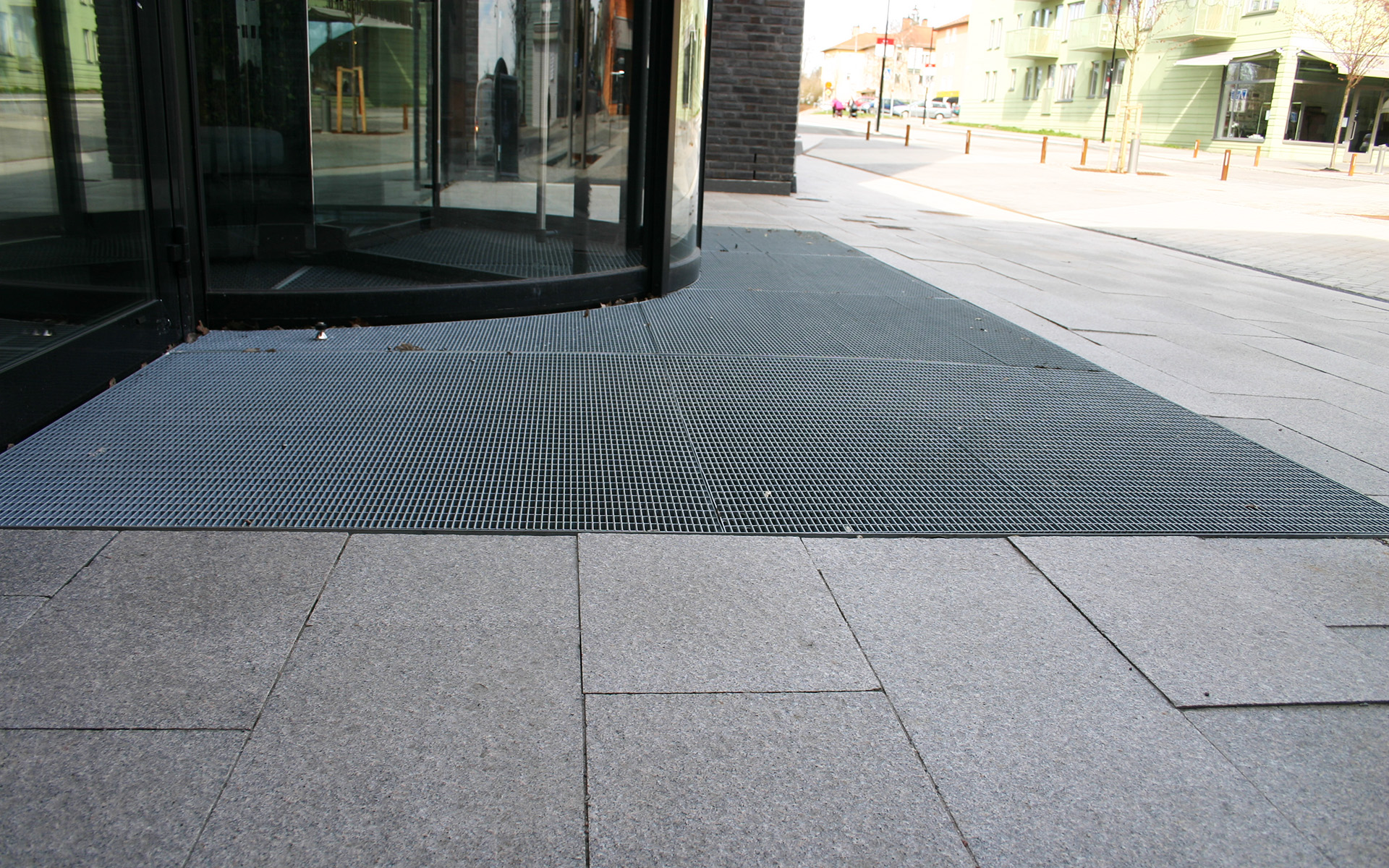

Ingjutningsramar, måttbeställda

Ingjutningsramar levereras måttanpassade enligt önskemål.

Ingjutningsramar, måttbeställda

Med ingjutningskramlor
Utförande: Varmförzinkat
Beställningsvara

Till gallerhöjd (mm)	Dimension profil (mm)	Art.nr.
20	25 x 25 x 3	161252531LPM
25	30 x 30 x 3	161303031LPM
30	35 x 35 x 3	161353531LPM
35	40 x 40 x 3	161404031LPM
40	45 x 45 x 3	161454531LPM
45	50 x 50 x 3	161505031LPM
50	55 x 55 x 3	161555531LPM
60	65 x 65 x 3	161656531LPM
70	75 x 75 x 3	161757531LPM
80	85 x 85 x 3	161858531LPM

Delning av enkel ram med L-40x40x4

Vid större ingjutningsramar levereras vanligen flera gallerdurkar. Vid skarven av dessa tillverkas ingjutningsramarna med en upplagsprofil. Max. fri spännvidd 500 mm mellan upplag vid normal gångtrafik.

Dimension profil (mm)	Art.nr.
40 x 40 x 4	161404051D

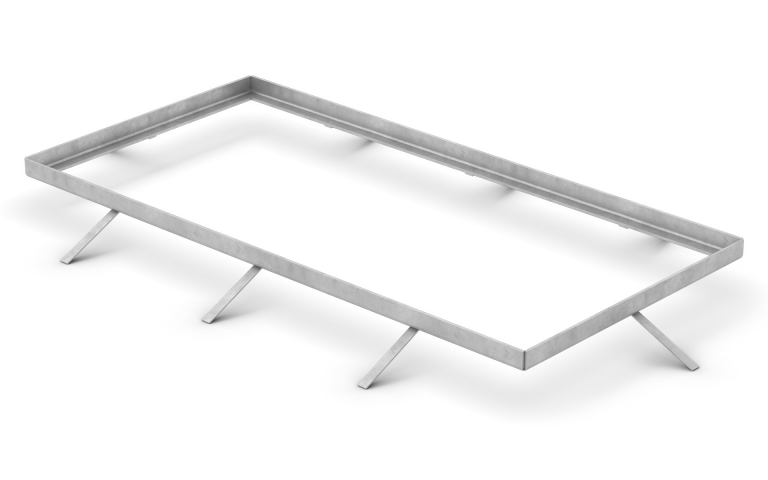

Ingjutningsram Aluminium

Ingjutningsram i lättmetall för entrégaller AR-25 med halkskyddslist respektive gummilist.Ingjutningsram av speciallegerad betongresistent lättmetall, naturfärgad. L-profilerna har dimension 31 x 25 x 4 mm.
