Weland erbjuder olika typer av gångbryggor. Överallt där tillgängligheten och säkerheten behöver förbättras kan gångbryggor användas.

GÅNGBRYGGOR

Weland erbjuder olika typer av gångbryggor. Överallt där tillgängligheten och säkerheten behöver förbättras kan gångbryggor användas.

Utöver den lagerhållna gångbryggan typ Flex tillverkar Weland på beställning även sammansvetsade gångbryggor av gallerdurk med tillhörande räcken enligt ett modulsystem, som ger enkelt och snabbt montage. Kontakta våra erfarna säljare så berättar dom mer om våra sammansvetsade gångbryggor.

Gångbrygga Flex

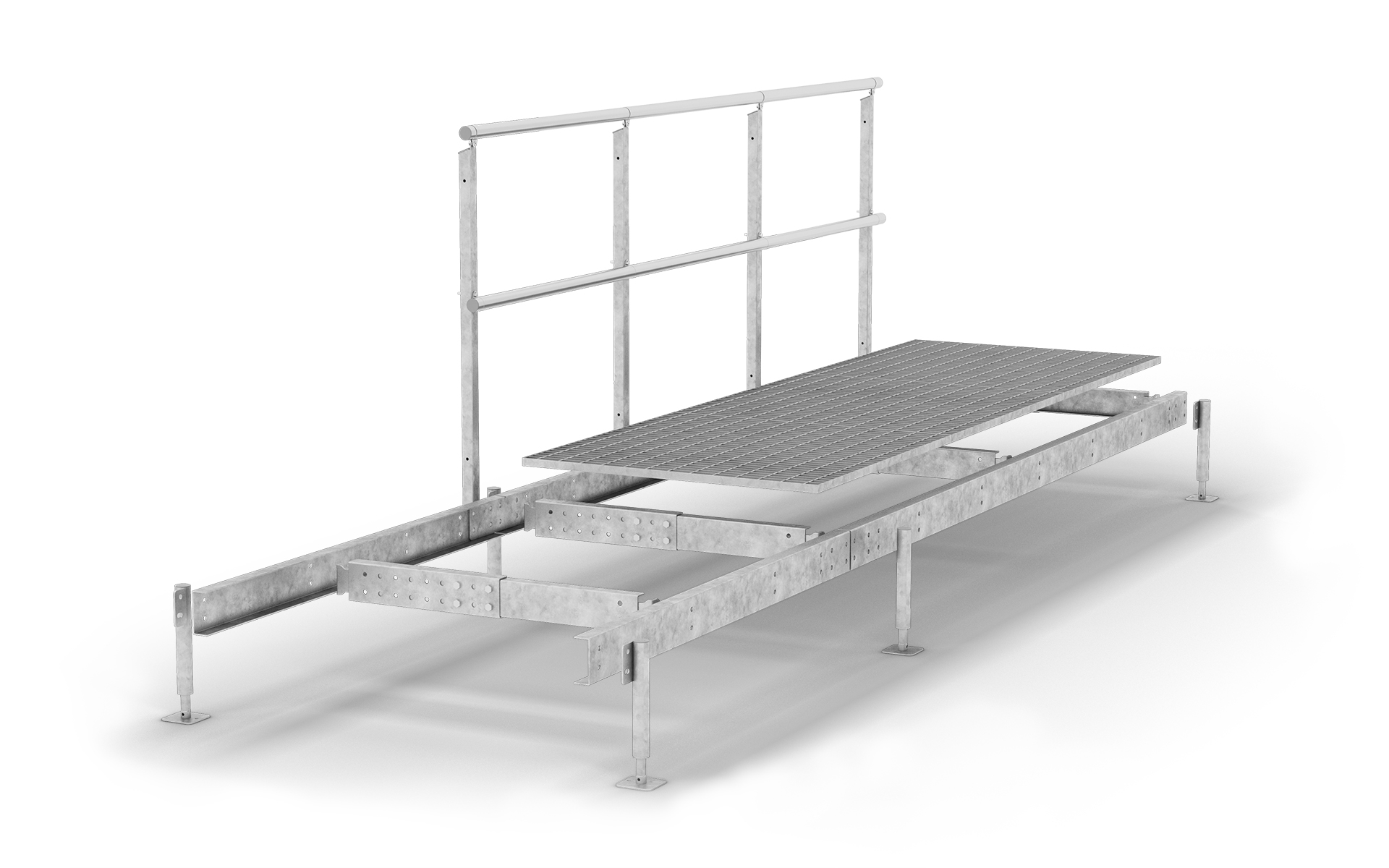

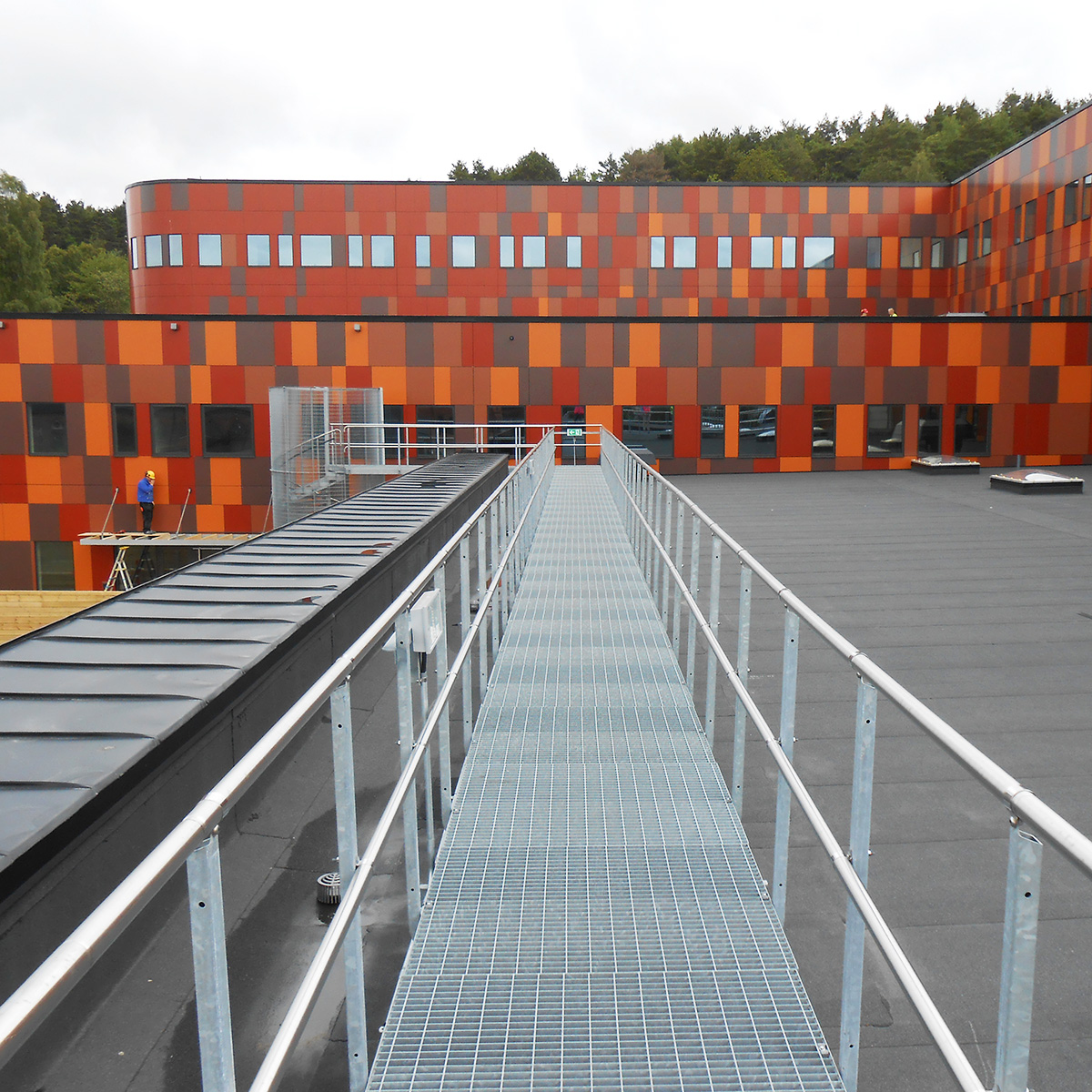

Gångbrygga Flex byggs helt upp av standardkomponenter. Hela bryggan skruvas snabbt och enkelt ihop vid montageplatsen. Hela montaget utförs utan svetsning. Gångbanan är justerbar i bredd från 600 till 1 300 mm med en intervall om 50 mm och finns i längd 2000, 3000 och 4000 mm. Gångbrygga Flex levereras inom några dagar när standardkomponenter används. Gångbryggan kan också anpassas för att passa dina önskemål och krav, då med en längre leveranstid.


Gångplan

Planen till gångbanan är av gallerdurk och finns i olika maskvidder men även tätare material som exempelvis lättdurk kan erbjudas.


Gallerdurk H3

Pressvetsad gallerdurk med maskvidd 34 x 37 mm.


Gallerdurk H6

Pressvetsad gallerdurk med maskvidd 34 x 75 mm.


Gallerdurk N6

Pressvetsad gallerdurk med maskvidd 17 x 75 mm.


Räcke

Räcket till gångbryggan är av typen sektionsräcke och finns i flera utföranden. Vilket räcke du behöver är beroende på barnsäkerhet, miljö och dina krav på gångbanans säkerhet. Såväl handledare som följare tillverkas av rostfritt stål. Läs mer om rostfria handledare här.

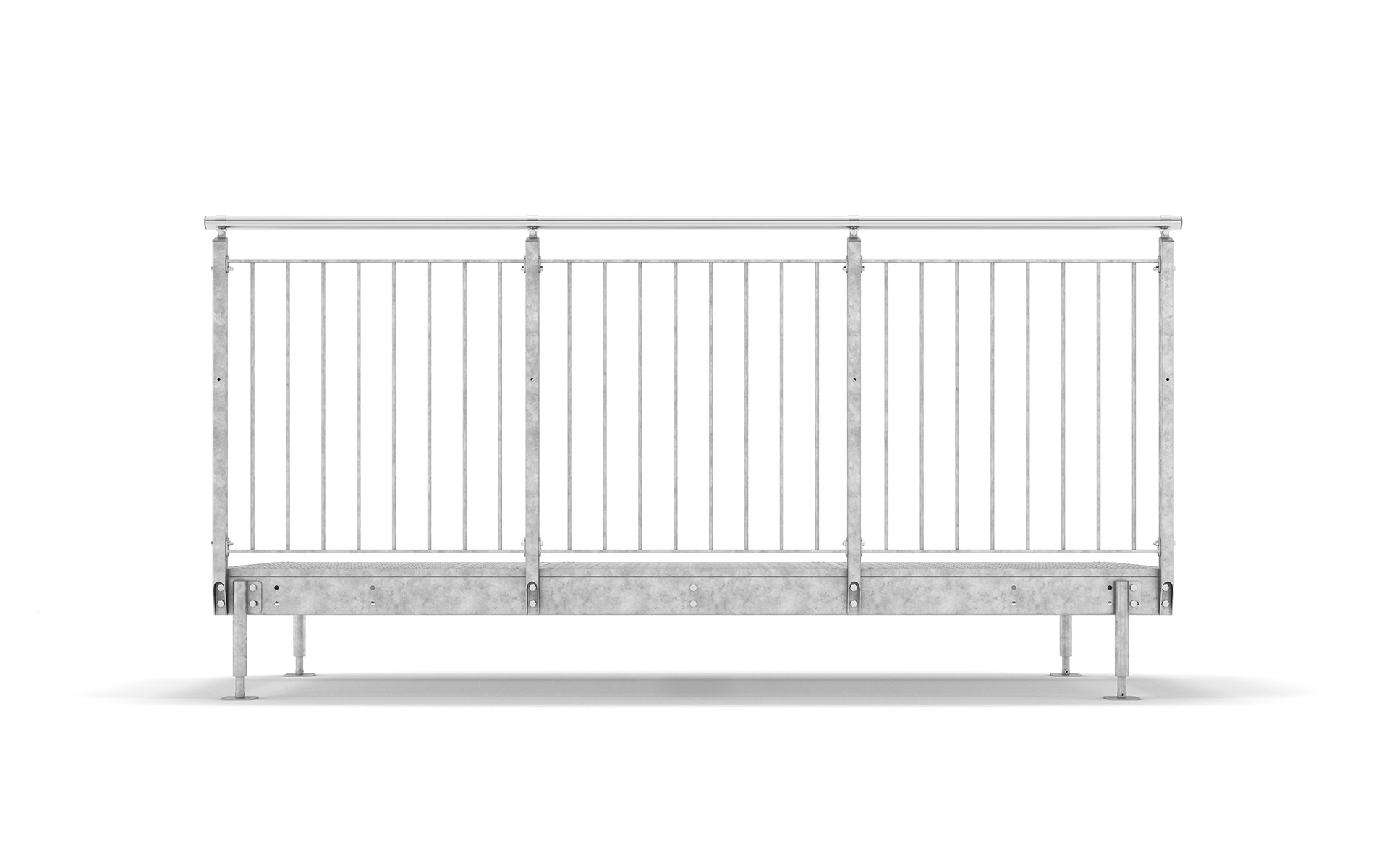

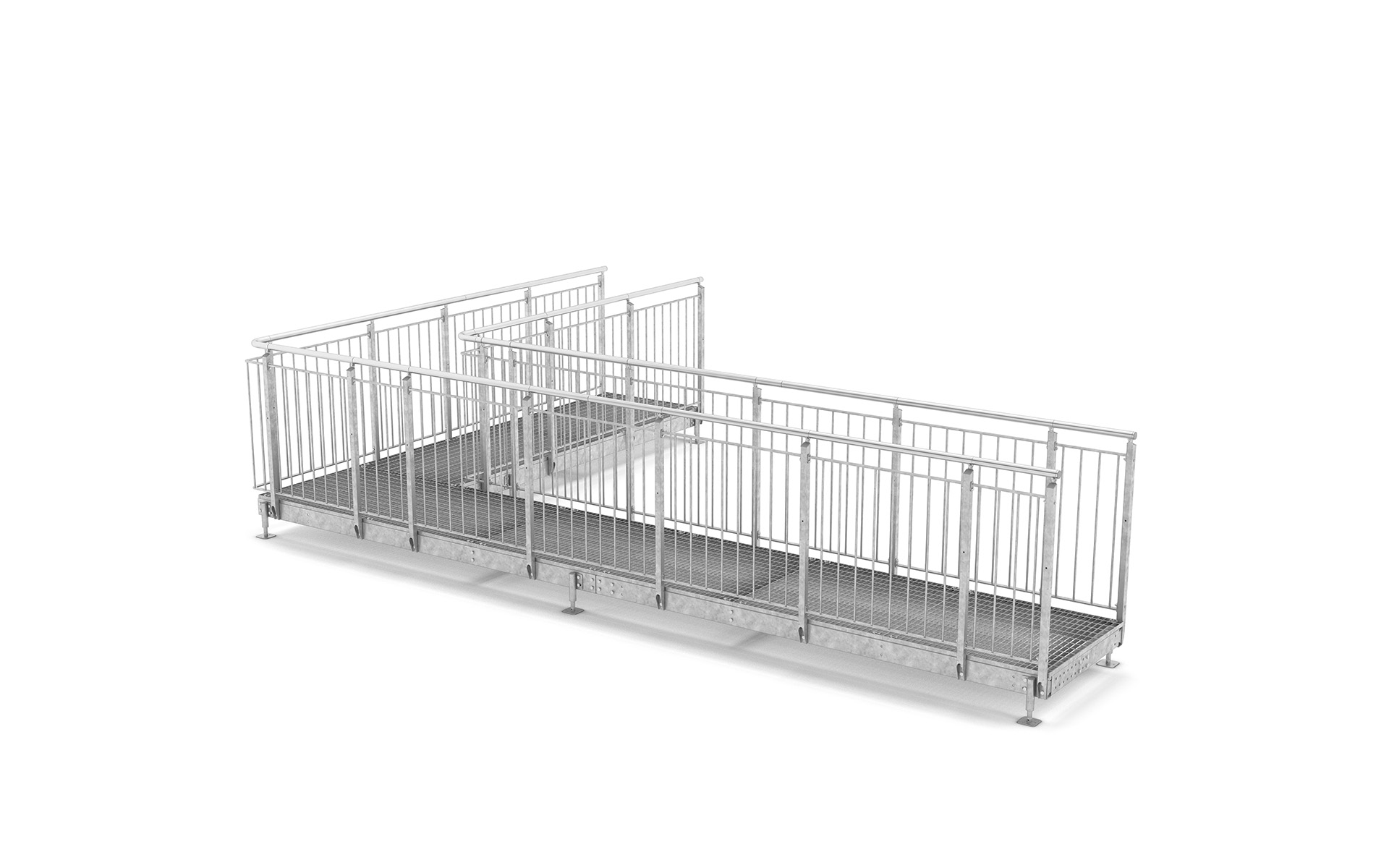

Räcke Rundstång

Ett räcke med fokus på form och design. Barnsäkert med maximal öppning 100 mm.

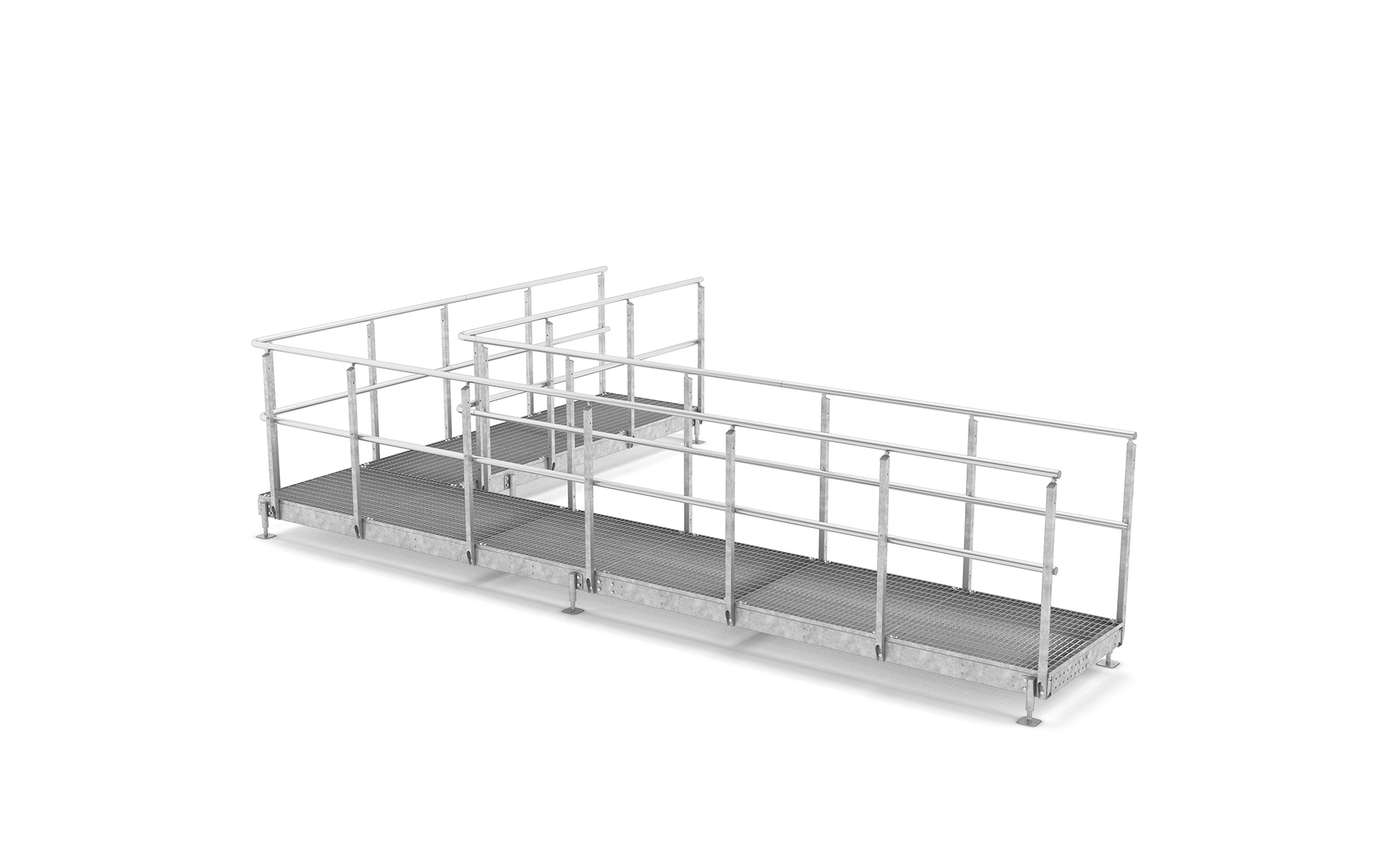

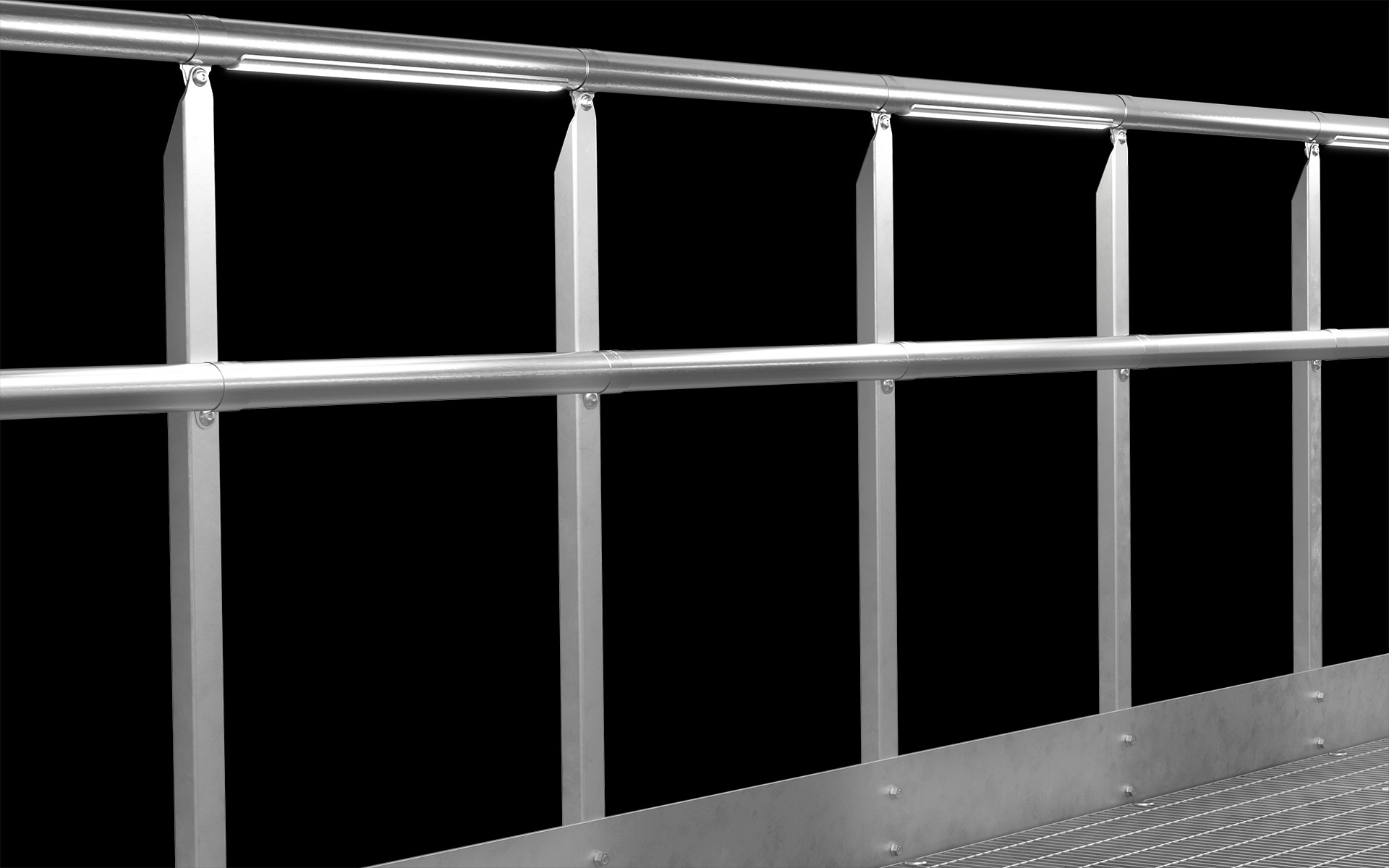

Räcke Följare

Räcke förses med en följare och är ett industriellt räcke. Räknas inte som barnsäkert.

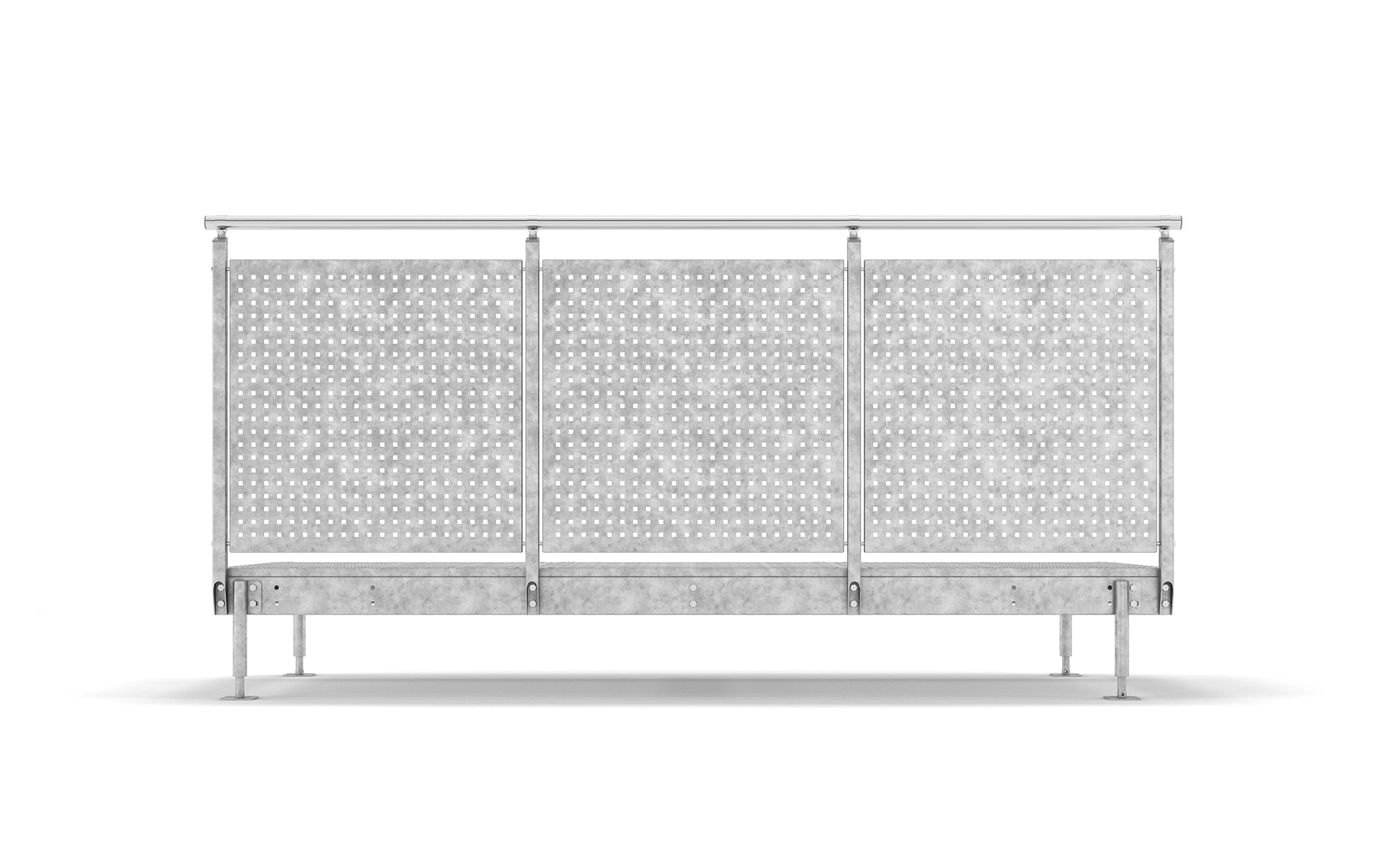

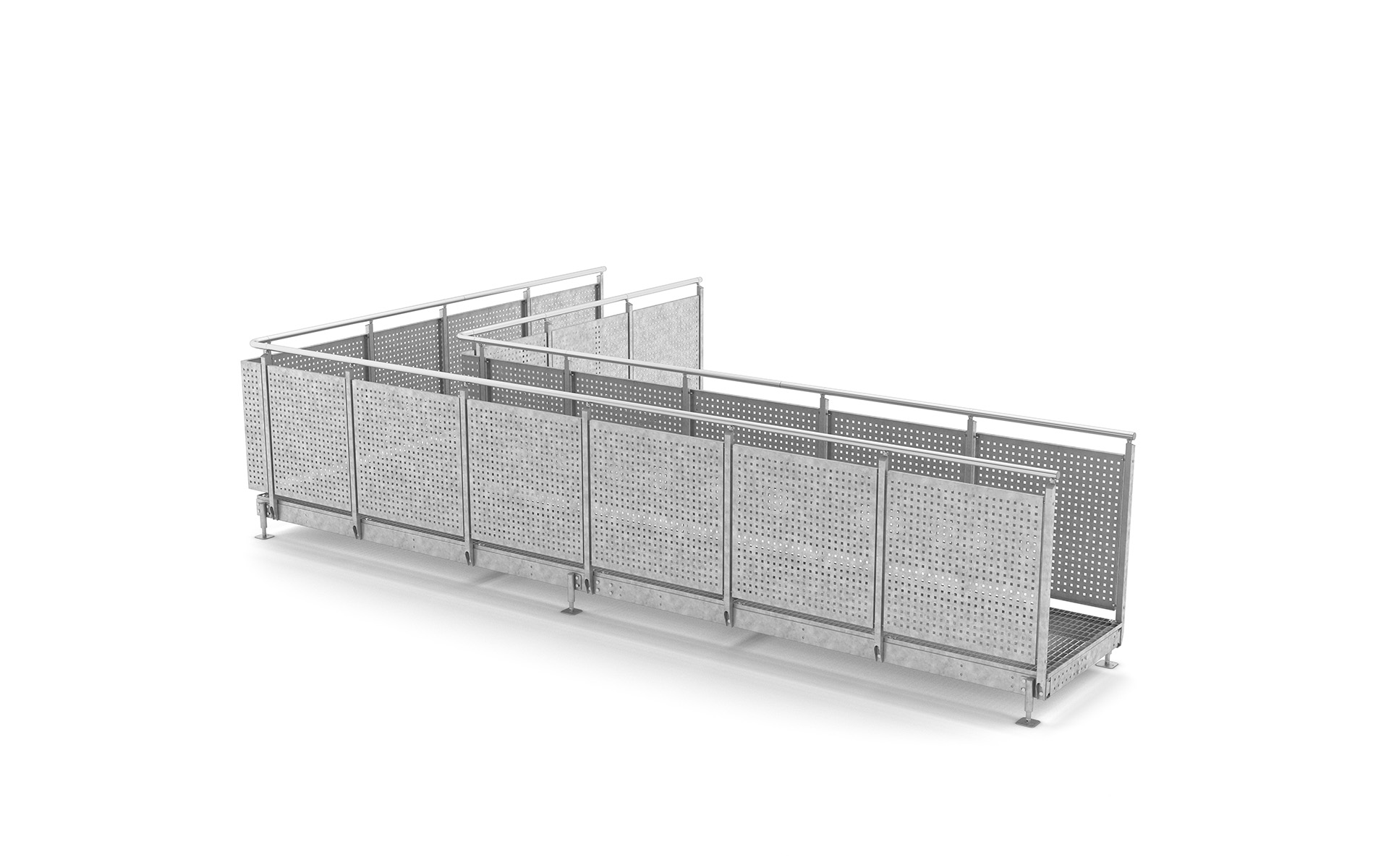

Räcke Plåt

Räcke i tät eller perforerad plåt. Barnsäkert med maximal öppning 100 mm.

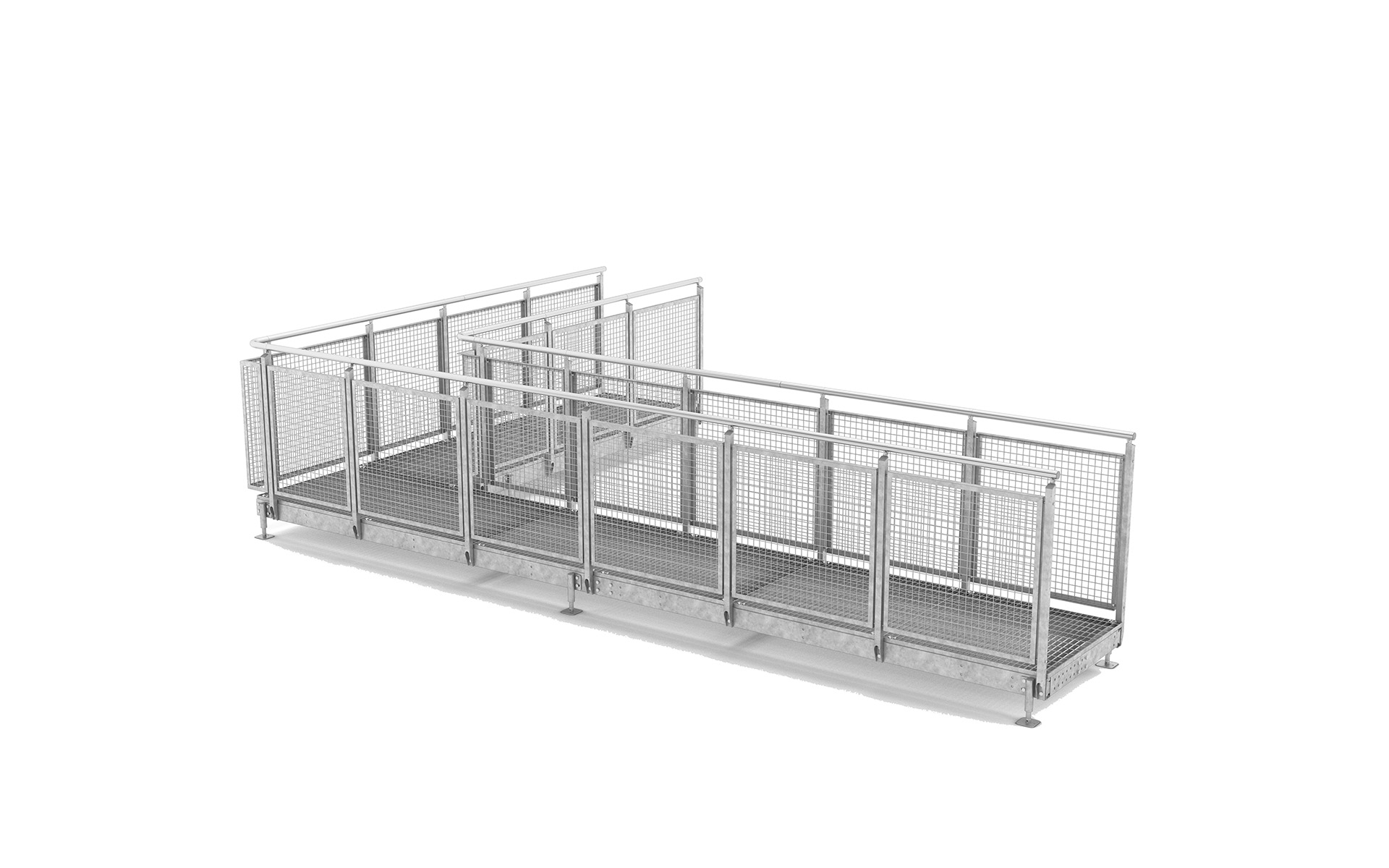

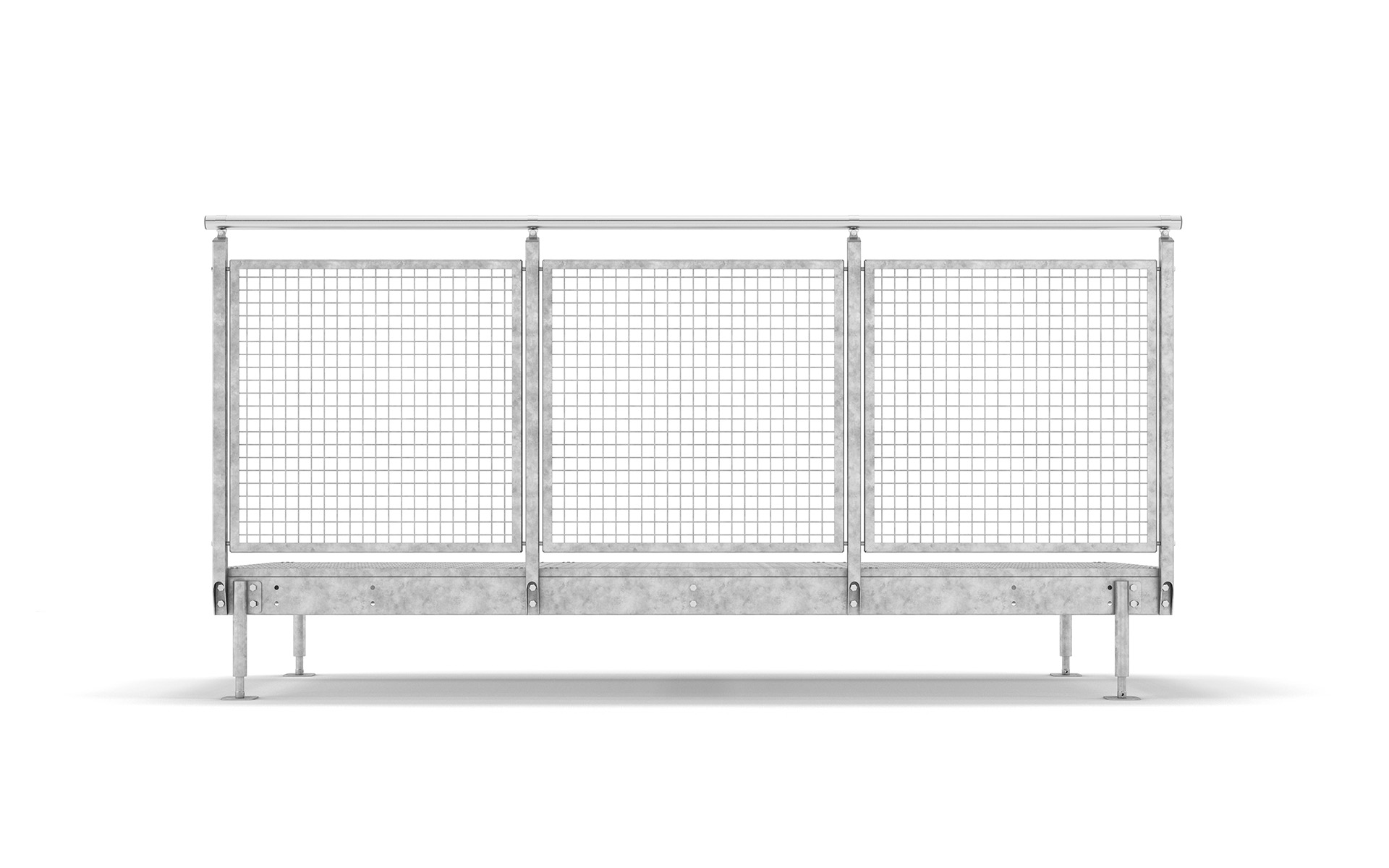

Räcke Nät

Räcke i krenelerat nät. Barnsäkert med maximal öppning 100 mm.

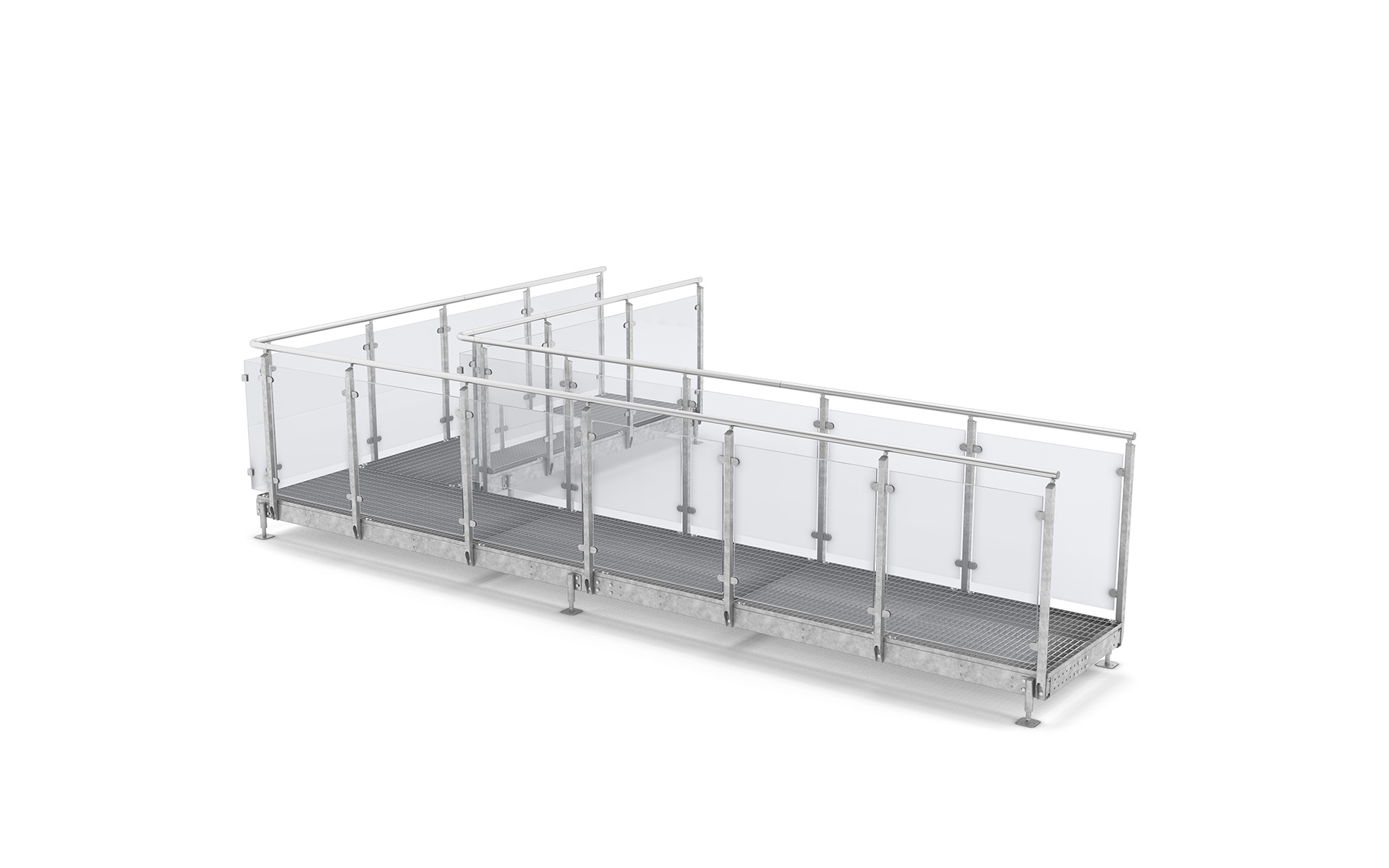

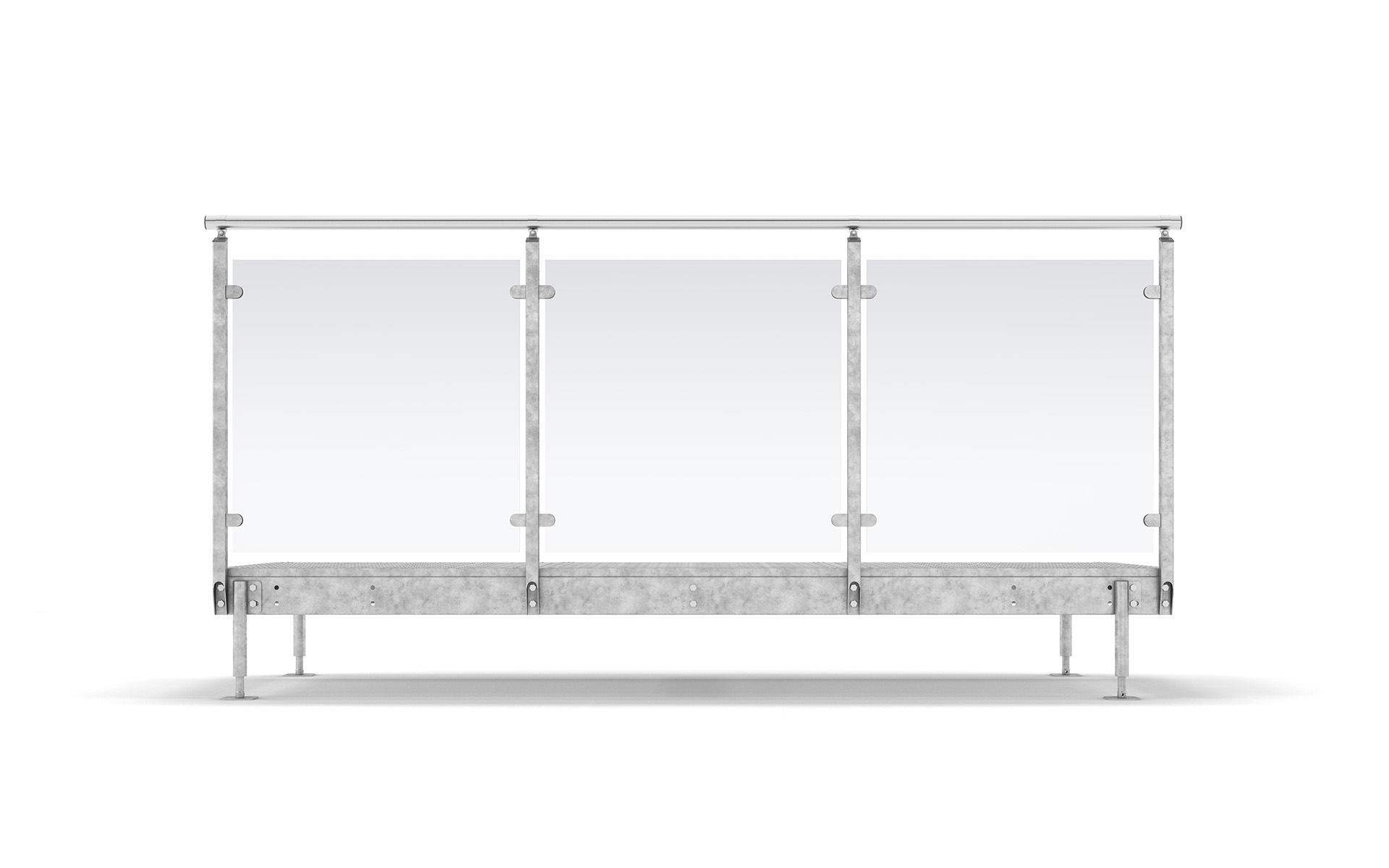

Räcke Glas

Räcke med fyllning av glas för extra finish. Barnsäkert  med maximal öppning 100 mm.

Tillval

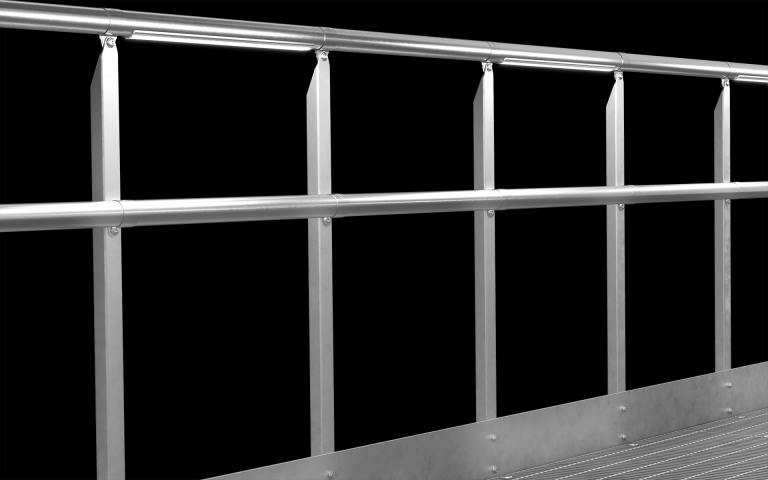

För att skapa en dekorativ och trevlig miljö kan man utrusta gångbryggan med belysning. Belysning från handledaren kan också verka som ett funktionellt komplement för att lysa upp otrygga miljöer. Konstruktionen är mönsterskyddad.


Montage

Infästning kan göras mot befintliga konsoler eller balkar alternativt med justerbara stödben. Maximalt avstånd mellan upplag är tre meter. Vikten på gångbryggan baseras på dess bredd, mängden och typ av räcken, val av gallerdurk samt längden på stödben. Ungefärlig vikt med bredd 1000 mm med räcke Följare på en sida är 33 kg/längdmeter. Fler viktexempel finns här. Kontakta gärna våra säljare för mer information.

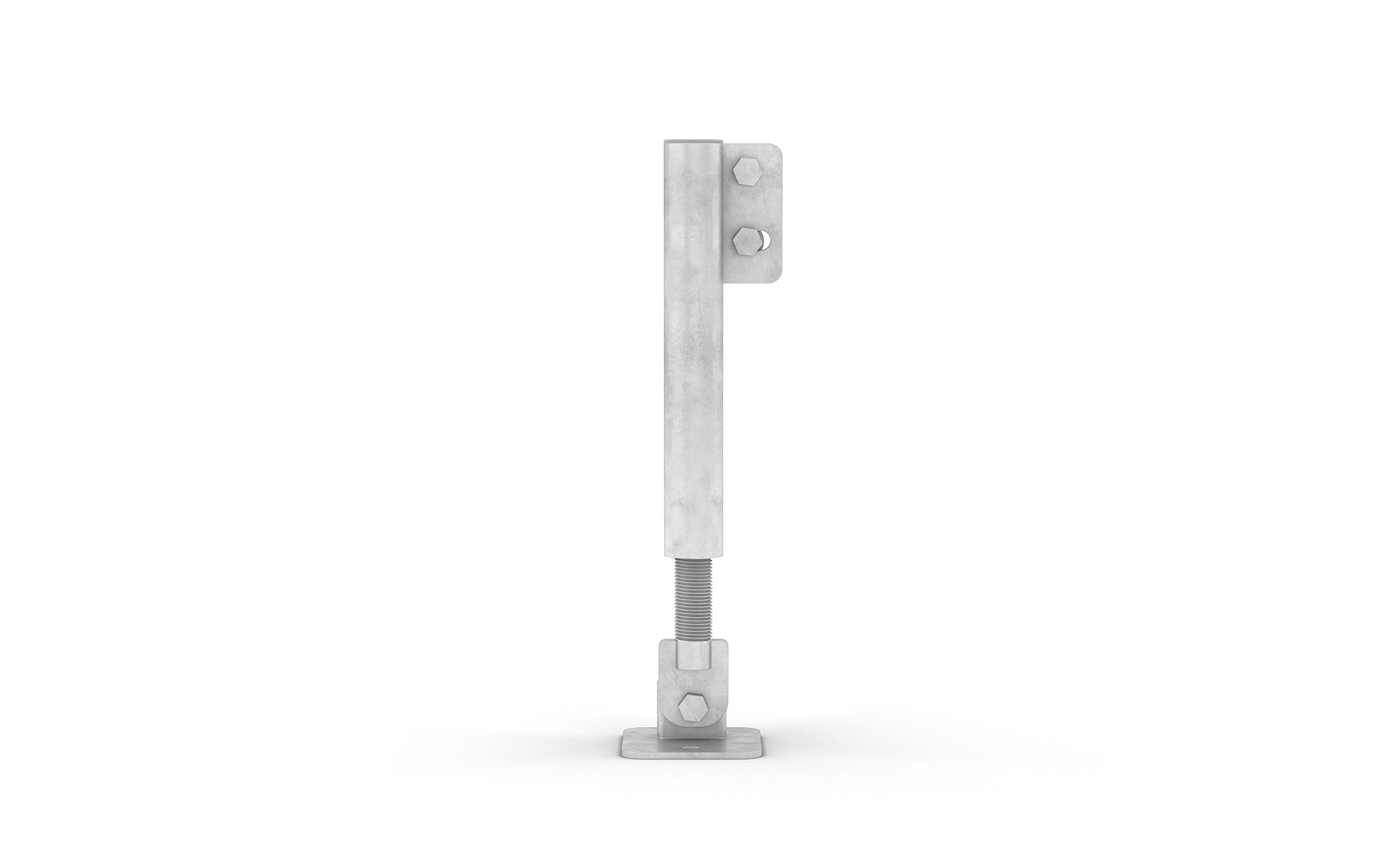

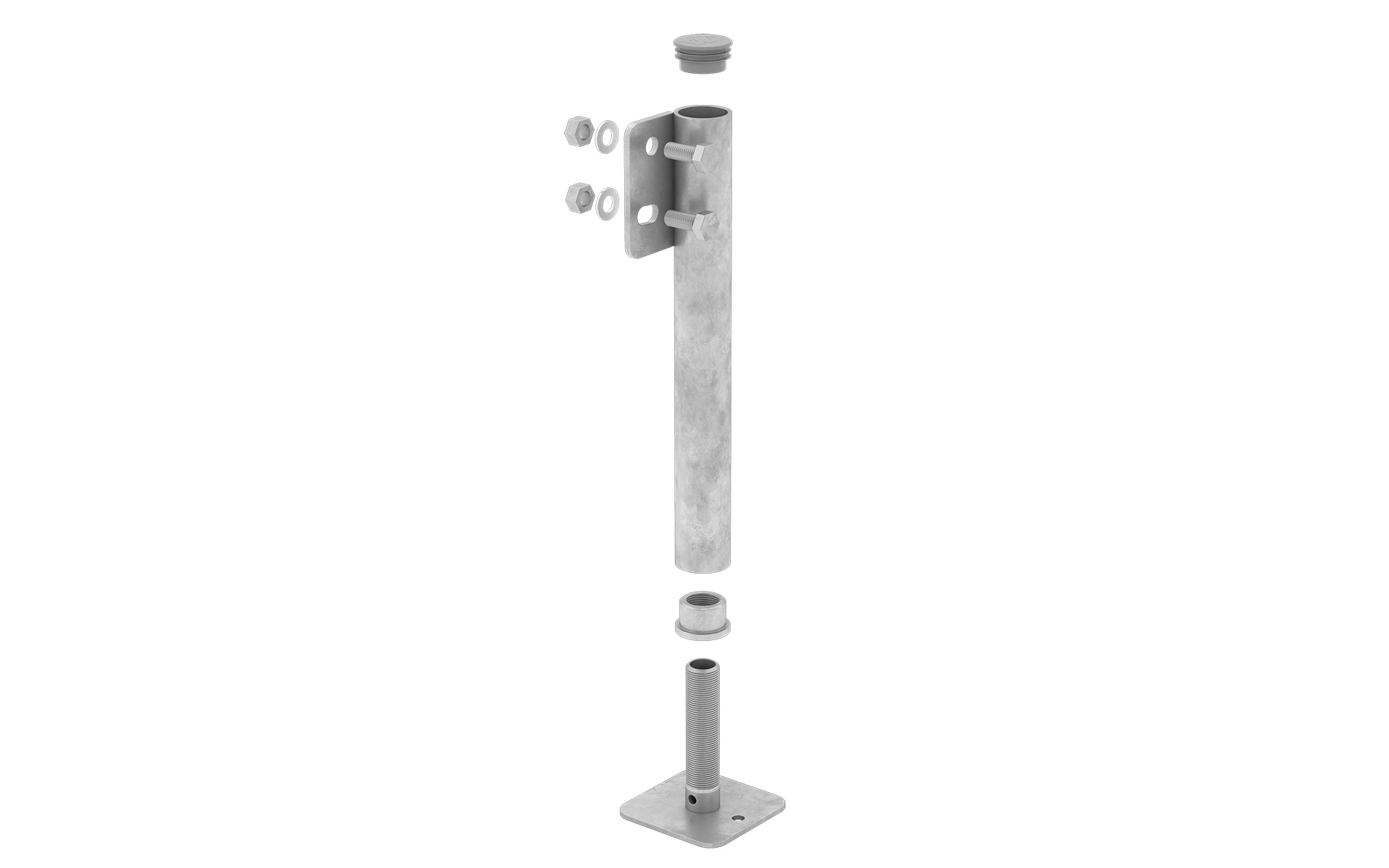

Stödben måste placeras på var 3:e meter. De tillverkas av stålrör ø 42 mm. I nederändan pressas en gängad bussning in i röret. En fotplatta med ett påsvetsat gängat rör som passar i gängmuffen ger en justermån på 30 – 100 mm. Stödben måste placeras på var tredje meter.

Erforderlig justerkapning i samband med montage.

Storlek / sida Art.nr. Lagerförd
350 / Vänster 174035001
350 / Höger 174035011
600 / Vänster 174060001
600 / Höger 174060011
1000 / Vänster 174100001
1000 / Höger 174100011
Benämning Art.nr. Lagerförd

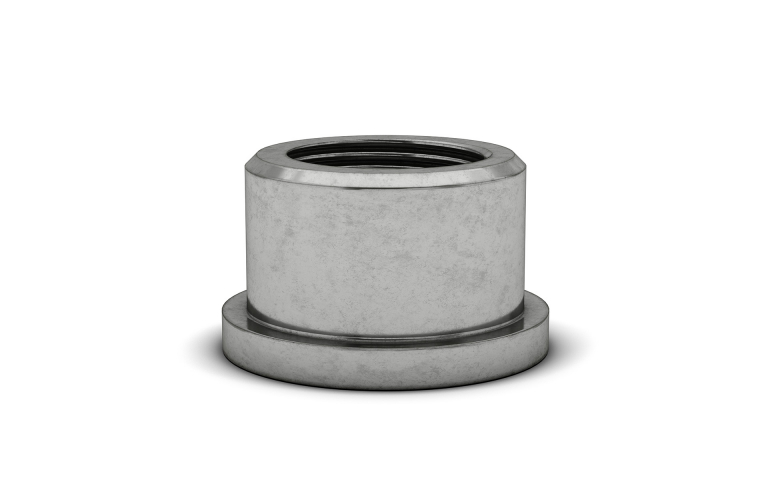

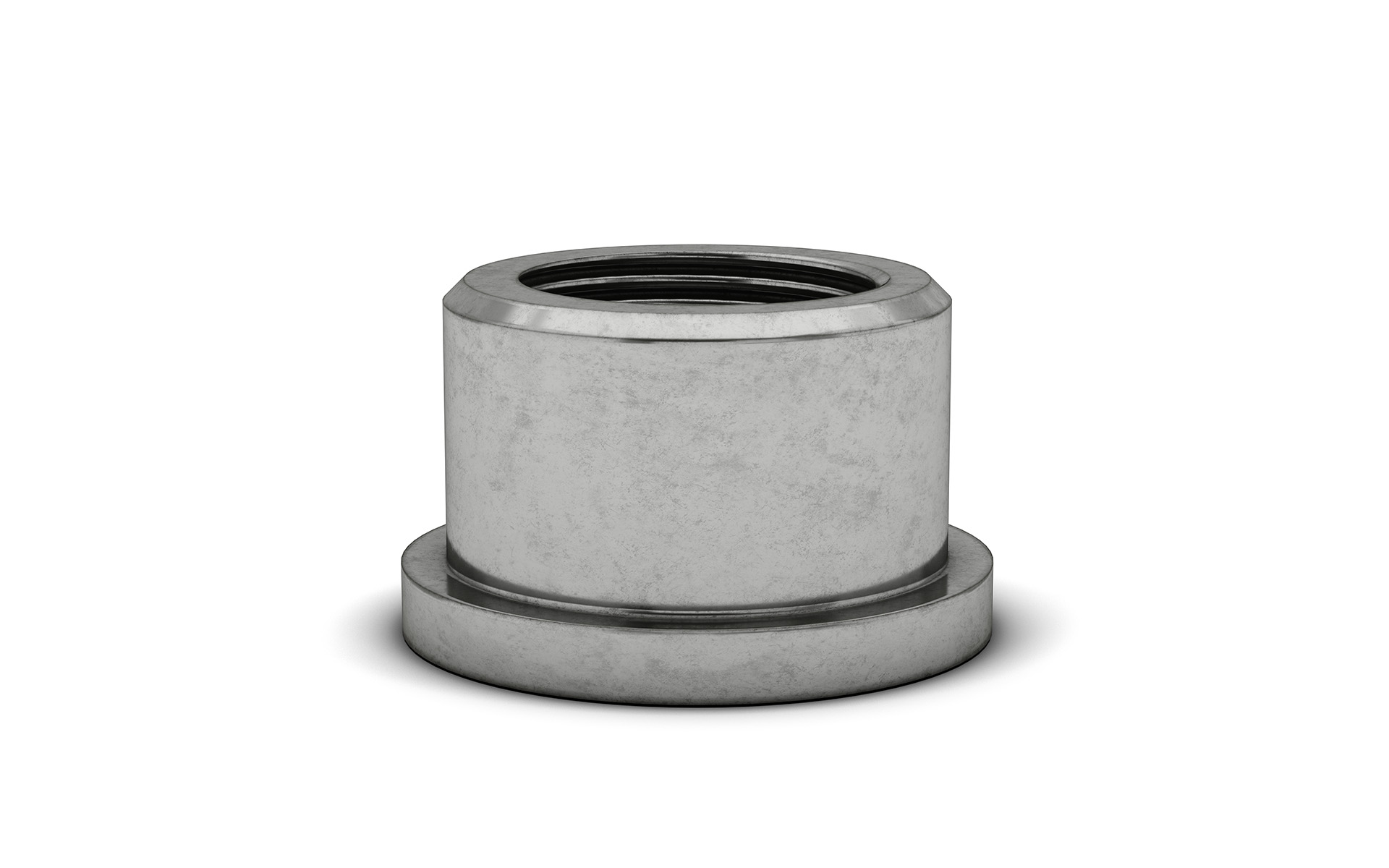

Gängad muff 174251

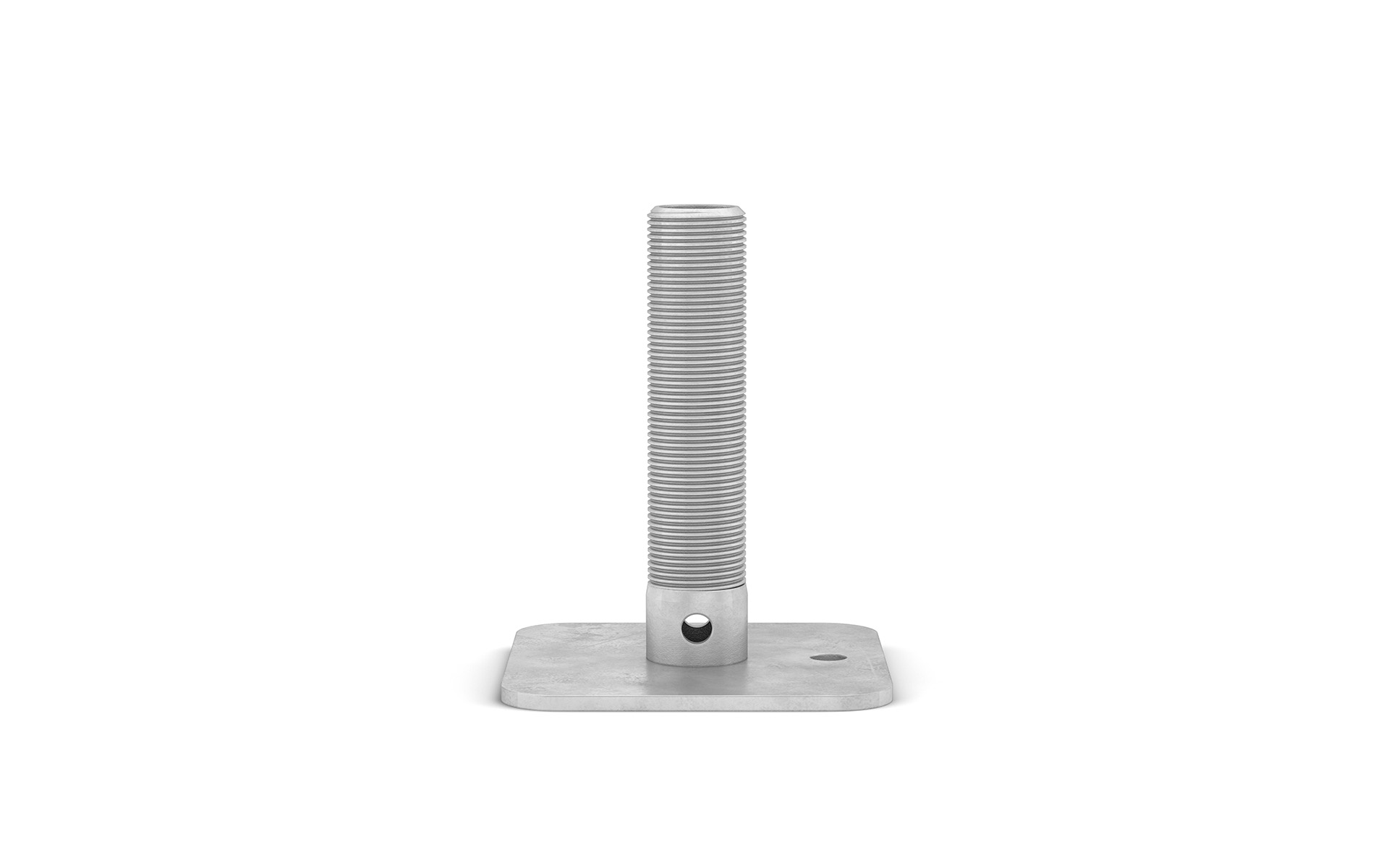

Till det runda stödbenet finns fotplattor med mått 100 x 100 mm.

Benämning Art.nr. Lagerförd
Fotplatta 17410101

Den ledade fotplattan gör stödbenet flexibelt avseende mark- eller taklutning. Produkten levereras komplett. Den ersätter den fasta fotplattan som ingår i stödben rund.

Benämning Art.nr. Lagerförd
Fotplatta ledbar 16530001

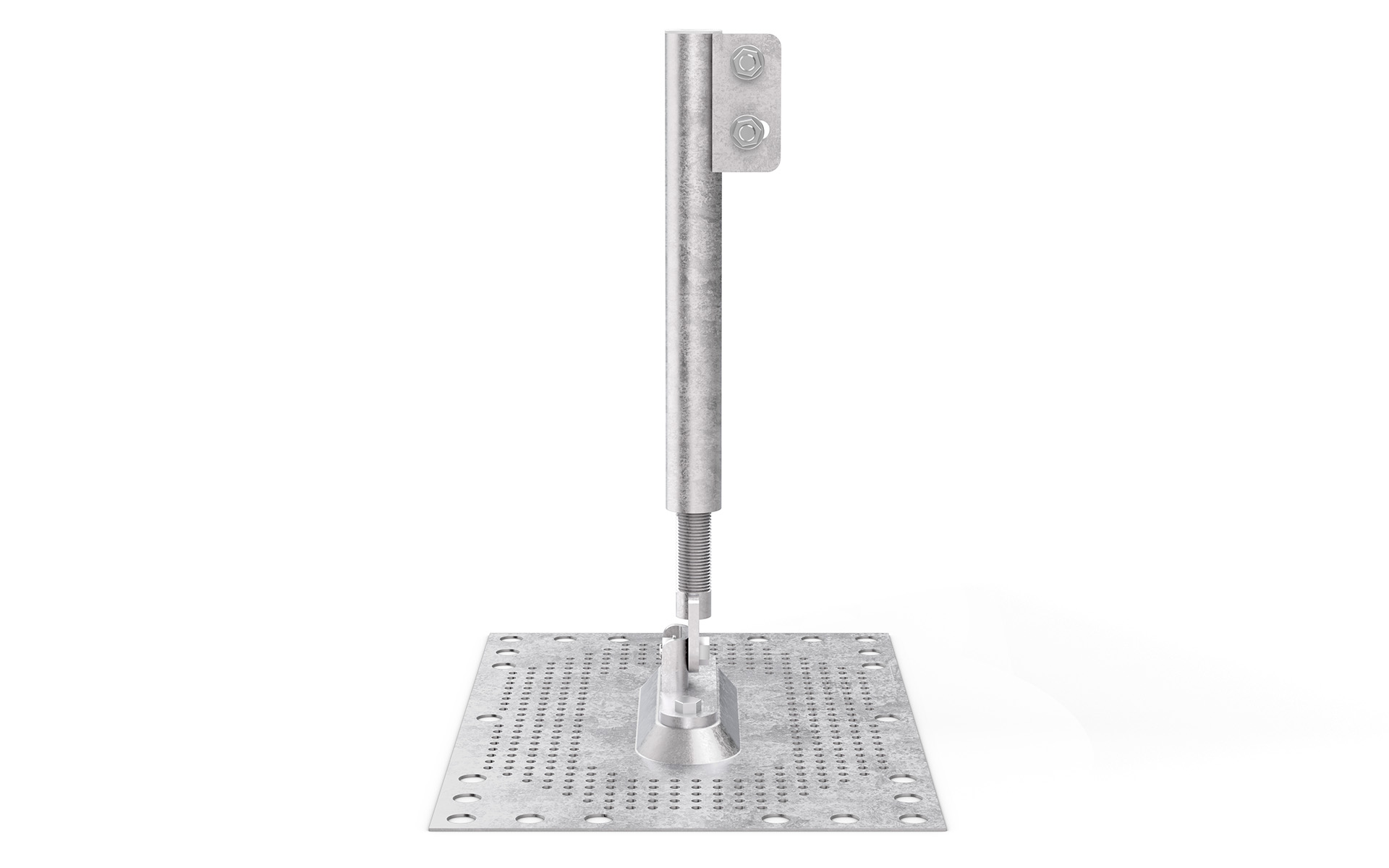

Denna smalare variant av fotplatta är speciellt lämpad för Flexbryggor som ska placeras på tak av tjärpapp. Den används med fördel där det är svårt att komma åt under råsponten, som exempelvis vid luftspalt, isolerade undertak och inredda vindar. Fotplattan fungerar som lastfördelare och bidrar samtidigt till ett bättre tätskikt.

Benämning Art.nr. Lagerförd
Fotplatta med förhöjd tätplåt 165TP30001

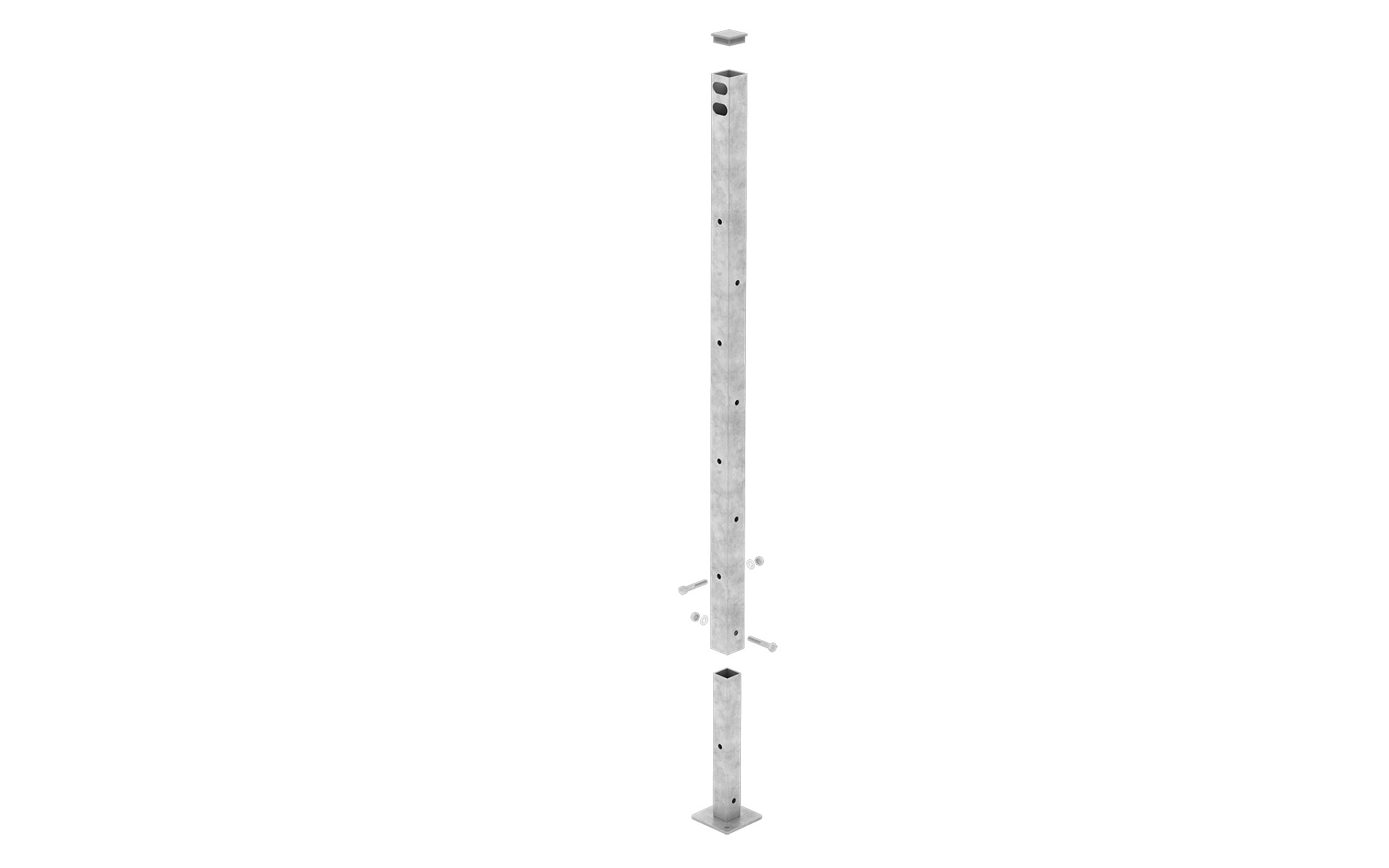

Ett komplett och justerbart stödben med justersmån på 480 – 1 600 mm. Stödbenet tillverkas av fyrkantsrör KKR 60 x 60 x 3 mm med en längd på 1 450 mm. Fyrkantsröret kapas till önskad längd i samband med montage.
Stödbenet levereras komplett med ben, fotdel, ändlock i plast och tillhörande bultdetaljer. Stödben måste placeras på var tredje meter.

Benämning Justerbar höjd (mm) Art.nr. Lagerförd
Stödben KKR 480-1600 1741650

Tillval

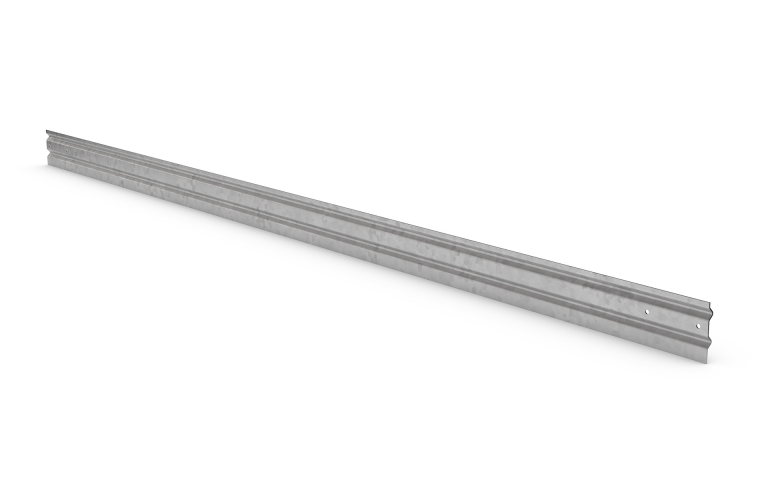

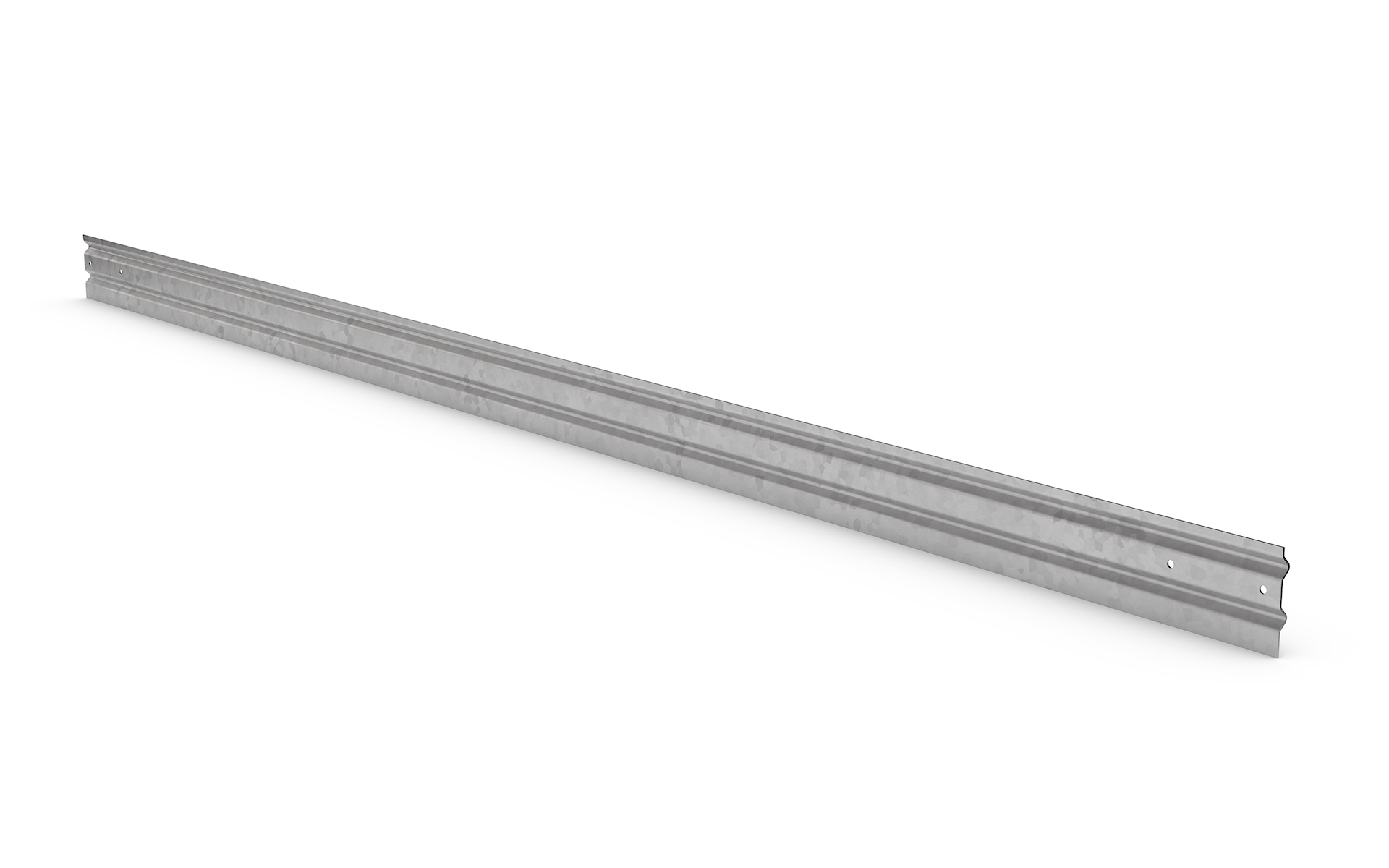

Sparklist med höjden 130 mm kan monteras till gångbanan. Sparklisten förhindrar att föremål trillar ner från gångbryggan. Monteras med eller utan räcke.


Ytbehandling

Våra gångbryggor är som standard varmförzinkade. I vår egna anläggning ytbehandlas bryggan för att klara stora påfrestningar. Metoden ger ett mycket starkt skydd mot korrosion. För mer information besök vår sida för ytbehandling.
