FÄLLBAR FASADSTEGE

Weland Fällbar fasadstege är inbrottssäker och används i första hand för utrymning. En enkel och diskret produkt som kan monteras på olika typer av fasader.

FÄLLBAR FASADSTEGE

Weland Fällbar fasadstege är inbrottssäker och används i första hand för utrymning. En enkel och diskret produkt som kan monteras på olika typer av fasader.


Den fällbara stegen är lagerhållen för omgående leverans.
För mer information om produkten vänligen kontakta vårt dotterbolag Weland Stål AB.

Fällbar stege

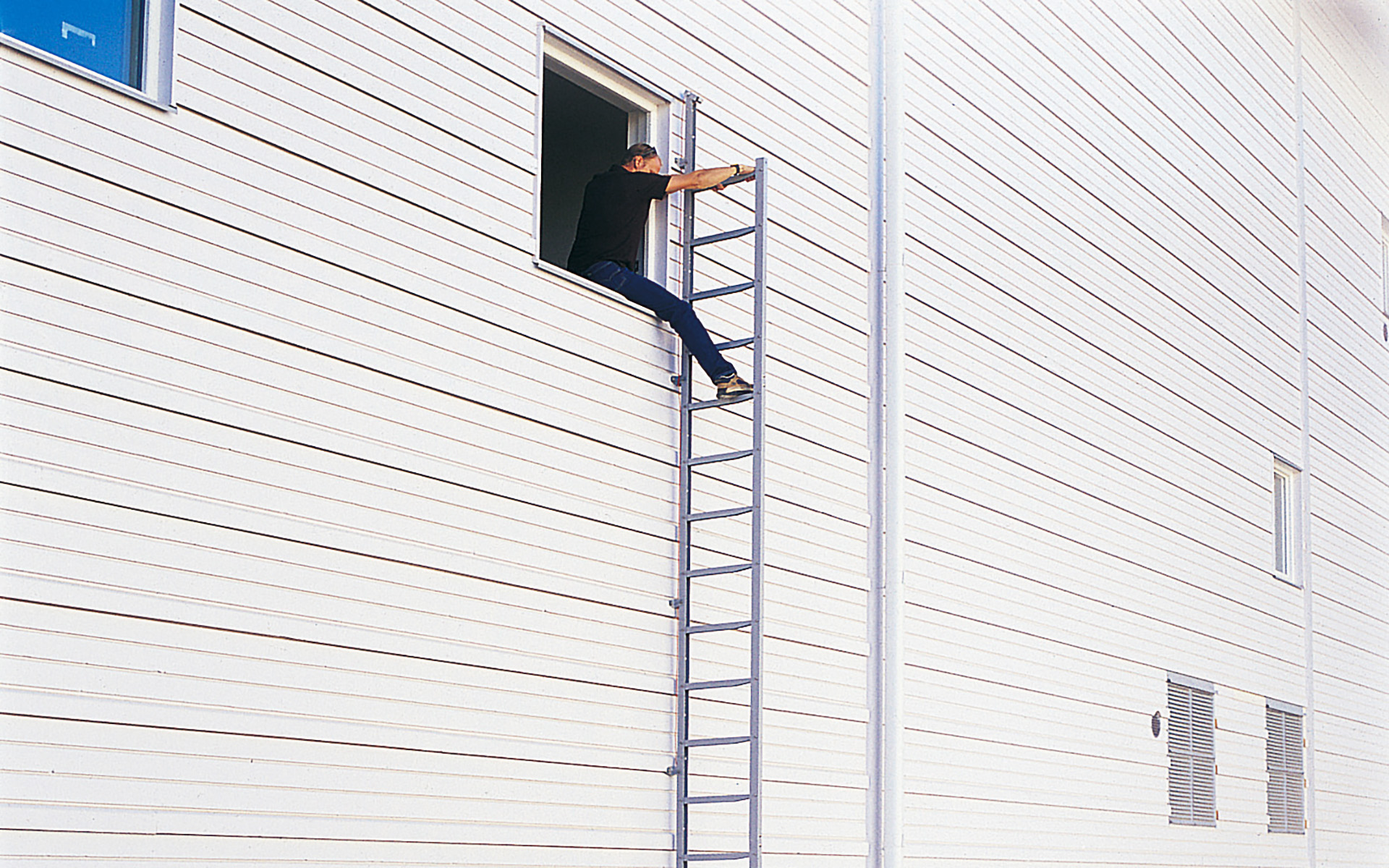

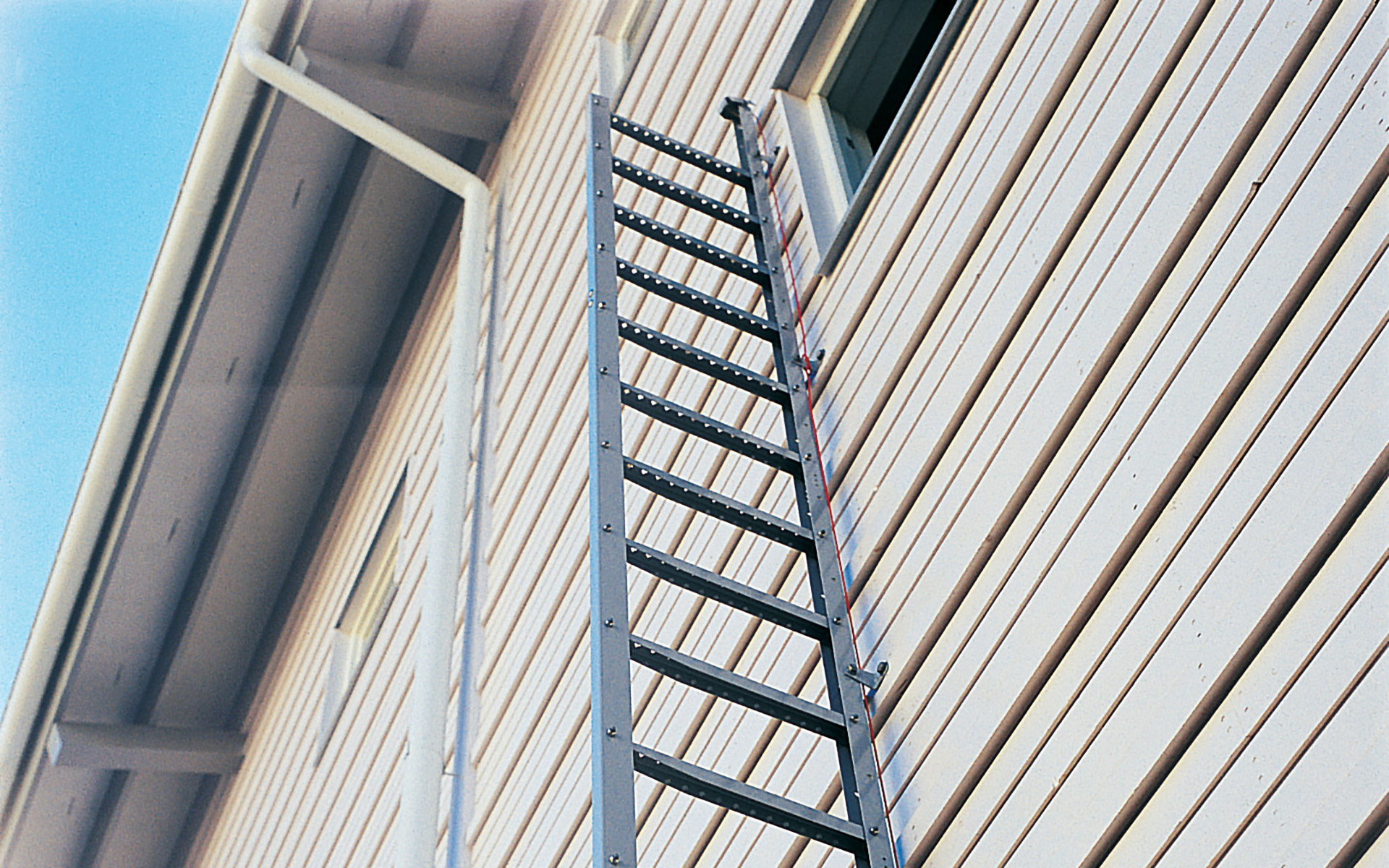

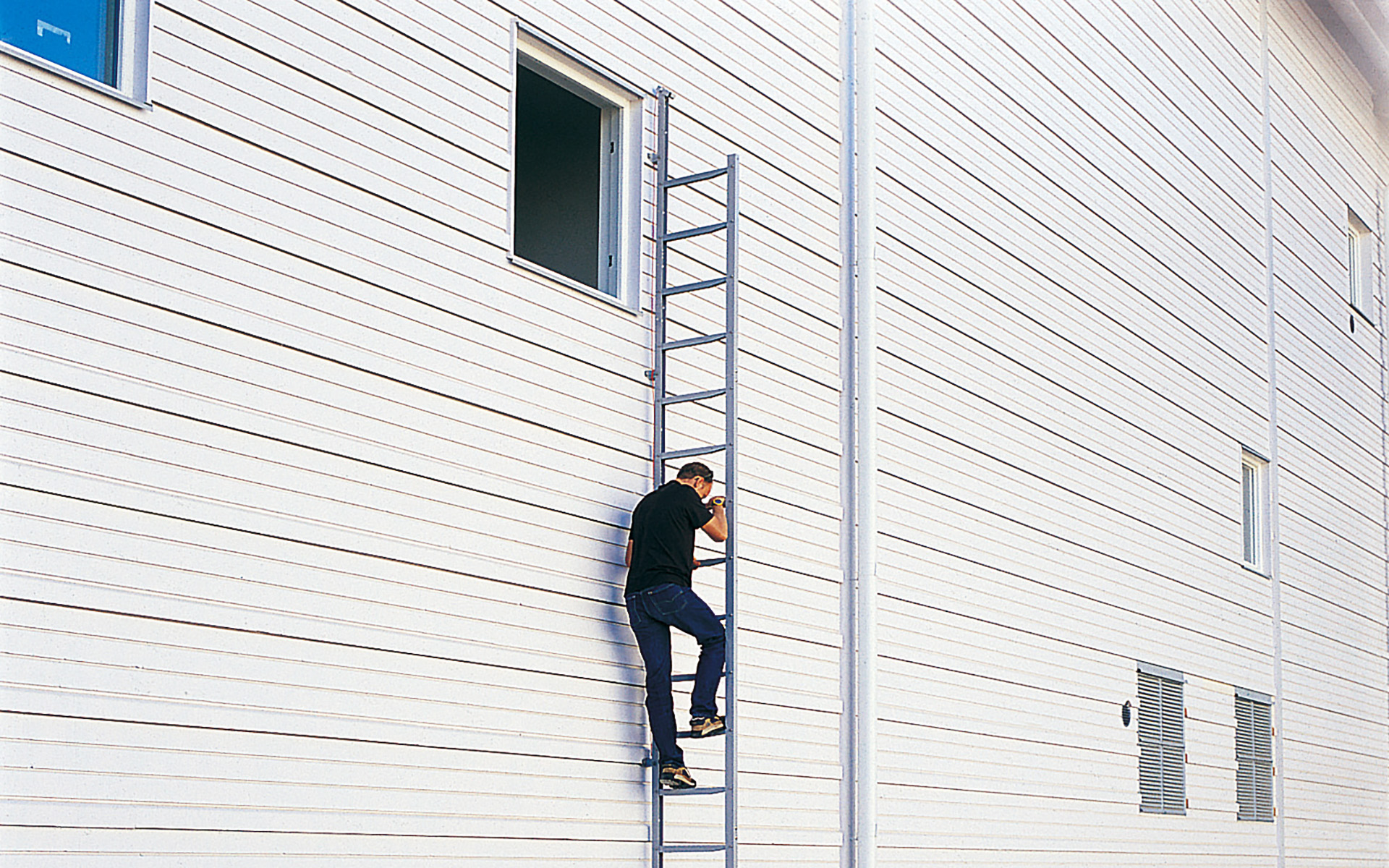

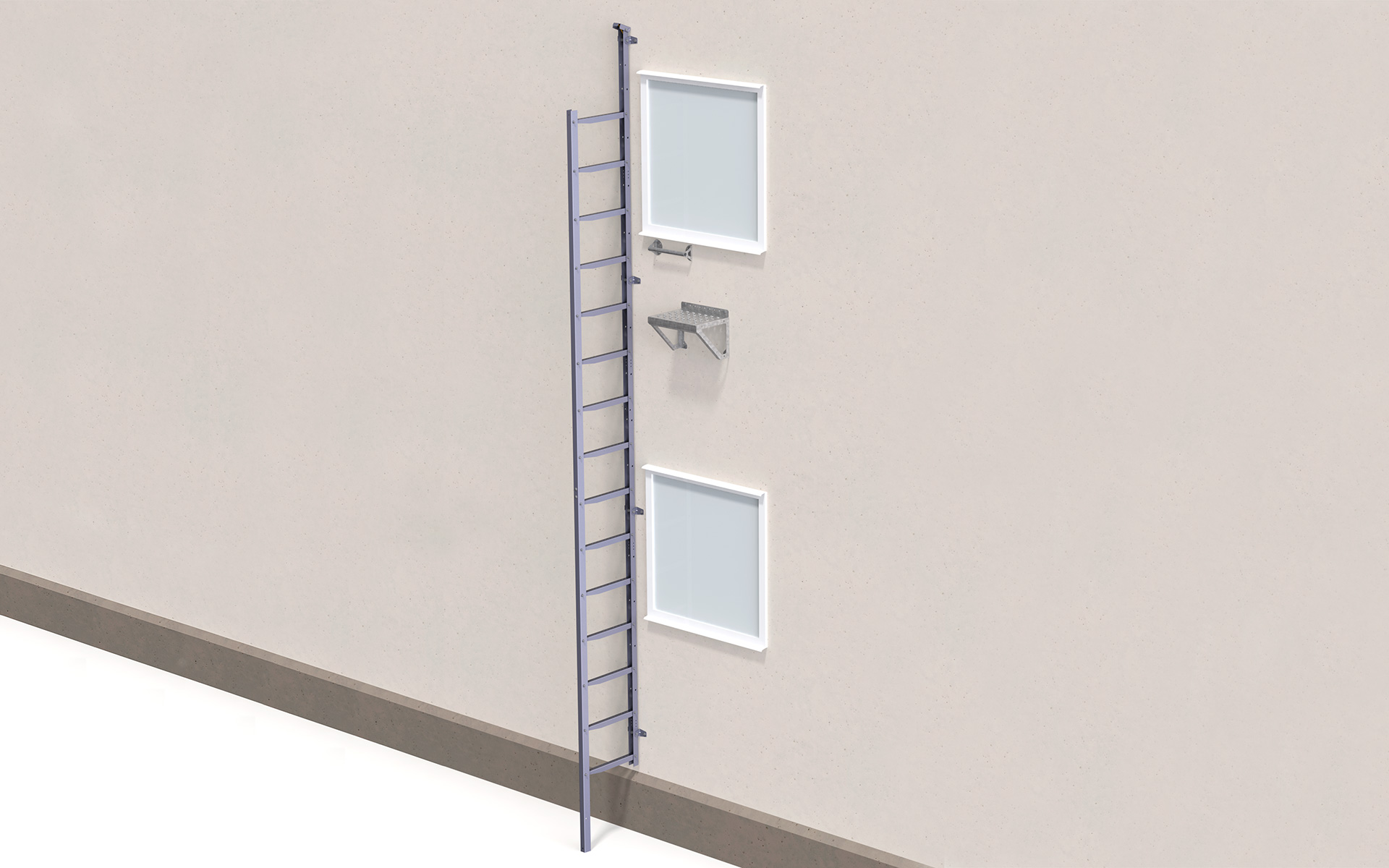

Utfällbar fasadstege som i första hand används för utrymning. En enkel och diskret produkt som kan monteras på olika typer av fasader. Infälld mot fasaden syns den bara som en 45 mm bred list.

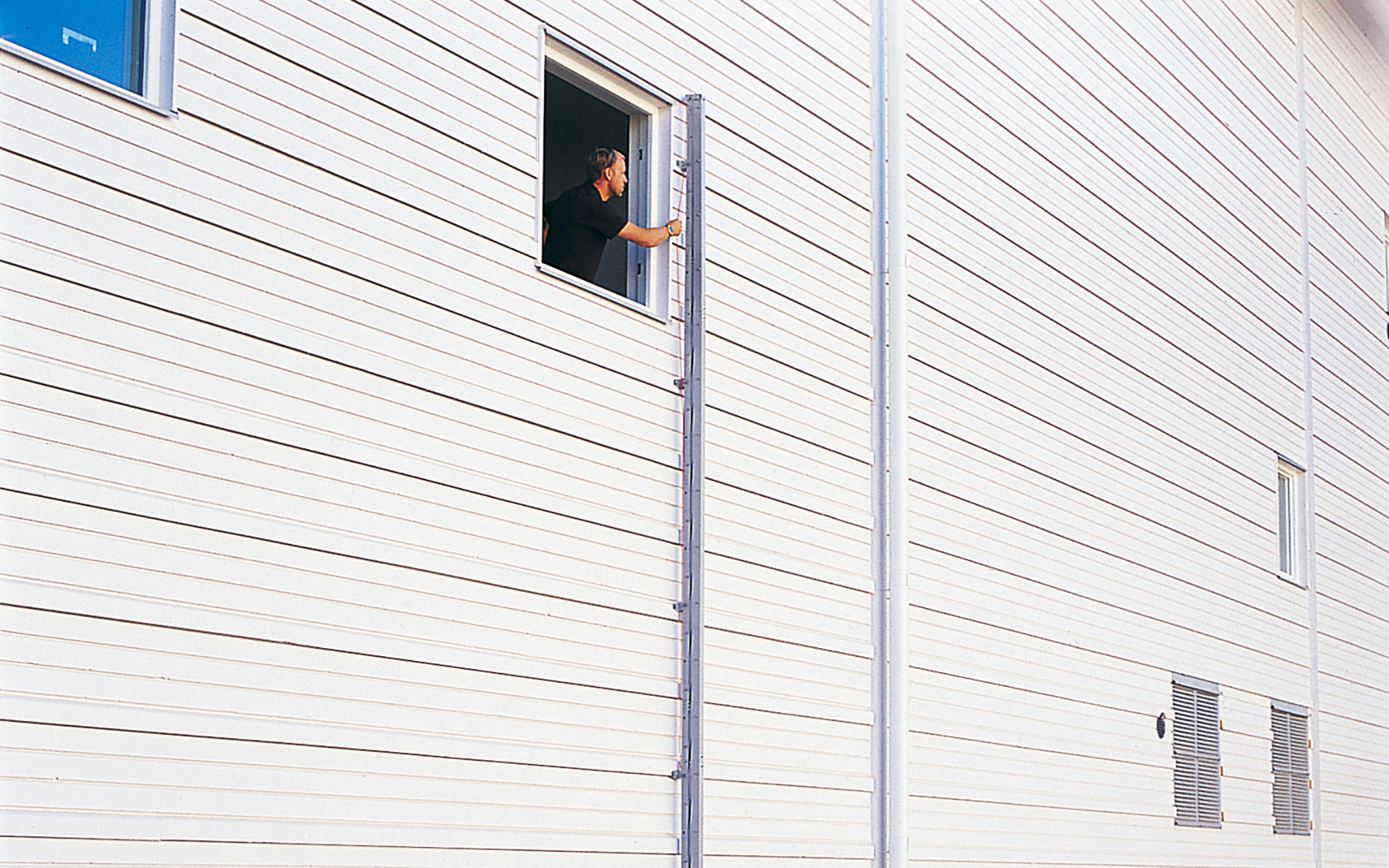

Stegen är inbrottssäker och kan bara fällas ut genom att dra i wiren utanför fönstret. Om så önskas förlängs wiren ner till botten på stegen och kan då användas även för uppstigning.

Stegen tillverkas i Magnelis och levereras i moduler.

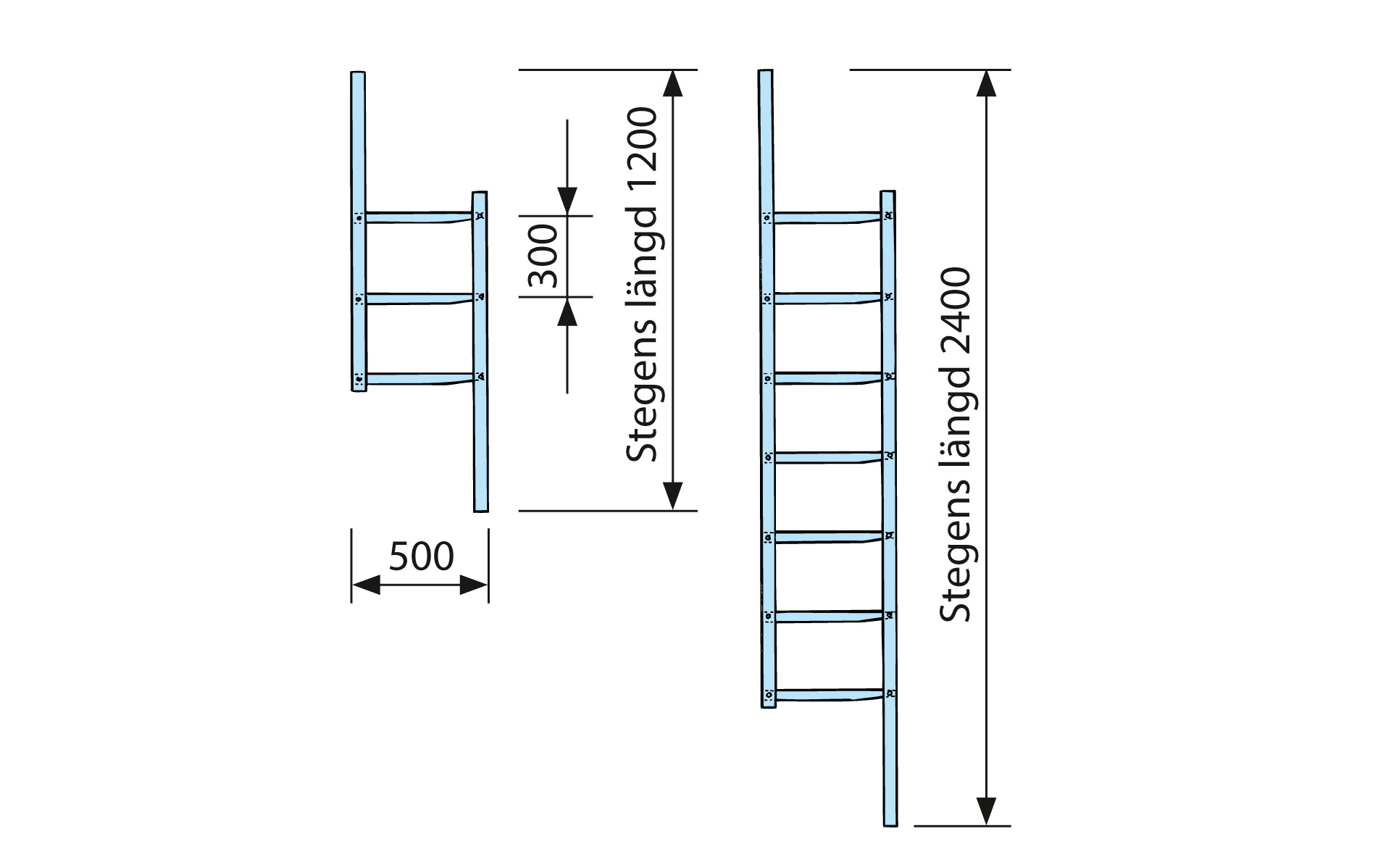

Stegar tillverkas i två olika höjder.

Längd x Bredd (mm) Art.nr.

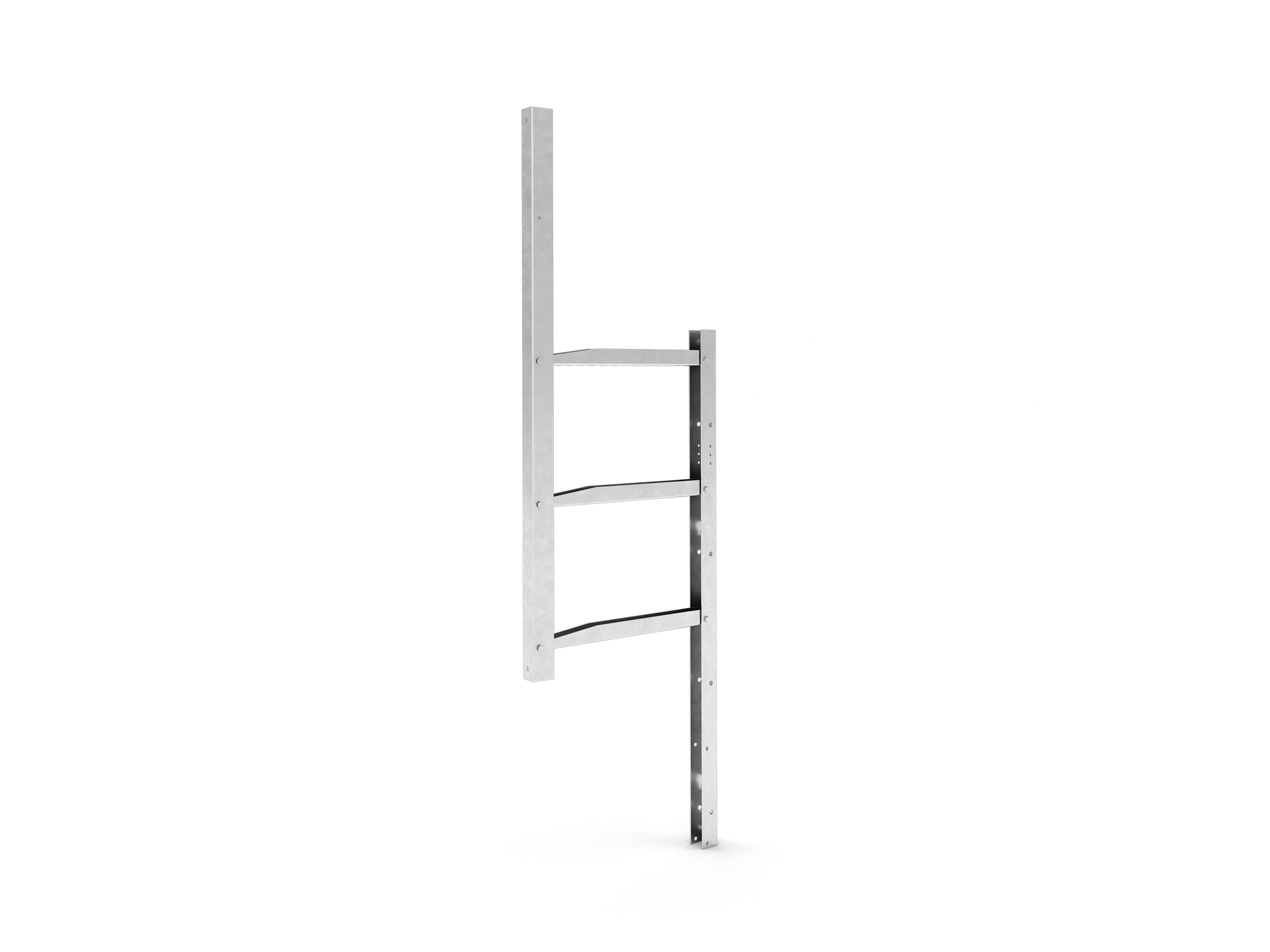

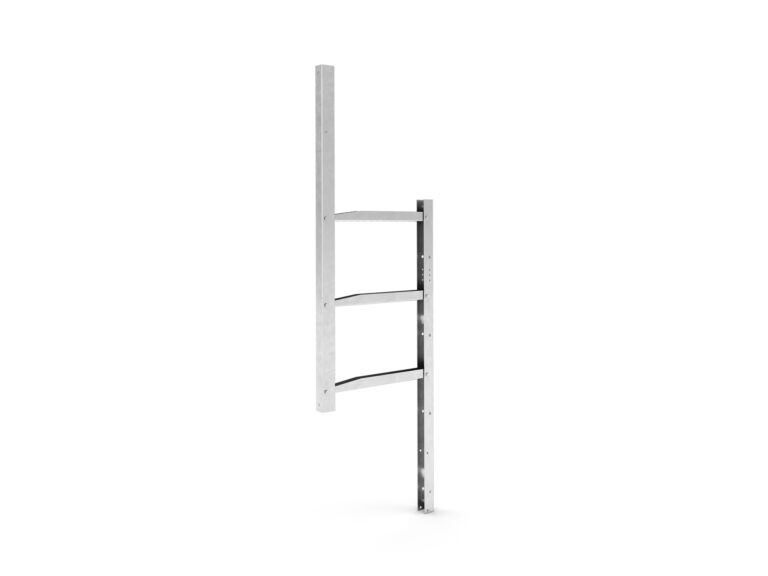

1200 x 500 FS1250

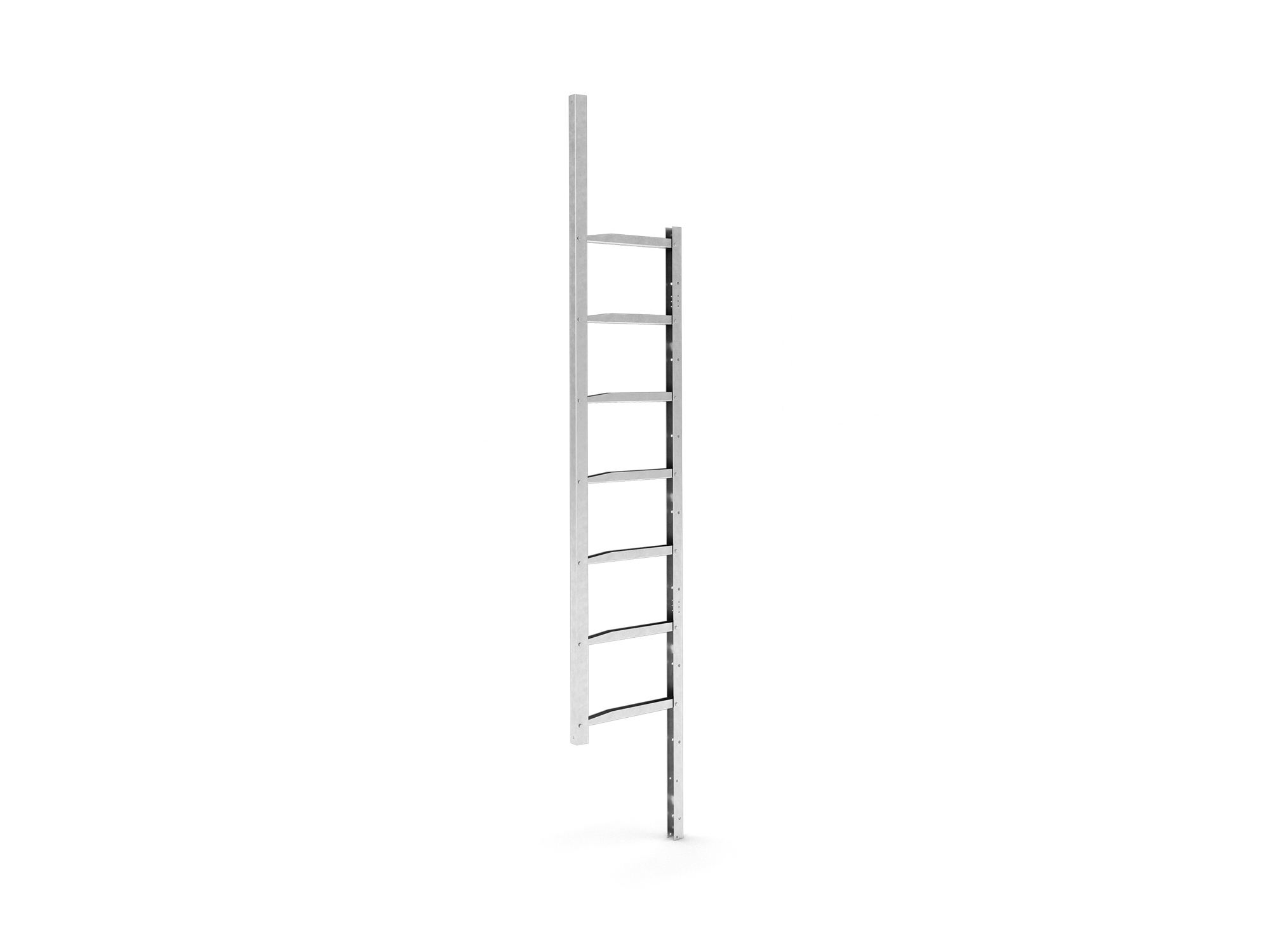

2400 x 500 FS2450

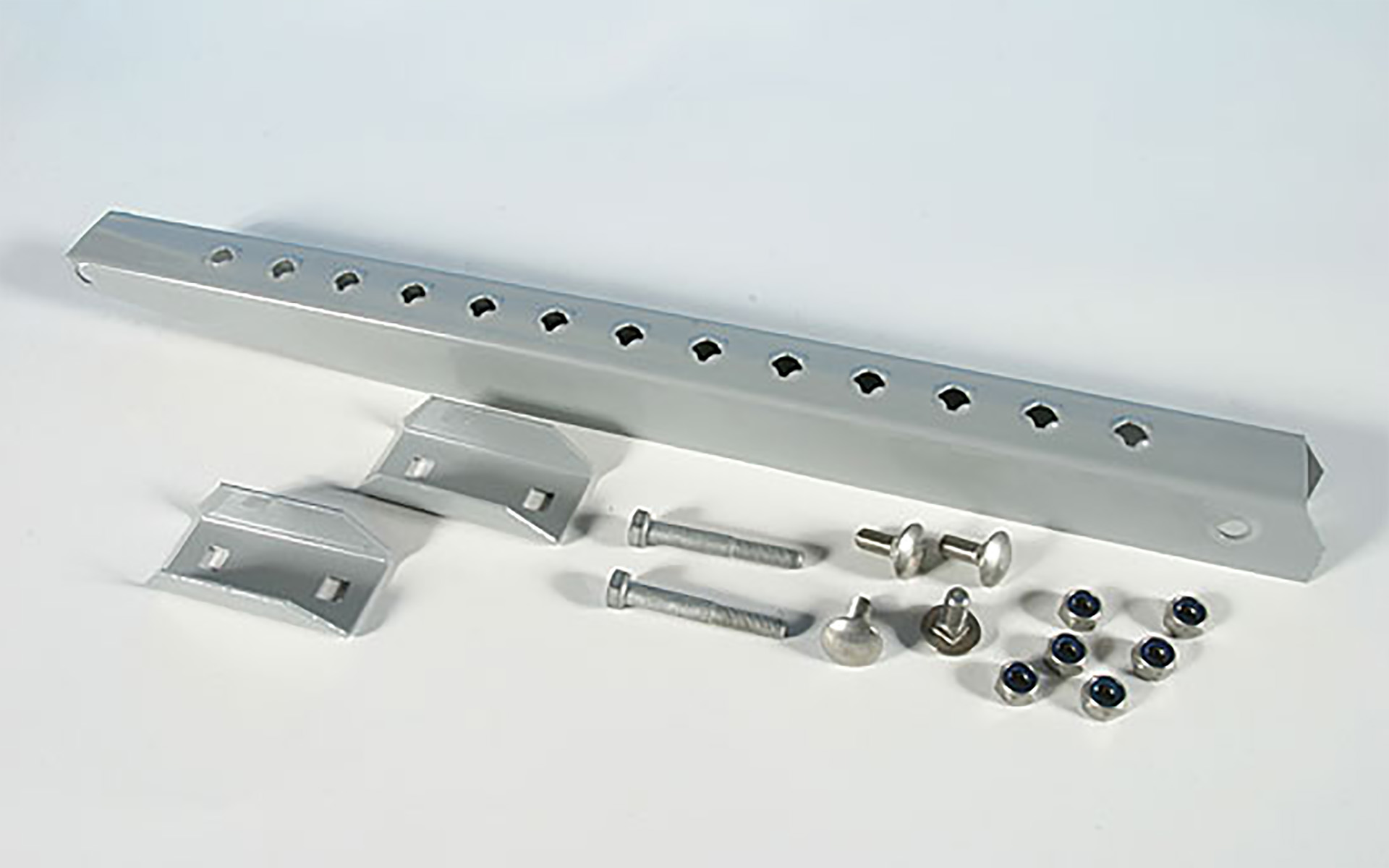

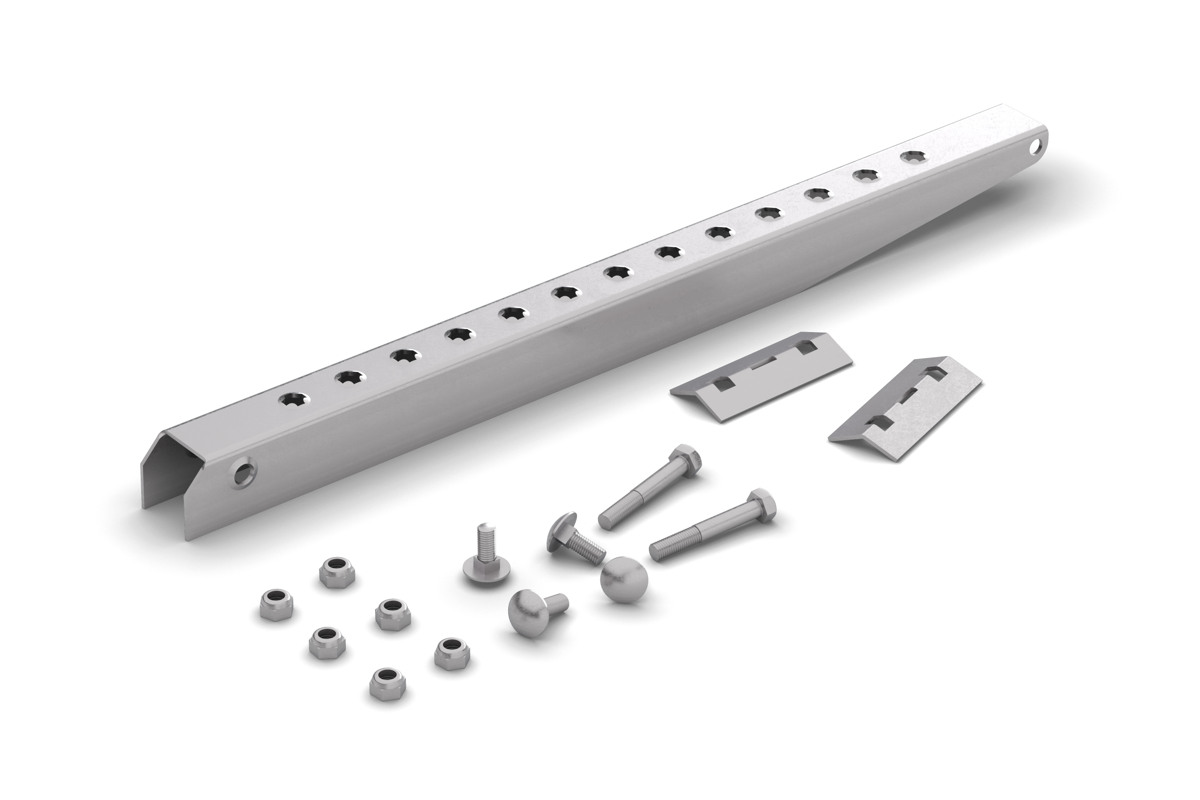

Komplett skarvsats med ett steg och tillhörande bult. Det behövs en sats per stegskarv.

Benämning Art.nr.
Skarvsats FS 2000

Toppdetaljen håller stegen i infällt normalläge. Stegen fälls ut genom att dra i linan. Linan levereras normalt i stegens längd och kan kapas om så önskas.

Benämning Art.nr.
Toppdetalj FS1000
Lina (säljs per meter) FB0010

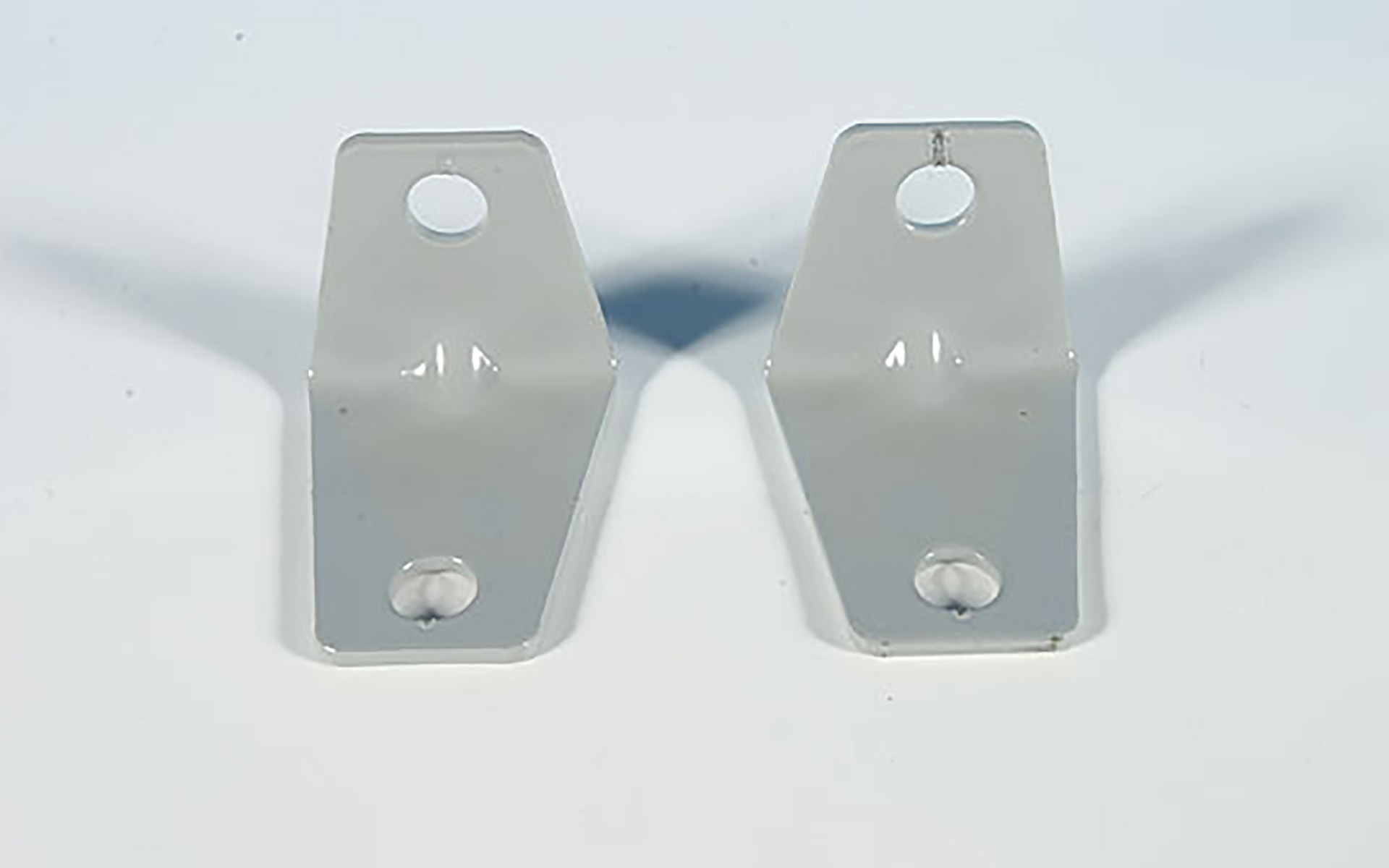

Avstånd mellan stag: 900-1200 mm. Vid ojämnheter på väggen används mellanbrickor för att stabilisera stegen.

* Monteras med 2 stycken bultar och muttrar samt lämpligt antal mellanläggsbrickor per sats.

Benämning Art.nr.

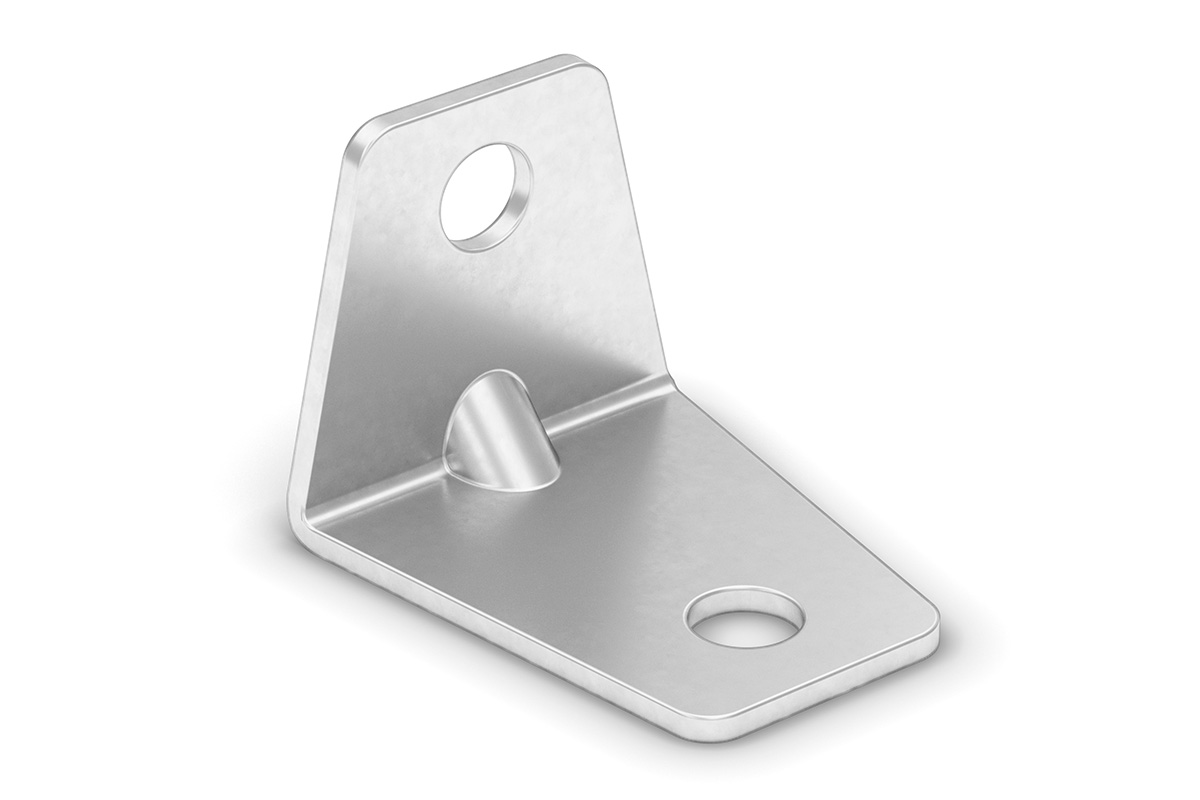

Standardkonsol 15-25 mm (1 sats) FS0012
Konsol 150 mm (1 sats) KS0150
Konsol 300 mm (1 sats) KS0300
Bultsats M10x60 (10 st.)* BU1601
Muttersats M10 (10 st.)* MU1001
Mellanläggsbrickor 35x40x5 mm (5 st.)* MB3545

Det behövs 1-2 fästplattor per konsol.

* Monteras med 2 stycken bultar och muttrar per fästplatta.
** Skruvsats utan borrspets, till plåttjocklek <0,7 mm. Monteras med 6 stycken skruvar per fästplatta.
*** Skruvsats med borrspets, till plåttjocklek ≥0,7 mm. Monteras med 6 stycken skruvar per fästplatta.
**** Skruvsats till trä. Monteras med 6 stycken skruvar per fästplatta.

Benämning Art.nr.

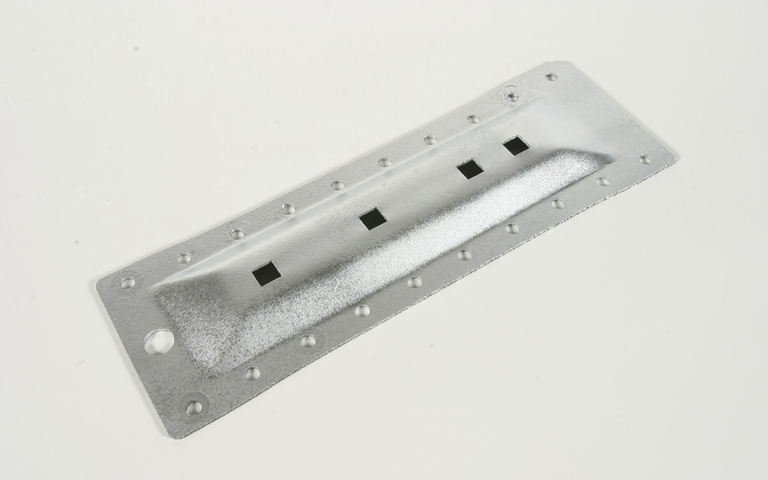

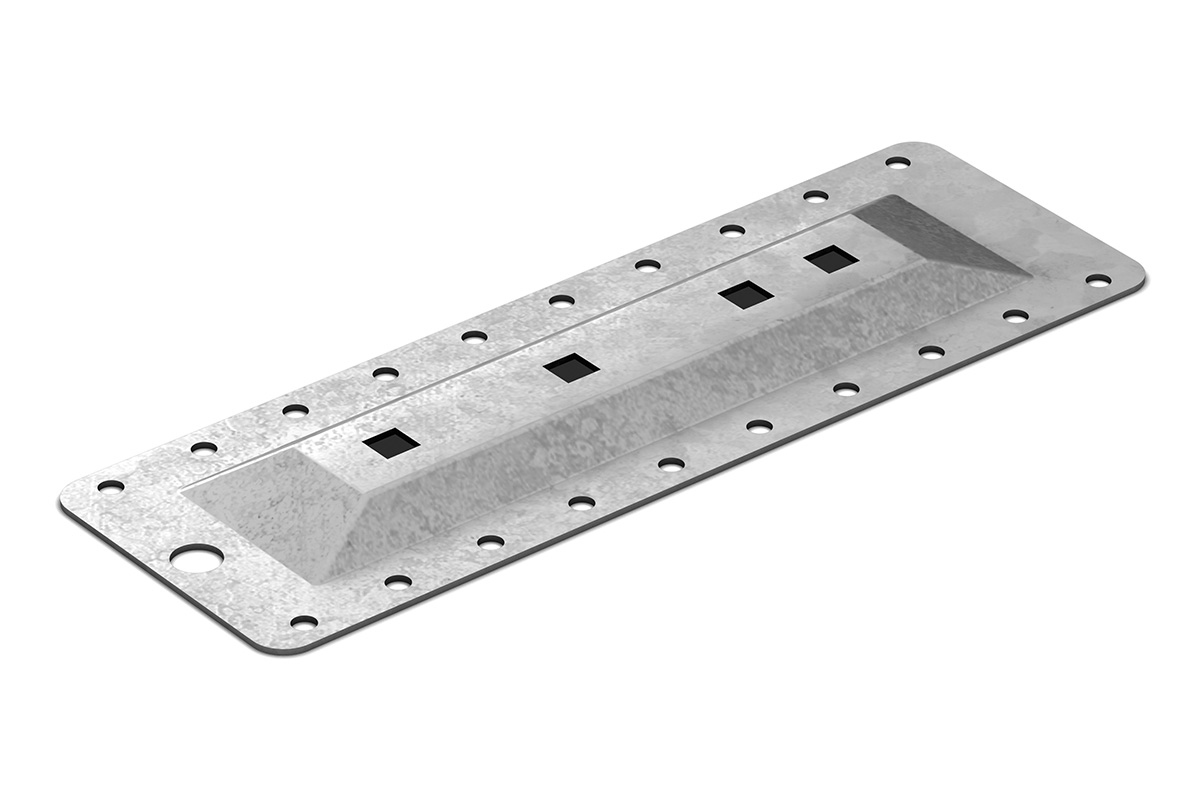

Fästplatta till elementvägg FP0300
Vangsbult M10x30 (10 st.)* VB1301
Muttersats M10 (10 st.)* MU1001
Självgängande staps 6,3×19 (10 st.)** SS6191
Självborrande staps 5,5×22 (10 st.)*** SS5221
Träskruv 6×35 (10 st.)**** TS6351

Monteras på insidan av fönstret för att markera utrymningsväg och ge instruktioner för användning.

Benämning Art.nr.
Instruktionsskylt FB0001

Tillval

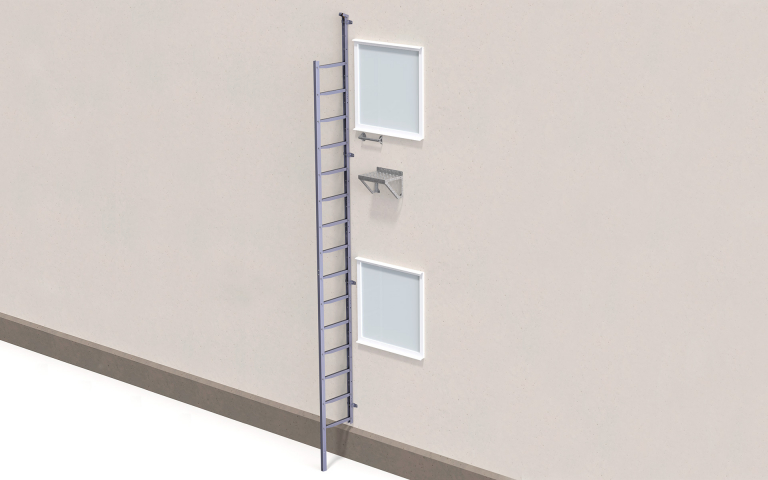

Handledare och ståplatta för montering på vägg.

Benämning Art.nr.
Handledare för montering på vägg HL0300
Ståplatta för montering på vägg SP0400

Dokumentation

a

Produkthandbok utg. 6
